Code Reseau SBEE HT-MT

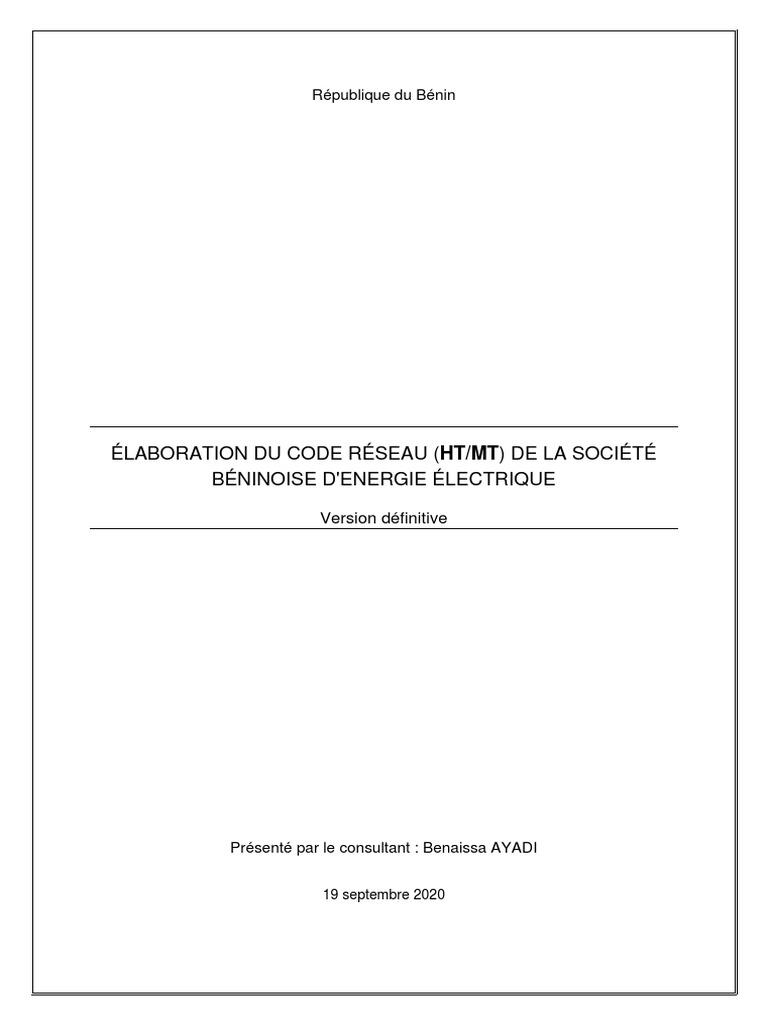

République du Bénin
ÉLABORATION DU CODE RÉSEAU (HT/MT) DE LA SOCIÉTÉ

BÉNINOISE D'ENERGIE ÉLECTRIQUE
Version définitive
Présenté par le consultant : Benaissa AYADI
19 septembre 2020
2
Sommaire
I- Introduction .......................................................................................................................................... 14
I-1 Organisation du sous-secteur de l’électricité au Bénin ................................................ 14
I-2 Particularités du système électrique du Bénin................................................................ 14
I-3 La conduite du réseau de la SBEE ......................................................................................... 15
I - 3.1 Le nouveau centre de conduite de la SBEE .............................................................. 15
I - 3.2 La mission de la CEB ......................................................................................................... 16
I - 3.3 La mission de la SBEE ....................................................................................................... 16
I-4 Objet du code ................................................................................................................................ 17
I-5 Champ d’application .................................................................................................................. 17
I-6 Dispositions et règlementations ........................................................................................... 17
II - Code de raccordement................................................................................................................... 19
II - 1 Gestion des demandes de raccordement ....................................................................... 19
II - 2 Etude technique et financière de la SBEE ..................................................................... 20
II - 2.1 Etude simplifiée .............................................................................................................. 20
II - 2.2 Etude détaillée ................................................................................................................ 20
II - 3 Les études à effectuer par le Producteur : .................................................................... 21
II - 4 Données à transmettre : ....................................................................................................... 22
II - 5 Traitement de la demande de raccordement............................................................... 29
II - 5.1 Choix du schéma de raccordement ......................................................................... 29
II - 5.2 Les schémas de raccordement de l’installation d’un Producteur ............... 29
II - 6 Contrat de raccordement ..................................................................................................... 32
II - 6.1 Consistance de l’installation ...................................................................................... 33
II - 6.2 Consistance du raccordement ................................................................................... 33
II - 6.3 Réalisation du raccordement .................................................................................... 35
II - 6.4 Essais et mise en service du raccordement ......................................................... 37
II - 6.5 Contrôle de performances de l’installation.......................................................... 37
II - 6.6 Exploitation du raccordement .................................................................................. 37
II - 6.7 Dispositions diverses.................................................................................................... 41
II - 7 Exigences techniques de raccordement ......................................................................... 41
II - 7.1 Plages de fonctionnement en fréquence ............................................................... 41
II - 7.2 Variation de la fréquence en fonction de la puissance active ....................... 42
II - 7.3 Plages de fonctionnement en tension .................................................................... 42
II - 7.4 Exigences lors de la variation de la tension ......................................................... 43
II - 7.5 Réglage de la fréquence ............................................................................................... 46
II - 7.6 Réglage de la tension .................................................................................................... 46
Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

3
II - 7.7 Exigences relatives à la puissance active produite ........................................... 47

II - 7.8 Exigences relatives à la fourniture/absorption de la puissance réactive 47
II - 7.9 Exigences relatives aux systèmes de protection................................................ 50
II - 7.10 Système de comptage ................................................................................................... 52
II - 7.11 Qualité de l’onde ............................................................................................................. 53
II - 8 Régulation de fréquence- Réponse inertielle............................................................... 55
III - Code exploitation............................................................................................................................. 56
III - 1 Rôle des producteurs raccordés au réseau de la SBEE ............................................ 56
III - 2 Réglage primaire ..................................................................................................................... 56
III - 3 Réglage secondaire ................................................................................................................ 56
III - 4 Réserve tertiaire ..................................................................................................................... 56
III - 5 Règles d’exploitation du système électrique ............................................................... 56
III - 5.1 Conduite en temps réel du système électrique .................................................. 57
III - 5.2 Conduite du système électrique en situation d’urgence................................. 58
III - 5.3 Reconstitution du réseau ............................................................................................ 59
III - 5.4 Gestion des interconnexions ..................................................................................... 59
III - 6 Gestion des moyens de production.................................................................................. 59
III - 6.1 Gestion des indisponibilités des moyens de production ................................ 59
Gestion des réserves de puissance ....................................................................................... 60
III - 6.2 ..................................................................................................................................................... 60
III - 6.3 Maintenance des installations................................................................................... 60
IV - Dispositions Générales .................................................................................................................. 62
IV - 1 Conformité de l’installation et réception technique ................................................. 62
IV - 2 Respect des exigences du présent code ......................................................................... 62
IV - 3 Responsabilité.......................................................................................................................... 62

4
Figures
Figure 1 : Schéma de raccordement en 63 kV d'une installation en antenne ....................... 30

Figure 2 : Schéma de raccordement en MT d'une installationégale ou supérieure à 400
kVA en antenne ............................................................................................................................................. 30
Figure 3 : Schéma de raccordement en MT d'une installation inferieure à 400 kVA en
antenne ............................................................................................................................................................. 31
Figure 4 : Schéma de raccordement en 63 kV d'une installation en antenne ....................... 32
Figure 5 : Variation de la puissance en fonction de la fréquenc ................................................. 42
Figure 6 : Sous-tension durant laquelle les installations EnR doivent demeurer en service
............................................................................................................................................................................. 44
Figure 7 : Surtension durant laquelle les centrales EnR doivent demeurer en service .... 44
Figure 8 : caractéristique de maintien du courant réactif ............................................................ 45
Figure 9 : Les limites de la plage de puissance réactive en fonction de la tension (P=Pn)
au point de raccordement pour les centrales EnR avec point de raccordement HT .......... 48
Figure 10 : Les limites de la plage de puissance réactive en fonction de la tension (P=Pn)
au point de raccordement pour les centrales EnR avec point de raccordement MT ......... 49
Figure 11 : Les limites de la plage de puissance réactive en fonction de la puissance
active (U=Un) au point de raccordement pour les centrales EnR avec point de
raccordement HT ou MT ............................................................................................................................ 50
Tableaux
Tableau 1 : Etapes du processus de raccordement ......................................................................... 19

Tableau 2 : Données alternateur ............................................................................................................ 22
Tableau 3 : Données turbine ou moteur thermique ....................................................................... 24
Tableau 4 : Données Transformateur de groupe ............................................................................. 24
Tableau 5 : Données des centrales éoliennes .................................................................................... 25
Tableau 6 : Données de la centrale photovoltaïque ........................................................................ 27
Tableau 7 : Informations requises par le centre de conduite de la SBEE ............................... 39
Tableau 8 : Les plages de fonctionnement en fréquence ............................................................. 41
Tableau 9 : Les plages de fonctionnement en tension .................................................................. 42
Tableau 10 : Les limites acceptables du flicker................................................................................. 54

5
SIGLES ET ABREVIATIONS
ANSI American National Standards Institute
AGC Automatic Generation Control (Contrôle automatique de la production)
ARE Autorité de Régulation de l’Electricité
Bit Unité binaire de quantité d'information.
BT Basse Tension
CCITT Consultative Committee for International Telephony and Telegraphy
CEB Communauté Electrique du Bénin
CEI Commission Electrotechnique Internationale
CPL Courant Porteur Ligne
DMS Distribution Management System
EEEOA Système d’Echanges d’Energie Electrique Ouest Africain
HVRT High Voltage Ride Through
EMS Energy Management System
EnR Energies Renouvelables
GSM Global System for Mobile
GWh GigaWattheure
HTA Haute Tension A
HTB Haute Tension B
Hz Hertz
ICCP Inter Control Center Protocol
IPP Independant Power Producer (Producteur indépendant d'électricité)
kV kiloVolt
kVA kiloVoltAmpere
kVAr KiloVoltAmpère Réactif
kW KiloWatt
kWh kiloWattheure
LVRT Low Voltage Ride Through
Mbit Mega bit
MVAr MegaVoltAmpere Reactif
MT Moyenne Tension
MW MegaWatt
MWh MegaWattheure
NDCC National Dispatching Control Center (Centre National de conduite de la
Distribution (NDCC))
PDH Plesiochronous Digital Hierarchy
PV Photovoltaïque
RTU Remote Terminal Unit
SCADA Supervisory Control And Data Acquisition
SBEE Société Béninoise d'Energie Electrique
SDH Synchronous Digital Hierarchy
SONEB Société Nationale des Eaux du Bénin
STATCOM Static Synchronous Compensator
STM Synchronous Transfert Module
TAG Turbine à Gaz
TC Transformateur de Courant
TCN Transmission Company of Nigeria
TM Telemesure
TP Transformateur de Potentiel
UIT Union Internationale des Telecommunication
WAPP West African Power Pool

6
GLOSSAIRE
Alternateur :
Machine électromécanique qui convertit l’énergie mécanique de la turbine en énergie

électrique.
A.G.C (Automatic Generation Control) :
Application de téléconduite permettant d’ajuster la production des groupes afin de réguler la

fréquence ainsi que les programmes d’échange sur les lignes d’interconnexion
internationales.
Basse Tension :
Domaine de tension, inférieure ou égale à 1000 volts en courant alternatif ou 1500 volts en
courant continu, correspondant à la distribution faite auprès des particuliers ou des
professionnels ayant une installation dont la puissance est inférieure à 400 kW.
Black-out :
Absence totale ou partielle de tension sur une partie ou sur la totalité du réseau électrique.
Black start :
Aptitude au démarrage d’un groupe de production sans utilisation de sources électriques

externes à l’installation de production.
Centrale électrique :
Equipement destiné à la production d’énergie électrique qui comprend des ouvrages de

génie civil, de conversion énergétique et l'appareillage associé.
Concession :
Droit accordé par l’état à un opérateur pour exploiter et développer une installation sure
un territoire délimité et pour une durée déterminée.
Comptage :
Comptabilisation des différentes caractéristiques de l’électricité produite ou consommée.
Congestion ou contrainte réseau :
Situation du système électrique où les règles de sûreté en exploitation ne sont plus

localement satisfaites ; (ex : surcharge d'une ligne, risque de perte de stabilité…)
Consommation spécifique (CS) :

7
C’est l'énergie thermique extraite du combustible divisé par l’énergie électrique produite par
le groupe, la centrale, le centre ou le parc de production.
Elle s’exprime en kilocalories par kilowattheures (kcal/kWh) ou en tonnes équivalent-pétrole
par gigawattheures (TEP/GWh) ou toute autre unité équivalente.
Contrat de raccordement :
Contrat conclu entre le Producteur et la SBEE qui détermine les droits, obligations et critères
techniques et commerciaux à satisfaire pour raccorder une installation de production.
Courant (I) :
C’est le flux de charges électriques circulant dans un circuit. Il se mesure en ampères (A) voire
en kA. Un kilo ampère (kA) est égal à 1000 ampères.
Creux de Tension :
Diminution brusque de la tension de fourniture suivie du rétablissement de la tension après

un court laps de temps. La mesure de la tension efficace est effectuée indépendamment sur
chacune des trois tensions composées. Il y a creux de tension dès que la valeur efficace d’une
tension est inférieure à une valeur appelée "seuil". Le creux de tension débute dès qu’une
tension est inférieure au seuil ; il se termine dès que les trois tensions sont supérieures au
seuil. On considère qu’il s’est produit deux creux de tension différents si les deux phénomènes
sont séparés par un retour dans la zone de variations contractuelles durant plus de 100 ms.
Cos Phi (facteur de puissance) :
Abréviation de cosinus Phi : Pour un alternateur, c’est le rapport entre la puissance active et
la puissance apparente (voir Phi).
Déséquilibre de tension :
Situation où les trois tensions du système triphasé ne sont pas égales en amplitudes et/ou
ne sont pas déphasées de 120° les unes par rapport aux autres.
Dispatching (Répartition):
Centre technique chargé de la coordination du Système de Production, Transport et/ou

Distribution de l’électricité (dispatching). Il est responsable de la conduite d’un réseau
électrique intégré et assume diverses fonctions comme la détermination des puissances de
sortie des centrales électriques et d’autres sources d’énergie, la conduite des lignes de
transport, des postes et des installations connexes et la programmation des mouvements
d’énergie.
Equipement électrique :
Matériels et systèmes fonctionnant grâce à des courants électriques ou à des champs

Électromagnétiques, incluant ceux utilisés pour la production, le transfert et la mesure
de ces courants et champs. Les circuits et appareils auxiliaires BT des installations BT et HT

8
sont considérés comme des équipements.
Energie active :
Energie électrique transformable en une énergie d'une autre nature, généralement exprimé
en kiloWattheure(kWh) ou en mégawattheure (MWh)
Energie réactive :
Dans un réseau à tension alternative, énergie échangée en permanence entre les

différents champs électrique et magnétique liés à son fonctionnement et à celui des
appareils qui lui sont raccordés. Elle est généralement exprimée en kiloVArheure(kWh) ou en
mégaVArheure (MWh)
Energie renouvelable :
Les énergies renouvelables sont des énergies inépuisables. Fournies par le soleil, le vent, la
chaleur de la Terre, les chutes d’eau les marées ou encore la croissance des végétaux, leur
exploitation n'engendre pas ou peu de déchets et d'émissions polluantes. Dans ce document
on entend par installation à énergies renouvelables (installation EnR) les installations de
production d’électricité à partir des sources d’énergies renouvelables.
Energie produite (E) :
Énergie électrique produite par une centrale électrique groupes pendant une durée
déterminée et comptabilisée en kilowattheures (kWh), en megawatt-heures (MWh), en giga
wattheures (GWh), …1 GWh = 1 000 MWh = 1 000 000 kWh.
Générateur :
Un générateur électrique est un dispositif permettant de produire de l'énergie électrique à

partir d'une autre forme d'énergie.
Fréquence (F) :
Nombre d’alternance du courant alternatif pendant une seconde. La fréquence nominale du

réseau béninois est de 50 Hz.
Groupe de production ou groupe conventionnel :
Ensemble des équipements électromécaniques (notamment une turbine ou un moteur

thermique et un alternateur) et de leurs auxiliaires pouvant produire de manière autonome
de l’énergie électrique à des caractéristiques déterminées (niveau de puissance, niveau de
tension, consommation de combustible, fréquence, …).
Indisponibilité :
État d’un ouvrage du système électrique qui est déclaré hors service.

9
Installation du Producteur :
Equipements d'un Producteur, raccordé en un point au réseau de la SBEE. On distingue :

Centrale, groupe de production….
Installation électrique :
Ensemble des matériels électriques qui transforment au moyen de lignes et canalisations fixes
l’énergie électrique d’une façon globale et permanente aux divers équipements qui l’utilisent
localement. Les installations comportent les ouvrages de production, transport et distribution
et leurs auxilliaires.
Interconnexion :
Équipements (Postes ei lignes) utilisés pour relier deux réseaux électriques.
Installation de Production :
Groupe ou ensemble d’équipements de production d’électricité installé sur un même site,

exploité par le même Producteur et bénéficiant d’une convention de raccordement unique.
Marge de réserve de production (en MW) :
C’est la puissance disponible mobilisable à la demande du gestionnaire du réseau pour

répondre à un déficit de production inattendu ou à une augmentation imprévue de la charge.
Moteur thermique :
Machine mécanique qui délivre de l'énergie à partir de la chaleur produite par la combustion
d'un carburant (fioul, gaz naturel, etc…). Cette énergie mécanique servira à entrainer un
alternateur.
N-1 :
Un réseau électrique est exploité en situation de N-1 lorsqu’un ouvrage de transport (N-1
réseau) ou d'un groupe de production (N-1 groupe) devient indisponible de manière imprévue
(avarie, déclenchement...).
Ouvrages de production :
Ensemble d’équipements (machines tournantes, appareillages, pannaux photovoltaiques,

canalisations et postes de transformation annexés) destinés à produire de l’énergie
électrique.
Ouvrages de distribution :
Ensemble d’équipements destinés à desserte de l’énergie électrique dans les réseaux de

distribution. Il inclut également les installations d’éclairage public posées sur les mêmes

10
supports que le réseau de distribution en utilisant les mêmes câbles.
Parc Eolien :
Ensemble d’aérogénérateurs connectés au réseau électrique au même point de

raccordement.
Papillotement :
Impression d’instabilité de la sensation visuelle due à un stimulus lumineux dont la luminance

ou la répartition spectrale fluctue dans le temps.
phi :
Angle traduisant le décalage temporel entre les composantes fondamentales de l’onde de

tension et l’onde de courant. Phi est exprimé en radians.
Photovoltaïque :
Qui produit de l'énergie électrique à partir du rayonnement solaire.
Plan de restauration ou de reconstitution d’un Réseau :
C’est le processus de reconstitution, par étapes, de l’ensemble du réseau après un black-out

total ou partiel.
Plan de sauvegarde ou de défense :
Procédures opérationnelles applicables dans le but d’assurer, la sécurité, la fiabilité et

l’efficacité du réseau.
Point de raccordement :
Point physique du réseau électrique auquel est raccordée l’installation. Le point de

raccordement constitue la limite de responsabilité entre la SBEE et l’installation.
Producteur ;
Toute personne physique ou morale qui produit ou qui entreprend les démarches pour
produire de l’électricité à partir des groupes conventionnels ou des énergies renouvelables.
Puissance ou charge (P) ;
C’est l’énergie produite par unité de temps. Elle se mesure en watt, kilowatt (kW), en
mégawatt (MW), ou en gigawatt (GW), etc...
Puissance active :
Aussi appelée « puissance réelle ». Taux d'exécution du travail ou de transfert de l’énergie,

11
généralement exprimé en kilowatts(kW) ou en mégawatts (MW). On utilise souvent

l’expression « puissance active » ou « puissance réelle » plutôt que « puissance » seule pour
la distinguer de la « puissance réactive ».
Puissance réactive :
Partie du courant électrique qui crée et maintient les champs magnétiques et électriques du
matériel véhiculant un courant alternatif. Elle influence directement la tension du réseau
électrique. Elle s’exprime généralement en kilovars (kvar) ou en Mégavars (Mvar).
Puissance apparente :
Produit du courant par la tension et par un facteur dépendant du nombre des phases. La
puissance apparente englobe les puissances réactive et réelle et est généralement exprimée
en kilo-voltampères (kVA) ou Mégavolt-ampères (MVA), etc....
Puissance disponible :
Puissance électrique pouvant être produite en régime continu par une installation, dans les
conditions ambiantes.
Puissance installée :
C’est la somme des puissances actives nominales des groupes de production constituant une
installation ou un parc.
Puissance de réserve tournante :
C’est une réserve de puissance active instantanément (sous 30 secondes) disponible et

pouvant être maintenue sur une durée déterminée.
Puissance maximale :
Puissance active maximale qu’une installation peut fournir d’une façon continue.
Puissance nominale :
Puissance active développée par une installation de production opérant aux conditions
nominales du site.
Réglage primaire de la frequence
La réserve libérée par le réglage primaire de fréquence, (appelée aussi réserve de maintien de
la fréquence) est une réserve d'exploitation nécessaire au contrôle constant des écarts de
fréquence par rapport à la fréquence nominale, ceci afin de contribuer au maintien de
l'équilibre de puissance dans l'ensemble du système interconnecté. L'activation de cette
réserve est locale et automatique à l'issue d'un écart production-consommation. Elle se
traduit par une stabilisation de la fréquence à une valeur correspondante au nouvel équilibre

12
production-consommation-.
Cette réserve d'exploitation est mobilisable en 30 secondes.
.
Réglage secondaire fréquence – puissance
La réserve libérée par le réglage secondaire de fréquence, (appelée aussi réserve de

restauration de la fréquence) est une réserve d'exploitation nécessaire pour ramener la
fréquence à sa valeur nominale et aussi nécessaire pour rétablir l'équilibre prévisionnel
production-consommation. L'activation de cette réserve est centralisée soit
automatiquement soit manuellement, et elle est mobilisée en moins de 15 minutes à l'issue
d'un écart production-consommation.
Réserve tertiaire
La réserve libérée par le réglage tertiaire de fréquence, (appelée aussi réserve de

remplacement) est une réserve d'exploitation nécessaire pour rétablir le niveau prévisionnel
des réserves de maintien ou de restauration. L'activation de cette réserve est centralisée avec
un délai de mobilisation de 15 minutes à quelques heures.
Réseau de transport et de distribution :
Réseaux conçus pour le transit et la transformation de l’énergie électrique entre les lieux de
production et les lieux de consommation. Ils sont composés de lignes électriques qui assurent
les liaisons à des niveaux de tension donnés et de postes composés de transformateurs de
tension, d’organes de connexion et de coupure, d’appareils de mesures, de contrôle-
commande et de moyens de compensation de la puissance réactive.
On distingue trois hiérarchies de réseaux :
 Le réseau de grand transport et d’interconnexion qui achemine, en 330 kV ou 161 kV

de grandes quantités d’énergie sur de longues distances avec un faible niveau de perte.
 Les réseaux régionaux de répartition en 63 kV qui répartissent l’énergie au niveau des
régions et qui alimentent les réseaux de distribution publique.
 Les réseaux de distribution publique qui alimentent l'ensemble de la clientèle sous les
tensions 33 kV, 20 kV et 15 kV.
Réseau interconnecté :
Réseau constitué de plusieurs réseaux de transport et de distribution d’électricité reliés entre

eux par une ou plusieurs interconnexions.
Service système fréquence :
Qui regroupe les reglages primaire, secondaire et tertiaire de la fréquence.
Service système tension :
Qui regroupe les réglages primaire et secondaire de la tension.

13
Système électrique (SE) :
Ensemble des ouvrages de production, de transport, de distribution et des installations des

producteurs interconnectés au réseau.
Stabilité en tension :
État d’un réseau électrique dans lequel le niveau de tension est constant et contrôlable et
s’inscrit dans les limites prévues.
Stabilité dynamique :
Aptitude d’un réseau électrique à maintenir ou à retrouver le synchronisme entre ses

différentes parties après avoir été soumis à des perturbations d’une gravité déterminée.
Tension ou voltage (U) :
C’est la différence de potentiel électrique entre deux points du réseau électrique. Elle
s’exprime en volts (V) ou en kilovolts(kV).
Turbine :
Machine mécanique comportant un rotor, transformant l’énergie potentielle d’un fluide (gaz
chauds, vapeur, eau, …), en énergie cinétique entraînant un alternateur pour la production de
l’énergie électrique.
Variation rapide de tension :
Un changement brusque de la tension de fourniture pendant un laps de temps (de l’ordre de

centaines de ms).

14
I - Introduction
I - 1 Organisation du sous-secteur de l’électricité au Bénin

Le sous-secteur de l'électricité au Bénin est organisé autour des institutions suivantes:
► Société Béninoise d'Energie Electrique (SBEE): La SBEE a été créée en janvier 2004,
suite à la restructuration de l'ancienne Société Béninoise d'Electricité et d’Eau en deux
organismes distincts, à savoir la SBEE et la Société Nationale des Eaux du Bénin
(SONEB). La SBEE est sous la tutelle du Ministère chargé de l'Energie et elle est chargée
essentiellement de la gestion du réseau de distribution de l'électricité du Bénin mais
elle assume aussi des fonctions de Producteur et d’acheteur d’énergie sur l’ensemble
du territoire.
► Communauté Electrique du Bénin (CEB): La CEB est une organisation bi-étatique créée
en 1968 par un traité entre le Bénin et le Togo et jouit du statut d'organisme
international à caractère public. La CEB jouissait du statut d’acheteur unique de la
production des producteurs privés indépendants, mais en novembre 2018, les deux
Etats ont décidé de changer la mission de la CEB. Désormais, la CEB devient
gestionnaire du réseau de transport de l'électricité qui couvre le Bénin et le Togo et les
interconnexions avec les pays voisins comme le Nigeria et le Ghana, avec pour activité
connexe la poursuite de l’exploitation des moyens de production du barrage de
Nangbéto au Togo et des deux turbines à gaz installées dans les deux pays.
► West African Power Pool: Le WAPP ou l'EEEAO a été créé par décision A/DEC.5/l2/99
de la 22eme session du Sommet des Chefs d'Etat et de Gouvernement de la CEDEAO,
pour aborder les questions d'insuffisance de fourniture d'énergie électrique en Afrique
de l'Ouest, notamment à travers l'intégration des réseaux électriques nationaux en
vue de créer un marché d'électricité régional unifié et durable dans le but d'assurer
aux Etats membres un approvisionnement en énergie électrique fiable et à des coûts
compétitifs.
► Autorité de Régulation de l'Electricité (ARE):Créée par décret n°2009-182 du 13 mai
2009, I'ARE est un établissement public, à caractère indépendant, doté d'une
personnalité morale et de l'autonomie financière, elle est placée sous l'autorité du
Président de la République et a pour mission de veiller au respect des textes
législatifs et réglementaires régissant le secteur de l'électricité, de protéger l'intérêt
général et de garantir la continuité et la qualité du service, l'équilibre financier du
secteur de l'électricité et son développement harmonieux.
I - 2 Particularités du système électrique du Bénin

La conduite du réseau du Bénin est particulière et cela est du au réseau lui-même qui à les
particularités suivantes :
• Un parc de production très limité et insuffisant pour les besoins du Bénin mais géré par
deux entités différentes; la CEB et la SBEE.
• La CEB est chargée de l'équilibrage du réseau et de la congestion de son réseau de
transport qui alimente les réseaux de distribution du Togo et du Bénin, et des
interconnexions.
• La SBEE gère un certain nombre de lignes HT 63 kV.

15
• La CEB ne règle pas la fréquence du réseau Togo-Bénin mais cette fréquence est
imposée par les deux réseaux puissants de Nigeria et du Ghana.
• La SBEE a recours aux réseaux voisins pour équilibrer le réseau avec l'achat de l'énergie
du Ghana et du Nigeria. Actuellement, ces deux pays ont deux réseaux séparés et non
synchrones, ce qui fait que le Bénin, sur le plan électrique, se trouve souvent divisé en
deux poches; une poche raccordée sur le réseau du Ghana avec la fréquence du Ghana et
une partie raccordée sur le réseau du Nigeria avec la fréquence du Nigeria.
• La CEB et la SBEE n'assurent pas actuellement le service système fréquence du réseau
interconnecté.
• La CEB est responsable du réglage de la tension de son réseau de transport.
I - 3 La conduite du réseau de la SBEE

I - 3.1 Le nouveau centre de conduite de la SBEE
Toutes les activités d'exploitation du système électrique de la SBEE se font actuellement d'une
façon manuelle. En attendant la mise en service du futur centre de conduite du réseau de
distribution de la SBEE, le NDCC (National Dispatching Control Center) (Centre National de
conduite de la distribution) qui est en cours de construction. Le nouveau NDCC doit atteindre
les objectifs clés suivants :
- Permettre un contrôle et un suivi fiables et en temps réel des tensions 63 kV, 33 kV, 20 kV
et15 kV constituant les points d’interconnexion entre les réseaux de transport et de
distribution du Bénin;
- Coordonner et surveiller les opérations de commutation des réseaux moyenne tension
des différentes régions ;
- Effectuer la régulation de la moyenne tension dans les sous-stations 63 kV, 33 kV, 20 kV
et 15 kV ;
- Gérer la charge sur les réseaux de distribution moyenne tension ;
- Garantir la sécurité et la stabilité du réseau de distribution moyenne tension en prévision
des extensions prévues des systèmes d’alimentation des centrales de production
d’énergies renouvelables ;
- Superviser le fonctionnement du parc de production de la SBEE;
- Recueillir des données réelles et historiques fiables du réseau de distribution et des
installations connexes en vue d’une planification opérationnelle.
Compte tenu des extensions planifiées, de la restructuration et même de l’éventuelle création
d’un marché de l’énergie, les attributions principales du NDCC à établir dans le cadre du Projet
seront la supervision du réseau, la coordination et l’exécution des opérations de
commutation, le contrôle de la tension, l’évaluation de la sécurité du réseau et l’exploitation
économique.
La configuration du système SCADA/DMS doit permettre la communication avec :
1- Le dispatching existant de la CEB situé à Lomé ;
2- Les dispatchings des opérateurs des réseaux voisins ;
3- Les autres centres de contrôle des entreprises ou filiales de production et de
distribution ;
4- Les autres organisations, par exemple : les autorités de réglementation, le WAPP ou les
participants à un futur marché structuré.
Etant donné que les Centres de conduite et de contrôle-commande de la CEB et de la SBEE
seront connectés par le biais du réseau de communication de la CEB sous protocole ICCP, un

16
plan de télé-information devra être élaboré par les deux instances à des fins d’échanges entre
ces centres de contrôle. Ce plan de télé-information devra couvrir particulièrement des
informations pertinentes concernant les centrales électriques de la SBEE avec des consignes
d'exploitation qui permettent de clarifier la responsabilité de chaque partie dans la conduite
en particulier du parc de production de la SBEE et dans la conduite en général du système
électrique du Bénin.
I - 3.2 La mission de la CEB

La CEB est responsable de l’exploitation du réseau de transport-production du Bénin et du
Togo qui fait partie de la zone de réglage synchrone Bénin-Togo-Ghana. A cet effet elle est
responsable de l'équilibrage des deux réseaux des deux pays et elle gère les interconnexions
avec les pays voisins ainsi que les congestions apparaissant sur son réseau de transport.
Elle assure sa mission à travers son dispatching situé à Lomé au Togo. Parmi les tâches du
dispatching, nous pouvons citer :
Dans le domaine de la Production :
 Le réglage secondaire de fréquence ou AGC (AutomaticGeneration Control)

 La gestion et l'optimisation des flux d'énergie comprenant la gestion des unités de
production appartenant à la CEB et à la SBEE ;
 Le respect des contrats d'échange avec les pays voisins ;
 La gestion prévisionnelle de la demande.
Dans le domaine du Transport :
Le dispatching exerce sa compétence sur les réseaux de transport de 330 kV, 161 kV et 63 kV.
 II surveille les mouvements d'énergie électrique sur le réseau de transport et

optimisera les mouvements d'énergie afin de limiter les pertes réseaux ;
 II veille à la stabilité de la fréquence sans réglage de la fréquence ;
 II veille au respect des tensions normales d’exploitation ;
 II veille à la qualité de la tension livrée aux jeux de barres MT de la SBEE ;
 Il coordonne les programmes de travaux de maintenance sur les lignes et dans les
postes HT ;
 II décide les changements de topologie des réseaux HT et coordonnera les manœuvres
nécessaires et en surveillera la bonne exécution.
I - 3.3 La mission de la SBEE

La SBEE est responsable de l’exploitation du réseau de distribution du Bénin et de
l'exploitation de son propre parc de production.
Sa compétence s'exerce sur les réseaux de distribution de 33 kV, 20 kV et 15 kV avec quelques
lignes de 63 kV.
La SBEE a pour mission de :
 Surveiller les mouvements d'énergie électrique sur son réseau ;

 Assister la CEB dans le maintien de la stabilité de la fréquence ;
 Veiller au respect des tensions normales d’exploitation ;
 Veiller à la qualité de la tension livrée aux clients ;

17
 Assurer les programmes de travaux de maintenance sur les lignes et dans les postes
de son réseau.
I - 4 Objet du code
Le présent document établit les exigences techniques de raccordement et d’exploitation
auxquelles doivent satisfaire les installations de production pour se raccorder au réseau
électrique de la SBEE de Haute et Moyenne Tension, de façon à garantir le fonctionnement
sûr du système électrique.
Les exigences définies dans ce document visent essentiellement le fonctionnement efficient
du système électrique de la SBEE et reposent sur les principes suivants :
 La fiabilité du réseau électrique ;

 La stabilité du réseau ;
 Le maintien de la qualité du service pour les clients raccordés au réseau ;
 La protection des équipements du réseau ;
 La sécurité des employés de la SBEE.
Le code réseau est composé de deux chapitres ou sous codes portant sur :
1- les conditions d’accès et de raccordement;
2- l’exploitation.
Les conditions de raccordement ainsi que les critères techniques nécessaires que les
producteurs doivent satisfaire pour se raccorder au réseau de transport de l’électricité sont
spécifiées dans le chapitre code de raccordement. Ce chapitre décrit également la procédure
de gestion des demandes de raccordement par la SBEE et les étapes auxquelles toute
installation est soumise avant son exploitation industrielle.
Le chapitre code d’exploitation réglemente les principes à suivre pour la gestion en temps réel
et prévisionnelle de l’exploitation des équipements de production de l’électricité. Il précise
également les règles relatives aux opérations de maintenance, de surveillance permanente en
exploitation et de contrôle périodique en vue d’assurer la sûreté du fonctionnement du réseau
électrique.
I - 5 Champ d’application
Ce document s’applique à toute installation de production qui sera raccordée au réseau Haute
et Moyenne Tension (63 kV, 30 kV, 20 kV et 15 kV) de la SBEE.
L'installation peut être constituée de :
► Soit un groupe conventionnel avec une turbine ou moteur thermique et un altérnateur

synchrone ;
► Soit une centrale à énergies renouvelables(EnR) comme les centrales éoliennes et les
centrales photovoltaïques.
I - 6 Dispositions et règlementations
Les installations de production d’électricité qui seront raccordées au réseau HT et MT sont
régies par les exigences du présent document ainsi que par la liste récapitulative des textes
législatifs et réglementaires suivants :

18
- Loi n° 2006-16 du 27 mars 2007 portant code de l’Electricité en République du Bénin;

- Décret n°2014-205 du 13 mars 2014 : portant réglementation de la délivrance du permis
de construire en République du Bénin;
- Décret n°2007-539 du 2 novembre 2007 : portant fixation des procédures et normes
applicables et conditions d'exercice de l’inspection et du contrôle et des installations de
fournitures de l’électricité ;
- Décret n°2007-548 du 27 novembre 2007 : portant institution du contrôle obligatoire
périodique des installations électriques intérieures des immeubles de grande hauteur(IGH),
des établissements recevant du public(ERP) et des unités industrielles (UI) ;
- Décret n°2011-478 du 8 juillet 2011 : portant Code d'éthique et de moralisation dans les
marchés publics et délégations de service public ;
- Décret n°2015-074 du 27 février 2015 : portant modification des articles 3,8,18 et 19 du
décret n°2009-182 du 13 mai 2009 portant création, attributions, organisation et
fonctionnement de l'Autorité de Régulation de l'Electricité;
- Décret n°2009-150 du 30 avril 2009 : portant attributions, organisation et fonctionnement
de l'Agence Béninoise d'Electrification Rurale et Maitrise de l’Energie ;
- Décret n°2004-98 du 1er mars 2004 : portant approbation des statuts de la société
béninoise d'énergie électrique-SBEE ;
- Décret n°2009-182 du 13 mai 2009 : portant création, attributions, organisation et
fonctionnement de l'Autorité de Régulation de l’Electricité ;
- Décret n°2018-415 du 12 septembre 2018 portant réglementation de l'électrification hors
réseau en république du Bénin;
- Décret n°2007-655 du 31 décembre 2007 : portant définition des modalités de déclaration
et d'autorisation des installations d'autoproduction d'électricité en république du Bénin ;
- Décret n°2008-719 du 22 décembre 2008 portant constitution et fixation des modalités
de fonctionnement et de gestion du fonds d'électrification rurale en république du Bénin ;
- Décret n°2008-815 du 31 décembre 2008 : portant définition des modalités d'octroi des
concessions de fourniture d'énergie électrique pour les besoins du service public ;
- Décret n°2018- 072 du 12 mars 2018 : portant attributions, organisation et
fonctionnement du ministère de l'énergie.

19
II - Code de raccordement
II - 1 Gestion des demandes de raccordement

Les futurs producteurs qui désirent raccorder leur installation au réseau de la SBEE doivent
prendre contact avec la SBEE pour qu'elle détermine la consistance des ouvrages de
raccordement. Les différentes étapes du processus de raccordement d’une installation de
production sont décrites dans le tableau 1 ci-dessous.
Deux études sont alors menées, une étude simplifiée (dénommée aussi étude exploratoire) et
une étude détaillée. Les étapes relatives à l’étude simplifiée (3 premières étapes du Tableau
1) ne sont réalisées qu’après la demande des producteurs qui le souhaitent.
Tableau 1 : Etapes du processus de raccordement
Action Emetteur/Acteur Récepteur Document

1- Demande de renseignement pour le Producteur SBEE Lettre
raccordement
2- Etude simplifiée de solutions de SBEE
raccordement, et devis estimatif du coût et
des délais de réalisation
3- Envoi de l’étude simplifiée (après la SBEE Producteur Rapport d'étude
demande de renseignement) simplifié
4- Demande de proposition technique et Producteur SBEE lettre
financière (PTF)
5- Étude détaillée des différentes solutions SBEE
de raccordement (mise à jour si déjà réalisée
en phase exploratoire) et détermination
d’une proposition de solution de
raccordement et de son coût détaillé
6- Envoi de la proposition technique et SBEE Producteur Lettre
financière (4 mois après réception de la
demande de PTF).
7- Acceptation de la proposition technique et Producteur SBEE Lettre
financière (la proposition a une durée de d'acceptation
validité limitée à 3 mois après son émission)
confirmée obligatoirement par le versement
d’un acompte maximum de 10% du montant
de la proposition.
8- Rédaction et signature de la convention de Producteur/SBEE Convention de
raccordement confirmée obligatoirement raccordement
par le versement d’un maximum de 30% du
prix du raccordement à la signature
9- Approvisionnement des matériels et SBEE
réalisation des travaux
10-Essai et Mise en service du raccordement Producteur/SBEE

20
II - 2 Etude technique et financière de la SBEE

II - 2.1 Etude simplifiée
Le Producteur peut souhaiter avoir une estimation rapide et élémentaire de la faisabilité et
du coût du raccordement de son installation. On parle alors de "demande de renseignement"
à laquelle la SBEE répond par une "étude simplifiée". Cette étape est réalisée à l’initiative du
Producteur dans un délai de 2 mois après réception de la demande par la SBEE.
Compte tenu de cette échéance réduite, l'étude ne peut pas être exhaustive sur les aspects
techniques étudiés : seules les contraintes de transits sont systématiquement regardées.
Si des problèmes de tenue aux courants de court-circuit sont connus dans la zone proche du
raccordement, ils sont annoncés mais les limites constructives des postes et les valeurs
atteintes par les courants de court-circuit ne sont pas systématiquement comparées.
Les raccordements proposés à ce stade sont :
► Le raccordement à la tension de référence au poste de transformation le plus proche,

► Ou un raccordement utilisant en tout ou partie le réseau existant avec les
renforcements éventuellement associés.
Afin de favoriser cette étape, il est aussi précisé, sans en déterminer le volume, si des
limitations de production ou de consommation sont à prévoir et leurs éventuelles durées
compte tenu des limites de la capacité du réseau.
La SBEE communique en complément et à titre indicatif une évaluation de la part de la
puissance de l’installation (ou d’un groupe d’installations au fonctionnement synchrone) ne
créant pas de contraintes et donc sans limitation d’utilisation.
La SBEE examine, sans analyse détaillée, si la travée de raccordement peut être insérée
dans le poste de raccordement, compte tenu de la place disponible. Le tracé, la faisabilité et
les conditions d’insertion environnementale des ouvrages de raccordement sont également
appréciés par la SBEE à dire d’experts, en déterminant par une première approche sur carte
(identification de la géographie et des zones de contraintes réglementaires connues) la part
de réalisation en aérien et en souterrain. Le raccordement et les renforcements associés sont
donc le résultat d’une première approche, tant pour le choix technique du renforcement
proposé (tous les aspects n'étant pas étudiés) que dans la consistance des travaux à réaliser.
Des études complémentaires devront alors être conduites si le client souhaite poursuivre la
demande de raccordement.
La réponse donne un ordre de grandeur du coût de la solution de raccordement envisagée à
cette étape et de son délai de réalisation. Cette estimation n’engage pas la SBEE (réserves
formulées quant à d’éventuelles variations de coût résultant notamment des études
détaillées, de la concertation ou des études de terrain conduisant en particulier à des
modifications de consistance et/ou de tracé des ouvrages).
II - 2.2 Etude détaillée

Lorsque le Producteur souhaite une proposition précise pour le raccordement de son
installation, il adresse alors à la SBEE une demande de proposition technique et financière.
Ces études sont réalisées dans un délai de 4 mois après réception de la demande par la
SBEE. Elles aboutissent à la faisabilité générale de l’insertion dans le réseau en couvrant la
totalité des aspects techniques et administratifs à l’exception des études de stabilité.
Dans le cas où des limitations sont à envisager, il sera précisé si ces limitations ont un

21
caractère préventif (signifiées en J-1) ou curatif (lors de la survenance de l’incident

contraignant). Dans chacun des cas, la durée maximale de risque par saisons sera précisée en
heures.
La SBEE communique alors une évaluation de la part de la puissance de l’installation (ou
d’un groupe d’installations au fonctionnement synchrone) évacuable ou consommable sans
créer de contraintes et donc sans limitation d’utilisation. Cette évaluation est réalisée par
saison.
Enfin, afin de caractériser le risque de façon complète, seront précisés à titre informatif :
► Les taux de défaillance (en nombre de défaillance par an) des ouvrages dont la perte
conduit à des limitations ;
► Les durées moyennes des incidents ;
► La puissance à laquelle il convient, le temps de l’incident, de limiter l’installation.
Compte tenu de l’engagement de la SBEE à respecter les coûts annoncés à 15 % près

dans la proposition technique et financière, moyennant certaines réserves, des études
techniques de niveau Avant Projet Sommaire doivent être réalisées. Toutefois, à ce stade, la
concertation externe relative aux autorisations n’est pas engagée. Ces études sont conduites
pour la liaison ou les postes à créer sur la base de l’estimation la plus probable des conditions
d’emplacement, de tracé, d’acceptabilité et d’insertion environnementale des ouvrages. Cette
estimation est conduite par la SBEE en examinant notamment les contraintes réglementaires
liées à la réalisation des ouvrages selon l’emplacement ou le tracé envisagés.
La proposition technique et financière comporte une offre détaillée technique, financière et
avec les délais des ouvrages de raccordement, en incluant les conditions issues des procédures
administratives d’autorisation.
Pour ce faire, la SBEE effectuera les études indiquées ci-dessous dans un délai de quatre mois
après réception de la demande formulée par le Producteur:
► Etudes sur les harmoniques, notamment sur l’allocation des limites individuelles pour
les tensions harmoniques (d’après CEI 61000-3-6);
► Etudes sur le papillotement, notamment sur l’allocation des limites individuelles pour
le Flicker d’après CEI 61000-4-15 et CEI 61000-3-7.
► EEn complément de ces études, la réalisation d’une étude de stabilité du réseau est
envisagée par la SBEE dans le cas où elle le jugerait nécessaire.
II - 3 Les études à effectuer par le Producteur :

► Les études de protection :
Le Producteur doit présenter à la SBEE pour approbation une étude de protection et de
sélectivité de son installation. Cette étude doit comporter :
 Le schéma unifilaire de l’installation ;

 Le schéma de commande et de protection des équipements de l’installation ;
 Les caractéristiques techniques des transformateurs, des équipements de
production et des systèmes de commande et de protection;
 Tout autre document technique relatif aux équipements de l’installation jugé
nécessaire pour l’approbation de l’étude.
La SBEE fournira au Producteur à sa demande les données relatives au réseau nécessaires

22
pour déterminer les caractéristiques techniques des appareils de protection et leurs

réglages.
Les symboles CEI et/ou ANSI doivent être impérativement utilisés dans cette étude. Il est à
noter que l’approbation de l’étude par la SBEE n’engage pas sa responsabilité ni sur le
contenu ni sur les répercussions de la réalisation du projet.
► Les études sur la qualité de l’onde :

 Les études sur les variations d’onde notamment sur les courants harmoniques
injectés ;
 Les études de papillotement de la tension (vérification des limites allouées par la
SBEE).
► Les études de flux de puissance pour démontrer la capacité de l’installation à
absorber/fournir de la puissance réactive.
► Les études de court-circuit pour pouvoir communiquer la contribution des courants de
court-circuit maximale de l’installation, de production d’électricité à partir des énergies
renouvelables.
► Les études dynamiques du type LVRT ou HVRT pour démontrer la capacité de
l’installation de production d’électricité à partir des énergies renouvelables à fournir le
courant réactif au point de raccordement.
II - 4 Données à transmettre :
a- Données relatives aux nouvelles installations de production à base de groupe
conventionnel y compris l’hydraulique et la biomasse
Les données spécifiques aux installations de production concernent les caractéristiques
techniques relatives aux unités de production nécessaires pour la réalisation des études
techniques.
Pour les installations de production à partir de groupe conventionnel, elles portent
notamment sur :
 L’alternateur,
 Le système d’excitation et de régulation de tension,
 La turbine, ou le moteur thermique
 La régulation de vitesse,
 Le transformateur de groupe
 Les auxiliaires
Par ailleurs, la SBEE se réserve le droit de demander toute donnée technique relative à
l'installation de production et qui lui serait nécessaire pour l'exécution de sa mission
d'étude.
L’ALTERNATEUR
Les données relatives à l’alternateur, à fournir par le producteur, et qui sont nécessaires
pour les études de planification sont données dans le tableau suivant :
Tableau 2 : Données alternateur

23
Paramètre Symbole Unité
Nom de la centrale Texte
Type de la centrale Texte
Schéma électrique de la centrale Schema
Puissance apparente nominale Snom MVA
Tension statorique nominale Unom kV
Courant statorique nominal Inom kA
Valeur nominale du Cosphi Cosphi
Vitesse de rotation nominale ωnom Tr/mn
Fréquence nominale fnom Hz
Constante d’inertie des masses en rotation solidaires de H MW.s/MVA

l’alternateur
Réactance directe synchrone Xd %
Réactance directe transitoire non saturée X’d %
Réactance directe sub-transitoire non saturée X’’d %
Réactance en quadrature non saturée Xq %
Réactance en quadrature transitoire non saturée X’q %
Réactance en quadrature sub-transitoire non saturée X’’q %
Réactance synchrone inverse Xi %
LE SYSTEME D’EXCITATION ET DE REGULATION DE LA TENSION
Le Producteur doit fournir à la SBEE, le schéma-bloc du système d’excitation contenant les

spécifications complètes de toutes les constantes de temps et les gains permettant de décrire
entièrement la fonction de transfert du système d’excitation.
En plus de ces données, le Producteur doit fournir à la SBEE le schéma-bloc et les données
détaillées du système de stabilisation de puissance (Power System Stabilizer) dans le cas où
son installation est munie de cet équipement.
LA TURBINE

24
Les données relatives à la turbine nécessaires pour les études de planification du réseau de
transport sont données dans le tableau suivant:
Tableau 3 : Données turbine ou moteur thermique
Puissance active maximale brute développable Pmax MW
Puissance active nominale Pnom MW
Constante d’inertie du rotor de la turbine H MW.s/MVA
LA REGULATION DE VITESSE ET DE PUISSANCE
Le Producteur doit fournir à la SBEE, le schéma-bloc du système de régulation de vitesse et

de puissance contenant les spécifications complètes de toutes les constantes de temps et les
gains permettant de décrire entièrement la fonction de transfert du système de régulation
de vitesse.
LE TRANSFORMATEUR DE GROUPE
Les données relatives au transformateur de groupe nécessaires pour les études de

planification du réseau de transport sont données dans le tableau suivant :
Tableau 4 : Données Transformateur de groupe
Nombre d’enroulement Nombre
Puissance apparente nominale du transformateur Snom MVA
Tension nominale côté secondaire du transformateur U1nom kV
Tension nominale côté primaire du transformateur U2nom kV
Nombre de plots du transformateur Nombre
Rapport de transformation R Nombre
Réactance de court-circuit à la prise médiane Ucc %
Couplage du transformateur Symbole

Pcu kW
Pertes Cuivre
Pertes Fer Pfe kW

25
LES AUXILIAIRES
La SBEE doit disposer de toutes les données permettant d’avoir une bonne
représentation de leur fonctionnement en régime transitoire. Elles comprennent notamment
les éléments suivants :
- Un schéma unifilaire des auxiliaires,

- Les paramètres du transformateur principal auxiliaire,
- Les paramètres des principales charges passives ainsi que des principaux moteurs à
moyenne tension (compresseurs, pompes d’extraction, pompes à eau de circulation).
b- Données relatives aux nouvelles installations de production à partir d'énergies

renouvelables
Pour les installations de production à partir d'énergies renouvelables, les données portent
notamment sur :
 La centrale éolienne :
Les données à transmettre sont precisées dans le tableau ci-dessous :
Tableau 5 : Données des centrales éoliennes
Parametre Symbole Unité
Fabriquant du groupe électrique éolien Texte
Localisation de l’installation du producteur Texte
Nombre des groupes éoliens constituant la centrale Nombre
Type des groupes générateurs éoliens Description
Raccordement au réseau et point de raccordement Texte, Schéma
Tension nominale au point de raccordement Unom KV
Schéma électrique de la centrale électrique éolienne en ensemble Schéma
Puissance active nominale de la centrale P MW
Puissance maximale apparente nominale de cenrale Snom MVA
Fréquence de fonctionnement a des paramètres normaux F Hz
Vitesse maximale/minimale de variation de la puissance active

pouvant être réalisé au niveau de la centrale MW/min
Consommation des services auxiliares à la puissance maximale P MW

produite
Réglage de la puissance active au point de raccordement (boucle Schéma de

26
de réglage) réglage
Réglage du facteur de puissance au point de raccordement Schéma de

(boucle de réglage) réglage
Données
Diagramme de PQ au point de raccordement graphiques
Données relative aux groupes générateurs éoliens composants la centrale
Type de l’unité éolienne (axe vertical/horizontale) Description
Nombre de pales Description Nombre
Diamètre du rotor D m
Hauteur de l’axe de rotor H m
Système de commande des pales (pich/stall) Texte
Système de commande de la vitesse (fixe à deux vitesse/variable Texte
Type de générateur Description T
Courant nominale I A
Tension nominale V V
Vitesse nominale du vent (correspond à la vitesse nominale) V m/s
Vitesse du vent de déconnexion V m/s

Courbe de
Variation de la puissance générée par la vitesse du vent variation
Données relatives aux transformateurs élévateurs à l’aide duquel la centrale est raccordé au
réseau
Rapport de transformation R p.u
Couplage des transformateurs Symbole
Pertes Cuivre

27
Pcu kW
Pertes Fer Pfe kW
 Centrale photovoltaïque
Tableau 6 : Données de la centrale photovoltaïque
Parametre Symbole Unité

Données générales de l’installation photovoltaïques
Fabriquant des modules Raison sociale
Localisation de l’installation du producteur
Raccordement au réseau, emplacement et point de raccordement Texte, schéma
Tension nominale au point de raccordement Unom kV
Schéma électrique de la centrale électrique photovoltaïque en

ensemble Schéma
Puissance maximale apparente nominale Snom MVA
Puissance active nette maximale P MW
Fréquence de fonctionnement à des paramètres nominaux F Hz
Vitesse maximale/minimale de variation de la puissance active

pouvant être réalisé au niveau de la centrale électrique
photovoltaïque en ensemble MW/min
Conditions spéciale de connexion et déconnexion de la centrale

électrique photovoltaïque Texte
Réglage de la puissance active au point de raccordement(boucle de Schéma de

réglage) réglage
Réglage de la tension au point de raccordement (boucle de Schéma de

réglage) réglage
Réglage du facteur de puissance au point de raccordement (boucle Schéma de

de réglage) réglage
Données
Diagramme PQ au point de raccordement graphiques
Données relatives aux onduleurs composant l’installation photovoltaïque
Description
Type de l’onduleur et paramètres nominaux
Puissance active nominale MW

28
Certificat de conformité pour la protection de découplage à la Texte

norme VDE0126-1 ou UTE 15-400
Les déclarations de conformité au directive BT et CEM Texte
Les plages de tension des onduleurs V kV
Valeur nominale du Cosphi Cosphi

Données générale de l’installation photovoltaïque
Puissance active maximale admise Pnom MW
Puissance apparente nominale Snom MVA
Vitesse de variation de la puissance active MW/min
Courant nominale I A
Tension nominale de l’onduleur U V

Données relatives aux transformateurs élévateurs à l’aide duquel l’installation
photovoltaïque est raccordée au réseau
Rapport de transformation R Nombre
Couplage du transformateur Symbole
Pertes Cuivre Pcu kW
Pertes Fer Pfe kW

29
II - 5 Traitement de la demande de raccordement

Compte tenu des choix d’implantation des installations des Producteurs et des différentes
solutions de renforcement du réseau de la SBEE et éventuellement le réseau de la CEB, l’étude
détaillée s’inscrit dans un processus de concertation plus vaste qui, dans le cadre d’une vision
à long terme, vise à harmoniser le développement du réseau de la SBEE.
La SBEE accuse réception de la demande de proposition technique et financière adressée par
le Producteur et signale les éventuelles carences du dossier.
II - 5.1 Choix du schéma de raccordement

La SBEE garantit un droit d’accès a son réseau aux Producteurs. Elle doit veiller à ce que le
raccordement d’une nouvelle installation, de production, ne remette pas en cause la qualité,
la sécurité et la sûreté de fonctionnement de son réseau et du réseau de la CEB. Cette garantie
peut être assortie de limitations de production ou de soutirage, dans l'attente du
renforcement des deux réseaux.
Avant de proposer un raccordement au Producteur, la SBEE analyse l’impact des solutions
envisageables sur les performances de son réseau.
Le schéma de raccordement est choisi au regard des critères suivants :
► Le coût du raccordement doit être minimal, compte tenu des demandes du

Producteur, des contraintes de sureté et de qualité du réseau de la SBEE et des
contraintes environnementales ;
► La conduite du système électrique et l’exploitation des installations du réseau doivent
pouvoir être assurées dans le respect des règles de sûreté du système et de sécurité
des personnes et des biens ;
► Le niveau de qualité de fourniture garanti aux Producteurs déjà raccordés doit rester
dans les limites des engagements de la SBEE vis-à-vis de ces Producteurs ;
► La disponibilité des deux réseaux de la SBEE et de la CEB pour évacuer la production
doit être compatible avec les engagements de la SBEE vis-à-vis du Producteur ;
► Le schéma de raccordement retenu doit être compatible avec le plan de protection du
réseau et doit permettre de maîtriser, avec un partage clair des responsabilités, les
conséquences des défauts d’isolement qui peuvent avoir lieu sur l’installation du
Producteur ou sur le réseau de la SBEE ;
► Le raccordement doit être fait selon des techniques qui respectent les contraintes
environnementales.
II - 5.2 Les schémas de raccordement de l’installation d’un Producteur

Toute installation de production doit avoir son propre poste d’évacuation; l’architecture du
poste dépend de la nature de raccordement comme explicité ci après.
a- Raccordement en antenne
Une installation de production est normalement reliée à un poste du réseau de la SBEE
existant par une ou plusieurs liaisons de raccordement qui seront intégrées a ce réseau.
► Raccordement sur le réseau 63 kV

Chaque liaison comporte deux travées, l’une située dans l’installation du Producteur et

30
exploitée par lui, et l’autre située au poste de raccordement au réseau et exploitée par la SBEE.
Chaque travée comporte un ensemble de disjoncteur, sectionneur, réducteurs de mesures et
protections. Le schéma de principe est indiqué dans la figure ci-dessous.
Figure 1 : Schéma de raccordement en 63 kV d'une installation en antenne
► Raccordement sur les réseaux MT pour une puissance égale ou supérieure à 400
kVA
Chaque liaison comporte deux cellules, l’une située dans le poste d'évacuation de l’installation
du producteur, et exploitée par lui, et l’autre située au poste de raccordement du réseau et
exploitée par la SBEE.
La cellule située dans le poste d'évacuation de l’installation du Producteur est protégée par
un interrupteur, mais l'ensemble du poste d'évacuation est protégé par un disjoncteur
équipant la cellule protection générale.
La cellule située au poste de raccordement au réseau, est protégée par un disjoncteur.
Le schéma de principe du poste d'évacuation du Producteur est représenté ci-dessous :
Figure 2 : Schéma de raccordement en MT d'une installationégale ou supérieure à 400 kVA en antenne
► Raccordement sur les réseaux MT pour une puissance inferieure à 400 kVA
Chaque liaison comporte deux cellules, l’une située dans l’installation du producteur, et
exploitée par lui, et l’autre située au poste de raccordement au reseau et exploitée par la SBEE.
Le poste d'évacuation ne comporte pas de cellule protection générale.

31
Figure 3 : Schéma de raccordement en MT d'une installation inferieure à 400 kVA en antenne
b- Raccordement en coupure
Il est également possible de raccorder l’installation sur une liaison existante du réseau plutôt
qu’à l'un des postes d’extrémité de cette liaison.
► Raccordement sur le réseau 63 kV

Le schéma de raccordement normal est alors la coupure de la liaison par un nouveau poste du
réseau qui peut être situé au niveau du site de l’installation ou au niveau de la liaison elle-
même. L’installation est raccordée à ce poste par une liaison à deux travées.

32
Figure 4 : Schéma de raccordement en 63 kV d'une installation en antenne
► Raccordement sur les réseaux MT

Le schéma de raccordement normal est alors la coupure de la liaison par un nouveau poste du
réseau qui est situé au niveau du site de l’installation.
Le schéma de principe du poste d'évacuation du Producteur est identique à celui de la figure
2 pour les installations de puissance égale ou supérieure à 400 kVA, et identique à la figure 3
pour les installations de puissance inférieure à 400 kVA avec l'ajout à chaque fois d'une
deuxième cellule départ.
II - 6 Contrat de raccordement
Après l'acceptation de la proposition technique et financière, la SBEE et le producteur, ou son
mandataire, négocient et signent la convention de raccordement dans un délai fixé dans la
proposition technique et financière.
Cette convention précise en particulier :
 La consistance des ouvrages de raccordement ;

 La description de l’installation à raccorder ;
 Les coûts actualisés du raccordement (après études détaillées) ;
 Les délais prévisibles de réalisation des ouvrages de raccordement ;
 Les limites de propriété ;
 Les limites des prestations ;
 Les performances attendues de l’installation du Producteur. Les performances
requises en exploitation. Elles comportent, selon le cas, le réglage de fréquence, le
réglage de tension, la stabilité, le fonctionnement en réseau séparé, la participation
à la reconstitution du réseau, le système de protection, le système d’échanges
d’information, le comptage ;
 Les consignes d'exploitation des installations ;

33
 L’échéancier de paiement associé aux étapes d'avancement des études et de la

construction du raccordement.
 Les consignes de sécurité qui doivent portées sur les deux aspects suivants :
A) Les conditions d’exploitation
Toutes les dispositions relatives à la sécurité des personnes et de biens, et en

particulier :
- Les actions à entreprendre et les manœuvres à effectuer sur les ouvrages de la
liaison
- La définition des différents types d’incidents, les domaines d’intervention de la
SBEE etdu propriétaire de l’installation et les manœuvres interdites.
En cas d’incidents, l’agent chargé d’exploitation de la SBEE est considéré comme
décideur principal pour les actions à entreprendre pour rétablir la situation normale
d’exploitation du réseau.
B) La sécurité des équipes intervenant sur la liaison
Les travaux d’entretien et de dépannage sont exécutés suivants les instructions

permanentes de sécurités en vigueur (consignes d’exploitation, carnet de
prescription au personnel, …).
II - 6.1 Consistance de l’installation

Les principales caractéristiques de l’Installation sont décrites dans le contrat de raccordement.
Après la mise en service du raccordement, le Producteur doit informer la SBEE des
modifications survenant dans l’installation susceptibles de modifier le contrat de
raccordement, comme par exemple le raccordement d’un nouveau groupe de production, le
changement de puissance nominale ou l’évolution significative de la puissance de court-circuit
apportée au niveau de la limite de propriété. Dans cette hypothèse, la SBEE et le Producteur
se rapprochent pour procéder à un examen technique et modifier les termes du Contrat de
Raccordement.
II - 6.2 Consistance du raccordement

a- Caractéristiques des ouvrages de raccordement
Les caractéristiques des ouvrages de raccordement sont décrites dans le contrat de
raccordement notamment en ce qui concerne la tension de raccordement, le respect de
puissances de court-circuit, la gestion et la conduite du réseau et les conditions relatives aux
systèmes de protection.
En cas de non respect des conditions de raccordement prévues dans le contrat de
raccordement, le propriétaire de l’installation ne sera pas autorisé à accéder au réseau.
b- Les systèmes de téléconduite

Les équipements de téléconduite et de télétransmission de l’installation doivent répondre aux
normes internationales et doivent être adaptés et compatibles au système de téléconduite de
la SBEE.
Les informations à échanger avec le réseau sont précisées dans le chapitre II - 6.6 Exploitation
du raccordement.

34
c- Les systèmes de protections

Le réseau électrique, géographiquement étendu et en forte relation avec l’environnement,
doit faire face à des agressions du milieu extérieur, d’origine climatique (foudre, tempêtes, …)
ou autres (agression mécanique des câbles souterrains, contacts avec la végétation,
accidents…), ou à des défaillances de ses composants (pannes matérielles…). La plupart se
traduisent par des courts-circuits qui doivent être éliminés par la mise hors tension des
ouvrages concernés.
Selon la configuration du réseau, l’élimination d’un court-circuit est donc susceptible
d’entraîner une interruption fortuite de l'alimentation d'un point de livraison. Et en fonction
de sa durée et de la conception de l’installation raccordée, cette interruption fortuite
provoque généralement la coupure des installations situées en aval de ce point de livraison et
peu entraîner des dommages. Il convient donc de mettre en œuvre des moyens visant à limiter
le nombre et la durée de ces coupures.
Les systèmes de protection tiendront compte du mode de raccordement et le schéma
d’exploitation du réseau qui sont des éléments essentiels pour limiter les coupures affectant
les installations raccordées : un schéma d’exploitation bouclé, qui permet la mise hors tension
d’un ouvrage du réseau sans coupure des installations raccordées, est largement plus
favorable qu’un raccordement en antenne ou en piquage.
Une bonne partie des courts-circuits (essentiellement sur le réseau aérien) est fugitive et la
mise hors tension de l’ouvrage concerné suffit à supprimer la cause du défaut. Le réseau est
donc équipé d’automates de réenclenchement permettant de remettre rapidement l’ouvrage
sous tension et donc de limiter la durée de la coupure. Ainsi, est-il possible d’éviter une
coupure longue en limitant la perturbation à une coupure brève, voire très brève?
En cas d’échec de ces automates de réenclenchement ou en leur absence, le basculement
(automatique ou manuel) sur une autre alimentation ou la reconfiguration du réseau, lorsque
cela est possible, permettent de limiter la durée de la coupure. En dernier recours, la
réparation de l’ouvrage défaillant permet de mettre fin à la coupure.
Les Producteurs contribuent à la continuité et à la qualité de la tension.
Les performances du système de protection de leur installation, par une élimination sélective
et rapide des courts-circuits, permettent d’éviter des coupures et de limiter les creux de
tension sur le réseau.
Les perturbations produites par leur installation, en matière de fluctuations rapides de tension
(à-coup de tension, flicker), de déséquilibre et d’harmoniques, doivent être limitées à des
seuils précisées dans le chapitre II - 7 Exigences techniques de raccordement.
Le Producteur doit remettre à la SBEE pour approbation la structure du système de protection
de son installation ainsi que les seuils d’action correspondant à chaque protection (alarme,
déclenchement, autres actions, temporisations …).
Les disjoncteurs HT, MT ou BT des installations de production avec centrales conventionnelles
et susceptibles de coupler ou de boucler une portion du réseau, doivent être munis de
dispositif de contrôle de tension et de synchronisme. Ces équipements serviront pour
autoriser les enclenchements manuels (et éventuellement les réenclenchements triphasés
automatiques).
Ces manœuvres doivent alors obéir aux principes suivants :
► Tout ordre d’enclenchement manuel ou de réenclenchement triphasé est exécuté.

automatiquement si une et une seule des tensions du réseau ou du Producteur est
présente. Dans le cas de la présence des deux tensions, l’ordre sera exécuté après
la vérification du synchronisme (amplitude, fréquence et déphasage) par le relais

35
de contrôle de synchronisme.
► L’enclenchement manuel du disjoncteur n’est pas conditionné par la présence ou

l’absence des tensions si les sectionneurs qui lui sont encadrant sont ouverts.
► Dans le cas de la fusion fusible du transformateur de tension, la tension sera vue

comme absente, il faut alors interdire la fermeture du disjoncteur.
► Toute mise en route de cycle de réenclenchement triphasé ou d’enclenchement

manuel entraîne un contrôle de la durée du cycle. En effet, si après une durée
prédéterminée, les conditions de tension n’ont pas permis la fermeture du
disjoncteur, le cycle sera désarmé.
► Tout ordre d’enclenchement manuel doit être verrouillé quand un cycle de

réenclenchement automatique est en cours.
Le contrôle de la présence et de l’absence de tensions doit se faire par des relais monophasés
à minimum et à maximum de tension. La vérification du synchronisme doit se faire par le relais
de contrôle de synchronisme.
Chaque circuit courant (mesure ou protection) doit être muni de boîtes d’essais courant
installées en aval du court-circuiteur de courant.
Chaque circuit tension doit être muni de boîtes d’essais tension installées en aval de son
appareillage de protection.
Ces équipements doivent être conçus et installés de façon à ce que les mesures et les essais
ne doivent pas compromettre le fonctionnement des installations.
II - 6.3 Réalisation du raccordement

a- Réalisation des ouvrages de raccordement au réseau de la SBEE
La SBEE est responsable de la réalisation des ouvrages de raccordement faisant partie de
sa propriété. Ces ouvrages seront réalisés selon les règles de l’art et conformément à la
réglementation en vigueur.
b- Travaux de raccordement
A compter de l’obtention des autorisations administratives, les travaux seront terminés
dans un délai fixé dans le contrat de raccordement. Cette durée sera prolongée de plein droit
en cas d’événement indépendant de la volonté de la SBEE, notamment dans les hypothèses
énumérées ci-après :
 Opposition aux travaux ;

 Recours contentieux à l’encontre des autorisations administratives empêchant la
réalisation ou la poursuite des travaux ;
 Modification de la réglementation imposant des contraintes supplémentaires
pour la réalisation des ouvrages de la SBEE ;
 Travaux complémentaires demandés par le Producteur ou imposés par
l’administration ;
 Interruptions imputables au Producteur, en particulier celles provoquées par les
retards de paiement ;
 Découverte des d’éléments du patrimoine archéologique sur site.

36
c- Date de mise à disposition des ouvrages de raccordement

La date de mise à disposition des ouvrages de raccordement devant desservir l’installation est
fixée dans le contrat de raccordement.
En cas de non-respect de cette date résultant soit du dépassement de la durée des
travaux, soit d’un manque de diligence de la SBEE dans la conduite des procédures
administratives restant à réaliser à la date de signature du présent contrat, la SBEE versera au
Producteur, à titre de dommages et intérêts, une indemnité libératoire égale à 0,2 %, par
semaine de retard imputable à la SBEE, du montant forfaitaire du raccordement prévu dans
le contrat de raccordement. Cette indemnité totale sera plafonnée à 10 % de ce montant
forfaitaire.
Le manque de diligence de la SBEE dans la conduite des procédures devra être établi par
Le producteur.
La SBEE notifie la date effective de mise à disposition des ouvrages de raccordement au
Producteur.
d- Sous traitance du raccordement

La SBEE se réserve le droit de demander au Producteur de réaliser les infrastructures de
raccordement au réseau telles que décrites dans ce document. Le corridor de passage des
infrastructures de raccordement au réseau sera mis à disposition, libre de tout recours social,
expropriation et dédommagement, avant la réalisation des travaux.
Les infrastructures de raccordement seront réceptionnées par la SBEE tel que défini dans la
Convention de Concession. Suite à l’émission du procès-verbal de réception par la SBEE, la
propriété des infrastructures de raccordement sera transmise à titre gracieux à la SBEE
conformément à la Convention de Concession. A partir de cet instant, la SBEE sera responsable
de l’exploitation et de la maintenance de ces infrastructures sans préjudice aux obligations
contractuelles du Producteur de garantie matériel et de parfait achèvement.
e- Capacité limitée du réseau

Si l’étude de raccordement de l’Installation montre que la capacité du réseau de la SBEE ou de
la CEB est insuffisante pour assurer le transit de l’énergie et qu’il est nécessaire de procéder à
des adaptations ou des renforcements de réseau après la date de mise en service industriel
de l’Installation, le Producteur, informé des résultats de cette étude, devra limiter le
fonctionnement de son Installation sur demande de la SBEE,
Ces limitations peuvent être de deux types, curatif ou préventif :
► On parle de limitation en préventif lorsqu’il n’est pas possible pour la SBEE de

maîtriser des contraintes susceptibles d’apparaître sur des ouvrages, ni par un
nombre limité d’actions manuelles, ni par le fonctionnement de dispositif(s)
automatique(s), dans un délai imparti. Ces contraintes nécessitent donc une
limitation préalable de l’injection afin de se prémunir contre l’ensemble des
incidents possibles. Le traitement préventif peut être mis en œuvre, en particulier,
lorsque les ouvrages concernés ne disposent pas de capacités de surcharge ou
lorsque celles-ci sont insuffisantes. La maîtrise des transits, et donc de la sûreté de
fonctionnement du réseau, peut induire de la part de la SBEE des demandes de
limitation effectuées la veille pour le lendemain sur des durées à préciser pouvant
atteindre 24 heures (durée de limitation supérieure à la durée du risque de
limitation).
► On parle de limitation en curatif si les contraintes susceptibles d’apparaître sur des

37
ouvrages peuvent être maîtrisées par un nombre limité d’actions manuelles ou par
le fonctionnement de dispositif(s) automatique(s), dans un délai imparti.
II - 6.4 Essais et mise en service du raccordement

a- Mise en service du raccordement
Avant la mise sous tension du raccordement, la SBEE et le Producteur vérifient :
► Les responsabilités de chaque acteur pour assurer une bonne insertion de

l'installation dans le système électrique ;
► Les conditions techniques du fonctionnement de l’installation, en régime normal et
en régime d’incident ;
► Les règles d’exploitation en cas de travaux ou d’incident sur l’installation ou le
réseau de la SBEE ou le réseau de la CEB ;
► Les règles de conduite ;
► Les informations à échanger en prévisionnel, en temps réel et à posteriori, y compris
avec le centre de conduite.
La mise en service définitive sera prononcée après la réalisation de tous les essais
nécessaires pour la vérification des performances garanties de l’installation. Ces essais
seront listés en commun accord et décrits dans la convention de raccordement de
l’installation.
II - 6.5 Contrôle de performances de l’installation

Avant la mise sous tension de la liaison ainsi que l’installation, la SBEE procède à la
vérification:
► Des documents d’études de l’installation (plans, matériels, performances…) ;

► De la conformité de l’installation aux cahiers des charges avant sa mise en service
et essai du système de protection et de téléconduite ;
► De la conformité après mise en service et essais de performance de l’installation.
Une liste non exhaustive des essais de performance est donnée dans le chapitre IV-
paragraphe : IV - 1 Conformité de l’installation et réception technique.
II - 6.6 Exploitation du raccordement

a- L'exploitation en régime normal
En régime normal, la liaison doit être fermée de manière permanente. Elle n'est ouverte
que sur action automatique des organes de protection ou pour des interventions
programmées.
Toute anomalie constatée pouvant en affecter le fonctionnement doit être communiquée au
chargé d'exploitation de la SBEE. L'exploitation de la liaison est assurée par la SBEE.
b- Les interventions programmées

Toute intervention programmée par la SBEE sur la liaison ou par le Producteur sur
l'Installation devra faire l'objet d'un échange de messages écrits 24 h à l'avance.

38
c- La coordination des programmes d’entretien

Un planning d'entretien pluriannuel des Installations est arrêté d'un commun accord entre le
Producteur et la SBEE.
d- Les arrêts fortuits

En cas d'incident imposant l'arrêt de la fourniture d'énergie électrique, la partie sinistrée
doit informer l’autre partie de la cause et de la durée probable de l'arrêt dans les meilleurs
délais et au maximum dans les deux heures qui suivent l'incident. La SBEE peut mettre hors
service la liaison en cas de nécessité.
e- Les interventions dans le poste de transformation de l'installation

Le Producteur doit informer la SBEE par les moyens de communication cités au paragraphe "f
"ci dessous, pour avis et accord préalable, des opérations qu'il compte réaliser à l'intérieur de
son poste d’évacuation, en précisant :
► La nature des opérations ;

► La date et l'heure proposée du début des opérations, avec indication de la durée ;
► Les manœuvres à effectuer ;
► Le nom du responsable des opérations.
Le poste d'évacuation doit être à tout moment accessible aux agents de la SBEE pour contrôle
et vérification.
f- Communication avec le centre de conduite et informations nécessaires pour

l’exploitation
Le système de télécommunication déployé sera basé principalement sur des liaisons par fibre
optique de type monomode conforme à la norme UIT-G.652. Chaque câble comprendra 48
fibres optiques.
Des équipements fibre optique SDH STM-1 (155 Mbit/s) associés à des multiplexeurs
numériques PDH seront raccordés aux câbles à fibres optiques de manière à fournir des
canaux redondants pour la transmission des données, les liens téléphoniques, comptages et
les téléprotections.
Les postes d'évacuation seront dotés d’équipements télécommunication tels que les RTU et
les multiplexeurs. Le design et la configuration des équipements seront préalablement soumis
à la SBEE pour validation.
Le centre de conduite requiert en temps réel des informations en provenance de chaque
centrale pour lui permettre d'exploiter efficacement le réseau. Ces informations doivent être
fournies sous une forme compatible avec les équipements du centre de conduite. Les
informations requises en temps réel pour toutes les installations de production dont la
puissance est égale ou supérieure à 400 kVA, qui varient selon la puissance de la centrale, sont
précisées dans le tableau ci- dessous.

39
Tableau 7 : Informations requises par le centre de conduite de la SBEE
Informations requises Intervalle de mise à

jour
MW,MVAR,kV,A,lavitesseetladirectiondesvents, température,
pressionatmosphérique, Irradiation, au(x) point(s)de Télémesure(TM) Temps réel
raccordement
Disjoncteur de raccordement Télésignalisation

Temps réel
(Etat)
La capacité disponible d’une centrale EnR et d'une centrale (MW) Journalier
conventionnelle
La prévision du vent/irradiation et La prévision résultante de
la puissance électrique injectée à partir des installations de Journalier
(MW)
production d’électricité à partir des énergies renouvelables
La mise à jour des prévisions du vent/irradiation et les

prévisions résultantes des puissances électriques injectées à (MW) Horaire
partir des centrales EnR
g- Réglage fréquence/puissance
Le réglage de la fréquence répond à deux exigences :
 Satisfaire les Producteurs : le maintien de la fréquence proche de sa valeur nominale

est nécessaire au fonctionnement optimal des matériels électriques et des processus
des producteurs, conçus pour un fonctionnement sur une plage de fréquence donnée.
De trop grandes excursions de fréquence sont inadmissibles pour certains matériels et
peuvent conduire à des disfonctionnements dans les installations des Producteurs.
 Assurer la sûreté de fonctionnement du système électrique : éviter les écroulements
de fréquence. L’évolution de la fréquence est l’image directe du déséquilibre entre la
production et la consommation :
• La fréquence augmente, lorsque le bilan production - consommation est
excédentaire ;
• La fréquence diminue, lorsque le bilan production - consommation est
déficitaire.
Face aux évolutions normales de la consommation et aux divers aléas rencontrés en
exploitation (pertes de groupes de production ou de charge…), le maintien de l’équilibre
production consommation et le maintien d’une valeur satisfaisante de la fréquence
nécessitent d’adapter en permanence le niveau de la production à celui de la consommation.
Pour réaliser cette adaptation du niveau de production, il faut disposer de réserves de
puissance mobilisables soit par le biais d’automatismes (réglages primaire et secondaire), soit
par l’action des opérateurs (réglage tertiaire).
Le principe retenu pour disposer d’une capacité de réglage de la fréquence conforme
consiste à ce que la réserve globale de puissance soit, en tant que possible, répartie entre tous
les producteurs au prorata de leur production disposant d’installations à capacité constructive
en fonctionnement, tout en laissant à ces producteurs la possibilité d’affecter cette réserve à
leurs installations. Ce choix permet de :
a. Garantir la disponibilité de la réserve en cas d’aléa sur une installation participante ou

40
en cas d’aléa conduisant à la séparation du réseau en parties non synchrones ;

b. Garantir la dynamique de restitution de l’ensemble en minimisant la plage de réglage
individuelle des installations ;
c. Permettre, autant que possible, une autonomie d’exploitation des producteurs en leur
permettant de gérer par eux même la constitution des réserves mises à disposition de
la SBEE.
En exploitation, chaque Producteu rdoit mettre à la disposition de la SBEE les capacités de ses
installations. En conformité avec la convention de raccordement, il doit participer au réglage
primaire, secondaire et tertiaire suivant le type de l'installation de production.
h- Réglage de la tension et capacités constructives en puissance réactive

Le réglage de la tension répond à trois exigences :
 Satisfaire les Producteurs : les plages de tension définies dans les contrats de
raccordement conditionnent le dimensionnement des installations de production, et
le respect de ces plages permet le bon fonctionnement de ces installations. Le non-
respect de ces plages contractuelles peut conduire au déclenchement des installations
des Producteurs par fonctionnement de protections.
 Assurer la sûreté de fonctionnement du système électrique : un réglage efficace de la
tension ainsi que des capacités constructives suffisantes en puissance réactive sur les
groupes limitent le risque d’effondrement en tension.
 Respecter les contraintes de fonctionnement des matériels : des tensions trop hautes
entraînent le vieillissement ou la destruction des matériels, des tensions trop basses
provoquent des surcharges dans les lignes, perturbent le bon fonctionnement des
protections et des régleurs en charge des transformateurs et affectent le
fonctionnement des auxiliaires des installations de production et, d’une manière plus
générale, des processus des Producteurs.
De nombreux facteurs font fluctuer la tension : les variations lentes et générales liées aux
cycles d’évolution saisonnière, hebdomadaire et quotidienne de la consommation (sans action
préventive, la tension serait plutôt basse aux heures de pointe et haute aux heures creuses),
et les variations plus rapides et locales liées aux fluctuations aléatoires des consommations,
aux changements de topologie du réseau, aux déclenchements d’ouvrages de transport ou de
groupes de production.
La tension en un point du réseau dépend des forces électromotrices des générateurs
raccordés à proximité, de la puissance réactive consommée ou produite par les lignes et
transformateurs, ainsi que des puissances actives et réactives consommées par les charges.
En situation normale, la tension et la puissance réactive étant des grandeurs fortement
liées, le réglage de la tension s’effectue par le contrôle de la puissance réactive.
Ce contrôle est réalisé : d’une part, au moyen d’éléments passifs de compensation de la
puissance réactive (condensateurs pour la fourniture de puissance réactive et bobines
d’inductance pour l’absorption de puissance réactive) manoeuvrables et localisés au plus près
des besoins de puissance réactive, pour une compensation la plus efficace possible de la
puissance réactive du réseau et des charges, et d’autre part, au moyen des installations de
production pour un réglage fin et rapide de la tension, et surtout pour la réponse aux aléas de
conduite et aux incidents.
La capacité des installations de production à réaliser ce réglage de la tension n’est possible
que si ces dernières disposent de capacités constructives en puissance réactive suffisantes et
si elles sont équipées de moyens dits de réglage primaire et secondaire de tension.

41
II - 6.7 Dispositions diverses

a- Entrée en vigueur et durée du contrat de raccordement
Le contrat de raccordement de l’installation prend effet à la date de sa signature par les
Parties. Il est conclu pour une durée indéterminée sauf résiliation.
Dans le cas où l’Installation n’est pas mise en service deux ans après la mise à disposition
des ouvrages de Raccordement, le présent contrat devient caduc.
b- Assurances
Pendant toute la durée du contrat de raccordement, Le Producteur doit se procurer et
maintenir en vigueur à son propre frais, et doit exiger que ses Entrepreneurs se procurent et
maintiennent en vigueur, une assurance de responsabilité civile couvrant tous les dommages
susceptibles de survenir aux tiers du fait ou à l’occasion de l’exécution du présent contrat ou
imputables au fonctionnement de leurs Installations respectives. La SBEE et son personnel
étant considérés comme tiers vis-à-vis du Producteur.
II - 7 Exigences techniques de raccordement

II - 7.1 Plages de fonctionnement en fréquence
Pour les fréquences d’exploitation normales (48 Hz- 51.7 Hz) les installations de production à
partir des groupes conventionnels et les installations de production d’électricité à partir des
énergies renouvelables raccordées au réseau de haute et moyenne tension doivent rester
connectées au réseau sans interruption tout en fonctionnant, du point de vue des puissances
actives et réactives, en tout point de fonctionnement pour lequel elles ont été conçues.
Pour les fréquences d’exploitation anormales, une période d’exploitation minimale est définie
selon la plage de fréquence du système électrique.
Le tableau ci-dessous présente les plages de fréquence normales et anormales avec les
périodes d’exploitation minimales y afférentes :
Tableau 8 : Les plages de fonctionnement en fréquence
Paramètres d’exploitation de la centrale
f = 47Hz Déconnexion après [20] secondes
47Hz < f ≤ 48Hz Déconnexion après une minute
48Hz < f < 51,7Hz Exploitation illimitée
51.7Hz ≤ f ≤52.0Hz Déconnexion après [20] secondes

42
II - 7.2 Variation de la fréquence en fonction de la puissance active

Pour les installations de production d’électricité à partir des énergies renouvelables et en cas
de fréquence inférieure à 50 Hz, la centrale doit continuer à injecter de l'énergie active jusqu'à
ce que la fréquence soit inférieure à 48 Hz.
En cas de sur-fréquence comprise entre 50 et 50,2 Hz, l'installation doit maintenir la valeur
100% de puissance active.
En cas de fréquence supérieure à 50,2 Hz, l'installation injectera de l’énergie active jusqu’à
51.7 Hz. À partir de 50.2 Hz, l'installation réduit sa puissance au taux de 40%/Hz.
Au-delà de 52 Hz, l'installation est déconnectée.
La figure ci-dessous illustre la variation de la puissance en fonction de la fréquence.
Figure 5 : Variation de la puissance en fonction de la fréquenc
II - 7.3 Plages de fonctionnement en tension

Les installations de production doivent être conçues de manière à produire et livrer au point
de raccordement, d’une manière continue, la puissance active maximale prévue, dans la plage
d’exploitation normale du réseau HT ou MT de la SBEE.
Pour les tensions d’exploitation anormales, une période d’exploitation minimale de
l’installation est définie selon la plage de tension du système électrique.
Le tableau ci-dessous présente les plages de tension normales et anormales avec les périodes
d’exploitation minimales y afférentes :
Tableau 9 : Les plages de fonctionnement en tension
Intervalledetension Période d'exploitation minimale

0.8 Un – 0.85 Un 30 minutes
0.85 Un -0.9 Un 3 heures

0.90 Un – 1.1 Un Illimitée
1.1 Un – 1.2 Un 3 secondes

43
II - 7.4 Exigences lors de la variation de la tension

a- Fonctionnement normal
Les installations de production raccordées sur le réseau HT ou MT doivent participer au

contrôle de la tension de manière continue, dynamique et rapide. Elles doivent être munies
d’un système automatique de régulation de la tension et être en mesure de fournir ou
d’absorber, en régime permanent, la puissance réactive nécessaire au maintien de la tension
dans les limites admissibles de fonctionnement du réseau de la SBEE.
La régulation de la tension dans une centrale EnR, peut être réalisée par l’unité de production
elle-même ou au moyen d’autres équipements ajoutés à la centrale par le Producteur (p.ex.
compensateur synchrone, STATCOM, etc..). Dans tous les cas, la performance du réglage de
tension fournie par la centrale doit être similaire à celle d’une centrale de même puissance
munie d’alternateurs synchrones classiques.
En régime normal de fonctionnement du réseau de transport de la SBEE, la centrale ne doit
pas produire au point de raccordement des variations rapides de tension supérieures à ± 5 %
de la tension nominale.
Afin de permettre à la SBEE d’effectuer un contrôle régional de la tension, les centrales au-
delà d’une certaine puissance, à définir par la SBEE, doivent être conçues et réalisées de
manière à pouvoir recevoir des consignes de source externe visant à réguler la tension du
réseau.
A la demande de la SBEE, une fonction supplémentaire permettant d’améliorer
l’amortissement des oscillations de puissance de l’installation de production pourrait être
ajoutée au régulateur automatique de tension.
b- Exigences lors de variation à la baisse de la tension (LVRT)
Les installations de production d’électricité dont la puissance est égale ou supérieure à 400
kW doivent pouvoir rester en fonctionnement lors de l’apparition au point de raccordement
d’un creux de tension illustré sur la Figure 6.
Pour les défauts asymétriques, la courbe s’applique à la tension la plus basse des trois phases.
Après une perturbation, les installations de production d’électricité à partir des énergies
renouvelables doivent contribuer au retour du réseau en conditions normales d’exploitation
(tension et fréquence).
La puissance active doit être rétablie dans un temps maximal ne dépassant pas une (1)
seconde après le retour de la tension à son domaine de fonctionnement normal.
Pendant la reconstitution de la tension, la puissance réactive ne doit pas être inférieure à la
puissance réactive avant le défaut.

44
Figure 6 : Sous-tension durant laquelle les installations EnR doivent demeurer en service
c- Exigences lors de variation à la hausse de la tension (HVRT)

Une installation de production d’électricité dont la puissance est égale ou supérieure à 400
kVA n’est pas autorisée à se déconnecter en cas de sur tension temporaire au point de
raccordement.
Les installations de production d’électricité à partir des énergies renouvelables doivent aussi
contribuer au retour du réseau en conditions normales d’exploitation (tension et fréquence)
après une perturbation comme indiqué dans la figure 7 ci-dessous.
Figure 7 : Surtension durant laquelle les centrales EnR doivent demeurer en service

45
d- Maintien du courant réactif en cas de LVRT/HVRT
Pour maintenir la tension au cours des situations de creux de tension, une installation de
production d’électricité à partir des énergies renouvelables doit injecter du courant réactif
supplémentaire dans le réseau à l’instar des centrales conventionnelles.
De même, pour réduire la tension aux valeurs admissibles, ces génératrices doivent absorber
le courant réactif, pour les situations de surtensions.
Une caractéristique typique de maintien du courant réactif est représentée sur la figure 8 ci-
dessous :
Figure 8 : caractéristique de maintien du courant réactif
Afin de stabiliser la tension aux bornes du réseau électrique, dans le cas des défauts
symétriques et asymétriques, l’injection ou l’absorption d’un courant réactif supplémentaire
par une unité de production doit satisfaire les conditions suivantes :
 La durée de l’action d’injection ou d’absorption du courant réactif supplémentaire

doit être effectuée dans un délai inférieur au temps minimal d'élimination du
défaut, ce délai est fixé à 60 ms,
 La différence entre la tension avant et après les perturbations U =+/-10%Un1; Un
: est la tension nominale admissible,
 La différence entre le courant avant et après les perturbations Iq = K U2; K est
défini comme étant un facteur de proportionnalité entre le courant et la tension, il
est réglable par le centre de conduite de la SBEE et il est compris entre 0 et 10 (
0≤K≤10),
 La marge de tolérance autorisée pour le courant réactif injecté ou absorbé est
Iq= +/- 20% In ; In: est le courant nominal admissible.
1
U: Différence entre la tension avant la perturbation et après la perturbation au point de raccordement local
(BT) de l’unité de production en p.u. (base: tension nominale de l’unité de production, coté BT).
2
Iq additionnel Courant réactif au point de raccordement local (BT) de l’unité de production en p.u. (base: ln -
puissance active nominale Pn et tension nominale U de l’unité de production). Dans le cas des perturbations
asymétriques, Iq représente le courant dans le système direct et Ut représente la tension dans le système
direct. Iq: Courant réactif total (somme du courant réactif avant la perturbation et le courant réactif additionnel
Iq ). Le courant réactif total peut être limité à une valeur de 1 p.u. (base : ln -puissance active nominale Pn et
tension nominale Un de l’unité de production).

46
II - 7.5 Réglage de la fréquence

Toute installation de production de type conventionnelle raccordée au réseau et ayant une
puissance nominale égale ou supérieure à 400 kVA doit être muni d’un système de régulation
de vitesse doté d’un statisme permanent comportant une plage réglable de 0 à 5 % au
minimum et avec aucune bande morte d’insensibilité en fréquence.
Les installations de production à partir des énergies éoliennes et dont la puissance nominale
est supérieure à 5 MW doivent être dotées d’un système de régulation de fréquence lui
permettant de participer au réglage de fréquence primaire et secondaire. Le but de ce système
est d’obtenir la participation des centrales éoliennes au réglage de la fréquence, en cas de
hausse ou de baisse de fréquence, et ce, au même titre que les centrales conventionnelles.
II - 7.6 Réglage de la tension

Toute installation de production à partir des groupes conventionnels et ayant une puissance
nominale égale ou supérieure à 400 kVA doit participer à la régulation de la tension du réseau
de transport en régimes transitoire, dynamique et permanent.
Chaque groupe synchronisé au réseau doit être équipé d’un système automatique de
régulation de tension. Il doit pouvoir fournir et absorber, en régime permanent, la quantité
de puissance réactive nécessaire au maintien de la tension correspondant au facteur de
puissance dans la plage de facteurs de puissance suivantes :
de cosφ = 0,95 sous-excité à cosφ = 0,8 surexcité
Les valeurs en dehors de cette plage (p. ex. pour les machines synchrones) doivent être
définies contractuellement.
Les installations de production d’électricité à partir des énergies renouvelables doivent
participer au contrôle de la tension du réseau de manière continue, dynamique et rapide. Elles
doivent être munies d’un système automatique de régulation de la tension et être en mesure
de fournir ou d’absorber, en régime permanent, la puissance réactive nécessaire au maintien
de la tension dans les limites admissibles de fonctionnement du réseau de la SBEE.
La régulation de la tension dans une installation de production d’électricité à partir des
énergies renouvelables peut être réalisée par l’installation elle-même ou au moyen d’autres
équipements ajoutés à la centrale par le Producteur (p.ex. compensateur synchrone,
STATCOM, etc..). Dans tous les cas, la performance du réglage de tension fournie par
l’installation doit être similaire à celle d’une centrale conventionnelle de même puissance.
En régime normal de fonctionnement du réseau de la SBEE, une installation de production
d’électricité à partir des énergies renouvelables ne doit pas produire au point de
raccordement des variations rapides de tension supérieures à ± 5 % de la tension nominale.
Afin de permettre à la SBEE d’effectuer un contrôle régional de la tension, les centrales de
production d’électricité à partir des énergies renouvelables au delà d’une certaine puissance,
à définir par la SBEE, doivent être conçues et réalisées de manière à pouvoir recevoir des
consignes de source externe visant à régulariser la tension du réseau.
A la demande de la SBEE, une fonction supplémentaire permettant d’améliorer
l’amortissement des oscillations de puissance de l’installation de production pourra être
ajoutée au régulateur automatique de tension. Le réglage de cette fonction supplémentaire
doit faire l’objet d’un accord entre la SBEE et le Producteur.

47
II - 7.7 Exigences relatives à la puissance active produite

Les installations de production d’électricité à partir des énergies renouvelables doivent être
contrôlables en termes de puissance active et ce, afin de lutter contre un risque sur le réseau
ou une perturbation de l'équilibre du système.
Dans ces situations de fonctionnement exceptionnel, une installation de production
d’électricité à partir des énergies renouvelables doit pouvoir :
 Ajuster la vitesse d’augmentation / de diminution linéaire de la puissance active

produite à la valeur imposée par le centre de conduite de la SBEE (MW/minute),
 Diminuer, sur ordre du centre de conduite de la SBEE, la puissance active produite
jusqu’à la valeur exigée (y compris jusqu’à la déconnexion), en respectant la vitesse
de variation (charge/décharge) établie. La vitesse de variation de la puissance doit
être respectée tant dans le cas de la variation naturelle de la puissance
(l’intensification de la vitesse du vent ou du rayonnement solaire) que dans le cas
des variations de consigne de puissance. Ces dispositions ne se réfèrent pas aux
arrêts intempestifs.
La valeur de la vitesse de variation de la puissance doit pouvoir être réglée dans un intervalle
compris entre 10% de la puissance installée par minute et la vitesse maximale admise indiquée
par le fabricant.
Si une centrale éolienne déclenche en raison du dépassement de la vitesse limite du vent pour
laquelle elle a été conçue, elle doit pouvoir se reconnecter automatiquement quand cette
vitesse revient à des valeurs normales de fonctionnement.
II - 7.8 Exigences relatives à la fourniture/absorption de la puissance

réactive
Toute installation de production d’électricité à partir des énergies renouvelables raccordée au
réseau de la SBEE doit être en mesure, dans toute la plage de tension admissible en régime
permanent (90%Un<U<110%Un), de fournir et d’absorber la puissance réactive
correspondant à un facteur de puissance surexcité et sousexcité égal ou inférieur à 0,95 au
point de raccordement de l’installation de production d’électricité.
Dans le cas d’une tension supérieure à 110% Un ou inférieure à 90% Un les limites de la
puissance réactive peuvent être réduites d’après la Figure 9.
Dans le cas d’une production inférieure à la puissance nominale mais supérieur à 20% de la
puissance nominale, les limites de la puissance réactive sont réduites en proportion de la
puissance active (voir Figure 11).
Dans le cas de P<5% de la puissance nominale, aucune exigence de fourniture de puissance
réactive est demandée. Si P<5%Pn, la puissance réactive doit être près zéro, au moins dans
une plage de +/-5%Pn.

48
Figure 9 : Les limites de la plage de puissance réactive en fonction de la tension (P=Pn) au point de raccordement pour les
centrales EnR avec point de raccordement HT
La fourniture/absorption de puissance réactive pour toute installation de production

d’électricité à partir des énergies renouvelables raccordée au réseau MT de la SBEE est définie
par la Figure 10.

49
Figure 10 : Les limites de la plage de puissance réactive en fonction de la tension (P=Pn) au point de raccordement pour les
centrales EnR avec point de raccordement MT
Les exigences relatives aux limites de fourniture/absorption de la puissance réactive en

fonction de la puissance active (U=Un) pour les centrales de production d’électricité à partir
des énergies renouvelables raccordées sur le réseau HT ou MT de la SBEE sont définies dans
la figure 11 ci-dessous.

50
Figure 11 : Les limites de la plage de puissance réactive en fonction de la puissance active (U=Un) au point de raccordement
pour les centrales EnR avec point de raccordement HT ou MT
Aucun élément des installations du Producteur (p.ex., câbles, limiteurs d’excitation) ne doit
limiter la puissance réactive disponible au point de raccordement.
L’impossibilité de se conformer aux exigences de puissance réactive peut avoir comme
conséquence une restriction de la production de puissance active afin de répondre à cette
exigence.
La puissance réactive fournie doit être déterminée conformément à la situation d’exploitation
du réseau. La détermination doit se rapporter à l'une des trois possibilités suivantes :
► Facteur de puissance (cos φ)

► Valeur de la puissance réactive (Q en MVAR)
► Valeur de tension (U en kV)
II - 7.9 Exigences relatives aux systèmes de protection

Les présentes dispositions s’appliquent à toute installation de production d’électricité à partir
des énergies renouvelables raccordée au réseau haute ou moyenne tension.
a- Principes généraux
Il incombe au Producteur de protéger adéquatement ses installations contre les perturbations
qui surviennent dans ses installations ou dans le réseau de la SBEE.
Le Producteur doit fournir et installer, dans ses installations, des systèmes de protection aptes
à protéger efficacement le réseau.
Les diverses protections installées par le Producteur doivent être coordonnées entre elles, et

51
avec celles du réseau de la SBEE.
b- Equipements de protection
L’installation dont la puissance est égale ou supérieure à 400 kVA, doit être munie d’un
disjoncteur ayant un pouvoir de coupure suffisant pour isoler la zone en défaut située dans
l’installation (défauts internes au Producteur) ou sur le réseau (défauts externes au
Producteur) et quelle que soit la nature du défaut. Un organe de coupure cadenassable, visible
et accessible à tout moment par les agents habilités par la SBEE doit être installé au point de
raccordement. L’installation doit rester en fonctionnement lorsqu’un court-circuit se produit
sur le réseau d’une durée maximale définie par le plan de protection du réseau. Les
protections doivent être rapides et fiables pour tout type de défaut à l’intérieur de
l’installation afin de réduire la durée des perturbations ressenties par le réseau.
La liaison entre l’installation et le réseau doit comporter à chaque extrémité un dispositif
permettant en cas de défaut d’assurer, de façon fiable, la coupure en charge.
Le Producteur a la responsabilité de protéger correctement ses équipements. Ses protections
doivent être rapides et fiables pour tout type de défaut à l’intérieur de ses installations. Ces
protections doivent être soumises à la SBEE pour approbation.
c- Protection de découplage
Les caractéristiques de la protection de découplage dépendent d’une part des caractéristiques

du réseau d’alimentation et d’autre part de celle des équipements de l’installation. Le rôle de
cette protection est de découpler l’installation de production du réseau d’alimentation en cas
de défaut sur le réseau.
La protection de découplage à installer chez le Producteur a pour mission, en cas de défaut
sur le réseau de faire en sorte que l’installation se découple très rapidement afin de ne pas
réalimenter le défaut sur le réseau (problème de sécurité des tiers) et de permettre aux
automatismes du réseau d’assurer leur fonction.
La protection de découplage doit pouvoir déceler les protections suivantes :
a) Protection de tension
La protection de tension comprend une fonction de sous-tension et une fonction de sur-

tension. Cette protection doit être suffisamment sélective pour éviter le déclenchement
indésirable d’installations en cas de perturbations.
Ainsi, la protection de tension doit respecter les exigences du paragraphe II-7.3. Les durées
indiquées dans ce paragraphe fixent les temporisations minimales que doit respecter la
protection de tension.
La protection de tension doit être coordonnée avec les autres protections en place et initier
le déclenchement de la centrale, lorsque requis, pour éviter son exploitation dans des
conditions de tension inacceptables.
b) Protection de fréquence
La protection de fréquence comprend une fonction de sous-fréquence et une fonction de sur-

fréquence. Cette protection doit être réglée à des valeurs de seuils et de temporisations
suffisamment sélectives pour éviter le déclenchement indésirable d’installations en cas de
perturbations. Le réglage de ces protections ne doit en aucun cas interférer avec les moyens

52
mis en œuvre par le centre de conduite de la SBEE pour rétablir la fréquence du réseau après
une perturbation.
Les protections de fréquence doivent respecter les exigences du paragraphe II-7.1.
La protection de fréquence doit être coordonnée avec les autres protections en place et initier
le déclenchement de la centrale, lorsque requis, pour éviter son exploitation dans des
conditions de fréquence inacceptables.
c) Protection de courant
La protection de courant comprend une protection contre les court-circuits biphasés et

triphasés et une protection contre les court-circuits monophasés avec un relais à maximum
de courant homopolaire à installer.
La protection de débouclage n'est pas exigée pour les installations de puissance inferieure à
400 kVA.
d- Sélectivité
Les centrales raccordées au réseau ayant une puissance égale ou supérieure à 400 kVA doivent
demeurer en service sans déclenchement aussi longtemps que possible en cas de
perturbations sur le réseau.
Les systèmes de protection des installations du Producteur doivent être suffisamment
sélectifs pour éviter des déclenchements indésirables lors de telles perturbations sur le
réseau. Ainsi, aucune protection ne doit occasionner le déclenchement d’installations,
directement ou indirectement, pour les variations de tension de courant ou de fréquence.
II - 7.10 Système de comptage

La mesure de l'énergie injectée par le Producteur sur le réseau de la SBEE sera effectuée au
moyen de compteurs électroniques télé-relevables qui sont la propriété du Producteur. La
SBEE pourrait procéder à leur vérification aussi souvent qu’elle le jugera nécessaire.
Les compteurs suivants doivent être installés :
Deux compteurs de l’énergie, livrés par la SBEE sont fournis et installés par le Producteur à ses
frais au point d’injection. Les deux compteurs doivent afficher 4 quadrants (actif/réactif,
import/export) conformément aux normes de la Commission Electrotechnique
Internationale de classe de précision 0,2S en actif et 2 en réactif. Un des compteurs est
référencé en tant que compteur principal et l’autre en compteur redondant, ils seront
consignés dans un procès- verbal signé par la SBEE et le Producteur.
Les compteurs d’énergie livrée doivent être télé-relevables via un protocole de
communication approuvé par la SBEE (ligne téléphonique fixe, GSM, fibre optique, etc…).
Les réducteurs de mesure (transformateurs de courant et transformateurs de tension) des
énergies produites et fournies sont fournis par le Producteur. Ils doivent être de classe de
précision 0,2. Les réducteurs de mesure devront avoir 2 noyaux pour les besoins de mesure.
Le compteur principal et le compteur redondant devront être connectés chacun à un noyau
distinct du transformateur de courant.
Pour garantir la précision de la chaîne de comptage, les câbles des transformateurs de tension
devront être choisis de sorte que toute chute de tension soit inférieure ou égale à 0,1% de la
tension nominale.
Les systèmes de comptage (transformateurs de courant, transformateurs de tension,
compteurs, etc…) des énergies produites et fournies (livrées) doivent être approuvés par la

53
SBEE. Les compteurs seront soumis au contrôle métrologique légal conformément à la

réglementation au Bénin.
La SBEE choisit la tension de référence à laquelle se fait le comptage. L'emplacement proposé
par le Producteur pour l'installation de ses compteurs doit faire l'objet d'une acceptation par
la SBEE. Les compteurs ne peuvent pas être installés dans un poste de la SBEE ou sur le réseau
de la SBEE.
La SBEE aura accès, en tout temps, directement et immédiatement au poste d'évacuation et
aux compteurs de mesure pour relever les deux composantes actives et réactives en puissance
et en énergie.
Les modalités de facturation seront effectuées selon le tarif et le système de facturation en
vigueur.
II - 7.11 Qualité de l’onde

Les exigences suivantes visent à limiter les perturbations de l’onde électrique produite par les
installations du Producteur, de façon à ne pas compromettre la qualité de l’alimentation
électrique fournie aux clients raccordés au réseau de la SBEE.
Les installations du Producteur doivent être conçues et exploitées de façon à respecter les
limites y afférentes. Ces limites ont trait aux perturbations suivantes: Flicker (papillotement)
et fluctuation de tension, Harmoniques de tension, Interférence de téléphone, Interférence
de télécommunication.
Afin de s’assurer que les installations du Producteur respectent les limites d’émission permises
sous toutes les conditions d’exploitation envisageables, la SBEE se réserve le droit d’exiger au
Producteur de procéder à des essais ou mesures effectués par une tierce partie spécialisée
avant la mise en service de l’installation.
a- Harmoniques
Concernant les harmoniques, les opérateurs de réseau doivent en règle générale se conformer
aux limites de tension harmonique à tous les nœuds de leur réseau (niveaux de compatibilité).
L'attribution de limites de distorsion de la tension harmonique pour chaque site et chaque
application de raccordement doit prendre en compte toutes les génératrices existantes et
toutes les charges ainsi que toute génératrice ou charge qui pourrait être reliée au réseau à
l'avenir.
Pour ce faire, la définition des limites de distorsion harmonique doit faire l’objet d’une étude
spécifique tel que décrite par le texte de la norme CEI/TR 61000-3-6 version 2008.
b- Papillotement (Flicker)
Le papillotement de la lumière ou le flicker est une sensation visuelle, produite généralement
par des charges fluctuantes à cadence fixe (machine à souder par exemple) ou erratique (cas
des fours à arc).
Les aérogénérateurs des centrales éoliennes peuvent provoquer le papillotement.
La cause principale de l’émission du flicker par les aérogénérateurs est le vent turbulent.
D’autres phénomènes peuvent causer le flicker comme :
 Effet d’ombre de la tour ;

 Erreur de pitch des pâles ;
 Erreur d’orientation du rotor.
L'évaluation finale de la sévérité du flicker selon la norme CEI 61000-4-15 s'exprime par deux

54
paramètres : le Pst (short time) et le Plt (long time).

le tableau ci-dessous donne les limites acceptables du flicker.
Tableau 10 : Les limites acceptables du flicker
Réseau BT Réseau MT Réseau HT

Pst 1,00 1,00 0,79
Plt 0,74 0,74 0,58
c- Déséquilibre de tension
Les installations de production, doivent être conçues de manière à supporter, sans
déclenchement, des déséquilibres de tension pouvant atteindre 2% (le rapport de la
composante inverse sur la composante directe, Vi/Vd) en régime permanent sur le réseau de
la SBEE et des déséquilibres de tension en cas de défaut.
d- Composante continue
Les caractéristiques des onduleurs des installations photovoltaïques à raccorder sur le réseau
haute ou moyenne tension doivent être conformes à la norme DIN VDE 126-1 en vigueur ou
une norme équivalente.
e- Interférence de téléphone
Le facteur de forme harmonique téléphonique THFF (Telephon Harmonic Form Factor) est
défini comme : THFF = √Σ (Vn. Fn/V1)2
Où :
Vn : tension harmonique d’ordre n en Volt
V1 : tension fondamentale en Volt
Fn = Pn. (n. f1/800)
f1 : fréquence fondamentale en Hz
Pn est est le poids psophométrique relative à l’harmonique n dans un circuit de
télécommunication comme déterminé selon le CCITT (directive en matière de la protection
des lignes de télécommunication contre des effets nocifs des lignes électriques, CCITT 1988).
La valeur de THFF n’excèdera pas 1,0 % au point de raccordement.
f- Interférence de télécommunication
L’interférence de télécommunication produite par le parc éolien ne doit pas dépasser 35 db
(0 db = 0.775 V) dans la plage de fréquence de (40…500) kHz, mesurée sur un accouplement
conventionnel de PLC (Power Line Carrier) au point de raccordement.
La largeur de bande de fréquence mesurée sera d’au moins 2 kHz.
g- Exigences additionnelles en matière de qualité de l’onde électrique

Compte tenu des diverses particularités des équipements de production d’électricité et de
l’évolution des technologies utilisées, la SBEE pourrait, au besoin, spécifier des exigences
additionnelles en matière de qualité de l’onde électrique que devront respecter les
installations du Producteur pour préserver une qualité de service adéquate. Ces exigences
additionnelles pourront être définies en fonction du type de production, du mode de
raccordement ou des caractéristiques du réseau auquel les installations du Producteur sont
raccordées.

55
II - 8 Régulation de fréquence- Réponse inertielle

Les centrales éoliennes dont la puissance installée est supérieure à 5 MW doivent être dotées
d’un système de réponse inertielle qui fait varier la puissance active de manière dynamique
et rapide d’un minimum d’environ 5% de la puissance disponible pendant 10 s au moment
d’une excursion importante et temporaire de la fréquence du réseau.
Ceci est dans le but de contribuer à l’inertie du système à l’instar des moyens conventionnels
pour ralentir les déviations de la fréquence.
Le système de réponse inertielle doit être doté d’un système d’activation qui sera activé à la
demande du centre de conduite de la SBEE.

56
III - Code exploitation
III - 1 Rôle des producteurs raccordés au réseau de la SBEE

Les producteurs doivent :
 Lorsqu'elles sont disponibles, mettre les installations de production à disposition de la

SBEE
 Exploiter les unités de production.
 Coordonner avec la SBEE la planification des arrêts des installations de production.
Les installations de production qui ont la capacité doivent, contribuer au réglage de la
fréquence et de la puissance, en participant au :
 Réglage primaire de la fréquence.

 Réglage secondaire puissance – fréquence
 Réglage tertiaire de la puissance.
III - 2 Réglage primaire

Le réglage primaire permet d’asservir la puissance de l’installation aux variations de la
fréquence du réseau.
Chaque installation de production doit être capable de fournir la totalité de sa réserve
primaire.
III - 3 Réglage secondaire

Le réglage secondaire permet d'asservir un pourcentage du niveau de puissance de
l'installation en fonction de la valeur d'un signal fournit parla SBEE ou la CEB.
III - 4 Réserve tertiaire

Les installations de production de l’électricité programmées pour constituer la réserve
tertiaire sont mises à la disposition de la SBEE. Ces installations permettent, le cas échéant,
degarantir une réserve de puissance permettant d’assurer le maintien de la réserve
secondaire quipourrait être mobilisée du fait des contraintes du réseau et/ou modification du
programme deproduction.
III - 5 Règles d’exploitation du système électrique

Pour une bonne exploitation de son reseau électrique, la SBEE :
 Elabore, pour les besoins de prévisions en combustible, la prévision annuelle de la

demande d’énergie avec un détail mensuel et une indication des pointes maximales de
la demande;
 Elabore la prévision hebdomadaire qui doit inclure la demande quotidienne

57
d’électricité avec un horizon de sept jours et un détail horaire.

 Elabore la prévision journalière demi-horaire de la demande d’électricité.
 Détermine sur la base des déclarations de disponibilité et d’indisponibilité des groupes
de production d’électricité, la capacité de production pour la satisfaction de la
demande d’électricité et de la réserve requise.
 Etablit la prévision annuelle de fonctionnement du système électrique, l’année N pour
l’année N+1.
 Etablit, en cours d’année, la prévision mensuelle de fonctionnement du système
électrique.
La SBEE prépare les programmes quotidiens d’utilisation des groupes de production. Il
détermine l’utilisation optimale des groupes afin de minimiser le coût total d’exploitation
(comprenant le coût de démarrage, le coût de combustible, l’exploitation et la maintenance)
tout en satisfaisant la demande totale prévisible d’énergie. Le placement des moyens de
production tient compte des contraintes suivant :
 Le programme d’échange avec les systèmes voisins ;

 Le besoin en réserve ;
 La sécurité du réseau ;
 Les pertes de transport.
La SBEE veille aussi au placement prioritaire des installations de production de l’électricité
générée à partir des énergies renouvelables.
III - 5.1 Conduite en temps réel du système électrique

a- Conditions normales d'exploitation du réseau
Elles sont caractérisées par le fonctionnement continu et stable des producteurs (groupes,
consommateurs, interconnexions) à l'intérieur des plages de fréquence et de tension
spécifiées dans le présent document ainsi que la qualité de l'onde de tension délivrée aux
producteurs.
b- Equilibre production – consommation

La SBEE est chargée d'assister la CEB dans le maintien de la stabilité de la fréquence. Dans ce
cadre, elle met en place un mécanisme d’ajustement production-consommation. Ce
mécanisme, doit permettre notamment à la SBEE :
- D'assister la CEB pour stabiliser la fréquence dans sa plage nominale en assurant en temps
réel l’équilibre production-consommation (y compris les échanges sur les interconnexions
internationales) ;
- D'assister la CEB pour les problèmes de congestions du réseau.
c- Contrôle des groupes de production d’électricité participant au réglage de la

fréquence
La SBEE est chargée du contrôle, en temps réel, de la performance des groupes de
production d’électricité. Pour cela, elle doit :
 Contrôler la disponibilité des groupes de production d’électricité ;

 Contrôler les niveaux de production pour minimiser les niveaux d’échanges
involontaires sur les interconnexions internationales selon les critères adoptés ;
 S’assurer que le nombre des groupes de production participant au réglage de

58
puissance ainsi que le volume des réserves de puissance est suffisant pour remplir
l’obligation d’équilibre entre la production et la consommation et les échanges sur les
interconnexions internationales ;
 Contrôler et tester périodiquement la réponse des groupes de production d’électricité
au réglage de puissance ;
 Assister la CEB pour contrôler, en continu, la performance de la zone de réglage, dont
la CEB a la charge, en utilisant les données enregistrées de la fréquence, l’écart de
réglage et les flux de puissance sur les interconnexions internationales.
III - 5.2 Conduite du système électrique en situation d’urgence

Les installations de production raccordées au réseau, doivent être conçues pour pouvoir
contribuer, pour des durées limitées, au soutien du système électrique lorsqu’il est en régime
exceptionnel.
Les installations de production doivent pouvoir rester connectées au réseau, de manière
constructive, durant les régimes exceptionnels en fréquence et en tension qui peuvent se
produire sur le réseau de la SBEE ou de la CEB. Le chapitre II - 7 Exigences techniques de
raccordement décrit les performances minimales associées au fonctionnement dans ces
domaines exceptionnels, en particulier en termes de limitation de capacité de production
active.
En cas de détection de situation anormale, la SBEE met en œuvre les procédures
d’exploitation en situation d’urgence du système électrique en collaboration avec la CEB et les
Producteurs raccordés au réseau.
Ces procédures sont établies par la SBEE en coordination avec la CEB et les Producteurs
raccordés au réseau.
La SBEE doit entreprendre toutes les actions qu’il juge nécessaires pour faire face à une
situation d’urgence telle que :
 Catastrophes naturelles ;
 Effondrement du système informatique de gestion de la conduite du système
électrique ;
 Impossibilité technique, temporaire ou permanente, pour la SBEE de distribuer de
l’électricité en raison de perturbations sur son réseau;
 Manque avéré de capacité de production ;
 Risque de perte de stabilité.
Toute action entreprise par la SBEE pour remédier à une situation d’urgence doit être
temporaire et prioritaire tant que la situation d’urgence persiste.
Parmi les actions qu’elle peut entreprendre, la SBEE peut notamment :
 Requérir la modification du programme de puissance active des groupes de production

d’électricité ;
 Différer un arrêt programmé des groupes de production d’électricité ;
 Mettre hors service les interconnexions avec les réseaux voisins ;
 Procéder à une réduction volontaire de la charge quand cela est nécessaire afin
d’équilibrer la demande à la production et maintenir la stabilité et/ou l’intégrité du
système électrique;
 Faire fonctionner temporairement le système électrique dans des domaines de
fréquence et de tension hors du domaine permanent, tel que spécifié dans le chapitre

59
II - 7 Exigences techniques de raccordement.
III - 5.3 Reconstitution du réseau

A la suite d’un événement conduisant à une mise hors tension de tout ou d’une partie du
réseau de la SBEE ou de la CEB, il appartient à la SBEE d’entreprendre dans les meilleurs
délais la reconstitution du réseau.
Un premier besoin du réseau vis-à-vis des installations de production retenues comme
devant participer à la reconstitution du réseau est d’avoir la capacité à:
 S’ilôter et de se maintenir dans cet état en attendant soit le retour de la tension sur le
poste de raccordement ou en renvoyant la tension sur un réseau mort.
 Démarrer en autonome ‘’Black Start ‘’
La capacité d’ilotage et/ou de black start sera précisée dans la convention de raccordement.
III - 5.4 Gestion des interconnexions

Bien que la gestion des interconnexions est confiée à la CEB, la SBEE doit :
 Veiller à ce que les échanges d’électricité programmés sur les interconnexions

internationales ne dépassent pas les capacités de transfert fixées.
 En cas de contraintes affectant la sécurité du système électrique ou d’insuffisance
conjoncturelle de capacité de production, la SBEE peut changer les niveaux des échanges
internationaux.
III - 6 Gestion des moyens de production

III - 6.1 Gestion des indisponibilités des moyens de production
La fiabilité de la programmation de l'équilibre production-consommation repose
particulièrement sur la disponibilité des installations de production et sur la maîtrise de leurs
indisponibilités fortuites ou programmées. La SBEE et les Producteurs ont une obligation
mutuelle de coordination.
a- Programmes d’arrêt pour entretien des groupes de production d’électricité

La SBEE, en collaboration avec les Producteurs, arrête annuellement, après étude, un
programme d’entretien des groupes de production d’électricité précisant les dates d’arrêt et
de recouplage.
Le programme d’arrêt des groupes de production d’électricité pour entretien doit être
coordonné avec le plan de retrait pour entretien des ouvrages du réseau.
Le programme d’entretien des groupes de production d’électricité ne doit pas affecter la
satisfaction de la demande d’électricité et la fiabilité du système électrique.
En cas de problème de satisfaction de la demande d’électricité, la SBEE peut demander aux
Producteurs de réaménager et/ou de modifier le programme d’arrêt pour entretien des
groupes de production d’électricité.
Les Producteurs ont l’obligation de notifier chaque année à la SBEE le programme d’arrêt
pour entretien de l’année suivante de leurs groupes de production d’électricité. La date de

60
notification ainsi que la description du contenu du programme d’arrêt sont définies dans le
contrat de raccordement.
b- Arrêt pour entretien non programme des groupes de production d’électricité

Les Producteurs formulent, dès qu’ils ont la connaissance, à la SBEE les demandes d’arrêt
pour entretien non programmé des groupes de production d’électricité. Une réponse est
notifiée au Producteur par la SBEE après étude de la situation du réseau et de l’impact de
l’arrêt pour entretien non programmé. En cas d’apparition de contraintes pour la satisfaction
de la demande, la SBEE peut proposer au Producteur une anticipation ou un différé de la
période d’arrêt.
c- Arrêt d’urgence des groupes de production d’électricité

En cas d’arrêt d’urgence de groupe de production d’électricité par le Producteur, celui-ci
informe immédiatement la SBEE qui prendra les dispositions nécessaires pour la satisfaction
de la demande d’électricité notamment la mobilisation de la réserve et/ou le démarrage
d’urgenced’autre(s) groupe(s) de production déclaré(s) disponible.
d- Prolongation de la période d’arrêt des groupes de production d’électricité

En cas de prolongation de la période d’arrêt ou de limitation de performance du groupe
de production d’électricité, les Producteurs doivent informer la SBEE afin qu’elle puisse
prendre les dispositions nécessaires pour la satisfaction de la demande d’électricité et la
garantie de la sécurité du système électrique.
e- Indisponibilité partielle des groupes de production

En cas d'indisponibilité de certaines exigences de performances telles que requises dans
le présent document (réglage de fréquence, de tension, limitation en réactif, ..), les
Producteurs doivent informer la SBEE sans délai afin qu’elle puisse estimer les conséquences
de ces indisponibilités.
III - 6.2 Gestion des réserves de puissance

La SBEE est responsable de l’évaluation des volumes et des localisations des réserves de
régulation nécessaires au fonctionnement du système électrique et à la résolution des
déséquilibres Production - Consommation.
Les réserves de régulation à déterminer par la SBEE concernent :
 La réserve de régulation primaire ;

 La réserve de régulation secondaire ;
 La réserve de régulation tertiaire ou réserve froide.
La SBEE détermine sur la base de critères techniques pour chaque tranche horaire de
programmation, le volume et la localisation des réserves de régulation secondaire et tertiaire.
Les Producteurs retenus pour la fourniture des réserves ont l’obligation d’informer la SBEE de
toutes modifications et/ou indisponibilités éventuelles de fourniture de ces réserves.
III - 6.3 Maintenance des installations

Le Producteur doit fournir dans ses installations tous les capteurs nécessaires pour
transmettre les informations requises à la SBEE.

61
Le Producteur doit indiquer à la SBEE les intervalles de temps pour l’inspection et la

maintenance du matériel fourni pour éviter toute détérioration en cours de fonctionnement.
La maintenance comprend toutes les activités effectuées par le Producteur durant toute la vie
de la centrale à savoir :
 Les visites systématiques,

 Les visites exceptionnelles,
 L'inspection des équipements après les réparations.

62
IV - Dispositions Générales
IV - 1 Conformité de l’installation et réception technique

Afin de se conformer aux exigences techniques énoncées dans le chapitre II-7 Exigences
techniques de raccordement, du présent document, une procédure de conformité doit être
respectée. Elle est effectuée en deux étapes :
 Le Producteur doit transmettre à la SBEE un mois avant la mise en service de son

installation, les certificats de conformité des équipements de son installation qui
démontrent qu’elle satisfait aux exigences énoncées dans le présent document,
 Lors de la mise en service de son installation, le Producteur doit procéder aux
vérifications nécessaires, selon un programme d’essais, afin de valider les
performances annoncées de son installation pour se conformer aux exigences
techniques énoncées dans le présent document.
Le programme d’essais porte notamment sur les aspects suivants :
 La régulation de tension primaire,

 Le comportement de l’installation en creux de tension et en surtension,
 La régulation primaire de fréquence,
 Le facteur de puissance,
 Les taux maximaux de rampe,
 La qualité de l’onde.
La consistance de chacun des essais cités ci-dessus fera l’objet d’une fiche spécifique énonçant
le but, l’exigence à vérifier, la description de l’essai ainsi que les résultats à enregistrer.
La SBEE devra obligatoirement assister à la réalisation de ces essais.
IV - 2 Respect des exigences du présent code

En cas de non respect des prescriptions du présent code, la SBEE peut mettre la liaison hors
service avec préavis de 24 heures, et ce, jusqu'à la mise en place par le Producteur des actions
correctives nécessaires.
IV - 3 Responsabilité
Les exigences techniques énoncées dans le présent code revêtent un caractère obligatoire à
l’égard des Producteurs d’électricité, avant et après le raccordement de leurs installations au
réseau électrique.
Aucune installation ne sera raccordée au réseau électrique si elle n’est pas en conformité avec
les prescriptions de ce code.
Le Producteur est responsable et garant de la validité des données qu’il communique à la
SBEE.
Il a le devoir de l’alerter à propos de tout dysfonctionnement, toute anomalie risquant
d’affecter le fonctionnement normal du système ainsi que l’efficacité, la fiabilité et la sécurité
du réseau.

Code Reseau SBEE HT-MT

Transféré par

Informations du document

Titre original

Copyright

Formats disponibles

Partager ce document

Partager ou intégrer le document

Options de partage

Avez-vous trouvé ce document utile ?

Ce contenu est-il inapproprié ?

Droits d'auteur :

Formats disponibles

Code Reseau SBEE HT-MT

Transféré par

Droits d'auteur :

Formats disponibles

République du Bénin

ÉLABORATION DU CODE RÉSEAU (HT/MT) DE LA SOCIÉTÉ

Présenté par le consultant : Benaissa AYADI

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

II - 7.7 Exigences relatives à la puissance active produite ........................................... 47

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

Figure 1 : Schéma de raccordement en 63 kV d'une installation en antenne ....................... 30

Tableau 1 : Etapes du processus de raccordement ......................................................................... 19

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

Machine électromécanique qui convertit l’énergie mécanique de la turbine en énergie

A.G.C (Automatic Generation Control) :

Application de téléconduite permettant d’ajuster la production des groupes afin de réguler la

Aptitude au démarrage d’un groupe de production sans utilisation de sources électriques

Equipement destiné à la production d’énergie électrique qui comprend des ouvrages de

Comptabilisation des différentes caractéristiques de l’électricité produite ou consommée.

Congestion ou contrainte réseau :

Situation du système électrique où les règles de sûreté en exploitation ne sont plus

Consommation spécifique (CS) :

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

Diminution brusque de la tension de fourniture suivie du rétablissement de la tension après

Cos Phi (facteur de puissance) :

Centre technique chargé de la coordination du Système de Production, Transport et/ou

Matériels et systèmes fonctionnant grâce à des courants électriques ou à des champs

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

sont considérés comme des équipements.

Dans un réseau à tension alternative, énergie échangée en permanence entre les

Energie produite (E) :

Un générateur électrique est un dispositif permettant de produire de l'énergie électrique à

Nombre d’alternance du courant alternatif pendant une seconde. La fréquence nominale du

Groupe de production ou groupe conventionnel :

Ensemble des équipements électromécaniques (notamment une turbine ou un moteur

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

Equipements d'un Producteur, raccordé en un point au réseau de la SBEE. On distingue :

Équipements (Postes ei lignes) utilisés pour relier deux réseaux électriques.

Groupe ou ensemble d’équipements de production d’électricité installé sur un même site,

Marge de réserve de production (en MW) :

C’est la puissance disponible mobilisable à la demande du gestionnaire du réseau pour

Ensemble d’équipements (machines tournantes, appareillages, pannaux photovoltaiques,

Ensemble d’équipements destinés à desserte de l’énergie électrique dans les réseaux de

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

supports que le réseau de distribution en utilisant les mêmes câbles.

Ensemble d’aérogénérateurs connectés au réseau électrique au même point de

Impression d’instabilité de la sensation visuelle due à un stimulus lumineux dont la luminance

Angle traduisant le décalage temporel entre les composantes fondamentales de l’onde de

Qui produit de l'énergie électrique à partir du rayonnement solaire.

Plan de restauration ou de reconstitution d’un Réseau :

C’est le processus de reconstitution, par étapes, de l’ensemble du réseau après un black-out

Plan de sauvegarde ou de défense :

Procédures opérationnelles applicables dans le but d’assurer, la sécurité, la fiabilité et

Point physique du réseau électrique auquel est raccordée l’installation. Le point de

Puissance ou charge (P) ;

Aussi appelée « puissance réelle ». Taux d'exécution du travail ou de transfert de l’énergie,

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

généralement exprimé en kilowatts(kW) ou en mégawatts (MW). On utilise souvent

Puissance de réserve tournante :

C’est une réserve de puissance active instantanément (sous 30 secondes) disponible et

Réglage primaire de la frequence

Elaboration du code réseau de la Société Béninoise d'Energie Electriquedraft n°1 du document

La réserve libérée par le réglage secondaire de fréquence, (appelée aussi réserve de

La réserve libérée par le réglage tertiaire de fréquence, (appelée aussi réserve de

Réseau de transport et de distribution :

On distingue trois hiérarchies de réseaux :
