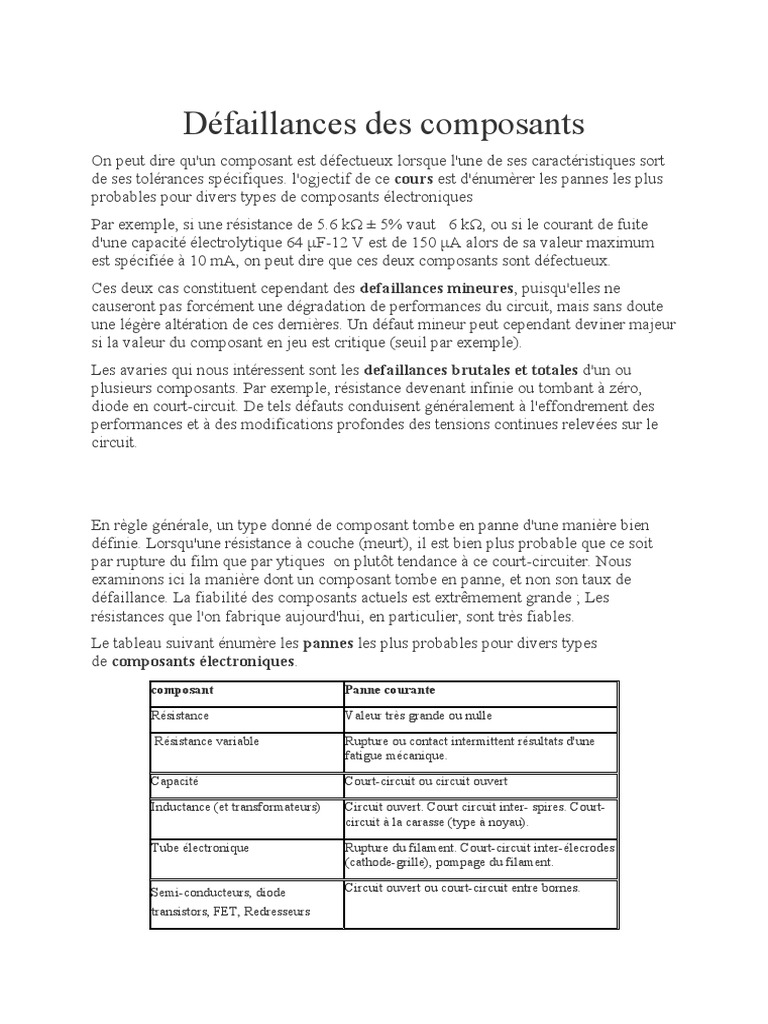

Défaillances des composants

On peut dire qu'un composant est défectueux lorsque l'une de ses caractéristiques sort
de ses tolérances spécifiques. l'ogjectif de ce cours est d'énumèrer les pannes les plus
probables pour divers types de composants électroniques
Par exemple, si une résistance de 5.6 kΩ ± 5% vaut   6 kΩ, ou si le courant de fuite
d'une capacité électrolytique 64 μF-12 V est de 150 μA alors de sa valeur maximum
est spécifiée à 10 mA, on peut dire que ces deux composants sont défectueux.
Ces deux cas constituent cependant des defaillances mineures, puisqu'elles ne
causeront pas forcément une dégradation de performances du circuit, mais sans doute
une légère altération de ces dernières. Un défaut mineur peut cependant deviner majeur
si la valeur du composant en jeu est critique (seuil par exemple).
Les avaries qui nous intéressent sont les defaillances brutales et totales d'un ou
plusieurs composants. Par exemple, résistance devenant infinie ou tombant à zéro,
diode en court-circuit. De tels défauts conduisent généralement à l'effondrement des
performances et à des modifications profondes des tensions continues relevées sur le
circuit.

En règle générale, un type donné de composant tombe en panne d'une manière bien
définie. Lorsqu'une résistance à couche (meurt), il est bien plus probable que ce soit
par rupture du film que par ytiques  on plutôt tendance à ce court-circuiter. Nous
examinons ici la manière dont un composant tombe en panne, et non son taux de
défaillance. La fiabilité des composants actuels est extrêmement grande ; Les
résistances que l'on fabrique aujourd'hui, en particulier, sont très fiables.
Le tableau suivant énumère les pannes les plus probables pour divers types
de composants électroniques.
composant Panne courante

Résistance Valeur très grande ou nulle

 Résistance variable Rupture ou contact intermittent résultats d'une

fatigue mécanique.

Capacité Court-circuit ou circuit ouvert

Inductance (et transformateurs) Circuit ouvert. Court circuit inter- spires. Court-
circuit à la carasse (type à noyau).

Tube électronique Rupture du filament. Court-circuit inter-élecrodes

(cathode-grille), pompage du filament.

Semi-conducteurs, diode Circuit ouvert ou court-circuit entre bornes.

transistors, FET, Redresseurs
Il est sans doute facile de comprendre certaines pannes provoquées par des composants
défectueux ou des surcharges, mais pourquoi un composant cesse-t-il brutalement de
remplir sa fonction ?
En fait, tout composant (vieillit) sous l'action des contraintes qui lui sont appliquées.
Ces contraintes sont de deux types :

 les contraintes fonctionnelles liées à ça nature et les contraintes de

d'environnements dépendant des conditions dans lesquelles on l'utilise. Les
contraintes fonctionnelles peuvent être réduites en faisant appelle à des
composants dont les limites de fonctionnements sont largement au-delà des
conditions d'emploi ; autrement dit, on ((sur-dimensionnes)) les composants.
 Les contraintes d'environnements dépendant des conditions de température,
d'humidité, de choc et de vibrations, de pression, de corrosion,
d'empoussièrement et d'agressivité en général du milieu dans lequel fonctionne
le circuit. L'ensemble des contraintes d'environnement affecte les composants et
provoque une dérive de ses caractéristiques conduisant à la panne finale.
Considérons, par exemple, un composant soumis continuellement à des cycles
chaud-froid, le matériau dont il constitué risque fort de se craqueler, et un choc
un peu violent peut provoquer une coupure franche (circuit ouvert).

Les effets des contraintes d'environnement peuvent en général être atténués en

soignant la conception de l'ensemble électronique concerné. Cela est d'autant plus
recommandé si l'ensemble en question doit être le maillon d'une chaîne de contrôle de
processus industriel et fonctionner dans une ambiance où les vibrations et les
échauffements sont importants.
Les transitions de grande amplitude ou pointes de tension engendrée par les charges
inductives, lorsqu'elles sont commutées, peuvent aussi provoquer des avaries, telles
que le claquage des jonctions de transistors.
