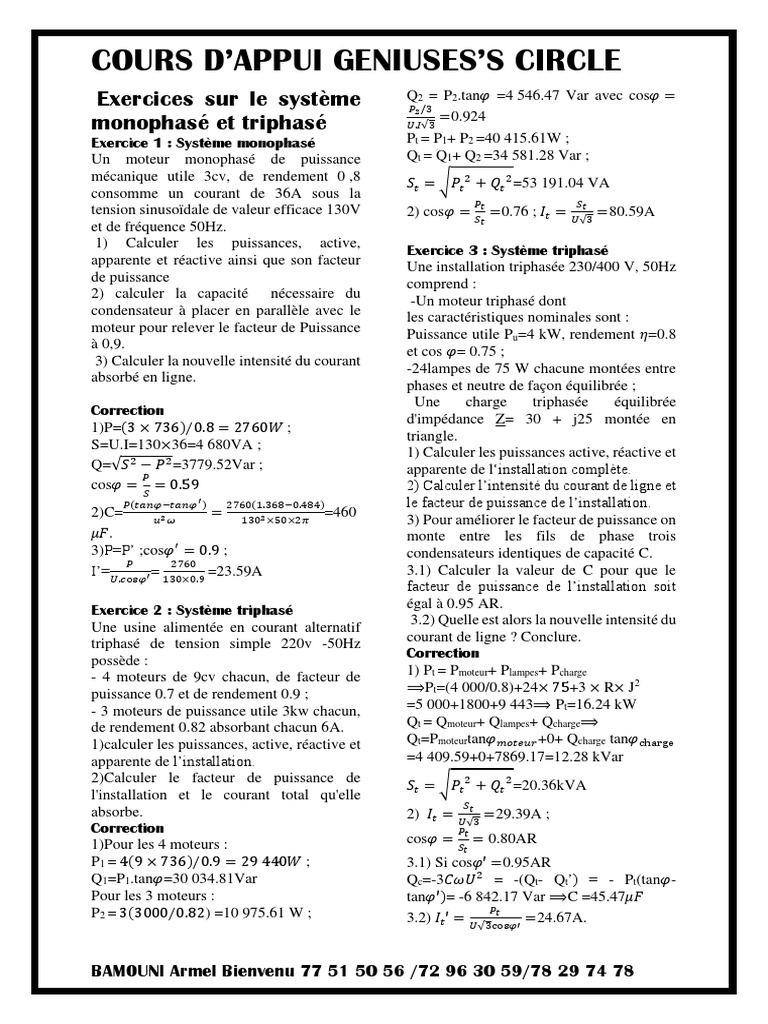

COURS D’APPUI GENIUSES’S CIRCLE
Exercices sur le système
monophasé et triphasé
Exercice 1 : Système monophasé
Un moteur monophasé de puissance
mécanique utile 3cv, de rendement 0 ,8
consomme un courant de 36A sous la
tension sinusoïdale de valeur efficace 130V
et de fréquence 50Hz.
1) Calculer les puissances, active,
apparente et réactive ainsi que son facteur
de puissance
2) calculer la capacité nécessaire du
condensateur à placer en parallèle avec le
moteur pour relever le facteur de Puissance
à 0,9.
3) Calculer la nouvelle intensité du courant
absorbé en ligne.
Correction
1)P=(3 × 736)/0.8 = 2760𝑊 ;
S=U.I=130×36=4 680VA ;
Q=√𝑆 2 − 𝑃2 =3779.52Var ;
𝑃
cos𝜑 = 𝑆 = 0.59
𝑃(𝑡𝑎𝑛𝜑−𝑡𝑎𝑛𝜑 ′ ) 2760(1.368−0.484)
2)C= = 1302 ×50×2𝜋 =460
𝑢2 𝜔
𝜇𝐹.
3)P=P’ ;cos𝜑 ′ = 0.9 ;
𝑃 2760
I’=𝑈.𝑐os𝜑′= 130×0.9 =23.59A
Exercice 2 : Système triphasé
Une usine alimentée en courant alternatif
triphasé de tension simple 220v -50Hz
possède :
- 4 moteurs de 9cv chacun, de facteur de
puissance 0.7 et de rendement 0.9 ;
- 3 moteurs de puissance utile 3kw chacun,
de rendement 0.82 absorbant chacun 6A.
1)calculer les puissances, active, réactive et
apparente de l’installation.
2)Calculer le facteur de puissance de
l'installation et le courant total qu'elle
absorbe.
Correction
1)Pour les 4 moteurs :
P1 = 4(9 × 736)/0.9 = 29 440𝑊 ;
Q1=P1.tan𝜑=30 034.81Var
Pour les 3 moteurs :
P2 = 3(3000/0.82) =10 975.61 W ;
BAMOUNI Armel Bienvenu 77 51 50 56 /72 96 30 59/78 29 74 78
Q2 = P2.tan𝜑 =4 546.47 Var avec cos𝜑 =
𝑃2 /3
=0.924
𝑈.𝐼√3
Pt = P1+ P2 =40 415.61W ;
Qt = Q1+ Q2 =34 581.28 Var ;
𝑆𝑡 = √𝑃𝑡 2 + 𝑄𝑡 2 =53 191.04 VA
𝑃 𝑆
2) cos𝜑 = 𝑆𝑡 =0.76 ; 𝐼𝑡 = 𝑈√3
𝑡
=80.59A
𝑡
Exercice 3 : Système triphasé
Une installation triphasée 230/400 V, 50Hz
comprend :
-Un moteur triphasé dont
les caractéristiques nominales sont :
Puissance utile Pu=4 kW, rendement 𝜂=0.8
et cos 𝜑= 0.75 ;
-24lampes de 75 W chacune montées entre
phases et neutre de façon équilibrée ;
Une charge triphasée équilibrée
d'impédance Z= 30 + j25 montée en
triangle.
1) Calculer les puissances active, réactive et
apparente de l‘installation complète.
2) Calculer l’intensité du courant de ligne et
le facteur de puissance de l’installation.
3) Pour améliorer le facteur de puissance on
monte entre les fils de phase trois
condensateurs identiques de capacité C.
3.1) Calculer la valeur de C pour que le
facteur de puissance de l’installation soit
égal à 0.95 AR.
3.2) Quelle est alors la nouvelle intensité du
courant de ligne ? Conclure.
Correction
1) Pt = Pmoteur+ Plampes+ Pcharge
⟹Pt=(4 000/0.8)+24× 75+3 × R× J2
=5 000+1800+9 443⟹ Pt=16.24 kW
Qt = Qmoteur+ Qlampes+ Qcharge⟹
Qt=Pmoteurtan𝜑𝑚𝑜𝑡𝑒𝑢𝑟 +0+ Qcharge tan𝜑charge
=4 409.59+0+7869.17=12.28 kVar
𝑆𝑡 = √𝑃𝑡 2 + 𝑄𝑡 2 =20.36kVA
𝑆
𝑡
2) 𝐼𝑡 = 𝑈√3 =29.39A ;
𝑃
cos𝜑 = 𝑆𝑡 = 0.80AR
𝑡
3.1) Si cos𝜑′ =0.95AR
Qc=-3𝐶𝜔𝑈 2 = -(Qt- Qt’) = - Pt(tan𝜑-
tan𝜑′)= -6 842.17 Var ⟹C =45.47𝜇𝐹
𝑃𝑡
3.2) 𝐼𝑡 ′ = 𝑈√3cos𝜑′ =24.67A.
COURS D’APPUI GENIUSES’S CIRCLE
Après compensation, le courant total I est
réduit ce qui minimiserait les pertes joules
dans la ligne et les chutes de tension.
Exercice 4 : Système triphasé
Une installation triphasée équilibrée est
alimentée par un réseau triphasé 230/400V,
50 Hz. Elle comporte:
-2 moteurs triphasés M1 et M2 dont les
caractéristiques nominales sont :
*M1 Puissance absorbée P1= 3 kW ;
cos𝜑1 = 0.7 ;
* M2 Puissance absorbée P2= 5 kW ;
cos𝜑 = 0.75 ;
- 15 lampes de 100 W chacune montées
entre phases et neutre de façon équilibrée.
1)Calculer les puissances active, réactive et
apparente de l’installation complète.
2)Calculer le courant dans la ligne et le
facteur de puissance de l'installation.
3)Pour améliorer le facteur de puissance, on
monte en triangle entre les fils de phase,
trois condensateurs de capacitée C.
3.1) Calculer la valeur de C pour que le
facteur de puissance soit égal à 0.94 AR.
3.2) Quel est alors le nouveau courant de
ligne ?
Correction
1) Pt = PM1+ PM2+ PLampes=3+5+15×0.1=9.5
Kw ;
Qt = QM1+ QM2+ QLampes
=PM1.tan𝜑1 +PM2𝑡𝑎𝑛𝜑2 +0=7.47kVar ;
𝑆𝑡 = √𝑃𝑡 2 + 𝑄𝑡 2 =12.08kVA
𝑆𝑡 𝑃𝑡
2) 𝐼𝑡 = 𝑈√3=17.44A ; cos𝜑 = 𝑆 =0.79AR
𝑡 I3= 𝑍
3.1) Si cos𝜑′ =0.94AR⟹ tan𝜑 ′ = 0.36
Qc=-3𝐶𝜔𝑈 2 = -(Qt- Qt’) = - Pt(tan𝜑-
tan𝜑′)=-4.02kVar
C= -Qc /3𝜔𝑈 2 ⟹C =26.67𝜇𝐹
𝑃𝑡
3.2) 𝐼𝑡 ′ = 𝑈√3cos𝜑′ =14.59A
Exercice 5 : Régime sinusoïdal avec
nombre complexe
Soit le récepteur présenté ci-dessous. Il est
alimenté sous la tension alternative
sinusoïdale Vs, de fréquence 50 Hz et de
valeur efficace 220 V (prise comme
référence des phases).
BAMOUNI Armel Bienvenu 77 51 50 56 /72 96 30 59/78 29 74 78
1)Calculer l’impédance complexe
équivalente Z de ce récepteur.
2) Déterminer les 3 courants I1 ; I2et I3
(modules et arguments).
3) Calculer les puissances apparente, active
et réactive du récepteur.
4) Déterminer le facteur de puissance et la
nature du circuit.
5)Quelle est la valeur de la capacité C1 qui
permettrait d'avoir un facteur de puissance
unitaire. 6)calculer alors la nouvelle valeur
du courant I (module et argument).
Données : R =20Ω, C1= 76𝜇F, C2 =342 𝜇𝐹,
L=49 mH.
Correction
1)Zeq=Z1+(Z2.Z3)/ (Z2+Z3)
Z1=1/(jC1 𝜔)=(41.9 Ω ;-90°)
Z2=R+1/ jC2 𝜔=(22 Ω ;-25°)
Z3= jL 𝜔= (15.4 Ω;90°)
(Z2.Z3)/ (Z2+Z3) =(16.24 Ω;48.1°)
Zeq= 10.84-j29.8= (31.7 Ω ;70°)
𝑉 (220;0°)
2)I1= 𝑍 = (31.7 Ω ;70°)=(6.94 A;-70°)
𝑒𝑞
𝑍3
I2= 𝑍 . 𝐼1 =(5.11A ;143°)
2 +𝑍3
𝑍2
. 𝐼1 =(7.32A ;28.1°)
2 +𝑍3
3)Puissance apparente
S=V × I1 =(220; 0°) ×(6.94 A;-
70°)=(1526.8 ;-70°)=522.2-j1434.7
Puissance active
P=R(Zeq). I12 =10.84×(6.94)2 =522.1W
Puissance réactive
Q=Im(Zeq). I12 =-29.8×(6.94)2 =-1435.3
Var
4) Le facteur de puissance e : FP = cos (𝜑)
= cos (-70) = 0,34 AV
Le circuit est capacitif, car (𝜑 Zeq< 0 ou
Q<0), le courant est en avance par rapport
à la tension.
5) Zeq=Z1+(Z2.Z3)/ (Z2+Z3) =10.84-j29.8
COURS D’APPUI GENIUSES’S CIRCLE
Pour avoir cos(𝜑 Zeq)=1⟹Im(Zeq) =0 ⟹
Zeq= 10.84
Sachant que (Z2.Z3)/ (Z2+Z3)=10.84+j12.1
⟹ Z1= -j12.1
Z1=1/(jC1 𝜔) ⟹ C1=1/ (Z1𝜔)=263.2 𝜇F
𝑉 (220;0)
6) I1= 𝑍 = I1 = (10.84;0) =(20.3 ;0)
𝑒𝑞

Exercice 6 : Régime sinusoïdal avec

nombre complexe
Soit le récepteur présenté ci-dessous. Il est
alimenté sous la tension alternative
sinusoïdale U, de fréquence 50 Hz et de
valeur efficace U=230V (prise comme
référence des phases).

1. Calculer l'impédance équivalente Z de ce

récepteur (module et argument).
2. Quelle est sa nature ?
3. Déterminer les courants dans les
différentes branches sous forme complexe
(module et argument).
4. Calculer la puissance active consommée
et la puissance réactive mise en jeu par ce
récepteur.

BAMOUNI Armel Bienvenu 77 51 50 56 /72 96 30 59/78 29 74 78
