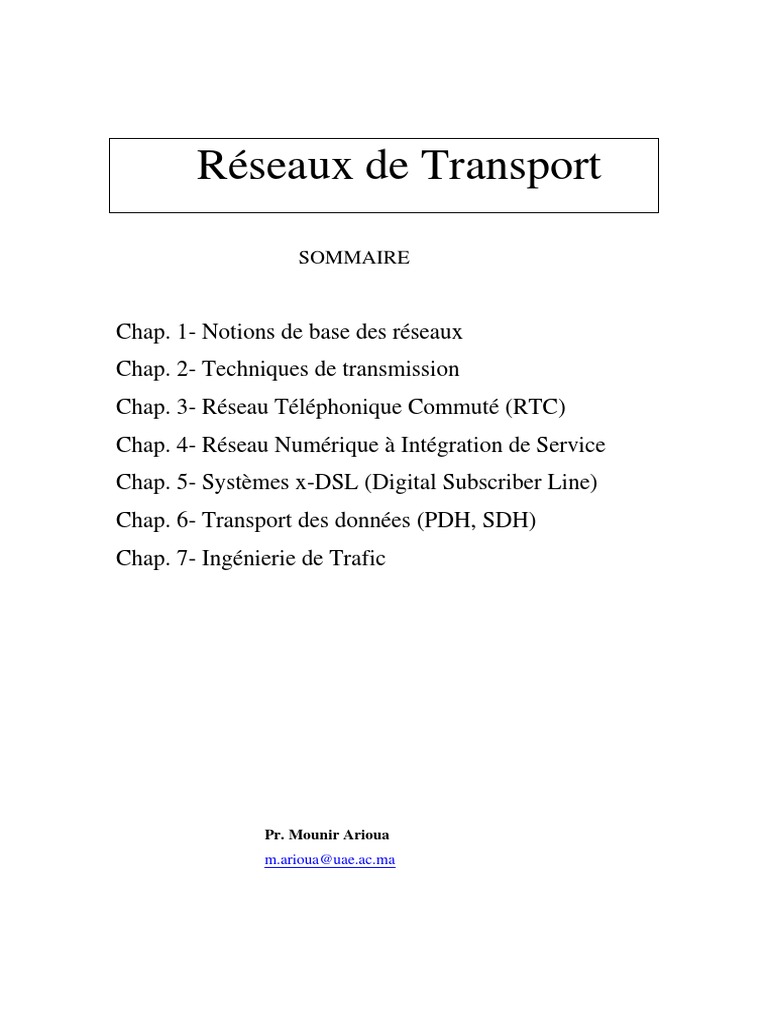

Réseaux de Transport

SOMMAIRE

Chap. 1- Notions de base des réseaux

Chap. 2- Techniques de transmission
Chap. 3- Réseau Téléphonique Commuté (RTC)
Chap. 4- Réseau Numérique à Intégration de Service
Chap. 5- Systèmes x-DSL (Digital Subscriber Line)
Chap. 6- Transport des données (PDH, SDH)
Chap. 7- Ingénierie de Trafic

Pr. Mounir Arioua

m.arioua@uae.ac.ma
 Chap1.Notions de base des
réseaux

I- Systèmes de communication
II- Notion de protocole
III- Réseaux de transmission
IV- Les types des réseaux
V- Description d’une liaison
 I. Système de communication
Les besoins de communication de données informatique entre systèmes plus ou
moins éloignés sont multiples : transmission de messages, transmission de
parole/texte/image, partage de ressources, transfert de fichiers, consultation des bases
de données, lecture de vidéos, réservation en lignes.
Pour communiquer, ces systèmes disposent de 3 blocs fonctionnels:
* Les applications qui veulent échanger des données
* Les fonctions destinées à établir et gérer la communication
* Les fonctions assurant la transmission des données

Il est important de noter que ce sont les applications qui sont à l’origine de la
demande et de la procédure de communication. En revanche, l’établissement de la
communication entre les systèmes informatique s’effectue à partir du réseau.

3. Echange
d’informations
Demande/fournitur Demande/fournitur
e de service e de service

2. Etablissement de la
Gestion de la communication Gestion de la
communication communication

Gestion de la 1. Etablissement de la connexion Gestion de la

connexion/ connexion/
Transmission des Transmission des
données données

Réseau

Figure 1 : Architecture des systèmes de communications

 II. Notion de protocole
C’est tout d’abord la connexion entre les deux systèmes qui s’est établie à travers le
réseau (phase 1) puis la communication est établie ; vérifiant que les systèmes
peuvent dialoguer, c’est-à-dire ils utilisent le même langage, avec une mémoire
disponible et des services applicatifs présents (phase 2). Les applications peuvent
alors échanger leurs informations (phase 3). Pour comprendre le rôle de chacun de ces
blocs, une analogie avec la procédure utilisée par un directeur d’entreprise pour
échanger des informations par téléphone avec un autre directeur d’entreprise (passage
par une secrétaire).
Pour comprendre le rôle de chacun de ces blocs, une analogie avec la procédure
utilisée par un directeur d’entreprise pour échanger des informations par téléphone
avec un autre directeur (passage par secrétaire).

5. Echange
d’informations
Directeur A Directeur B
(Demande de
service

1. Demande de 4. Confirmation 4. Indication de

communication de communication communication

2. Etablissement de la communication
Secrétariat B
Secrétariat A
(Gestion de la
(Gestion de la
communication )
communication )

2. Demande de 3. Confirmation 3. Indication de

connexion de connexion connexion

Combiné A 3. Etablissement de la connexion Combiné B

(Gestion de la (Gestion de la
connexion ) connexion )

Réseau
Téléphonique
Figure 1 : Exemple de protocole de communication
Un protocole de communication est l’ensemble des procédures et informations
échangées pour établir et gérer cette communication. Les formats des informations
font partie intégrante du protocole.
Pour comprendre cette notion de protocole et le rôle des trois blocs fonctionnels décrit
avant, examinons les phases successives de l’établissement d’une communication
téléphonique entre directeurs.
Chaque directeur dispose d’un secrétaire comme le montre la figure 1. Il y a cinq
phases successives d’établissement de la communication qui peuvent être distinguées.
Phase 1 : Le directeur A demande à sa secrétaire d’appeler le directeur B.
Phase 2 : le secrétaire A compose le numéro de téléphone du directeur B sur son
combiné téléphonique.
Phase 3 : Le réseau téléphonique établit la liaison avec le combiné téléphonique de la
secrétaire B. Le combiné B sonne, le secrétaire B décroche, le secrétaire A entend le
déclic de confirmation de l’établissement de la connexion.
Phase 4 : le secrétaire A demande si il peut parler au directeur B. Le secrétaire B
indique au directeur B que le secrétaire A veut lui parler. Si le directeur B accepte la
communication, le secrétaire B répond à le secrétaire A qu’il lui passe le directeur B
au téléphone. Le secrétaire A confirme au directeur A qu’il est en communication
avec le directeur B.
Phase 5 : Les deux directeurs peuvent échanger leurs informations.

Cette description montre qu’il existe un dialogue entre 2 blocs contigus d’un système,
d’une part, et un dialogue entre blocs de même niveau fonctionnel de chacun des deux
systèmes distants d’autre part.
Il faut également noter qu’une demande par un bloc fonctionnel nécessite en retour
une confirmation positive ou négative de cette demande. L’exemple de
l’établissement d’une connexion sur le réseau téléphonique illustre ce dialogue.

2.1 Gestion d’une connexion :

L’établissement d’une connexion entre deux équipements à travers un réseau

nécessite des opérations effectuées de manière séquentielle. A la fin de chaque
séquence, une information permet de savoir si celle-ci s’est déroulée correctement,
avant de passer à la suivante. On peut avoir une bonne approche de ce mécanisme de
mise en place d’un dialogue entre deux entités, en analysant le déroulement de
l’établissement d’une connexion sur le réseau téléphonique (RTC).

Phase [1] : Etablissement de la liaison poste appelant-réseau de l’opérateur

1-La demande est initiée par la prise du combiné téléphonique
2-La tonalité confirme que le réseau est disponible.
Phase [2] : Etablissement de la connexion poste appelant-poste appelé.
1-La demande est réalisée par une numérotation.
2-L’opérateur est chargé d’établir la connexion entre les deux postes
Téléphonique.
3- Le combiné distant sonne, informant le destinataire de la demande
de la connexion.
4- Le destinataire répond affirmativement en décrochant son combiné.
5- Le déclic confirme que la connexion est établie.

La confirmation de l’établissement de la connexion va permettre au bloc « gestion de

la communication » de poursuivre la procédure d’établissement de la communication.
Cette phase se terminera par une confirmation, en réponse à la demande de
communication.

III. Réseaux de transmission

Matériellement un réseau de transmission comprend des équipements de

raccordement pouvant être externes (Modems, routeurs, routeurs sans fil, station de
base) ou internes (carte réseau). Ces équipements sont connectés entre eux par des
lignes ou support physiques de transmission (câbles coaxial, fibre optique, paire de
cuivre).
 Figue 3 : Architecture d’un réseau de transmission

Un réseau de transmission de données est l’ensemble de ressources liées à la

transmission permettant l’échange des données entre les différents systèmes éloignés.
Suivant leur organisation ou architecture, les distances entre systèmes, la mobilité, les
vitesses de transmission (débit), et la nature des informations transmises, les normes
et les spécifications utilisées sont différentes. Les équipements de raccordement vont
devoir mémoriser les informations, les coder et les transmettre en fonction des
supports physiques et du réseau de transmission utilisés.
La classification des réseaux de transmission est de plus en plus complexe. Mais deux
familles de réseaux sont à distinguer. D’une part les réseaux informatiques dont fait
partie les réseaux locaux. Dans cette catégorie, les lignes de transmission et les
équipements de raccordement sont le plus souvent la propriété de l’utilisateur.
Par ailleurs, les réseaux de télécommunication sont destinés pour les liaisons longues
distances. Ces réseaux sont le plus souvent la propriété des opérateurs de
télécommunication (Maroc Telecom, British Telecom, AT&T...) qui louent leur
utilisation et des services aux clients. Les équipements de raccordement marquent
alors la limite de propriété entre les équipements du client et ceux de l’opérateur. Les
parties qu’on va traiter dans ce module concernent la deuxième famille (réseaux de
télécommunication).

IV. Les types de réseaux

Suivant la localisation, les distances entre systèmes (informatiques/téléphoniques), et

les débits maximum, on peut distinguer trois types de réseaux:
 Figure 4 : Les types des réseaux

 Les réseau Locaux (LAN : Local Area Network): qui correspondent par leur
taille au réseau intra-entreprise (banque, assurance…) permettant l’échange des
données et partage des ressources (Ex: Réseaux Ethernet, Réseau WiFi (Wireless
Fidelity). (Figure 5).
 Les réseaux Métropolitain (MAN : Metropolitain Area Network): permettent
l’interconnexion de plusieurs sites à l’échelle d’une ville. Chacun des sites
pouvant être équipé d’un réseau local (Ex: FDDI: Fiber Distributed Data
Interface, WiMax)
 Les réseaux longues distances (WAN : Wide Area Network): généralement
réseaux d’opérateurs qui assurent la transmission des données numériques sur
des distances à l’échelle d’un pays (Exemple : WMAN, Internet). Le support
utilisé peut être terrestre (réseaux maillé du type réseau téléphonique) ou
hertzien.
 Figure 5 : Exemple d’organisation de réseaux locaux (réseau bancaire)

V. Description d’une liaison

5.1 Elément d’une liaison

La communication entre systèmes informatiques s’effectue via des liaisons dont les
principaux éléments sont définis par les recommandations de l’UIT (Union
Internationales des Télécommunications). La figure 6 met en évidence ces différents
éléments.

Figure 6 : Eléments d’une liaison

Situé à l’extrémité de la liaison, L’ETTD (équipement terminal de traitement de
données ou DTE (Data Terminal Equipement) qui intègre un contrôleur de
communication, peut être un ordinateur, un terminal, une imprimante ou plus
généralement tout équipement qui ne se connecte par directement à la ligne de
transmission.
La transmission des données sur la ligne est assurée par l’ETCD (Equipement de
Terminaison de circuit de données) ou DCE (Data Communication Equipement) qui
peut être un modem, un multiplexeur, un concentrateur ou simplement un adaptateur.
L’ETCD, la plupart du temps un modem a deux fonctions essentielles :
- L’adaptation du signal binaire entre L’ETTD et la ligne de transmission, ce
qui correspond généralement à un codage et une modulation
(démodulation/décodage).
- La gestion de la liaison comprenant l’établissement, le maintien et la libération
de la ligne à chaque extrémité.
La jonction constitue l’interface entre ETCD et ETTD et permet à ce dernier de
contrôler le circuit de données (établissement et libération, initialisation de la
transmission).

5.2 Modes d’exploitation

Le transfert d’information entre deux systèmes informatiques peut s’effectuer en

fonction des besoins des caractéristiques des éléments, suivant trois modes
d’exploitation :
-Liaison Simplex (Simplex Communication Link): L’un des systèmes est
émetteur, l’autre est récepteur. Les données sont transmises dans un seul sens (Figure
7). Exemple : Liaison radio, Liaison télévision.

- Liaison Semi-duplex (Half duplex Communication Link) : La transmission

est possible dans les deux sens mais non simultanément. L’exploitation du canal est
en mode bidirectionnel à l’alternat. Ce type de liaison est utilisé lorsque le support
physique est commun aux deux sens de transmission (cas de lignes téléphoniques) et
ne possède pas une largeur de bande suffisante pour permettre des liaisons
bidirectionnelles simultanées par modulation de deux fréquences porteuse, des
procédures particulières permettent alors d’inverser le sens de transmission (Talkies-
Walkis, liaison WiFi).

-Liaison duplex intégral (Full duplex Communication Link) : Les données peuvent
être émises ou reçues simultanément dans les deux sens, l’exploitation est en mode
bidirectionnel simultané. A chaque sens de transmission correspond un canal de
communication propre, lorsque le support physique est commun aux deux sens de
transmission. Chaque canal est défini dans une bande de fréquence spécifique. Ainsi,
une transmission sur Internet entre deux PC par l’intermédiaire de Modem ADSL est
de type full duplex asymétrique ; la communication est possible dans les deux sens
simultanément mais par avec le même débit.
