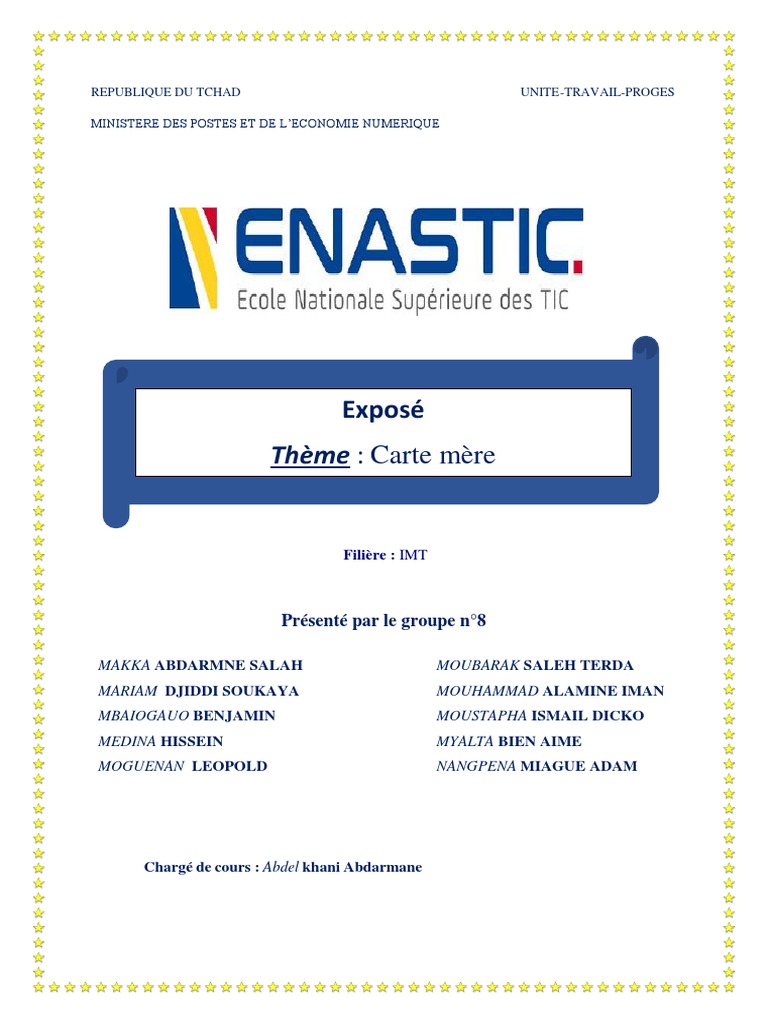

REPUBLIQUE DU TCHAD UNITE-TRAVAIL-PROGES

MINISTERE DES POSTES ET DE L’ECONOMIE NUMERIQUE

Exposé
Thème : Carte mère

Filière : IMT

Présenté par le groupe n°8

MAKKA ABDARMNE SALAH MOUBARAK SALEH TERDA

MARIAM DJIDDI SOUKAYA MOUHAMMAD ALAMINE IMAN
MBAIOGAUO BENJAMIN MOUSTAPHA ISMAIL DICKO
MEDINA HISSEIN MYALTA BIEN AIME
MOGUENAN LEOPOLD NANGPENA MIAGUE ADAM

Chargé de cours : Abdel khani Abdarmane

 PLAN DE TRAVAIL

Introduction

I. Fonctionnement de la carte mère

I.1. Caractéristiques de la carte mère

I.2. Schémas descriptif de la carte mère

I.3. Différents formats de la carte mère

II. Rôle de la carte mère

III. Avantages de la carte mère

IV. Inconvénients de la carte mère

Conclusion

2
Introduction
Dans les années 70-80, la première carte mère a vu le jour en plein dans la période de

l’essor Informatique. A cette époque, les premiers PC (Personnal Computer) visant le grand

public sont créés. Une des premières cartes mère que l’on peut citer est la carte mère de 1983,

composée d’un processeur Intel 8086, d’un BIOS, d’une mémoire (RAM), de Bus ISA pour

Industrial Standard Architecture (permettant de communiquer directement avec les autres

périphériques sans passer par le processeur).

La carte mère est un circuit imprimé servant à interconnecter toutes les composantes

d’un micro-ordinateur. On peut ainsi l'assimiler à son système nerveux. C’est la pièce maitresse

autour de laquelle s’organisent les différents composants matériels d’un ordinateur. Elle est

essentiellement composée de circuits imprimés et de ports de connexion, par le biais desquels

elle assure la connexion de tous les composants et périphériques propres à un micro-ordinateur

(disques durs, mémoire vive, microprocesseur, cartes filles, etc.) afin qu'ils puissent être

reconnus et configurés par la carte lors du démarrage, elle représente le plus grand circuit

électronique d’un ordinateur qui gère l'ensemble des composants électroniques en charge du

transfert des données entre les différents composants. A cet effet, nous allons axer notre travail

sur le fonctionnement de la carte mère ainsi que son rôle, ses avantages et inconvénients.

3
 II. Fonctionnement de la carte mère
La carte-mère est en fait le système nerveux de l'ordinateur. C'est un circuit imprimé

multicouche parcouru par des centaines de pistes, reliant et alimentant en électricité les

composants de l'ordinateur. Elle permet donc d'interconnecter les éléments amovibles (c'est-à-

dire que l'on peut monter/démonter facilement).

I.1. Caractéristiques de la carte mère

 Le support du micro-processeur (souvent appelé socket) : il s’agit d’un réceptacle qui

reçoit le microprocesseur et le relie au reste du micro-ordinateur

 Les connecteurs de la mémoire vive (memory slot en anglais) au nombre de 2, 3 ou 4

sur les cartes mères communes ;

4
  Le chipset : Un ou plusieurs circuits électroniques, qui gère les transferts de données

entre les différentes composantes de l’ordinateur (micro-processeur, mémoire vive,

disque dur, etc.) ;

 Une horloge : elle cadence la vitesse d’exécution des instructions du microprocesseur

et des périphériques internes ;

 Le CMOS : Une petite mémoire conservant certaines informations importantes (comme

la configuration de l’ordinateur, la date et l’heure) même lorsque l’ordinateur n’est pas

alimenté en électricité ;

 Le disque dur est un composant de l'ordinateur servant à conserver les données de

manière permanente (on parle de mémoire morte). C'est une mémoire de masse

magnétique.

Il est relié à la carte-mère par l'intermédiaire d'un contrôleur de disque dur (SATA par

exemple) liant le processeur et le disque dur.

 La pile ou batterie d’accumulateurs du CMOS : Elle fournit l’électricité nécessaire au

fonctionnement du circuit ;

5
 Le BIOS : Un programme enregistré dans une mémoire morte (ROM). Ce programme,

spécifique à la carte, gère l’interface de bas niveau entre le micro-processeur et certains

périphériques. Il récupère, puis fait exécuter, les instructions du master boot record

enregistrées dans une mémoire de masse (disque dur), lors du démarrage du micro-

ordinateur ;

 Le bus système (aussi appelé bus interne ou Front Side Bus (FSB) en anglais) : Il relie

le micro-processeur au chipset ;

 Le bus mémoire relie le chipset à la mémoire vive ;

 Le bus d’extension (aussi appelé bus d’entrées/sorties) : Il relie le micro-processeur aux

connecteurs d’entrée/sortie et aux connecteurs d’extension ;

 Les connecteurs d’entrée/sortie qui respectent le plus souvent la norme PC 99 : ces

connecteurs incluent

6
 La carte graphique est l'un des rares périphériques reconnus par l'ordinateur dès son

démarrage. Elle permet d'afficher sur un écran les images stockées dans sa mémoire.

Son rôle ne se limite cependant pas à ça puisqu'elle décharge de plus en plus le

processeur central des calculs complexes 3D nécessaires à certaines applications comme

les jeux vidéo.

 Les ports séries par exemple pour la connexion de vieux périphériques,

 Les ports parallèles par exemple pour la connexion de vieilles imprimantes,

 Les ports USB (Universal Serial Bus) par exemple pour la connexion de périphériques

récents,

7
 Les connecteurs RJ45 pour la connexion à un réseau informatique,

 Les connecteurs VGA pour la connexion d’un moniteur d’ordinateur,

 Les connecteurs IDE ou Serial ATA I ou II pour la connexion de périphériques de

stockage comme les disques durs et disques optique;

 Les connecteurs audio pour la connexion d’appareils audio comme des haut-parleurs ou

un microphone ;

 Les connecteurs d’extension : ce sont des réceptacles pouvant accueillir des cartes

d’extension (ces cartes sont utilisées pour ajouter des fonctionnalités ou augmenter la

performance d’un micro-ordinateur, par exemple une carte graphique peut être ajoutée

à un ordinateur pour améliorer les performances de l’affichage 3D sur le moniteur). Ces

8
 ports peuvent être des ports ISA (vieille interface), PCI (Peripheral Component

InterConnect) et plus récent, PCI Express. Avec l’évolution des ordinateurs, de plus en

plus de fonctionnalités ont été intégrées à la carte mère, comme des circuits

électroniques permettant la gestion de la vidéo (IGP pour Integrated Graphic Processor),

du son ou des réseaux (10/100 Mbps/1 Gbps), évitant ainsi l’adjonction de cartes

d’extension.

I.2. Schémas descriptif de la carte mère

9
I.3. Différents formats de la carte mère
Au fil des années, plusieurs normes s’imposèrent, proposant leurs dérivés, il existe plusieurs

formats de la carte mère dont on peut citer :

 1984 AT: 305 × 305 mm (IBM)

 Baby AT: 216 × 330 mm

 1995 ATX : 305 × 244 mm (Intel)

 MicroATX : 244 × 244 mm

 FlexATX : 229 × 191 mm

 MiniATX : 284 × 208 mm

 2001 ITX : 215 × 195 mm (VIA)

 MiniITX : 170 × 170 mm

 NanoITX : 120 × 120 mm

 PicoITX : 100 × 72 mm

 2005 BTX : 325 × 267 mm (Intel)

 MicroBTX : 264 × 267 mm

 PicoBTX : 203 × 267 mm

 2007 DTX : 248 × 203 mm (AMD)

 Mini-DTX : 170 × 203 mm

III. Rôle de la carte mère

La carte mère centralise la prise en charge de la RAM (ou mémoire vive), la lecture du disque

dur, l’utilisation du processeur son rôle est également essentiel dans la reconnaissance et la

compatibilité de la carte graphique, la gestion du réseau est des ports USB est aussi assure par

son entremise. Son fonctionnement c’est fait par une interface BIOS pour une communication

effective avec les systèmes d’exploitation. Autrement dit, la carte mère est à l’ordinateur ce que

le moteur est à la voiture.

10
 IV. Avantages de la carte mère
La carte mère est le cerveau de l'ordinateur, lors de la construction d'un PC personnalisé, la

carte mère est la première et la plus importante fonction, vous devez choisir. Une carte mère est

le principal carrefour du circuit de l'ordinateur. Elle a bouchon pour les processeurs, les cartes

mémoire, les caches, les cartes vidéos et d'autres connecteurs d'extension des périphériques. La

plupart des composants de la carte mère sont enfichable, ce que permet une extension rapide et

une évolution.

V. Inconvénients de la carte mère

La carte mère n'a pas d'inconvénients réel visible. Mais ses inconvénients proviennent parfois

de sa taille et de sa conception.

Une petite carte mère peut avoir au moins de fentes pour les RAM que les cartes mère ce qui

signifie que l'ordinateur aura soit moins de mémoire utilisable, soit qu'il faudra peut-être

dépenser plus de l'argent en moins de clés USB de meilleure qualité.

La carte mère pourrait également comporter moins d'entrées pour les périphériques tels que les

cartes son et vidéos, ce qui en pourrait avoir une incidence sur les performances de la machine,

en particulier si elle doit être utilisée pour des jeux ou un travail graphique avancé

11
Conclusion
En somme, la carte mère est considérée comme la pièce principale d'un ordinateur. Elle permet
de connecter d'autres composants pour assurer le bon fonctionnement d'un ordinateur. Sa
présence veille au traitement des données par le biais du processeur. C'est par elle que passe la
gestion d'un disque dur, la reproduction des caractères du clavier ou celle des mouvements de
la souris. On peut donc considérer la carte mère comme le cœur de l'ordinateur.
