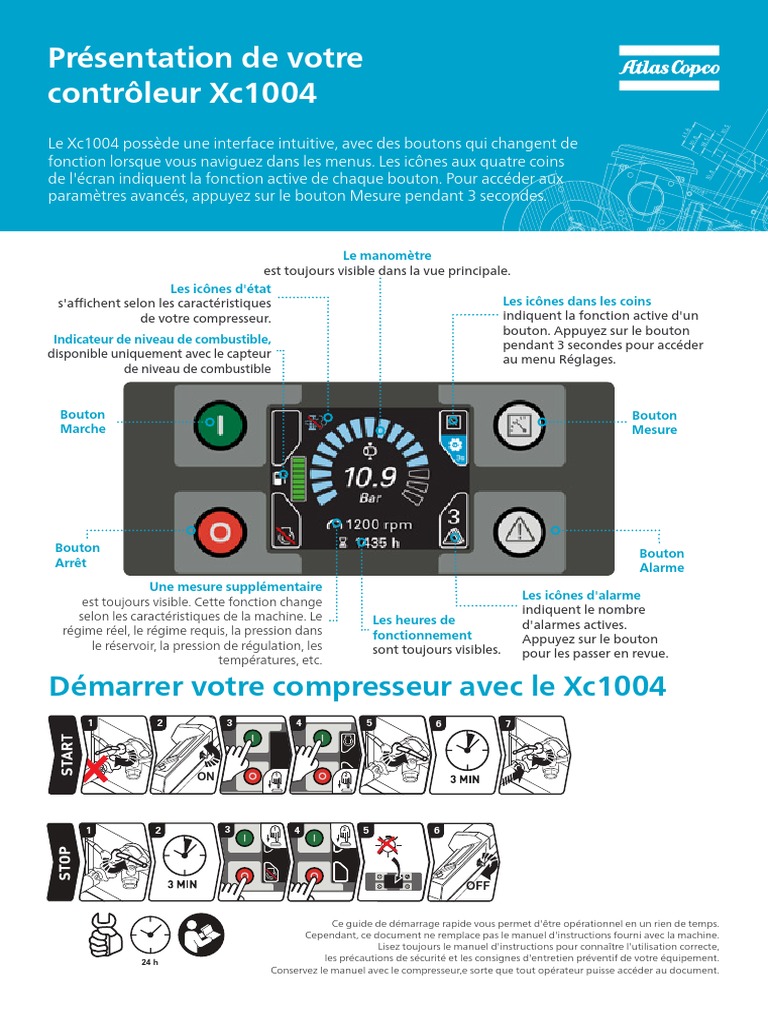

Présentation de votre

contrôleur Xc1004
Le Xc1004 possède une interface intuitive, avec des boutons qui changent de
fonction lorsque vous naviguez dans les menus. Les icônes aux quatre coins
de l'écran indiquent la fonction active de chaque bouton. Pour accéder aux
paramètres avancés, appuyez sur le bouton Mesure pendant 3 secondes.

Le manomètre
est toujours visible dans la vue principale.
Les icônes d'état
s'affichent selon les caractéristiques Les icônes dans les coins
de votre compresseur. indiquent la fonction active d'un
bouton. Appuyez sur le bouton
Indicateur de niveau de combustible, pendant 3 secondes pour accéder
disponible uniquement avec le capteur au menu Réglages.
de niveau de combustible

Bouton Bouton
Marche Mesure

Bouton Bouton
Arrêt Alarme
Une mesure supplémentaire
Les icônes d'alarme
est toujours visible. Cette fonction change
indiquent le nombre
selon les caractéristiques de la machine. Le Les heures de d'alarmes actives.
régime réel, le régime requis, la pression dans fonctionnement Appuyez sur le bouton
le réservoir, la pression de régulation, les sont toujours visibles. pour les passer en revue.
températures, etc.

Démarrer votre compresseur avec le Xc1004

1 2 3 4 5 6 7

ON 1 2

1 2 3 1
4 2
5 6

OFF

Ce guide de démarrage rapide vous permet d'être opérationnel en un rien de temps.

Cependant, ce document ne remplace pas le manuel d'instructions fourni avec la machine.
Lisez toujours le manuel d'instructions pour connaître l'utilisation correcte,
24 h les précautions de sécurité et les consignes d'entretien préventif de votre équipement.
Conservez le manuel avec le compresseur,e sorte que tout opérateur puisse accéder au document.
Liste des codes d'alarme les plus courants

2958 2280 20 © Atlas Copco Airpower NV, Belgique, janvier 2020. Tous droits réservés.
En cas de déclenchement d'une alarme ou de
défaillance, votre Xc1004 affichera une bannière
orange ou rouge avec un code et une icône d'alarme.
La bannière rouge apparaît en cas de mise à l'arrêt, ce
qui signifie que la machine est arrêtée pour protéger
l'opérateur ou le compresseur.
La bannière orange apparaît en cas d'avertissement.
Cette liste répertorie les codes alarme les plus
courants et leur signification. Si un autre code
s'affiche, ou en cas de doute, nos techniciens de
service sont disponibles pour vous aider.

Cet écran avertit l'opérateur d'un problème avec la

température du liquide de refroidissement moteur.

Icône Numéro Alarmes Icône Numéro Alarmes

Alarme de température du liquide

4050/4060
! Icône d'alarme générale de refroidissement moteur
Circuit du capteur de
1500/1521/1522 Intervalle d'entretien ! 4070 température du liquide de
refroidissement moteur
! 2000 Arrêt d'urgence
! 4990 Circuit du capteur VDO

Alarme de température du
2010
liquide de refroidissement ! 6309 Défaut de préchauffage du
moteur
Alarme de pression d'huile
2020
moteur ! 6327 Défaut de démarrage

2030
Niveau de liquide de
refroidissement moteur ! 6420 Défaut d'arrêt

2040
Température de l'élément
compresseur ! 6427 Défaut d'exécution

3000/3010
Alarme de niveau de
combustible ! 7000
Erreur de communication de
l'ECU

3050/3060
Alarme de pression du réservoir
élevée ! 7006
Indicateur lumineux de fonction
Mall
Voyant rouge/orange/de
! 3080 Circuit du capteur de pression
du réservoir
! 7007/7008/7009
protection de l'ECU

! 3130 Circuit du capteur de pression

de régulation
7020 Alarme de régime moteur

Alarme de température du
- + ! 3450/3460 Alarme de batterie élevée/faible 7030 liquide de refroidissement
moteur de l'ECU
Alarme de température de Alarme de pression d'huile
4000/4010/4020 7040
l'élément BP moteur de l'ECU

! 4040 Circuit du capteur de

température de l'élément BP 7150/7160
Niveau 1/niveau 2 du réservoir
de DEF
