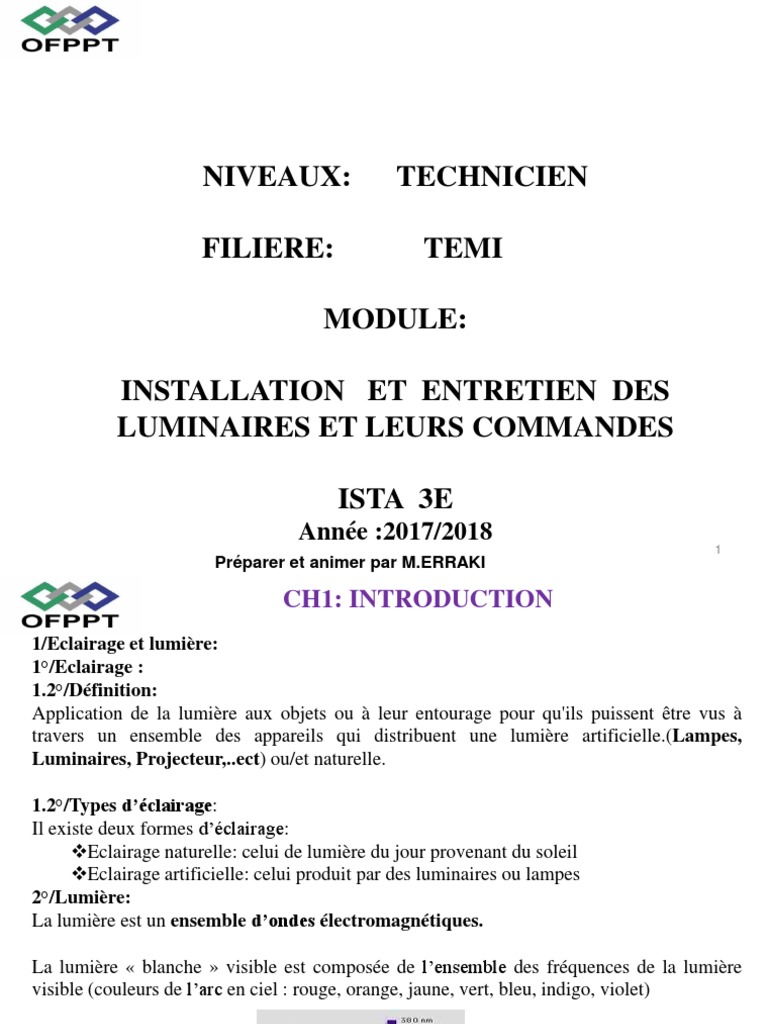

FILIERE: TEMI
MODULE:
ISTA 3E
Année :2017/2018
1
Préparer et animer par M.ERRAKI
CH1: INTRODUCTION
1/Eclairage et lumière:
1°/Eclairage :
1.2°/Définition:
Application de la lumière aux objets ou à leur entourage pour qu'ils puissent être vus à
travers un ensemble des appareils qui distribuent une lumière artificielle.(Lampes,
Luminaires, Projecteur,..ect) ou/et naturelle.
1.2°/Types d’éclairage:
Il existe deux formes d’éclairage:
Eclairage naturelle: celui de lumière du jour provenant du soleil
Eclairage artificielle: celui produit par des luminaires ou lampes
2°/Lumière:
La lumière est un ensemble d’ondes électromagnétiques.
2
Préparer et animer par M.ERRAKI
CH1: INTRODUCTION
2/Autres définitions:
L'éblouissement:
C’est la difficulté à voir en présence de lumière vive, telle que l'exposition à la lumière du
soleil (directe ou indirecte) ou d'une forte lumière artificielle, par exemple les phares d'une
voiture dans la nuit.
Tungstène:
C’est l'élément chimique de numéro atomique 74, de symbole W. Son nom en français
provient du suédois tung et sten et signifie donc « pierre lourde ».
Starter:
C’est un composant constitué d'un petit tube rempli de gaz et pourvu d'un bilame.
Le ballast:
C’est un composant constitué d'un bobinage de cuivre entourant un noyau de fer (ballast dit
inductif ou électromagnétique)
3
Préparer et animer par M.ERRAKI
CH 2: LES TYPES D’ECLAIRAGE
Plan:
1/Eclairage direct
2/Eclairage indirect
3/Eclairage mixte
4/L'éclairage à deux composantes
4
Préparer et animer par M.ERRAKI
CH2:TYPES D’ECLAIRAGE
1/L'éclairage direct:
La lumière est projetée directement du luminaire vers la surface de travail.
Avantages:
La lumière n'est pas réfléchie avant d'atteindre la tâche à éclairer. Le rendement est donc
meilleur que celui d'un système comprenant une partie indirecte.
Inconvénients:
Il existe un risque d'éblouissement et de contraste entre des zones sombres (par exemple le
plafond) et des zones lumineuses.
5
Préparer et animer par M.ERRAKI
CH2:TYPES D’ECLAIRAGE
2/L'éclairage indirect:
Une surface, le plafond ou les murs sont utilisés comme réflecteur pour diffuser la lumière.
Avantages:
La diffusion de la lumière par le plafond et une répartition uniforme des luminances offrent
une bonne protection contre l'éblouissement.
En éclairage d’ambiance, l’indirect peut donner des ambiances lumineuses intéressantes.
Inconvénients:
Vu que la lumière est réfléchie avant d'atteindre la tâche à éclairer, ce mode d'éclairage a un
moins bon rendement et demande, à niveau d'éclairement égal, une puissance installée
supérieure à celle du système direct.
6
Préparer et animer par M.ERRAKI
CH2:TYPES D’ECLAIRAGE
3/L'éclairage mixte:
Ce mode d'éclairage combine l'éclairage direct et l'éclairage indirect. La partie indirecte
reste toutefois dominante.
Avantages:
Les avantages de ce mode d'éclairage sont identiques à ceux de l'éclairage indirect :
répartition uniforme et absence d'éblouissement. De plus, la partie directe crée des ombres
avantageuses et permet de réduire la luminance du plafond.
Inconvénients:
L'inconvénient principal est identique à celui du système d'éclairage indirect : rendement
très sensible aux coefficients de réflexion des parois. il est cependant moins marqué
puisqu'une partie de l'éclairage est dirigé directement vers le plan de travail.
7
Préparer et animer par M.ERRAKI
CH2:TYPES D’ECLAIRAGE
4/L'éclairage à deux composantes:
Une première composante assure un éclairage général direct ou indirect de faible
éclairement (environ 300 lux sur le plan de travail); une deuxième composante assure
l'appoint directement sur la place de travail.
Avantages:
Ce système est énergétiquement le plus intéressant : il associe un faible niveau
d'éclairement général et des luminaires ponctuels, en fonction des besoins.
Inconvénients:
L'inconvénient de l'éclairage ponctuel est qu'il peut générer des contrastes, des ombres
marquées ainsi que des réflexions gênantes. Ceci dit, le fait de veiller à une
bonne uniformité permet de limiter les effets néfastes des contrastes.
8
Préparer et animer par M.ERRAKI
CH3: LES SOURCES LUMINEUSES
9
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
Plan:
10
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
1/Les lampes à incandescence:
11
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
1/Les lampes à incandescence:
12
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
1/Les lampes à incandescence:
1.1/Principe fonctionne une lampe incandescente:
Le flux lumineux des lampes à incandescence peut être diminué ou augmenté par variation
de la tension ("dimming").
13
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
1/Les lampes à incandescence:
1.2/principales caractéristiques:
14
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
1/Les lampes à incandescence:
1.3/ Les lampes halogènes:
A/Principe fonctionne une lampe halogénes:
La lampe halogène fonctionne sur le même principe qu’une lampe à incandescence : elle
produit de la lumière visible à partir d’un filament de tungstène porté à incandescence.
Pour éviter une dégradation très rapide du filament, celui-ci est placé dans une ampoule à
verre de quartz (pour les hautes températures) renfermant des gaz halogénés à haute
pression comme l’iode et le brome.
Cette caractéristique de la lampe halogène lui permet de travailler avec une surface
d’ampoule beaucoup plus petite.
La lampe halogène fonctionne soit à très basse tension (12 V par exemple), soit à la tension
15
du réseau (230 V). Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
1/Les lampes à incandescence:
1.3/ Les lampes halogènes:
B/Types et caractéristiques générales:
Lampe à la tension du réseau:
À la tension du réseau 230 V, la lampe est directement raccordée au réseau. Lorsqu'elle
possède un culot à visser, elle peut directement remplacer une lampe à incandescence.
17
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
1/Les lampes à incandescence:
1.3/ Les lampes halogènes:
C/Types et caractéristiques générales:
Les lampes à très basse tension sans réflecteur:
18
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.1/Généralités:
On reprend généralement sous la dénomination "lampes à décharge"
les lampes à décharge "haute pression" (lampe au sodium haute pression, aux
halogénures métalliques ou au mercure haute pression).
Mais les tubes fluorescents, les lampes fluocompactes et les lampes à induction sont
aussi des lampes à décharge (la lumière y est aussi produite par une décharge électrique
dans un gaz).
19
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.2/Principe de fonctionnement:
Une lampe dite "à décharge" fonctionne par décharge d'un courant électrique dans une
atmosphère gazeuse.
La décharge se fait au travers d'un tube à décharge qui se trouve lui-même dans une
20
ampoule vide. Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.2/Principe de fonctionnement:
Les lampes à décharge ont besoin des éléments suivants pour fonctionner :
Amorceur:
Les lampes fluorescentes font partie des lampes à décharge. Elles fonctionnent par décharge
d'un courant électrique dans une atmosphère gazeuse.
Les lampes fluorescentes utilisent de la vapeur de mercure sous basse pression.
22
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.3/Les tubes fluorescents:
23
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.3/Les tubes fluorescents:
24
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.3/Les tubes fluorescents:
B/Types et caractéristiques générales:
25
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.3/Les tubes fluorescents:
B/Types et caractéristiques générales:
26
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.4/Les lampes fluocompactes:
A/Principe de fonctionnement :
Une fonctionne comme un tube fluorescent mais le tube est replié de manière à la rendre
plus lampe fluocompacte compacte.
27
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.4/Les lampes fluocompactes:
B/Types et caractéristiques générales:
Les lampes fluocompactes à culot à broches (plus professionnelles):
Elles sont souvent utilisées dans des luminaires de type "Downlight" équipés d'optiques
performantes. Ces lampes PL fonctionnent avec ballast non incorporé. Le ballast peut être
électronique dimmable ou pas (4 broches) ou conventionnel (2 broches).
28
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.4/Les lampes fluocompactes:
B/Types et caractéristiques générales:
Les avantages des lampes à culot à broches sont:
Un plus grand choix de température de couleur et d’IRC.
29
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.4/Les lampes fluocompactes:
B/Types et caractéristiques générales:
30
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.4/Les lampes fluocompactes:
B/Types et caractéristiques générales:
31
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.5/ Les lampes aux halogénures (ou iodures) métalliques
A/Principe de fonctionnement :
La lampe aux iodures métalliques fait partie des lampes à décharge. Son principe de
fonctionnement est donc identique.
Pour certaines lampes, l'ensemble amorceur, ballast conventionnel et condensateur peut être
remplacé par un ballast électronique.
32
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.5/ Les lampes aux halogénures (ou iodures) métalliques
A/Principe de fonctionnement :
L'ampoule contient de la vapeur de mercure haute pression dans laquelle on a ajouté des
halogénures métalliques. Suivant le fabricant, les iodures métalliques sont différents
(dysprosium, scandium, sodium, tallium, indium, etc.).
Remarque:
Certaines lampes particulières ont un starter incorporé. Elles s'utilisent alors bien sûr sans
amorceur.
33
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.5/ Les lampes aux halogénures (ou iodures) métalliques
B/Caractéristiques générales:
Technologies quartz et céramique:
Les premières générations de lampe à halogénure métallique ont fait appel à un brûleur
quartz.
Cette technologie est tout doucement remplacée par la céramique qui :
Supporte mieux les plus hautes températures permettant une
miniaturisation des lampes ;
34
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.5/ Les lampes aux halogénures (ou iodures) métalliques
B/Caractéristiques générales:
Connaissance :
Lampe tubulaire de puissance élevée (250 - 2 000 W) transparente équipée :
35
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.5/ Les lampes aux halogénures (ou iodures) métalliques
B/Caractéristiques générales:
Connaissance :
Lampe compact (35 -150 W) équipée d'un brûleur céramique
Avantage et inconvénient:
37
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.5/ Les lampes aux halogénures (ou iodures) métalliques
B/Caractéristiques générales:
38
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.6/Les lampes au sodium haute pression:
Pour certaines lampes, l'ensemble amorceur, ballast conventionnel et condensateur peut être
remplacé par un ballast électronique.
Les lampes au sodium haute pression sont reconnaissables, pour les lampes à finition claire,
à leur tube à arc en céramique de couleur blanche.
40
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.6/Les lampes au sodium haute pression:
B/Types et caractéristiques générales:
En général, le premier s'utilise dans les cloches tandis que le second s'emploie dans les
projecteurs.
Ces lampes fonctionnent avec ballasts et amorceurs appropriés. On conseille d'utiliser ces
lampes avec des ballasts électroniques.
41
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.6/Les lampes au sodium haute pression:
B/Types et caractéristiques générales:
42
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.6/Les lampes au sodium haute pression:
B/Types et caractéristiques générales:
43
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.7/Les lampes au sodium basse pression:
A/Principe de fonctionnement du lampes au sodium basse pression:
La lampe au sodium basse pression fait partie des lampes à décharge. Son principe de
fonctionnement est donc identique.
Cette lampe est constituée d'un tube à décharge en forme de "U" logé dans une ampoule
extérieure.
Le tube à décharge contient un mélange de vapeur de sodium et de gaz tels que le néon et
l'argon.
44
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.7/Les lampes au sodium basse pression:
B/Caractéristiques générales:
La lampe au sodium basse pression émet une lumière monochromatique jaune-orangée au
maximum de la sensibilité de l'œil.
Cette lumière monochromatique lui confère la plus haute efficacité lumineuse de toutes les
lampes communes (hors LED).
Mais c'est également cette caractéristique qui lui donne un très mauvais indice de rendu des
couleurs (IRC).
Elle est principalement utilisée pour l'éclairage des autoroutes car l'efficacité lumineuse est
très élevée et que le rendu des couleurs n'y est pas primordial.
45
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.7/Les lampes au sodium basse pression:
B/Caractéristiques générales:
46
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
2/Les lampes à décharge:
2.8/Les lampes au mercure haute pression:
A/Principe de fonctionnement du lampes au mercure basse pression:
La lampe au mercure haute pression fait partie des lampes à décharge. Son principe de
fonctionnement est donc identique.
La lumière est émise exclusivement sous forme de rayons ultraviolets invisibles rendus
visibles par les poudres fluorescentes placées sur la face interne de l'ampoule.
De plus, sa durée de vie n'est pas très élevée et elle est défavorable à l'environnement.
Dans la plupart des cas, les lampes à vapeur de mercure sont couplées avec des ballasts
électromagnétiques.
48
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
3/Les sources LED:
49
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
3/Les sources LED:
A/Principe de fonctionnement des LED:
La LED émet une lumière quasi monochromatique. Sa couleur dépend des caractéristiques
des matériaux utilisés durant la production (composition des semi-conducteurs et de leur
dopage, température de jonction, …).
B/ Caractéristiques générales:
Durée de vie des lampes et luminaires LED:
Une source LED (chip) seule peut atteindre une durée de vie de 50 000 h
50
Préparer et animer par M.ERRAKI
CH 3: LES SOURCES LUMINEUSES
3/Les sources LED:
B/ Caractéristiques générales:
Rendu des couleurs et température de couleurs:
Avec les lampes et luminaires à LEDs, on peut obtenir un indice de rendu de
couleur entre 60 et 98. De plus, il est possible, avec certains types de LED, de moduler
la température de couleur de manière continue.
51
Préparer et animer par M.ERRAKI
CH 4: BALLASTS ET DRIVERS
Plan:
1/Ballast:
2/L’alimentation (ou "drivers") des LEDs:
52
Préparer et animer par M.ERRAKI
CH 4: BALLASTS ET DRIVERS
1/Ballasts:
Le ballast est un composant constitué d'un bobinage de cuivre entourant un noyau de fer
(ballast dit inductif ou électromagnétique)
Les ballasts évitent la surintensité après amorçage due à la chute brutale de la résistance du
tube fluorescent.
Ils peuvent être compensés, par adjonction d’un condensateur pour améliorer le
facteur de puissance (cos φ).
53
Préparer et animer par M.ERRAKI
CH 4: BALLASTS ET DRIVERS
1/Ballasts:
1.1/Utilisation des ballasts, des starters et des condensateurs:
1.2/Types de ballasts:
Ballast électromagnétique:
54
Préparer et animer par M.ERRAKI
CH 4: BALLASTS ET DRIVERS
1/Ballasts:
1.2/Types de ballasts:
Ballast électronique haute fréquence pour lampes fluorescentes:
L’ensemble starter, ballast conventionnel et condensateur de compensation du cos φ peut
être remplacé par un ballast électronique avec ou sans préchauffage des cathodes.
55
Préparer et animer par M.ERRAKI
CH 4: BALLASTS ET DRIVERS
1/Ballasts:
1.2/Types de ballasts:
Ballast électronique pour lampes au sodium basse pression:
L’ensemble starter, ballast conventionnel et condensateur peut être remplacé par un ballast
électronique, appelé également ballast HF (haute fréquence). À l'opposé des ballasts
électroniques pour lampes fluorescentes
56
Préparer et animer par M.ERRAKI
CH 4: BALLASTS ET DRIVERS
1/Ballasts:
1.2/Types de ballasts:
Ballast électronique multilampes:
Ce type de ballast, grâce à son "intelligence embarquée", est en mesure de reconnaître les
différentes lampes fluorescentes T5 uniquement de manière autonome et de les amorcer de
façon optimale.
Lors des amorçages suivants, seul un très court test de vérification est effectué si les
paramètres de la lampe n'ont pas changé.
58
Préparer et animer par M.ERRAKI
CH 4: BALLASTS ET DRIVERS
1/Ballasts:
1.2/Types de ballasts:
Ballast électronique à commande numérique DALI:
Les ballasts électroniques permettent de réaliser (en fonction du modèle) la gradation des
lampes fluorescentes ou d'être intégrés dans des systèmes de gestion numérique de
l'éclairage.
59
Préparer et animer par M.ERRAKI
CH 4: BALLASTS ET DRIVERS
2/L’alimentation (ou "drivers") des LEDs:
L’équipement permettant l’alimentation de la LED est appelé couramment un "driver" de
LED.
60
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
Plan:
61
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
Un luminaire sert à répartir, filtrer ou transformer la lumière des lampes. Il peut être
composé de :
L'armature :
Permet l'assemblage des différents composants du luminaire (réflecteurs, ventelles,
platine, diffuseur,...) et la fixation du luminaire au plafond ou au mur.
Le réflecteur :
Réfléchi la lumière émise par la lampe et la dirige selon des directions préférentielles.
Les ventelles :
Protègent l'œil des éblouissements en empêchant la vue directe de la lampe.
La platine :
Permet la fixation des auxiliaires électriques (ballasts, starters,...).
L'ensemble des dispositifs chargés de contrôler la lumière émise (réflecteurs, ventelles) est
aussi appelé "optique". 62
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
Les ventelles d'un luminaire ont pour but de limiter la vue directe des lampes à partir d'un
certain angle de vision appelé angle de défilement
63
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
Pour limiter l’éblouissement via les écrans d’ordinateur et obtenir une basse luminance
64
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
65
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
66
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
67
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
Luminaires fermé:
Pour leur garantir un degré d'étanchéité (classe IP) ou de protection au choc (classe IK) plus
important, le luminaire peut être fermé par un diffuseur ou protecteur translucide. Celui-ci
peut être en :
68
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
Mode de pose:
Encastré:
Les luminaires à encastrer sont utilisés avec un faux plafond démontable.
69
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
Mode de pose:
Apparent:
En rénovation, ils sont en principe utilisés lorsqu'on ne dispose pas d'un faux plafond, ou
lorsque le faux plafond est fixe (ex : faux plafond en plaques de plâtre).
70
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
Mode de pose:
suspendu:
Les luminaires peuvent être suspendus au plafond soit par des câbles, soit par des tubes qui
contiennent en même temps l'alimentation électrique.
71
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.1/Luminaire intérieur pour tubes fluorescents:
Mode de pose:
Cas particulier : les rails industriels:
On trouve chez les fabricants, des luminaires précâblés pouvant se raccorder par
encliquetage immédiat sur des rails modulaires.
Ils conviennent aussi bien pour les lignes continues de luminaires (luminaires disposés les
uns derrière les autres, sans espace entre eux) que pour les lignes discontinues.
72
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.2/Luminaire intérieur pour lampes à décharge:
73
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.3/Exemples de luminaire intérieur pour LED:
74
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.3/Exemples de luminaire intérieur pour LED:
Types de lampes adaptées:
Initialement, les luminaires "downlights" ont été développés pour accueillir des lampes
fluocompactes à broches de puissance réduite.
75
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.4/Luminaire intérieur pour lampe fluocompacte:
Dans ce type de luminaire, le ballast électronique n’est pas intégré. On dit qu’il est déporté
ou externe.
76
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.5/Luminaire extérieur:
Le luminaire est soit fixé à un mur via une console, soit posé sur le sol via un mât ou un
poteau.
77
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.5/Luminaire extérieur:
78
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.5/Luminaire extérieur:
79
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.5/Luminaire extérieur:
Un luminaire d'éclairage public éclaire grosso modo une bande d'une largeur égale à la
hauteur de feu. Cette largeur peut atteindre 2,5 fois la hauteur pour un projecteur.
80
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
1/Les composants d'un luminaire:
1.5/Luminaire extérieur:
81
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
2/Les luminaires intérieurs pour lampes à décharge de puissance élevée:
2.1/Types de réflecteur:
Réflecteur en aluminium:
Ce réflecteur est le plus courant, le plus polyvalent (grâce à la gamme d'accessoires qui peut
y être adapté) et le moins cher
Le réflecteur en aluminium peut être émaillé blanc sur sa partie interne. Son rendement est
alors légèrement moins élevé qu'un réflecteur en aluminium anodisé, par exemple.
82
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
2/Les luminaires intérieurs pour lampes à décharge de puissance élevée:
2.1/Types de réflecteur:
Réflecteur en aluminium:
La lumière sort dans toutes les directions et la répartition photométrique de ce réflecteur est
équivalente à celle d'un éclairage "direct/indirect’’. De plus, il est très apprécié pour son
esthétique.
83
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
2/Les luminaires intérieurs pour lampes à décharge de puissance élevée:
2.2/Accessoires:
84
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
2/Les luminaires intérieurs pour lampes à décharge de puissance élevée:
2.2/Accessoires:
85
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
2/Les luminaires intérieurs pour lampes à décharge de puissance élevée:
2.3/Particularités:
Le cycle de maintenance peut être prolongé et les pertes de flux entre deux nettoyages sont
réduites.
86
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
2/Les luminaires intérieurs pour lampes à décharge de puissance élevée:
2.4/Mode de pose:
Le montage se fait soit directement au plafond (ou sur une structure fixe), soit suspendu par
chaîne ou tige filetée rigide.
87
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
3/Les luminaires LED:
Le luminaire LED est un système complet composé de puces LED, de lampe(s) à LEDs ou
encore de module(s) LED, comprenant l’électronique, l’enveloppe, le câblage, etc.
3.1/Caractéristiques générales:
88
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
3/Les luminaires LED:
3.1/Caractéristiques générales:
89
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
3/Les luminaires LED:
3.1/Caractéristiques générales:
Avec les lampes et luminaires à LEDs, on peut obtenir un indice de rendu de couleur entre
60 et 98. De plus, il est possible, avec certains types de LED, de moduler la température
de couleur de manière continue.
3.2/Aspect thermique:
90
Préparer et animer par M.ERRAKI
CH 5 : LUMINAIRES
3/Les luminaires LED:
3. 3/Aspect optique:
la luminance de la source devient très importante et peut atteindre des valeurs de 10 à 100
millions de Cd/m².
91
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
1/ Le zonage des commandes:
1.1/Principe:
Le zonage consiste à répartir la distribution électrique et à regrouper les commandes en
tenant compte :
De l'éclairage naturel du local : Les appareils "côté intérieur" (ou locaux
aveugles) sont commandés séparément des appareils "côté vitrages", ces derniers
étant enclenchés selon les besoins en complément de l'éclairage naturel.
Des activités secondaires : Pour les activités se déroulant en dehors des heures
normales (nettoyage ou gardiennage), un éclairage réduit suffit souvent
amplement.
92
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
1/ Le zonage des commandes:
1.2/Technologie classique de zonage:
93
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
1/ Le zonage des commandes:
1.2/Technologie classique de zonage:
94
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Les interrupteurs constituent les organes de commande les plus simples dans une gestion
d’occupation. Leur caractéristique principale est qu’ils restent en l’état ON ou OFF s’ils ne
sont pas actionnés par l’occupant.
95
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Simple allumage:
96
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Simple allumage:
97
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Simple allumage:
98
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Simple allumage:
99
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteur à voyant:
100
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteur à voyant:
101
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteur s double allumage:
102
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteurs double allumage:
103
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteur s va et vient:
104
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteur s va et vient:
105
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteurs permutateur:
106
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteurs permutateur:
107
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteurs télérupteurs :
108
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.1/Les interrupteurs:
Interrupteurs télerupteurs :
109
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.2/Les boutons poussoir:
Les boutons poussoirs, contrairement aux interrupteurs, n’ont qu’un seul état au repos : soit
ON, soit OFF suivant leur type.
Ils ne servent, par une simple impulsion, qu'à changer l’état d’un équipement intermédiaire
de commande des luminaires comme, par exemple, les télérupteurs, les relais, les entrées
digitales des automates (DI : Digital Input), …
Cette caractéristique leur permet aussi de pouvoir être couplés avec une détection
d’occupation automatique.
110
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.3/Les gradateurs ou "dimmer’’:
L’idée du contrôle du flux lumineux est d’adapter la luminance ou, de manière plus
pratique, le niveau d’éclairement du luminaire en fonction du besoin réel de "lux" dans un
local, lorsque le local considéré bénéficie d’un appoint en éclairage naturel.
111
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.3/Les gradateurs ou "dimmer’’:
112
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
2/ La gestion et les commandes manuelles:
2.3/Les gradateurs ou "dimmer’’:
113
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
3/La gestion en fonction d'un horaire:
3.1/Les minuteries:
3.2/Contrôle de l'heure:
114
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
3/La gestion en fonction d'un horaire:
3.2/Contrôle de l'heure:
Lorsque l'on envisage le placement d'une horloge sur l'installation d'éclairage, il faut avoir
en tête qu’il est souvent préférable de ne commander que l'extinction des luminaires,
laissant aux occupants la liberté d'allumage.
115
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
A/Principe de fonctionnement:
116
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
A/Principe de fonctionnement:
117
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
A/Principe de fonctionnement:
Cette combinaison permet d’augmenter la fiabilité des détecteurs et élimine les détections
indésirables.
118
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
A/Principe de fonctionnement:
Détecteurs sonores:
Les détecteurs sonores réagissent au bruit
Détecteurs "intelligents’’:
Ce type de détecteur à double technologie enregistre pendant plusieurs mois le mode
d'occupation du local et adapte automatiquement sa sensibilité.
B/Types de détecteurs:
On distingue deux familles d'équipement :
Les détecteurs à pouvoir de coupure (peut couper l'alimentation de la
lampe)
Les détecteurs montés à la place des interrupteurs
Ceux-ci se placent dans les circulations, sanitaires, petits bureaux etc
119
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
B/Types de détecteurs:
Les détecteurs à pouvoir de coupure (peut couper l'alimentation de la
lampe)
120
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
B/Types de détecteurs:
Les détecteurs à pouvoir de coupure (peut couper l'alimentation de la
lampe)
Les détecteurs intégrés dans le luminaire
Ce type de détecteur commande directement et individuellement le luminaire sur lequel il
est monté
122
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
B/Types de détecteurs:
Les détecteurs gradables (agit sur la commande 1-10V du ballast
dimmable)
Les multidétecteurs
123
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
C/ Emplacement:
Les détecteurs doivent être placés de manière à couvrir tout l'espace à détecter.
Exemple:
On souhaite placer des détecteurs de présence pour commander l'éclairage du hall ci-
dessous.
Caractéristiques du détecteur :
Interrupteurs automatiques :
Angle de détection : 180°
Portée latérale : 2 x 6 m
Portée frontale : 12 m
124
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
D/ Schémas de raccordement (en gestion de l'éclairage):
125
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de la présence:
Les détecteurs de mouvement et de présence/absence:
D/ Schémas de raccordement (en gestion de l'éclairage):
126
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de l'apport en éclairage naturel:
Très souvent dans les zones proches des fenêtres, l'éclairage artificiel n'est nécessaire que
le matin, le soir ou la nuit. En journée, l'éclairage naturel est suffisant pour assurer le
confort visuel.
127
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de l'apport en éclairage naturel:
Mesure de la luminance de la fenêtre:
Un capteur mesure en permanence la luminance de la fenêtre (proportionnelle à l’apport de
lumière naturelle).
Au sein d'un régulateur, une correspondance est établie entre le niveau mesuré et le réglage
du ballast pour maintenir le niveau d'éclairement requis.
En plafonnier ;
129
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
4/La gestion en fonction de l'apport en éclairage naturel:
Le capteur agit directement sur le ballast du luminaire et régule le flux lumineux pour
maintenir en permanence l'éclairement recommandé.
130
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
5/La gestion centralisée de l'éclairage:
Gestion classique:
Une installation d'éclairage traditionnelle raccorde les luminaires et les commandes par un
réseau de câbles défini une fois pour toutes.
131
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
5/La gestion centralisée de l'éclairage:
Les récents développements ont ouvert de nouvelles possibilités : tous les équipements sont
connectés en parallèle sur un même bus de communication, chaque lampe, chaque
interrupteur ayant une adresse informatique propre.
132
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
5/La gestion centralisée de l'éclairage:
DALI apporte :
Une gestion flexible de l'éclairage par :
Exemple:
134
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
5/La gestion centralisée de l'éclairage:
Le protocole DALI:
DALI apporte :
Un confort et une simplicité :
Exemple:
135
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
5/La gestion centralisée de l'éclairage:
Le protocole DALI:
Exemple:
Soit 5 groupes de luminaires reliés entre eux par un bus de communication DALI :
Les alimentations 220 V des luminaires peuvent être indépendantes l'une de l'autre. Vu que
chaque luminaire a sa propre adresse , ils peuvent être commandés séparément ou en groupe
à partir du boîtier de commande DALI via le bus DALI.
Les entrées sont reliés aux organes de commande tels que les boutons poussoirs, les sondes
photométriques, les télécommandes, ...
Les sorties se font sur le bus de communication DALI et commandent ou régulent les
ballasts des luminaires.
136
Préparer et animer par M.ERRAKI
CH 6 : LES COMMANDES
5/La gestion centralisée de l'éclairage:
Le protocole DALI:
Exemple:
Dans le cas de locaux avec vitrage, chaque luminaire peut être régulé séparément en
fonction de sa position dans le local et suivant l'apport externe de lumière naturelle.
137
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
0/Symbole d’éclairage:
0.1/Symbole électrique de commande:
138
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
0/Symbole d’éclairage:
0.2/Symbole électrique d’éclairage:
139
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
0/Symbole d’éclairage:
0. 3/Symbole électrique de prise de courant, réseau et antenne:
140
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
0/Symbole d’éclairage:
0.4/Symbole électrique divers:
141
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.1/Schéma architectural:
142
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.1/Schéma architectural:
A l’aide de symboles normalisés et conformément au cahier des charges, le schéma
architectural permet de représenter le local ou l’habitation avec ses dimensions (architecture
- vue de dessus).
Les liaisons entre les points de commande et l’appareil commandé sont représentées par des
pointillés.
143
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.1/Schéma architectural:
A/ Appareils de commande:
144
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.1/Schéma architectural:
B/ Appareils d’utilisation:
C/ Appareil de connexion :
145
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.2/ Le schéma développé :
146
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.2/ Le schéma développé :
A/Appareils de protection du matériel contre les surintensités :
149
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.2/ Le schéma développé :
D/Appareil d’utilisation (récepteur):
150
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.2/ Le schéma développé :
F/ Appareils de commande complexe:
151
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.3/ Le schéma multifilaire:
152
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.3/ Le schéma multifilaire:
Il représente les appareils à leur emplacement dans la pièce avec les circuits électriques
détaillés et la position des canalisations.
L’utilisation des couleurs est obligatoire afin de comprendre plus facilement le schéma.
- Neutre : bleu.
- Phase :Rouge
- P.E. : Vert ou Jaune.
- Autre conducteurs : toutes les couleurs sauf bleu ,rouge et vert ou jaune.
Les symboles utilisés pour le schéma multifilaire sont les mêmes que ceux du schéma
développé sauf pour les protections.
153
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.2/ Le schéma multifilaire:
A/ Appareils de protection du matériel contre les surintensités :
156
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
1/Schémas électriques:
1.4/ Le schéma unifilaire:
S’il s’agit d’un conducteur de neutre, un point est placé sur une extrémité du trait oblique.
Dans le cas où il y a plusieurs conducteurs de même type, on peut ne tracer qu’un trait et on
indique à côté de celui-ci le nombre de conducteurs identiques.
158
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.1/Simple allumage:
A/Schéma développé:
B/Schéma architectural:
159
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.1/Simple allumage:
B/Schéma architectural:
160
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.1/Simple allumage:
C/Schéma multifilaire:
161
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.1/Simple allumage:
C/Schéma multifilaire:
162
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.1/Simple allumage:
C/Schéma multifilaire:
163
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.1/Simple allumage:
D/Schéma unifilaire:
164
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.1/Simple allumage:
D/Schéma unifilaire:
165
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.1/Simple allumage:
D/Schéma unifilaire:
166
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
A/Schéma développé:
167
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
A/Schéma développé:
168
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
B/Schéma architectural:
169
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
B/Schéma architectural:
170
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
C/Schéma multifilaire:
171
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
C/Schéma multifilaire:
172
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
C/Schéma multifilaire:
173
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
C/Schéma multifilaire:
174
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
D/Schéma unifilaire:
175
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.2/Double allumage:
D/Schéma unifilaire:
176
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.3/Va et vient :
A/Schéma développé:
177
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.3/Va et vient :
B/Schéma architectural:
178
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.3/Va et vient :
C/Schéma multifilaire:
179
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.3/Va et vient :
C/Schéma multifilaire:
180
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.3/Va et vient :
D/Schéma unifilaire:
181
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.3/Va et vient :
D/Schéma unifilaire:
182
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.4/Télérupteur :
A/Schéma développé:
183
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.4/Télérupteur :
A/Schéma développé:
184
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.4/Télérupteur :
B/Schéma architectural:
185
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.4/Télérupteur :
B/Schéma architectural:
186
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.4/Télérupteur :
C/Schéma multifilaire:
187
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.4/Télérupteur :
C/Schéma multifilaire:
188
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.4/Télérupteur :
D/Schéma unifilaire:
189
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.4/Télérupteur :
D/Schéma unifilaire:
190
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.5/Minuterie avec effet:
Schéma développé:
191
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.5/Minuterie avec effet:
Schéma développé:
192
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.5/Minuterie avec effet:
Schéma développé:
K:Minuterie
K1:Contact de la minuterie
193
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.6/Minuterie sans effet:
Schéma développé:
K:Minuterie
K1:Contact de la minuterie
194
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.6/Minuterie sans effet:
Schéma architectural:
195
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.6/Minuterie sans effet:
Schéma multifilaire:
196
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
2/Exemples:
2.6/Minuterie sans effet:
Schéma unifilaire:
197
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
.
198
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
.
199
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
200
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
201
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
202
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
203
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
204
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
205
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
206
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
207
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
208
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
3.1/Schéma d’un allumage par starter, ou allumage différé:
209
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
3.2/Schéma d’un allumage instantané par une électrode auxiliaire:
210
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
3. 3/Montage compensé:
Schéma développé:
211
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
3.4/Schéma de montage duo:
Schéma développé:
N.B: Les substances fluorescentes utilisées pour rendre visibles les radiations ultraviolettes
ont un faible rémanence : Cela se traduit par un papillotement désagréable. 212
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
3/Schémas électriques des tubes fluorescents:
3.4/Schéma de montage duo:
Schéma développé:
.
213
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
4/Schémas électriques des prises de courant:
Schéma architectural:
214
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
4/Schémas électriques des prises de courant:
Schéma développé:
215
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
4/Schémas électriques des prises de courant:
Schéma multifilaire:
216
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
4/Schémas électriques des prises de courant:
Schéma unifilaire:
217
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
5/Schémas électriques de sonnerie:
Schéma développé:
218
Préparer et animer par M.ERRAKI
CH 7 : SYMBOLE D’ECLAIRAGE, PLAN ET
SCHEMA ELECTRIQUE D’INSTALLATION
6/Schémas électriques de gâche électrique (commande à distance): :
Schéma développé:
219
Préparer et animer par M.ERRAKI
CH8 : PRINCIPAUX RISQUES ET DANGER LIES A L’INSTALLATION
DE LUMINAIRES ET LES PRECAUTIONS A PRENDRE
1/Risques et dangers:
Parmi les principaux risques et dangers liés à l’installation de luminaires on peut citer par
exemple :
Chutes à partir d’un échafaudage, une échelle ou un escabeau.
Consulter le plan.
2/Précautions:
221
Préparer et animer par M.ERRAKI
CH9 : PREPARATION DE L’EQUIPEMENT,
L’OUTILLAGE ET LE MATERIEL
La procédure à suivre pour préparer l’équipement, l’outillage et le matériel :
Organisation de la manutention;
222
Préparer et animer par M.ERRAKI
CH9 : PREPARATION DE L’EQUIPEMENT,
L’OUTILLAGE ET LE MATERIEL
3/Entretenir les outils manuels :
Aiguisage;
223
Préparer et animer par M.ERRAKI
CH10 : TECHNIQUES DE FIXATION DES DIVERS
LUMINAIRES
Pour chaque type de luminaire la technique de fixation devra comporter les étapes suivantes :
Mesure
Perçage
Pose d’ancrages
Installation de supports
224
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
1/Raccordement d’une lampe:
La douille de la figure est reliée à l’extrémité du câble électrique en vissant un conducteur sur
chaque borne de raccord.
On détache l’enveloppe de la douille à l’aide d’une tournevis. Certaines douilles sont munies
d’un interrupteur interne ce qui ne change pas la façon de faire les raccords des conducteurs.
225
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
2/Raccordement d’un lustre :
Le plafonnier de porcelaine comme le lustre est généralement monté à l’aide d’un support de
montage et est relié au câble électrique en respectant les couleurs des conducteurs et en
prenant soin d’isoler les connexions avec des connecteurs isolés. ( figure 2 ) et ( figure 3 ).
226
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
2/Raccordement d’un lustre :
227
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
3/Raccordement des tubes fluorescents:
Les tubes fluorescents doivent être montés sur des supports pour tubes droits munis de douille
qui reçoivent les tenons. A chaque extrémité, les tenons restent dans la douille grâce à des
attaches à ressorts.
Tous les lustres à tubes fluorescents sont munis d’un régulateur (ballast)
3.1/Tube à démarrage rapide:
228
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
3/Raccordement des tubes fluorescents:
3.2/Tube avec démarreur:
229
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
3/Raccordement des tubes fluorescents:
3.2/Tube avec démarreur:
Il est important de relier les conducteurs couleurs appropriées aux conducteurs d’alimentation
et ce, plus spécialement dans le cas des tubes fluorescents à démarrage rapide.
Les tubes circulaires ont un fonctionnement identique à celui des tubes droits, leur support
diffère afin de s’adapter aux tubes circulaires ( figure 6 ).
230
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
3/Raccordement des tubes fluorescents:
3.3/Raccordement des spots TBT encastrés :
Le spot est alimenté par un transformateur lui-même commandé comme n’importe quel
circuit lumière.
La deuxième solution est plus utilisée ; car les transformateurs peuvent se glisser dans
n’importe quel faux plafond, du fait de leur petite taille, mais le prix du matériel est plus
élevé.
La figure 7 présente le mode d’installation de ces spots en faux plafond existant ou à créer.
231
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
3/Raccordement des tubes fluorescents:
3.3/Raccordement des spots TBT encastrés :
232
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
3/Raccordement des tubes fluorescents:
3.3/Raccordement des spots TBT encastrés :
233
Préparer et animer par M.ERRAKI
CH11 : METHODE DE RACCORDEMENT DES
DIVERS TYPES DES LUMINAIRES
3/Raccordement des tubes fluorescents:
3.3/Raccordement des spots TBT encastrés :
234
Préparer et animer par M.ERRAKI
CH12 : MISE SOUS TENSION DES LUMINAIRES
235
Préparer et animer par M.ERRAKI
CH12 : MISE SOUS TENSION DES LUMINAIRES
236
Préparer et animer par M.ERRAKI
CH13 : METHODES D’ENTRETIEN DE
LUMINAIRES ET LEURS COMMANDES
1/Introduction:
Chaque technique d’entretien des luminaires et leur commande doit comporter les étapes
suivantes :
238
Préparer et animer par M.ERRAKI
CH13 : METHODES D’ENTRETIEN DE
LUMINAIRES ET LEURS COMMANDES
Tableau des différentes causes possibles:
239
Préparer et animer par M.ERRAKI
CH13 : METHODES D’ENTRETIEN DE
LUMINAIRES ET LEURS COMMANDES
3/CAS : Aucune lampe ne fonctionne
240
Préparer et animer par M.ERRAKI
CH14 : METHODES D’ENTRETIEN DE
LUMINAIRES ET LEURS COMMANDES
241
Préparer et animer par M.ERRAKI
