34-36 Bd Courcelles - 75017 PARIS

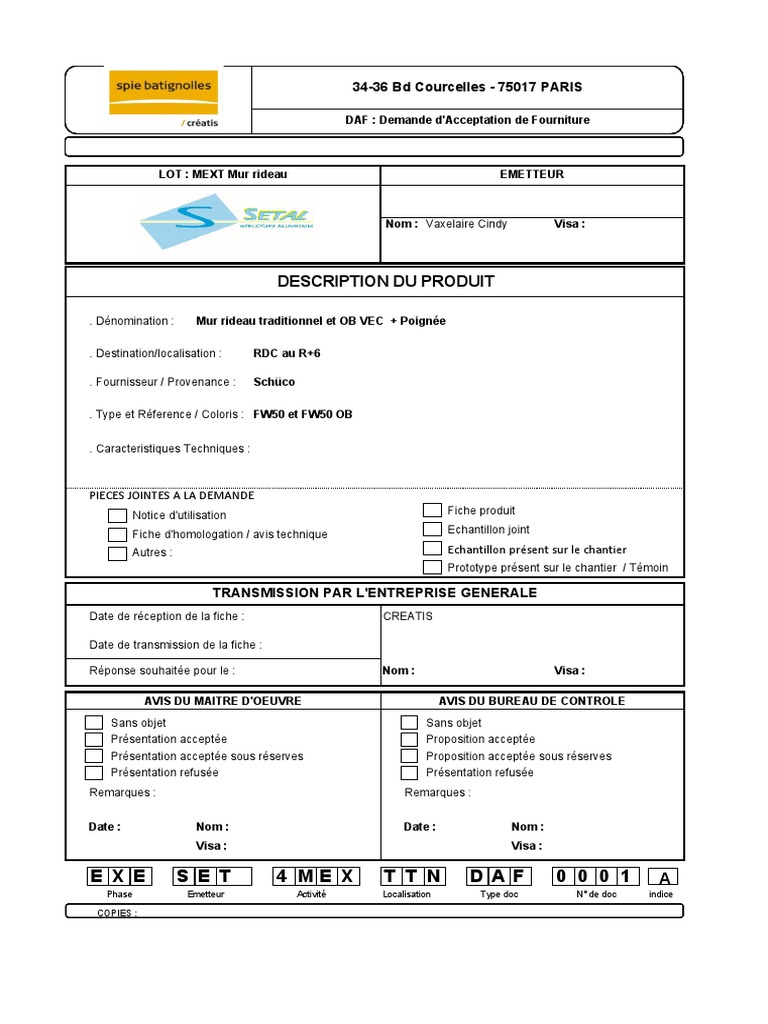

DAF : Demande d'Acceptation de Fourniture

LOT : MEXT Mur rideau EMETTEUR

Nom : Vaxelaire Cindy Visa :

DAFDAF
- Demande
- Demande
d Acceptation
d Acceptation
de Fourniture
de Fourniture
DESCRIPTION DU PRODUIT

. Dénomination : Mur rideau traditionnel et OB VEC + Poignée

. Destination/localisation : RDC au R+6

. Fournisseur / Provenance : Schüco

. Type et Réference / Coloris : FW50 et FW50 OB

. Caracteristiques Techniques :

PIECES JOINTES A LA DEMANDE

Notice d'utilisation
x Fiche produit

Fiche d'homologation / avis technique Echantillon joint

Autres : Echantillon présent sur le chantier

Prototype présent sur le chantier / Témoin

TRANSMISSION PAR L'ENTREPRISE GENERALE

Date de réception de la fiche : CREATIS

Date de transmission de la fiche :

Réponse souhaitée pour le : Nom : Visa :

AVIS DU MAITRE D'OEUVRE AVIS DU BUREAU DE CONTROLE

Sans objet Sans objet
Présentation acceptée Proposition acceptée
Présentation acceptée sous réserves Proposition acceptée sous réserves
Présentation refusée Présentation refusée
Remarques : Remarques :

Date : Nom : Date : Nom :

Visa : Visa :

E X E S E T 4 ME X T T N D A F 0 0 0 1 A
0
Phase Emetteur Activité Localisation Type doc N° de doc indice

COPIES :
 2.1/12-1503_V3
Annule et remplace l’Avis Technique 2.1/12-1503_V2

Relevant de la Norme
NF EN 13830

Valide du 06 avril 2022

au 31 janvier 2027

Sur le procédé

Ouvrants intégrés dans FWS 50 OI/OB / FWS

50H OI/OB
Famille de produit/Procédé : Façade légère en Vitrage Extérieur Collé (VEC)

Titulaire(s) : Société SCHÜCO

Internet : www.schuco.com

AVANT-PROPOS
Les avis techniques et les documents techniques d’application, désignés ci-après indifféremment par Avis
Techniques, sont destinés à mettre à disposition des acteurs de la construction des éléments d’appréciation sur
l’aptitude à l’emploi des produits ou procédés dont la constitution ou l’emploi ne relève pas des savoir-faire et
pratiques traditionnels.

Le présent document qui en résulte doit être pris comme tel et n’est donc pas un document de conformité ou à
la réglementation ou à un référentiel d’une « marque de qualité ». Sa validité est décidée indépendamment
de celle des pièces justificatives du dossier technique (en particulier les éventuelles attestations réglementaires).

L’Avis Technique est une démarche volontaire du demandeur, qui ne change en rien la répartition des responsabilités
des acteurs de la construction. Indépendamment de l’existence ou non de cet Avis Technique, pour chaque ouvrage,
les acteurs doivent fournir ou demander, en fonction de leurs rôles, les justificatifs requis.

L’Avis Technique s’adressant à des acteurs réputés connaître les règles de l’art, il n’a pas vocation à contenir d’autres
informations que celles relevant du caractère non traditionnel de la technique. Ainsi, pour les aspects du procédé
conformes à des règles de l’art reconnues de mise en œuvre ou de dimensionnement, un renvoi à ces règles suffit.

Groupe Spécialisé n° 2.1 - Produits et procédés de façade légère

Secrétariat : CSTB, 84 avenue Jean Jaurès, FR-77447 Marne la Vallée Cedex 2

Tél. : 01 64 68 82 82 - email : secretariat.at@cstb.fr
www.ccfat.fr

Les Avis Techniques sont publiés par le Secrétariat des Avis Techniques, assuré par le CSTB ; Les versions authentifiées sont disponibles gratuitement sur le site Internet du CSTB (http://www.cstb.fr)
 Document Technique d’Application n° 2.1/12-1503_V3

Versions du document

Version Description Rapporteur Président

Les principales modifications lors de la précédente révision portent sur :

 Remplacement du profilé serreur référence 196 100 (voir figure 5) par
la référence 477 600 pour la configuration ouvrant vers l’extérieur. Mise
V2 Aurélie BAREILLE Frédéric VALEM
à jour des figures en annexe.
 Suppression des ouvrants oscillo-battants à la française.

Les principales modifications de cette septième révision portent sur :

 Ajout des ouvrants oscillo-battants à la française avec une conception
adaptée à la jurisprudence du garde à l’eau des ouvrants cachés.
 Suppression du collage VEC par ruban adhésif.
V3 Youcef MOKRANI Frédéric VALEM
 Mise à jour des valeurs thermiques (voir Tableau 3).
 Mise à jour du dossier graphique (voir § 2.10).
 L’application sous la nouvelle trame de l’Avis Technique.

Descripteur :
Ouvrants intégrés dans façade rideau : ouvrants oscillo-battants à la française ou à soufflet ou ouvrants à l’italienne dont
les produits verriers sont maintenus par collage avec un mastic silicone entre la face 4 du vitrage isolant et le profilé
adaptateur en alliage d’aluminium solidaire des vantaux.

Page 2 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Table des matières

1.  Avis du Groupe Spécialisé .............................................................................................................................. 4

1.1.  Domaine d’emploi accepté .......................................................................................................................... 4
1.1.1.  Zone géographique ................................................................................................................................ 4
1.1.2.  Ouvrages visés ..................................................................................................................................... 4
1.2.  Appréciation ............................................................................................................................................. 4
1.2.1.  Aptitude à l’emploi du procédé ................................................................................................................ 4
1.2.2.  Durabilité ............................................................................................................................................. 5
1.2.3.  Impacts environnementaux .................................................................................................................... 5
1.3.  Remarques complémentaires du Groupe Spécialisé ....................................................................................... 5
2.  Dossier Technique ......................................................................................................................................... 6
2.1.  Mode de commercialisation......................................................................................................................... 6
2.1.1.  Coordonnées ........................................................................................................................................ 6
2.1.2.  Mise sur le marché ................................................................................................................................ 6
2.1.3.  Identification ........................................................................................................................................ 6
2.2.  Description ............................................................................................................................................... 6
2.2.1.  Principe ................................................................................................................................................ 6
2.2.2.  Caractéristiques des composants ............................................................................................................. 6
2.3.  Disposition de conception ........................................................................................................................... 8
2.3.1.  Généralités ........................................................................................................................................... 8
2.3.2.  Ossature secondaire .............................................................................................................................. 8
2.3.3.  Vantail oscillo-battant à la française ou à soufflet VEC, prévu dans l’ATE ...................................................... 8
2.3.4.  Vantail à l’italienne VEC, prévu dans l’ATE ................................................................................................ 8
2.3.5.  Maintien des remplissages et étanchéité ................................................................................................... 9
2.3.6.  Dispositifs de sécurité ............................................................................................................................ 9
2.3.7.  Dimensionnement vis-à-vis des dispositions sismiques ............................................................................... 9
2.3.8.  Thermique ........................................................................................................................................... 10
2.4.  Disposition de mise en œuvre .................................................................................................................... 10
2.4.1.  Conditions générales de mise en œuvre .................................................................................................. 10
2.4.2.  Mise en œuvre ..................................................................................................................................... 10
2.5.  Maintien en service du produit ou procédé ................................................................................................... 11
2.5.1.  Conditions concernant la réparation et la maintenance .............................................................................. 11
2.5.2.  Réparation .......................................................................................................................................... 11
2.5.3.  Entretien ............................................................................................................................................. 11
2.6.  Traitement en fin de vie ............................................................................................................................ 11
2.7.  Assistance technique ................................................................................................................................ 11
2.8.  Principes de fabrication et de contrôle de cette fabrication ............................................................................. 11
2.8.1.  Conditions concernant la fabrication des éléments de façade ..................................................................... 11
2.8.2.  Profilé adaptateur 354 127 .................................................................................................................... 11
2.8.3.  Éléments de façade .............................................................................................................................. 11
2.8.4.  Réalisation et autocontrôle du collage ..................................................................................................... 12
2.9.  Mention des justificatifs ............................................................................................................................ 12
2.9.1.  Résultats Expérimentaux ....................................................................................................................... 12
2.9.2.  Références chantiers............................................................................................................................. 12
2.10.  Annexe du Dossier Technique – Schémas de mise en œuvre .......................................................................... 13

Page 3 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

1. Avis du Groupe Spécialisé

Le procédé décrit au chapitre II « Dossier Technique » ci-après a été examiné par le Groupe Spécialisé qui a
conclu favorablement à son aptitude à l’emploi dans les conditions définies ci-après :

1.1. Domaine d’emploi accepté

1.1.1. Zone géographique

Cet Avis a été formulé pour les utilisations en France Métropolitaine.

1.1.2. Ouvrages visés

Ouvrants intégrés dans façade rideau : ouvrants oscillo-battants à la française ou à soufflet ou ouvrants à l’italienne dont les
produits verriers sont maintenus par collage avec un mastic silicone entre la face 4 du vitrage isolant et le profilé adaptateur
en alliage d’aluminium solidaire des vantaux.

1.2. Appréciation

1.2.1. Aptitude à l’emploi du procédé

1.2.1.1. Stabilité
La façade ne participe pas, par nature, à la stabilité générale des bâtiments, laquelle incombe à l’ossature de ces derniers.
La stabilité propre de la façade sous les sollicitations climatiques et sous le poids des vitrages peut être convenablement assurée
dans le domaine d’emploi accepté.
La stabilité propre des vitrages VEC façade sous les sollicitations climatiques et sous le poids des vitrages peut être
convenablement assurée dans le cadre des justifications apportées, conformes au cahier du CSTB 3488-V2.

1.2.1.2. Sécurité en cas d’incendie

Elle n’est pas mise en cause par l’application du principe de fixation de vitrages par collage.
La convenance, du point de vue de la sécurité en cas d’incendie d’une façade vitrée utilisant le système FWS 50 OI/OB / FWS
50H OI/OB, doit être appréciée dans les mêmes conditions que pour une façade légère dans laquelle la fixation de vitrages de
même nature est traditionnelle. Elle doit être examinée, cas par cas, en fonction des divers règlements concernant l’habitation,
les établissements recevant du public, les immeubles de grande hauteur, etc.

1.2.1.3. Sécurité des intervenants

La mise en œuvre des éléments de façade légère vitrée relève des techniques usuelles.

1.2.1.4. Sécurité des usagers

La sécurité des usagers n’est pas mise en cause dans le système Ouvrants intégrés dans FWS 50 OI/OB / FWS 50H OI/OB par
les dispositions de collage des produits verriers, associées à celles permettant de pallier les conséquences d’une éventuelle
défaillance de ce collage, tant sur les vantaux de fenêtres que sur les cadres fixes.

1.2.1.5. Sécurité aux chutes de personnes

La sécurité aux chutes des personnes n’est pas assurée par les ouvrants.

1.2.1.6. Stabilité en zones sismiques (cf. § 1.1.2)

L’Avis est basé sur l’arrêté du 22 octobre 2010 et ses modificatifs.
L’emploi du procédé est possible en zones sismiques, selon les prescriptions du paragraphe 2.3.7 du Dossier Technique.

1.2.1.7. Performances thermiques

D’une manière générale, les caractéristiques thermiques des façades vitrées jouent un rôle important sur le calcul des
déperditions thermiques à travers l’enveloppe en hiver et sur le confort des occupants en été. La vérification du respect de la
réglementation thermique s’effectue à l’échelle du bâtiment (RT 2012).
La RT 2012 (Arrêtés du 26 octobre 2010 et du 28 décembre 2012), n’impose pas d’exigences minimales sur les performances
thermiques des composants. La transmission thermique surfacique (U), les facteurs solaires (S) et les transmissions lumineuses
des façades (TL) doivent néanmoins être déterminées pour chaque orientation pour être utilisées comme donnée d’entrée dans
le calcul du besoin bioclimatique (Bbio), de la consommation globale du bâtiment (Cep) et de la température intérieure de
confort (Tic) pour lesquels les Arrêtés fixent une exigence réglementaire.
La vérification du respect de la réglementation thermique s’effectue au cas par cas en utilisant les méthodes de calculs
réglementaires (Th-CE, Th-BCE et Th-bât).
 Le calcul du coefficient de transmission surfacique U de la paroi doit être effectué conformément aux règles Th-U.
 Le calcul du facteur solaire S doit être effectué conformément aux règles Th-S.
 Le calcul de la transmission lumineuse doit être effectué conformément aux règles Th-L.

Page 4 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

1.2.1.8. Étanchéité
L'étanchéité à l'air et à l'eau peut être assurée dans le domaine d'emploi accepté conformément aux normes NF EN 12152 et
NF EN 12154 et pour la durée de vie attendue du mastic de collage utilisé.

1.2.1.9. Confort acoustique

La fixation des produits verriers par collage n'a pas d'influence significative sur les propriétés acoustiques de la façade.
La performance acoustique est à justifier au cas par cas, si nécessaire.

1.2.1.10. Mise en œuvre

La mise en œuvre réalisée par des entreprises assistées techniquement par la Société SCHÜCO fait appel à des dispositifs
extérieurs de montage (nacelles, échafaudages ...) et de levage de modules pouvant habiller plusieurs trames sur une hauteur
équivalente à un ou deux étages.
Elle nécessite certaines précautions. Le système est conçu pour faciliter le démontage, isolément, et le remplacement d’un
cadre vitré accidentellement détérioré.

1.2.2. Durabilité
Le risque de désordre à envisager est celui d’une défaillance accidentelle du mastic de collage. Les conséquences de ce risque
vis-à-vis de la sécurité sont limitées par la présence des dispositifs s’opposant à la chute des produits verriers (voir § 2.3.6).
Dans le cas des ouvrants vers l’intérieur, ces dispositifs sont des tronçons de profilés visés sur les traverses hautes et basses
des cadres. Dans le cas des ouvrants vers l’extérieur, ces dispositifs sont deux pièces en tôle d’acier inoxydable vissées en
traverse haute du cadre.
La durabilité des collages et des vitrages composés mise en œuvre est considérée comme satisfaisante, du fait que les
dispositions du procédé Ouvrants Intégrés dans FWS 50 OI/OB / FWS 50H OI/OB respectent les prescriptions du paragraphe
2.5 du Cahier du CSTB 3488-V2.
Une réparation réalisée en atelier, conformément au paragraphe 4.22 du Cahier du CSTB 3488-V2, confère à l’élément de
façade réparé la même durabilité que celle attendue d’un élément d’origine.
Les ouvrants sont en mesure de résister aux sollicitations résultant de l’usage normal et les éléments susceptibles d’usure
(quincaillerie et profilés d’étanchéité) sont aisément remplaçables. Leur comportement dans le temps est équivalent à celui des
fenêtres traditionnelles.
Le risque de stagnation d’eau sur le mastic de scellement d’un vitrage isolant et celui d’aggravation d’embuage de ce vitrage,
due à ce fait, sont négligeables.
Le risque d’élévation excessive de la température du verre et du complexe isolant des façades exposées au rayonnement
solaire, conduit à utiliser devant les EdR CB-E des verres dont les caractéristiques énergétiques limitent les effets de
l’ensoleillement.

1.2.3. Impacts environnementaux

1.2.3.1. Données environnementales et sanitaires

Le procédé FWS 50 OI/OB / FWS 50H OI/OB ne dispose d’aucune Déclaration Environnementale (DE) et ne peut donc
revendiquer aucune performance environnementale particulière. Il est rappelé que les DE n’entrent pas dans le champ d’examen
d’aptitude à l’emploi du procédé.

1.2.3.2. Aspects sanitaires

Le présent avis est formulé au regard de l’engagement écrit du titulaire de respecter la réglementation, et notamment
l’ensemble des obligations réglementaires relatives aux produits pouvant contenir des substances dangereuses, pour leur
fabrication, leur intégration dans les ouvrages du domaine d’emploi accepté et l’exploitation de ceux-ci. Le contrôle des
informations et déclarations délivrées en application des réglementations en vigueur n’entre pas dans le champ du présent avis.
Le titulaire du présent avis conserve l’entière responsabilité de ces informations et déclarations.

1.3. Remarques complémentaires du Groupe Spécialisé

Le présent Document Technique d’Application ne vise pas les fenêtres qui ne sont pas intégrées dans le système de façade FWS
50 OI/OB / FWS 50H OI/OB.
Pour les ouvrants oscillo-battant une étanchéité complémentaire est à réaliser entre le profilé support de collage et le cadre
ouvrant.
Ce système de type grille doit respecter les limitations du NF DTU 33.1 vis-à-vis de la flèche de plancher limitée à 2 mm.
La validité du présent Document Technique d’Application est conjointe à la validité et au contenu de l’ETA-07/0120.

Page 5 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

2. Dossier Technique
Issu des éléments fournis par le titulaire et des prescriptions du Groupe Spécialisé acceptées par le titulaire

2.1. Mode de commercialisation

2.1.1. Coordonnées
Le procédé est commercialisé par le titulaire.
Titulaire : Société Schüco
4-6 route de Saint Hubert
BP 3
FR-78610 Le Perray-en-Yvelines

Tél. : 01 34 84 22 00
Fax : 01 34 84 87 12
E-mail : direction.technique@schuco.com
Internet : www.schuco.com

2.1.2. Mise sur le marché

En application du Règlement (UE) n° 305/2011, le produit FWS 50 OI/OB / FWS 50H OI/OB fait l’objet d’une déclaration des
performances établie par le « fabricant » ou « le fournisseur qui met le produit sur le marché » sur la base de l’Evaluation
Technique Européenne ETA-07/0120 utilisé en tant qu’Evaluation Technique Européenne.
Les produits conformes à cette DdP sont identifiés par le marquage CE. Celle-ci n’entre pas dans le champ d’examen d’aptitude
à l’emploi du procédé.

2.1.3. Identification

2.1.3.1. Profilé de collage : adaptateur 354 127

Sur la face réservée au collage :
 Identification de l’extrudeur par bossage concave ou convexe sur les parties visibles.
 Identification d’un lot de profilés par une mention apposée tous les 50 cm maxi et comportant les indications suivantes :
- SCHÜCO,
- références du profilé 354 127,
- numéro de jour (24 heures),
- année,
- anodiseur HAP/ALS ou laqueur.

2.1.3.2. Autres profilés

Les emballages font référence à la série FWS 50 OI/OB / FWS 50H OI/OB.

2.2. Description

2.2.1. Principe
Ouvrants à l’italienne intégrés dans façade rideau oscillo-battants, à la française ou à soufflet ou des ouvrants dont les produits
verriers sont maintenus par collage au mastic silicone entre la face 4 du vitrage isolant et un profilé adaptateur en alliage
d’aluminium sous Evaluation Technique Européenne ETA-07/0120 solidaire des vantaux.

2.2.2. Caractéristiques des composants

2.2.2.1. Matériaux, produits définis dans l’ETA-07/0120

 Profilé adaptateur 354 127 (cf. fig. 1).
 Mastics silicones de collage désignés dans l’ETA 07/0120 et bénéficiant du label SNJF-VEC.
 Primaire éventuel et solvant de nettoyage des plaques de collage métalliques et verrières.
 Joint espaceur 246 483 en matière silicone.
 Cales d’assise.
 Support de cales d’assise.
 Dispositifs de sécurité.

2.2.2.2. Matériaux, produits non définis dans l’ETA-07/0120

 Joint espaceur 278 590 en matière TPE 60 ShA.
 Autres profilés.

Page 6 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

 Profilés extrudés (figure 2 et 3) en alliage d'aluminium EN AW 6060 T5, conformes à la norme NF EN 755-2 et recevant :
- soit un traitement anodique, classe 15, avec coloration électrolytique ou sans, conforme au cahier des charges SCHÜCO et,
à la norme NF A 91-450 et sous label QUALANOD,
- soit un revêtement thermodurcissable 60 ou 80 μm (poudre polyester) sous label QUALICOAT.
Pour les utilisations en bord de mer (à moins de 20 km du littoral) conformément à la chaîne Qualité Aluminium, les profils
thermolaqués seront en alliage «6060 Bâtiment» fournis par un membre du GLFA et recevront un traitement de surface
«QUALIMARINE».
Vitrages utilisables en vantail à l’italienne

 Les vitrages isolants doivent être conformes à la norme NF EN 1279 et certifiés CEKAL extension B ou C, épaisseur 30 à 33
mm, 34 à 39 mm ou 40 à 45 mm ; hauteur de glace extérieure inférieure à 1 mm au minimum (tolérances comprises) à celle
de la glace intérieure ; cette disposition de fabrication oblige à un repérage «haut»/«bas».
 Les chants des glaces reçoivent un façonnage "JPI".
Vitrages utilisables en vantail OB, à la française ou à soufflet

 Les vitrages isolants doivent être conformes à la norme NF EN 1279 et certifiés CEKAL extension B ou C d’épaisseur 32, 38
ou 44 mm.
 Les glaces recuites ont des chants rodés «JPI».
Vitrages utilisables en parties fixes intégrés dans les alvéoles de l’ossature secondaire

 Vitrage simple ou vitrage isolant bénéficiant d’un certificat CEKAL d’épaisseur 6 à 50 mm.
 EdR de type CB-E faisant l’objet d’un Avis Technique.
Accessoires de fenêtres à l’italienne

 Compas en acier inoxydable réglable en hauteur par l’intermédiaire d’un trou oblong et du support de réglage 237 882 :
 Référence des compas :
- 248 407 (poids maximal du vantail : 40kg – ouverture 45°),
- 248 408 (poids maximal du vantail : 50kg – ouverture 45°),
- 248 409 (poids maximal du vantail : 65kg – ouverture 45°),
- 248 410 (poids maximal du vantail : 100kg* – ouverture 30°),
- 248 411 (poids maximal du vantail : 100kg* – ouverture 20°),
- 248 412 (poids maximal du vantail : 180kg* – ouverture 20°),
- 267 966 (poids maximal du vantail : 120 kg - ouverture 20°).
 (* : Référence nécessitant obligatoirement la mise en place du support de réglage 237 882 pour des vantails avec un poids
> 100 kg).
 Manœuvre manuelle pour vantaux jusqu’à 120 kg.
 Ces compas ne permettent pas le nettoyage par l’intérieur.
 Compas d’arrêt en acier inoxydable pour le maintien en position ouverte, références 248 414 (300 mm) ou 248 415 (400
mm).
 Ferrure complémentaire, référence 223 559, 248 421 (pour limiteur à cliquet), 223 558 (verrouillage latéral et inférieur),
237 567 (pour moteur).
 Moteur d’ouverture, référence 248 423 (300 mm) ou 248 426 (400 mm).
 Moteur de verrouillage, référence 248 428.
 Dimensions minimales de l’ouvrant 450 x 450 (b x h).
- Dimensions maximales suivant poids et géométrie du remplissage (largeur x hauteur conformes aux abaques Schüco).
 Profilé d’étanchéité en EPDM :
- joint de battement, référence 246 050,
- joint réducteur de feuillure, références 246 665, 246 667 ou 246 666,
- joint thermique H 246 666,
- joint compensateur, références 224 933 ou 224 934,
- joint de serreur, références 246 476 et 246 487,
 pièce d’étanchéité d’angle en polyamide, référence 266 260.
Accessoire de vantail oscillo-battant, à la française ou à soufflet

Se référer à la documentation technique SCHÜCO ferrure AVANTEC et ferrure TIPTRONIC :

 Tringle de crémone en aluminium 333876 ou en PVC 244 870.
 Dimensions minimales de l’ouvrant : 550 x 600 mm (b x h).
- Dimensions maximales sont conformes aux abaques SCHÜCO.
 Profilé d’étanchéité en EPDM :
- joint de battement intérieur, référence 224 310,
- joint central, référence 245 682,
- joint de serreur, référence 246 671,
- cordon, référence 244 058.

Page 7 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

2.3. Disposition de conception

2.3.1. Généralités
Comme pour toute façade légère, ce système de façade devra satisfaire aux exigences de la norme NF EN 13830 qui définit les
spécifications et méthodes de détermination du point de vue résistance mécanique, résistance aux chocs, sécurité, habitabilité.
Les dispositions prises dans toute façade légère concernant les organes de liaisons de la façade à la structure du bâtiment
(fixations) ou autres éléments de façade (joints) et consistant à prendre en considération et à absorber les effets de
mouvements prévisibles, générés ou transmis par la structure, doivent requérir une attention particulière de façon à éviter des
sollicitations dynamiques ou permanentes ou momentanées sur les vitrages collés et leurs joints ; ces mouvements peuvent
avoir pour origine des surcharges d’exploitation, des déformations ou tassements différentiels, des vibrations, toute sollicitation
susceptible de provoquer des déformations de la structure.
Comme prescrit dans la norme NF DTU 33.1 et sauf spécifications contraires, les déplacements maximaux que devront pouvoir
reprendre les façades rideaux posées et réglées recevant des ouvrants FWS 50 OI/OB / FWS 50H OI/OB sont de ± 2 mm pour
les façades grilles.
Les jeux nécessaires à la mise en place du profilé 354 127 dans son logement doivent être résorbés lorsque cet assemblage
est réalisé. Cette obligation implique que soient pris en compte les tolérances de fabrication et le type de traitement de surface
(anodisation ou laquage) du profilé porteur de ce logement. Le contrôle des écarts dimensionnels dans cet assemblage doit
être conforme au cahier des charges imposé par SCHÜCO aux sociétés qui réalisent l’extension.
En l’absence de résultats d’essais d’un ouvrant intégré dans l’essai de mur rideau selon la norme NF EN 13830+A1 ou non
représentatifs du chantier, les performances d’étanchéité à l’air, à l’eau et de résistance au vent ne pourront être déterminées
que par des essais effectués au cas par cas selon les exigences des normes NF P 20-501 et NF P 24-301 et plus particulièrement
de la norme NF P 20-302.
L’espaceur en profilé silicone ne doit permettre ni infiltration, ni stagnation d’eau au contact du mastic de collage : la continuité
d’étanchéité doit être assurée aux 2 angles en traverse basse.

2.3.2. Ossature secondaire

La façade comporte une ossature secondaire spécifique au procédé Ouvrants intégrés dans FWS 50 OI/OB / FWS 50H OI/OB et
constituée :
 En partie courante de montants et de traverses qui peuvent être assemblées sur chantier, mais qui sont généralement
assemblés en atelier pour constituer des échelles destinées à une trame sur 2 (ou 2 trames sur 3) ; les échelles sont
juxtaposables verticalement par éclissage mais non horizontalement. La liaison entre deux échelles étant réalisée par des
traverses fixées et étanchées sur chantier. Les échelles sont destinées à recevoir soit des fenêtres à l’italienne soit des
vitrages fixes ou des EdR.
 De demi-montants et demi-traverses, référence 196 620, 477 170, 547 170 ou 547 160 et de profilés de reconstitution de
feuillure référence 547 210 ou 547 220, assemblés en atelier pour constituer des échelles dans lesquelles s’insèrent les
vantaux ouvrants oscillo-battant et constituant en maximum 1 trame sur 2.
Les profilés de montants et de traverses équipés de profilés couvre joints serreurs sont assemblés pour constituer :
 soit une façade à trame apparente FWS50 (prise en feuillure des remplissages sur 4 côtés),
 soit une façade à trame horizontale FWS 50 H (prise en feuillure des remplissages sur 2 côtés horizontaux).

2.3.3. Vantail oscillo-battant à la française ou à soufflet VEC, prévu dans l’ATE

Les alvéoles de l’ossature secondaire FWS 50 OI/OB / FWS 50H OI/OB constituée de demi-montants et demi-traverses (voir
Figure 2) reçoivent un vantail ouvrant oscillo-battant, à la française ou à soufflet.
Ce vantail est constitué de profilés en alliage d’aluminium (références 196 640 et FR3473) débités en coupe d’onglet avec les
profilés support de collage 354 127 qu’ils comportent et assemblés à l’aide des équerres à sertir ou goupiller avant injection de
colle.
Sont collés en atelier dans la feuillure sur la plage réservée à cet effet par le profilé support de collage 354 127, des vitrages
isolants d’épaisseur 32, 38 ou 44 mm.
L’épaisseur (emc) du cordon de mastic de collage est assurée par le joint espaceur en silicone 246483. Une étanchéité
complémentaire est réalisée entre le profilé support de collage et l’ouvrant.
Le calage d’assise des vitrages est réalisé sur des supports aluminium 547180, 547190, 547200 et cale silicone 230696, 230697,
230698, fixés en traverse basse du cadre ouvrant par 2 vis 205875
En périphérie de l’alvéole destinée à recevoir un vantail, une barrière ou cale anti-devers des profilés couvre-joint serreurs
référence 246 670, 203284 est positionnée en face de chaque vis.

2.3.4. Vantail à l’italienne VEC, prévu dans l’ATE

Les alvéoles de l’ossature secondaire FWS 50 H constituées de montants (voir Figure 2) peuvent recevoir une fenêtre à
l’italienne.
 Les vantaux sont constitués d’un cadre dormant (196 610) et d’un cadre ouvrant (196 600) en profilés d’alliage d’aluminium
débités en coupe d’onglet et assemblés à l’aide d’équerres à sertir ou goupiller et étanchés.
 Les dormants sont mis en œuvre dans l’ossature secondaire avec un jeu périphérique de 1 mm, calés. Ils sont liaisonnés aux
profilés de montant et traverse par des vis TCB ø 4,8 x 15,9 mm (référence 205 460) disposées tous les 300 mm.
 L’étanchéité dormant-ossature secondaire est assurée par un cordon de mastic élastomère côté extérieur.
 Le cadre ouvrant comporte dans la gorge prévue à cet effet le profilé de support de collage, référence 354 127.
En trame horizontale, le collage est réalisé à 39 mm des chants horizontaux des verres.
Les vitrages reposent sur des cales et supports de cales d’assise. Le maintien, en cas de défaillance du collage, est assuré par
des pièces de sécurité fixées au cadre en profilés d’alliage aluminium.

Page 8 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Le cadre ouvrant est ferré sur le cadre dormant à l’aide d’une paire de compas. L’étanchéité entre ouvrant et dormant est
assurée par des profilés en EPDM.

2.3.5. Maintien des remplissages et étanchéité

Les remplissages sont maintenus en feuillure :
 sur 4 côtés en trame apparente,
 sur 2 côtés en trame horizontale,
par des profilés couvre-joints serreurs vissés sur les profilés d’ossature secondaire avec interposition d’un profilé en EPDM
244 386 d’épaisseur 3,5 mm. Le profilé couvre-joints serreur référence 477 600 (voir figure 5) est en aluminium brut EN AW
6060-T66 et pré-percé des trous de diamètre Ø7mm avec entre-axe de 300 mm.
Le joint réf 246 844 continu en traverse évite le passage de l’eau de drainage ou d’infiltration dans la feuillure inférieure et
protège le chant supérieur du remplissage inférieur.
En trame horizontale, les remplissages ont 2 bords libres. Les joints verticaux sont garnis d’un profilé en EPDM insérés sur un
profil isolateur en PVC :
 références 246 729, 246 730 ou 246 731, de part et d‘autre du vantail OB ou dans le prolongement de ces joints verticaux,
 références 246 726, 246 727 ou 246 728, de part et d’autre du vantail à l’italienne ou entre deux remplissages fixes.
Des rosettes référence 238 205 ou 242 855 circulaires et 266 847 semi-circulaires  60 mm en aluminium laqué sont vissées
(serrage de 10 N.m) dans les alvéovis des profilés de montants afin de limiter la déformation des bords verticaux des vitrages
isolants et des EdR suivant § 5.6.1.13 du NF DTU 33-1 (figure 9).

2.3.6. Dispositifs de sécurité

Tous les cadres VEC sont équipés de dispositifs s’opposant à la chute d’un produit verrier en cas de défaillance du collage.
Pour les vantaux OB à la française ou à soufflet, ils sont réalisés à l’aide de 2 pièces en tôle d’acier inoxydable vissées sur les
traverses hautes des cadres ouvrants, références 266 839 (vitrage 32 mm), 266 840 (vitrage 38 mm) et 266 841 (vitrage 44
mm) (figure 9).
Pour les vantaux à l’italienne, ils sont réalisés à l’aide de tronçons de profilés, vissés sur les traverses hautes et basses de
cadres, référence 242 634 (vitrage 26 – 32mm), 266 236 (vitrage 28 – 35mm), 266 288 (vitrage 35 – 40mm), 266 234 (vitrage
40 – 45mm) (figure 8).
 Le nombre, n, de retenue mécanique doit être au minimum de 4 par vitrage et dimensionnée pour reprendre 20% du vent
ELS, PELS.
0,2P S
n ELS et n  4
R
Avec PELS = Pression de vent ELS
S = Surface du vitrage
R = Résistance calculée de la retenue mécanique
Tableau 1 – Dispositifs de sécurité

Référence des
Largeur
pâtes de Type Acier R (N)
(mm)
sécurité

266 839 30 Inox 304 330

266 840 30 Inox 304 330

266 841 30 Inox 304 330

242 634 20 Aluminium 6060 160

266 236 30 Aluminium 6105 T5 540

266 288 30 Aluminium 6105 T5 540

266 234 30 Aluminium 6105 T5 540

2.3.7. Dimensionnement vis-à-vis des dispositions sismiques

La mise en œuvre en zone sismique du procédé de façade FWS 50 OI/OB / FWS 50H OI/OB doit être réalisée, conformément à
la fiche technique n°49 – indice C de juillet 2019.
Le domaine d’emploi du procédé « Ouvrants intégrés dans FWS 50 OI/OB / FWS 50H OI/OB » est limité aux zones et catégories
de bâtiments définies dans le tableau ci-après, en considérant la limite de déplacement entre étages pour les éléments non
structuraux composés de matériaux fragiles.
Les effets de l’action sismique sont à prendre en compte pour les zones de sismicité et les catégories de bâtiments définies
dans le Tableau 2 ci-dessous :

Page 9 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Tableau 2 – Prescriptions en fonction de la catégorie d’ouvrage et de la zone de sismicité

Catégorie de l’ouvrage

Zone I II III IV
Sans Sans Sans Sans
Zone 1
prescription prescription prescription prescription
Sans Sans Selon fiche technique n°49 – Selon fiche technique n°49 –
Zone 2
prescription prescription indice C indice C
Sans Selon fiche technique n°49 – Selon fiche technique n°49 – Selon fiche technique n°49 –
Zone 3
prescription indice C indice C indice C
Sans Selon fiche technique n°49 – Selon fiche technique n°49 – Selon fiche technique n°49 –
Zone 4
prescription indice C indice C indice C
En complément, les cas particuliers ci-dessous sont dispensés des dispositions de cet Avis Technique :
 en zones de sismicité 3 et 4 : pour les bâtiments de catégorie d’importance II remplissant les conditions tels que définis au
chapitre I “ Domaine d'application ” du Guide de construction parasismique des maisons individuelles DHUP CPMI-EC8 Zones
3-4, édition 2021.

2.3.8. Thermique

2.3.8.1. Calcul du coefficient de transmission surfacique, U

Le coefficient de transmission surfacique de la façade se calcule conformément aux règles Th-U, comme étant une moyenne
pondérée des coefficients surfaciques des éléments par les surfaces correspondantes.
Le coefficient de transmission surfacique d'un élément de façade Ucwi se calcule d'après la formule ci-après :

U A  ψ
U cwi 
A cwi
où :
U = Coefficient surfacique des constituants : vitrage, panneau opaque et profilé de façade, en W/(m².K).
A = Surface correspondante en m².
 = Coefficient linéique de la jonction : profilé de façade - vitrage ou panneau opaque, en W/(m.K).

 = linéaire correspondant en m.

Acwi = surface de l'élément de façade.

Les coefficients de transmission thermique surfacique et linéique destinés au calcul du coefficient U moyen de la façade selon
les règles Th-U sont donnés dans le tableau 3 en annexe.

2.4. Disposition de mise en œuvre

2.4.1. Conditions générales de mise en œuvre

Le marquage des cadres et ouvrants doit être inscrit sur un plan de calepinage à respecter lors de leur mise en place.

2.4.2. Mise en œuvre

 Le gros-œuvre étant réalisé, on procède à la mise en place des attaches de fixation.
 Ces attaches viennent se fixer sur des rails continus ou discontinus à incorporer dans le gros-œuvre lors de la coulée du
béton. La fixation peut également s'effectuer à l'aide de boulons à expansion.
 Les principales opérations sont :
- levage des bâtis et boulonnage sur les attaches de fixation ou assemblage des montants et traverses d’ossature secondaire,
- mise en place des garnitures sur traverses et montants,
- pose des vitrages fixes maintenus par les profilés couvre-joints serreurs,
- pose des ouvrants.
 Finitions :
Les finitions comportent notamment :
- la mise en place des calfeutrements extérieurs divers (acrotère, pied de façade, angles, ...),
- la réalisation de la barrière au feu en nez de plancher et la pose des calfeutrements intérieurs.

Page 10 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

2.5. Maintien en service du produit ou procédé

2.5.1. Conditions concernant la réparation et la maintenance

La Société SCHÜCO est tenue de fournir à ses clients, applicateurs du système Ouvrants intégrés FWS 50 OI/OB / FWS 50 H
OI/OB, une notice de maintenance (examens à effectuer, leur périodicité) et d’entretien détaillée (produits d’entretien ou de
nettoyage identifiés par leur nature chimique), en référence à la partie 3 du NF DTU 33-1 qui doit être transmise aux utilisateurs
des locaux.

2.5.2. Réparation
Tout désordre constaté sur un cadre vitré et nécessitant une intervention a pour conséquence la dépose de ce cadre et :
 soit son remplacement par un cadre vitré stocké à cet effet et prêt à l'emploi quand cette disponibilité a pu être organisée,
 soit une remise en place après réparation en atelier.
Une réparation en atelier implique le démontage du produit verrier, l'élimination de tous produits ou matériaux anciens sur les
plages de collage et l'application des processus décrits à l’article 5.3 ; en réutilisant le volume verrier démonté ou un volume
neuf.

2.5.3. Entretien
 Paroi en glace émaillée :
- Entretien courant : lavage à l'eau claire suivi d'un essuyage à la peau de chamois.
- Nettoyage des salissures : taches de peinture, nettoyage au solvant ou diluant compatible avec le mastic silicone, rinçage
à l'eau : les produits à forte concentration en ammoniaque sont proscrits.
- Taches exceptionnelles : consulter le fournisseur.
 Paroi en glace émaillée réfléchissante :
- Entretien courant : lavage à l'eau claire et essuyage avec une peau de chamois.
- Nettoyage des salissures : tous produits du commerce ne contenant pas d'abrasif. Il reste cependant prudent de consulter
le fournisseur sur la convenance effective du produit envisagé.
 Élément en aluminium anodisé :
- Entretien courant : lavage à l'éponge humide ou mieux à l'eau savonneuse.
- Nettoyage des salissures :
o dépôts peu importants : lavage à l'eau additionnée d'un agent mouillant, suivi d'un rinçage à l'eau claire et d'un essuyage,
o dépôts plus importants : lavage à l'eau additionnée d'un agent mouillant à fonction détergente, puis nettoyage avec un
solvant compatible avec le silicone de collage suivi d'un rinçage et d'un essuyage.

2.6. Traitement en fin de vie

Pas d’information apportée.

2.7. Assistance technique

La société SCHUCO ne pose pas elle-même. Toutefois, elle est en mesure de conseiller techniquement le poseur.

2.8. Principes de fabrication et de contrôle de cette fabrication

2.8.1. Conditions concernant la fabrication des éléments de façade

Le jeu nominal de fonctionnement entre bâti et vantail de fenêtre doit être réalisé avec une tolérance inférieure à ± 1 mm.
2.8.2. Profilé adaptateur 354 127
Un cahier de qualité avec manuels de procédures suivant les normes ISO 9000 définit, tant pour l'extrusion que pour le
traitement de surface, les prescriptions particulières de fabrication, de contrôle, de marquage, de conditionnement et de
confection des éprouvettes pour les tests de convenance.
Le stockage est assuré par la Société SCHÜCO au Perray en Yvelines (78) et la distribution réalisée par ses propres transports.
Des essais de convenances sur le profil de collage 354 127 doivent être réalisés selon le Cahier du CSTB 3488 – V2 pour le
collage silicone.

2.8.3. Éléments de façade

La fabrication est réalisée par des entreprises spécialisées, conformément aux directives, documents techniques de SCHÜCO et
avec son assistance technique. Les performances attendues des ouvrants intégrés dans la façade peuvent être conformes si le
cahier de charges est respecté par les entreprises. En cas contraire, des essais AEV devront être réalisés au cas par cas.
Pour effectuer l'immobilisation transversale du profilé adaptateur 354 127 sur le profilé avec lequel il s'assemble un pointage
tous les mètres est effectué avant débit.

Page 11 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

2.8.4. Réalisation et autocontrôle du collage

Le collage est réalisé par des entreprises spécialisées choisies par le façadier parmi celles qui sont supervisées par le CSTB. Il
est effectué conformément aux directives et documents techniques de SCHÜCO et du fournisseur de mastic de collage et des
spécifications du Cahier du CSTB 3488-V2 sous PASS VEC.
L’autocontrôle de réalisation du collage est effectué par les entreprises qui réalisent le collage selon les modalités et fréquences
précisées dans le Cahier du CSTB 3488-V2 et/ou le guide DEE n°90010-00-0404 et/ou l’Evaluation Technique Européenne et
vérifiés par un organisme extérieur.

2.9. Mention des justificatifs

2.9.1. Résultats Expérimentaux

Rapports d’essais SCHÜCO réalisés en présence de bureaux de contrôle :
 Essai de perméabilité à l’air, ‘étanchéité à l’eau et de résistance au vent d’un élément de façade intégrant un ouvrant oscillo-
battant et un ouvrant à l’italienne, ALU 08.10 (en présence du bureau de contrôle DEKRA Inspection).
 Essai d’endurance sur un ouvrant oscillo-battant, n° BEB1.C.4014-1.
 Essai d’endurance sur un ouvrant à l’italienne n°CLC 12-26037292.
 Note de calcul des coefficients de transmission thermique surfacique n° 12-013.
 Note de calcul des coefficients de transmission thermique surfacique n° DEB/R2EB-2021-154-LB/NZ du 15 octobre 2021.
 Essais AEV selon la norme EN 13830 réalisés par le laboratoire CEBTP (voir rapport n°BEB1.L.5003-8 du 07/06/2021) sur un
ouvrant à la française de dimensions 1,31 m x 2,21 m (LxH).
 Essais mécaniques selon la norme NF P 20-501 réalisés par le laboratoire CEBTP (voir rapport n°BEB1.L.5003-9 du
16/06/2021) sur un ouvrant à la française de dimensions 1,31 m x 2,21 m (LxH).
 Essais d’endurance selon la norme NF P 20-501 réalisés par le laboratoire CEBTP (voir rapport n°BEB1.L.5003-12 du
04/08/2021) sur un ouvrant à la française de dimensions 1,31 m x 2,21 m (LxH).

2.9.2. Références chantiers

L’ensemble des références relatives aux ouvrants intégrés dans FWS 50 OI/OB / FWS 50H OI/OB depuis 2018 est d’environ 15
200 m2.

Page 12 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

2.10. Annexe du Dossier Technique – Schémas de mise en œuvre

Tableau 3 — Valeur du coefficient U moyen des ouvrants FWS 50 OI et FWS 50 OB selon les règles Th-U

g
en W/(m.K)
Largeur
Uf Ug = 1,1 W/(m².K)
Façade Profilés bf
W/(m².K)
(m) Intercalaire :
Aluminium TGI M TGI précision

OB trame horizontale
(voir coupe 3, figure 21, profil 81,5 2,0 0,17 0,074 0,054
547160)

OB
(voir coupe 3, figure 20, profil 81,5 2,0 0,16 0,070 0,052
547160)

OB
(voir coupe 4, figure 20, profil 50 1,6 0,15 0,070 0,052
547160)
FWS 50 OB
OB trame horizontale
(voir coupe 3, figure 21, profil 81,5 2,1 0,18 0,079 0,058
547170)

OB
(voir coupe 3, figure 20, profil 81,5 2,0 0,17 0,074 0,055
547170)

OB
(voir coupe 4, figure 20, profil 50 1,6 0,16 0,074 0,055
547170)

OI
(voir coupe 3, vitrage 42 mm, 106,5 2,2 0,16 0,070 0,052
figure 18)

OI trame horizontale
FWS 50 OI (voir coupe 3, vitrage 32 mm, 106,5 1,4 0,16 0,075 0,055
figure 19)

OI trame horizontale
(voir coupe 2, vitrage 32 mm, 106,5 2,3 0,17 0,072 0,053
figure 19)

Page 13 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 1 – Dimensions maximales des vitrages satisfaisant l’exigence de limitation des dommages

Limite des dimensions des vitrages LDV pour les
catégories d'importance de bâtiment III et IV en
zones de sismicité 4
4000

3500

3000
Hauteur du vitrage [mm]

2500

2000

1500

1000

500

0
0 500 1000 1500 2000 2500
Largeur du vitrage [mm]

Page 14 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 2 – Profils montant/traverse

Page 15 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 3 – Système d’ouverture extérieure

Page 16 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 4 – Profilés d’étanchéité

Page 17 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 5 – Profilés d’étanchéité

Page 18 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 6 – Organes de rotation – Ouvrants à l’italienne

Page 19 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 7 – Organes de rotation – Ouvrants oscillo-battant

Page 20 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 8 – Accessoires

Page 21 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 9 – Accessoires

Page 22 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 10 – Sélection des compas pour ouvrants à l’italienne

Page 23 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 11 – Ferrure pour ouvrant Oscillo-battant

Page 24 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 11bis – Ferrure pour ouvrant Oscillo-battant

Page 25 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 12 – Montage ouvrant extérieur sur ossature – trame horizontale

Page 26 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 13 – Montage ouvrant extérieur sur ossature

Page 27 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 14 – Assemblage ouvrant extérieur et dormant - ferrures

Page 28 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 15 – montage intérieur sur ossature – trame horizontale

Page 29 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 16 – Montage ouvrant intérieur sur ossature

Page 30 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 17 – Assemblage ouvrant intérieur – ferrures – ouvrant oscillo-battant

Page 31 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 18 – Mise en œuvre – ouvrant vers l’extérieur – mastic silicone

Page 32 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 19 – mise en œuvre – ouvrant vers l’extérieur – mastic silicone – trame horizontale

Page 33 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 20 – mise en œuvre – ouvrant vers l’intérieur – mastic silicone

Page 34 sur 35
 Document Technique d’Application n° 2.1/12-1503_V3

Figure 21 – mise en œuvre – ouvrant vers l’intérieur – mastic silicone - trame horizontale

Page 35 sur 35
