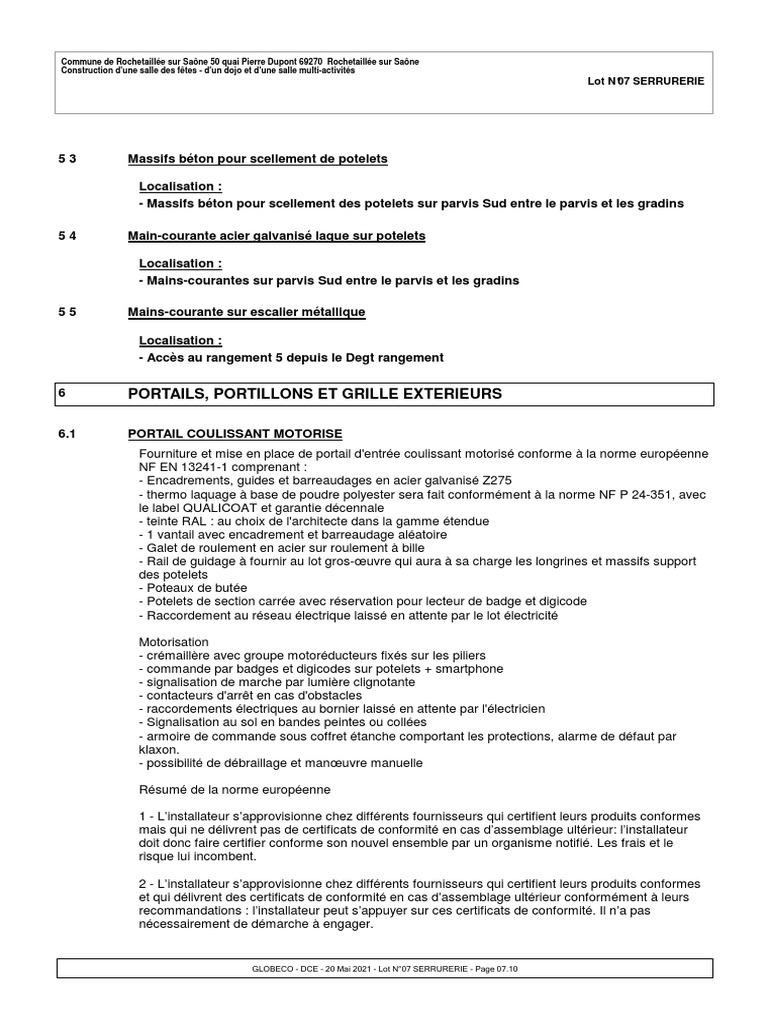

Commune de Rochetaillée sur Saône 50 quai Pierre Dupont 69270 Rochetaillée sur Saône

Construction d'une salle des fêtes - d'un dojo et d'une salle multi-activités
Lot N°07 SERRURERIE

53 Massifs béton pour scellement de potelets

Localisation :
- Massifs béton pour scellement des potelets sur parvis Sud entre le parvis et les gradins

54 Main-courante acier galvanisé laque sur potelets

Localisation :
- Mains-courantes sur parvis Sud entre le parvis et les gradins

55 Mains-courante sur escalier métallique

Localisation :
- Accès au rangement 5 depuis le Degt rangement

6 PORTAILS, PORTILLONS ET GRILLE EXTERIEURS

6.1 PORTAIL COULISSANT MOTORISE

Fourniture et mise en place de portail d'entrée coulissant motorisé conforme à la norme européenne
NF EN 13241-1 comprenant :
- Encadrements, guides et barreaudages en acier galvanisé Z275
- thermo laquage à base de poudre polyester sera fait conformément à la norme NF P 24-351, avec
le label QUALICOAT et garantie décennale
- teinte RAL : au choix de l'architecte dans la gamme étendue
- 1 vantail avec encadrement et barreaudage aléatoire
- Galet de roulement en acier sur roulement à bille
- Rail de guidage à fournir au lot gros-œuvre qui aura à sa charge les longrines et massifs support
des potelets
- Poteaux de butée
- Potelets de section carrée avec réservation pour lecteur de badge et digicode
- Raccordement au réseau électrique laissé en attente par le lot électricité

Motorisation
- crémaillère avec groupe motoréducteurs fixés sur les piliers
- commande par badges et digicodes sur potelets + smartphone
- signalisation de marche par lumière clignotante
- contacteurs d'arrêt en cas d'obstacles
- raccordements électriques au bornier laissé en attente par l'électricien
- Signalisation au sol en bandes peintes ou collées
- armoire de commande sous coffret étanche comportant les protections, alarme de défaut par
klaxon.
- possibilité de débraillage et manœuvre manuelle

Résumé de la norme européenne

1 - L’installateur s’approvisionne chez différents fournisseurs qui certifient leurs produits conformes
mais qui ne délivrent pas de certificats de conformité en cas d’assemblage ultérieur: l’installateur
doit donc faire certifier conforme son nouvel ensemble par un organisme notifié. Les frais et le
risque lui incombent.

2 - L’installateur s’approvisionne chez différents fournisseurs qui certifient leurs produits conformes
et qui délivrent des certificats de conformité en cas d’assemblage ultérieur conformément à leurs
recommandations : l’installateur peut s’appuyer sur ces certificats de conformité. Il n’a pas
nécessairement de démarche à engager.

GLOBECO - DCE - 20 Mai 2021 - Lot N°07 SERRURERIE - Page 07.10

Commune de Rochetaillée sur Saône 50 quai Pierre Dupont 69270 Rochetaillée sur Saône
Construction d'une salle des fêtes - d'un dojo et d'une salle multi-activités
Lot N°07 SERRURERIE

L'entreprise fournira un dossier comprenant :

- les plans d'exécution et de montage
- fiche technique du produit retenu
- manuel de maintenance
- plan précisant la position des organes de sécurité

Mode de métré : A l'unité suivant dimensions

6.1 1 Portail coulissant motorisé 4.35 x 2.00 de ht

Localisation :
- Entrée du site côté tennis

6.1 2 Portail coulissant motorisé 3.00 x 2.00 m de ht

Localisation :
- Entrée du site vers la cour de service

6.1 3 Potelet porte badge et digicode

Localisation :
- De part et d'autre des portails coulissants

6.1 4 Télécommande pour portail

Localisation :
- 10 télécommandes par portails

6.2 CLOTURE DECORATIVE ACIER LAQUE

Exécution, fourniture et pose de clôture décorative en acier thermolaqué comprenant :
- Potelets de fixation avec platine d'ancrage dans couvertine béton
- Remplissage en tôle découpée au lazer suivant dessin de l'architecte
- Prises et scellements dans les murs béton

Finitions :
- sablé, traitement antirouille et thermo laquage après assemblage
- thermo laquage à base de poudre polyester sera fait conformément à la norme NF P 24-351, avec
le label QUALICOAT et garantie décennale
- teinte RAL au choix de l'architecte dans la gamme étendue.

Mode de métré : Au ml suivant hauteur

6.2 1 Clôture décorative acier laqué 1.20 de ht

Localisation :
- Clôture sur le muret existant le long du Quai Pierre Dupont

7 OUVRAGES DIVERS

7.1 GRILLES EN ACIER GALVANISE PERSIENNEES

Fourniture et pose grilles de ventilations pare-pluie, en acier galvanisé
- Type : grilles de ventilation à lamelles 3 plis avec cadre et contre-cadre à sceller.
- Grille pare-insecte
- Mise à la terre des éléments métalliques.

GLOBECO - DCE - 20 Mai 2021 - Lot N°07 SERRURERIE - Page 07.11
