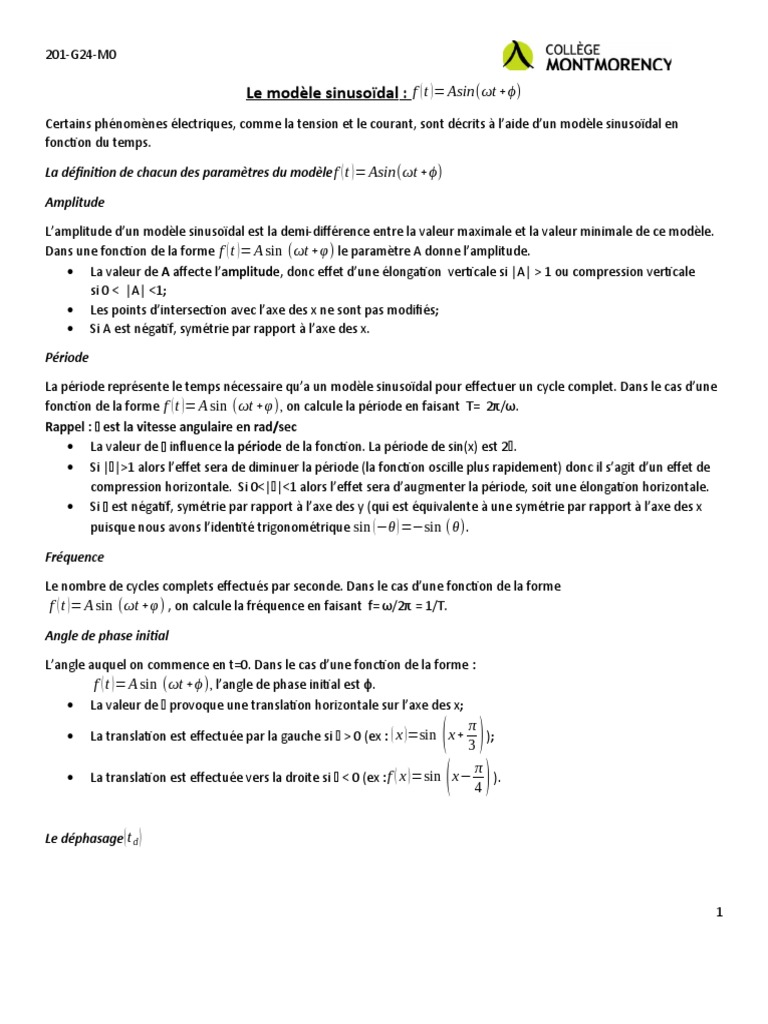

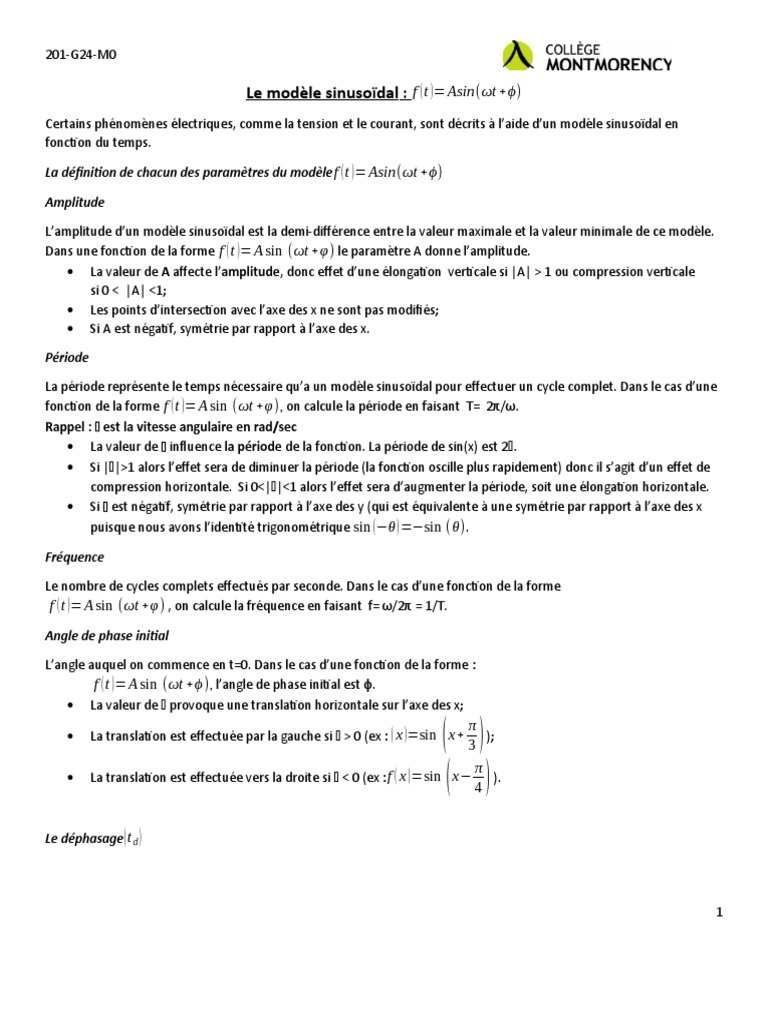

201-G24-M0

Le modèle sinusoïdal : f ( t )= Asin (ωt +ϕ)

Certains phénomènes électriques, comme la tension et le courant, sont décrits à l’aide d’un modèle sinusoïdal en
fonction du temps.

La définition de chacun des paramètres du modèle f ( t )= Asin (ωt +ϕ)

Amplitude

L’amplitude d’un modèle sinusoïdal est la demi-différence entre la valeur maximale et la valeur minimale de ce modèle.
Dans une fonction de la forme f ( t )= A sin ⁡(ωt +φ) le paramètre A donne l’amplitude.
 La valeur de A affecte l’amplitude, donc effet d’une élongation verticale si |A| > 1 ou compression verticale
si 0 < |A| <1;
 Les points d’intersection avec l’axe des x ne sont pas modifiés;
 Si A est négatif, symétrie par rapport à l’axe des x.

Période

La période représente le temps nécessaire qu’a un modèle sinusoïdal pour effectuer un cycle complet. Dans le cas d’une
fonction de la forme f ( t )= A sin ⁡(ωt +φ), on calcule la période en faisant T= 2π/ω.
Rappel :  est la vitesse angulaire en rad/sec
 La valeur de  influence la période de la fonction. La période de sin(x) est 2.
 Si ||>1 alors l’effet sera de diminuer la période (la fonction oscille plus rapidement) donc il s’agit d’un effet de
compression horizontale. Si 0<||<1 alors l’effet sera d’augmenter la période, soit une élongation horizontale.
 Si  est négatif, symétrie par rapport à l’axe des y (qui est équivalente à une symétrie par rapport à l’axe des x
puisque nous avons l’identité trigonométrique sin (−θ ) =−sin ⁡( θ) .

Fréquence

Le nombre de cycles complets effectués par seconde. Dans le cas d’une fonction de la forme
f ( t )= A sin ⁡(ωt +φ) , on calcule la fréquence en faisant f= ω/2π = 1/T.
Angle de phase initial

L’angle auquel on commence en t=0. Dans le cas d’une fonction de la forme :

f ( t )= A sin ⁡(ωt +ϕ ), l’angle de phase initial est φ.
 La valeur de  provoque une translation horizontale sur l’axe des x;

 ( π3 ) );
La translation est effectuée par la gauche si  > 0 (ex : ( x )=sin ⁡ x+

La translation est effectuée vers la droite si  < 0 (ex : f ( x )=sin ⁡( x− ) ).

π

4

Le déphasage( t d )

1
201-G24-M0

Le déphasage t d corresponds au moment où le 1er cycle commence pour la fonction sinus, c’est-à-dire le moment initial
−ϕ
où la hauteur = 0. On peut montrer à l’aide de l’égalité suivante sin ( ω t d + ϕ )=sin (0) que t d= .
ω

Déphasage de 2 ondes  :

Si deux ondes sinusoïdales de même fréquence possèdent le même angle de phase, alors au dira qu’elles sont en phase.
Si les angles de phase sont différents, on parle alors de déphasage. Ce déphasage peut se calculer en temps (différence
entre les t d ) ou en angle (différence entre les ) et correspond à la différence entre le début d’un cycle de la première
onde et le début d’un cycle pour la deuxième onde. On dira qu’une onde est en avance sur l’autre si son cycle
commence avant.

Représentation graphique d’une fonction sinusoïdale à partir de la règle de correspondance

1) Déterminer l’amplitude A, la vitesse angulaire ω et l’angle de phase initial φ à partir de la règle de

correspondance.
2) Calculer la période T = 2π/ω et le déphasage td = - φ/ω .
3) Sur le plan cartésien, tracer les couples (t d, 0), (td + T/2, 0) et (td + T, 0).
4) Représenter un cycle complet allant de (t d, 0) à (td + T, 0).

2
201-G24-M0

Représentons graphiquement la source de tension donnée par la fonction

V ( t ) =10 sin ( π2 ∙t + π) .

3
201-G24-M0

Équation d’une fonction sinusoïdale à partir du graphique

À partir du graphique suivant, nous allons trouver l’équation

f ( t )= Asin (ωt +ϕ)

1) Déterminer l’amplitude A = (Imax - Imin)/2 et la période T à partir du graphique.

2) Calculer la vitesse angulaire ω = 2π/T.

3) Sur l’intervalle [-T/2, T/2], déterminer le point (t d, 0) où commence le premier cycle.

4) Calculer l’angle de phase initial φ

5) Donner sous la forme I3(t) = Asin(ωt + φ).

Exercices:

#1: Soit la fonction f(t) = 5sin

(6 π⋅t + π3 ) . où t est le temps donné en secondes.

Donner :

a) L’amplitude : __________
d) La période T  : _______________
b) la vitesse angulaire ω: _________
e) La fréquence f  : _______________

c) l’angle de phase initial ϕ : __________

4
201-G24-M0

#2 Considérer le graphique de la fonction f(t) suivante :

Donner :

a) L’amplitude : _________ c) le déphasage t d  : ___________

b)  La vitesse angulaire : _________ d) L’angle de phase initial : ________

e) Exprimer la règle de correspondance de cette fonction sous la forme

f ( t )= Asin (ωt +ϕ) :_______________________________

#3
a) Représenter graphiquement les sources de courant données par les fonctions I 1(t) = 2sin(π∙t) et I 2(t) = 2sin(π∙t –
π/2).
b) Donner pour I1(t) une valeur de t pour laquelle le courant est minimal.

t (s) I1(t) (A) I2(t) (A)

0,0
0,5
1,0
1,5
2,0
2,5
3,0

À faire sur la feuille d’exercices distribuée : # 2 à 9, 11,12,15,16 et 18 à 21

5
201-G24-M0

Réponses :
rad π 1
#1) a)A= 5 b) ω=6 π c) rad d) sec e) 3 Hz
s 3 3

2 π rad −3
#2 a) A= 4 b) ω= c)t d= sec (il s’agit d’une estimation visuelle)
3 s 4
d) ∅=
π
2
e) f ( t )=4 sin ⁡( 23π t+ π2 )
# 3 a)
t (s) I1(t) (A) I2(t) (A) b) 1,5 sec
0,0 0 -2
0,5 2 0
1,0 0 2
1,5 -2 0
2,0 0 -2
2,5 2 0
3,0 0 2
