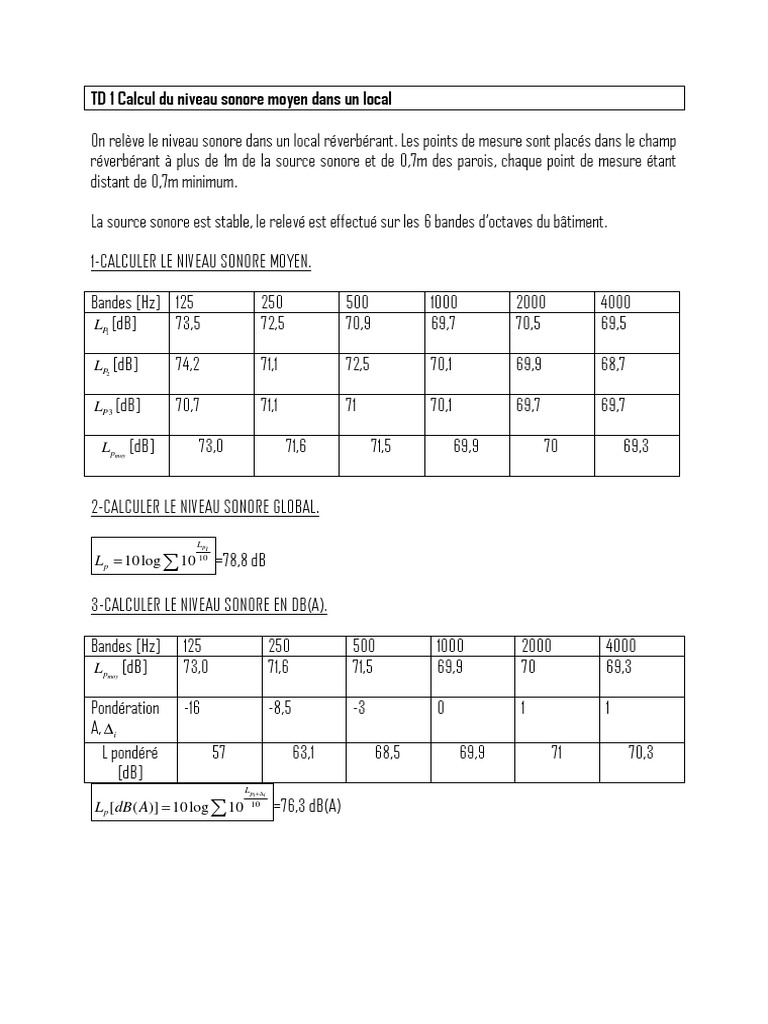

TD 1 Calcul du niveau sonore moyen dans un local

On relève le niveau sonore dans un local réverbérant. Les points de mesure sont placés dans le champ
réverbérant à plus de 1m de la source sonore et de 0,7m des parois, chaque point de mesure étant
distant de 0,7m minimum.

La source sonore est stable, le relevé est effectué sur les 6 bandes d’octaves du bâtiment.

1-CALCULER LE NIVEAU SONORE MOYEN.

Bandes [Hz] 125 250 500 1000 2000 4000

LP [dB]
1
73,5 72,5 70,9 69,7 70,5 69,5

LP2 [dB] 74,2 71,1 72,5 70,1 69,9 68,7

LP 3 [dB] 70,7 71,1 71 70,1 69,7 69,7

L pmoy [dB] 73,0 71,6 71,5 69,9 70 69,3

2-CALCULER LE NIVEAU SONORE GLOBAL.

L pI

L p = 10 log ∑ 10 10 =78,8 dB

3-CALCULER LE NIVEAU SONORE EN DB(A).

Bandes [Hz] 125 250 500 1000 2000 4000

L p [dB]
moy
73,0 71,6 71,5 69,9 70 69,3

Pondération -16 -8,5 -3 0 1 1

A, ∆i
L pondéré 57 63,1 68,5 69,9 71 70,3
[dB]
L pi +∆i

L p [dB( A)] = 10 log ∑10 10

=76,3 dB(A)
TD 2 MESURE DE L’AFFAIBLISSEMENT D’UNE PORTE PLANE.

Les caractéristiques de la mesure sont les suivants :

Surface de la porte S p =1,7m²
Volume du local de réception V=50m³
Les mesures sont effectuées sur les 6 bandes d’octaves comprises entre 125Hz et 4000Hz.

1-CALCULER LES NIVEAUX SONORES MOYENS.

Local d’émission Local de réception

Bandes Position Position Position L pmoy Position Position Position L pmoy T[s]
[Hz] 1 2 3 1 2 3
125 73,5 74,2 70,7 73,04 44,2 42,6 45,1 44,08 9,9
250 72,1 71,1 71,1 71,45 43,3 44,1 46,3 44,75 7,7
500 70,9 72,5 71,0 71,53 39,6 38,9 39,3 39,27 4,1
1000 69,7 70,1 70,1 69,97 41,9 41,9 41,6 41,80 4,2
2000 70,5 69,9 69,7 70,04 44,8 44,9 45,3 45 3,7
4000 69,5 68,7 69,3 69,17 36,6 37,1 36,9 36,9 2,1

2-CALCULER L’INDICE D’AFFAIBLISSEMENT ACOUSTIQUE EN dB.

R = L1 − L2 + 10log Sp/A , en dB

Bandes L1 L2 R
[Hz]
125 73,04 44,08 32
250 71,45 44,75 29
500 71,53 39,27 31,5
1000 69,97 41,80 27,5
2000 70,04 45 24
4000 69,17 36,9 28

3-CALCULER L’INDICE D’AFFAIBLISSEMENT ACOUSTIQUE au bruit rose et au bruit route dB(A).

Soient pour chaque bande de fréquences d´indice j :

Sj la valeur du niveau de pression acoustique du spectre d´émission de référence à partir duquel on
fait le calcul (pour le spectre de bruit rose, Sj est constant dans toutes les bandes de fréquences ;
pour le spectre de bruit routier, les valeurs de Sj sont données dans le cours polycopié).
Cj la valeur de la pondération A,
 Rj la valeur de l´indice d’affaiblissement mesuré en laboratoire.

Le niveau global pondéré A du spectre théorique d´émission, XE :

( S j +C j ) /10
m
X E = 10log(∑ 10 )
j =1

Le niveau global pondéré A du spectre théorique de réception, XR, est donné par :

(S j −R j +C j ) /10
m
X R = 10log( ∑ 10 )
j =1

où m = 6 pour les mesurages par bande d´octave.

L´indice d’affaiblissement acoustique exprimé en dB(A) par un bruit rose ou route, Rrose dB(A) ou Rroute
dB(A), est donné par :

Rrose = X E ,buit −rose − X R ou

Rroute = X E ,buit − route − X R
TD 3 PAROI SEPARATRICE HORIZONTALE

Soit une dalle flottante constituée de :

Dalle flottante, en béton armé, épaisseur 4cm,
Sous couche, en polystyrène élastifié, épaisseur 4cm,
Dalle d’essai, en béton armé, épaisseur 14cm.

Rappel :
T
LnT = L p − 10 log , T0 = 0,5s
T0

∆L = Lp 0 − LP

1-CALCULER LE NIVEAU DE PRESSION DU BRUIT DE CHOC STANDARDISE : LnT

Bandes Lp Lp Lp L pmoy Bruit de Tr LnT

[Hz] Position Position Position [dB] fond[dB] [s] [dB]
1 2 3
125 67,3 67,1 67,6 67,3 36,2 1,6 62,2
250 61,1 60,4 61,5 61 34,4 2,1 54,8
500 52,2 52 52,9 52,4 28,9 2,4 45,6
1000 46,1 45,9 47,1 46,4 26,5 2,5 39,4
2000 55,9 56,2 56,9 56,4 22,7 2,2 50
4000 42,9 42,5 43,5 43 20,2 2,0 37
 2- EVALUER DE L’INDICE DE REDUCTION DU NIVEAU DE BRUIT DE CHOC ∆L D’UNE DALLE FLOTTANTE

Bandes [Hz] Lp 0 Lp 0 Lp 0 L p 0 moy LP LP LP LPmoy ∆L

Position 1 Position 2 Position Position Position Position
3 1 2 3
125 66,9 65,8 66,1 66,3 56,2 56,6 55,8 56,2 10,1
250 68,1 67,8 68,5 68,1 51,6 50,7 49,7 50,7 17,4
500 72,2 71,9 73, 72,4 41,8 43,2 43,5 42,8 29,6
1000 71,8 71,1 72,3 71,8 37,1 36,7 35,6 36,4 35,4
2000 72,1 71,1 73,1 72,2 43,5 42,7 43,7 43,3 28,9
4000 73,1 72,9 74,1 73,4 32,2 31,3 32,9 32,2 41,2

TD 4 CORRECTION ACOUSTIQUE DES LOCAUX

Un résonateur de 2,45m de haut est placé dans l’angle d’une pièce, ses bords se situant à 0,70m de
l’angle du mur, le diamètre du col est de 0,40m et sa longueur est de 0,10m. Quelle est la fréquence de
résonance de ce résonateur ?
On rappelle la formule.

Résonateurs :
Résonateur d’Helmholtz :

Fréquence propre f0 [Hz] dépend :

-la longueur L du col [m]
-le diamètre du col D[m] (surface A ou S : section du col [m²])
-du volume V[m³]
c S
f0 =
2π ( L + 0,8 D)V
Paramètre correctif de Rayleigh.

Volume du résonateur :
V = SxH
bh
S=
2
bh 0, 7 x0, 7 x 2, 45
V= H= = 0, 6m3
2 2
D²
S = π r² = π
4
0, 4²
S =π = 0,125m²
4
340 0,125
f0 = = 38 Hz
2π [0,1 + (0,8.0, 4)].0, 6

APPLICATIONS RESONATEURS D’HELMOTZ

Quelle est la fréquence de résonnance d’un panneau de bois perforé de 18mm d’épaisseur situé à 10cm
d’une paroi, le diamètre des trous étant de 8mm et la taux de perforation de 12,1% ?
Rappel de la formule :
σ
f 0 = 540
( L + 0,8 D)d
avec σ : Taux de perforation de la plaque %
d : distance séparant le panneau de la paroi [cm]
L longueur du col, épaisseur du panneau [cm]
D : Diamètre des perforations [cm]

12,1
f 0 = 540 = 380 Hz
(1,8 + 0,8.0,8)10
Quelle est la fréquence de résonnance d’une plaque de plâtre perforée de 10mm d’épaisseur situé à
10cm d’une paroi, le diamètre des trous étant de 6mm et la taux de perforation de 9% ?
9
f 0 = 540 = 421Hz
(1 + 0,8.0, 6)10

APPLICATIONS PANNEAUX FLECHISSANTS :

600
f0 = , sous incidence normale
ms .d '
ms : Masse surfacique du panneau fléchissant [kg/m²]
d ' : Épaisseur de la lame d’air [cm]

A quelle fréquence une tôle d’acier de e : 1mm d’épaisseur située à d ' : 10cm d’une paroi a-t-elle un
coefficient d’absorption maximal, la masse volumique de l’acier étant de ρ : 7800 kg/m³ ?
 600
f0 = , ms = ρ .e
ms .d '
ms = 7800.10−3 = 7,8kg / m 2
600
f0 = = 68 Hz
7,8.10

A quelle fréquence le coefficient d’absorption d’un panneau en contreplaqué de 10mm d’épaisseur et

de masse volumique 450 kg/m³ situé à 6cm d’une paroi est il maximal ?
600
f0 = , ms = ρ .e
ms .d '
ms = 450.10.10−3 = 4,5kg / m 2
600
f0 = = 115 Hz
4,5.6

APPLICATION FREQUENCES DE RESONNANCES D UNE SALLE

c n.c
f = =
λ 2d

Quelles sont les fréquences de résonnances en Hz, quand la distance entre les deux parois parallèles
est de 10m ?

SALLES D’ESSAIS
Une petite chambre de réverbération à pour Tr =4s
Ses dimensions sont 4x3x2,5m
1- Quelle est l’absorption du local ?
V
Tr = 0,16
A
V = 4 x3 x 2,5 = 30m3
S = 2.(4.3 + 4.2, 5 + 3.2,5) = 59m²
V 30
A = 0,16 = 0,16. = 1, 2m²
Tr 4
2- On y place un matériau sur 5m², le Tr tombe à 1,3s, calculer le coefficient d’absorption du
matériau S2 , α 2 .
A1 1, 2
α1 = = = 0, 02
S1 59
A2 = ∑ Siα i = ( S1 − S 2 )α1 + S 2α 2
A α A S
α 2 = 2 + ( S2 − S1 ) 1 = 2 + (1 − 1 )α1
S2 S2 S2 S2
A S A A
α 2 = 2 + α 1 − 1 α 1 = 2 − 1 + α1
S2 S2 S2 S2
 1 V 1 1
α2 = ( A2 − A1 ) + α1 = 0,16 ( − ) + α1
S2 S 2 T2 T1
30 1 1
α 2 = 0,16 ( − ) + 0, 02 = 0, 51
5 1,3 4
3- Quel sera le nouveau Tr si toute la pièce est recouverte de ce matériau ?
V
T3 = 0,16
A3
A3 = α 2 .S = 0, 51.59 = 30, 6m²
30
T3 = 0,16 = 0,15s
30, 6
