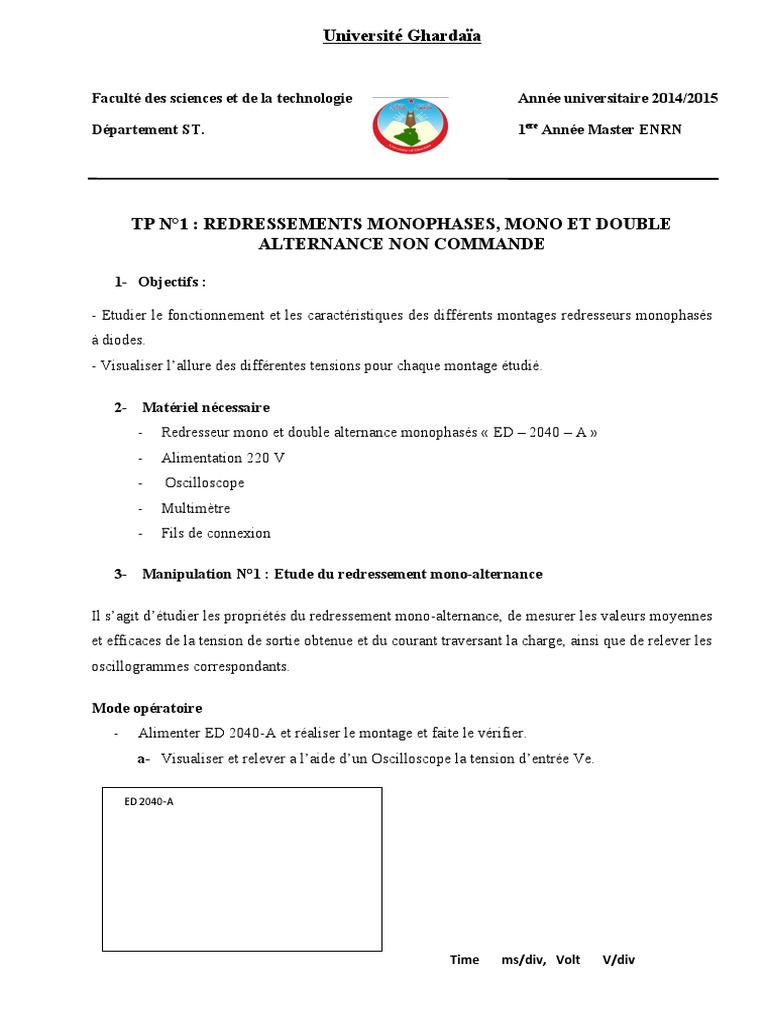

Université Ghardaïa

Faculté des sciences et de la technologie Année universitaire 2014/2015

Département ST. 1ere Année Master ENRN

TP N°1 : REDRESSEMENTS MONOPHASES, MONO ET DOUBLE

ALTERNANCE NON COMMANDE

1- Objectifs :

- Etudier le fonctionnement et les caractéristiques des différents montages redresseurs monophasés

à diodes.
- Visualiser l’allure des différentes tensions pour chaque montage étudié.

2- Matériel nécessaire
- Redresseur mono et double alternance monophasés « ED – 2040 – A »
- Alimentation 220 V
- Oscilloscope
- Multimètre
- Fils de connexion

3- Manipulation N°1 : Etude du redressement mono-alternance

Il s’agit d’étudier les propriétés du redressement mono-alternance, de mesurer les valeurs moyennes
et efficaces de la tension de sortie obtenue et du courant traversant la charge, ainsi que de relever les
oscillogrammes correspondants.

Mode opératoire
- Alimenter ED 2040-A et réaliser le montage et faite le vérifier.
a- Visualiser et relever a l’aide d’un Oscilloscope la tension d’entrée Ve.

ED 2040-A

Time ms/div, Volt V/div

Département ST. Année universitaire 2014/2015
TP Electronique de puissance 1ere Année Master ENRN

b- Attacher les fils de connexion à la borne de R et relever à l’aide d’un Oscilloscope la

tension de sortie Vs.

ED 2040-A

Time ms/div, Volt V/div

c- Attacher les fils de connexion à la borne de R - C et relever à l’aide d’un Oscilloscope

les tensions Ve et Vs.

ED 2040-A

Time ms/div, Volt V/div

d- Visualiser et relevez à l’aide d’un Oscilloscope la tension VD aux bornes de la diode

e- Calculer les valeurs moyennes et efficaces de la tension de sortie Vs dans les cas b et c.
f- Calculer les valeurs facteurs de forme et d’ondulation dans les cas b et c.
g- Quelle est l’influence des condensateurs sur l’allure de la tension Vs et sur ses valeurs
moyennes et efficaces ? Conclure.

4- Manipulation N°2 : Etude du redressement double alternance

Il s’agit d’étudier les propriétés du redressement double-alternance, de mesurer les valeurs

moyennes et efficaces de la tension de sortie obtenue et du courant traversant la charge, ainsi que de
relever les oscillogrammes correspondants.
Département ST. Année universitaire 2014/2015
TP Electronique de puissance 1ere Année Master ENRN

. Mode opératoire
- Alimenter ED 2040-A et réaliser le montage et faite le vérifier.
- Suivre le même mode opératoire que pour le redressement mono-alternance (manipulation
précédente a - g).

5- Travail à effectuer
- Rédiger un compte-rendu de TP dans lequel vous exposerais tous les résultats accompagnés
de leur interprétation.
- Comparer les résultats théoriques et expérimentaux.
- Récapituler les principales propriétés observées concernant les redressements étudiés.
- Donner une conclusion à ce travail.

T
1
Valeur moyenne : U do= ∫ V √2 sin ( wt ) dt
T 0
T
1
= ∫ (V √ 2sin ( wt )) dt
2 2
Valeur efficace : U d eff
T 0
U d max −U dmin
Facteurs d’ondulation : U ud =
2 U do
U d eff
Facteurs de forme : FF ud =
U do

Prof : Bahri.A
