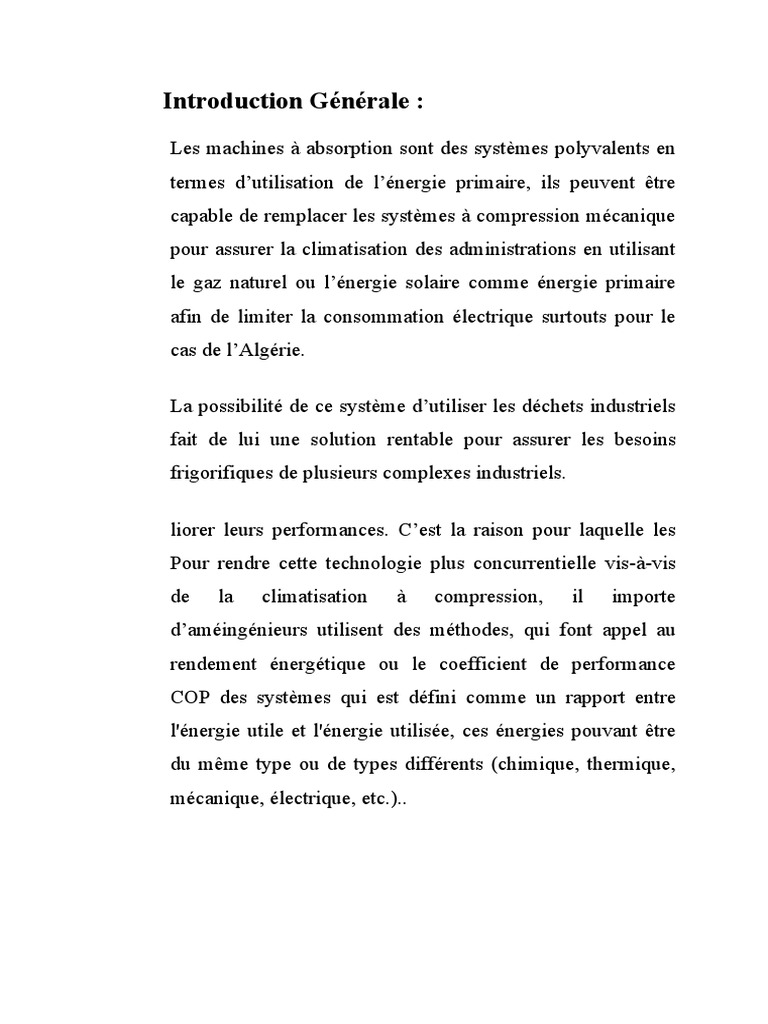

Les machines à absorption sont des systèmes polyvalents en
termes d’utilisation de l’énergie primaire, ils peuvent être
capable de remplacer les systèmes à compression mécanique
pour assurer la climatisation des administrations en utilisant
le gaz naturel ou l’énergie solaire comme énergie primaire
afin de limiter la consommation électrique surtouts pour le
cas de l’Algérie.
1 Système à Absorption :
Historique :
L’idée de produire du froid à partir de la chaleur ne date pas
d’aujourd’hui. En 1810, l’écossais John Leslie (1766 – 1832) à étudié
le phénomène de production de froid par évaporation d’eau et fixation
de la vapeur formée par l’acide sulfurique concentré (absorption). La
première machine opérante au couple ammoniac/eau à vu le jour vers
1860 avec F.P.E. Carré. Des 1938, le couple frigorigène eau/absorbant
bromure de lithium fut proposé par les sociétés CARRIER SERVEL
INC, aux Etats-Unis. Ce couple est toujours utilisé dans les machines
modernes.
Cette dernière caractéristique est la raison qui nous laisse opter pour ce
type de machines afin de répondre aux besoins de climatisation.
Machine à absorption :
La machine à absorption appelée aussi groupe thermo frigorifique
comprend tout d’abord un ensemble de trois éléments que l’on trouve
dans un groupe frigorifique à compression mécanique (Condenseur –
Détendeur – Évaporateur) dans lequel ne transite que le fluide
frigorigène, ces dernies sont reliés à un compresseur thermique
(bouilleur ou désorbeur) qui remplace le traditionnel compresseur de
vapeur, la compression thermique est le résultat d’une réaction
chimique qui est étudiée historiquement par le génie chimique.
O n e n d é d u it u n e e x p r e s s io n d e ċ et ḋ e n
. f o n ct io n d e ṁ e t d e s d if f é r e n t s t it r e s e n f r ig o r ig è n e
d {˙
˙
xc
ABSORBEUR xd |d = m · cx– x d )
{ (x
| ċ = ṁ · d
|⎝ (x c – x d )
Bilan thermique :
Un bilan thermique permet de faire le point sur les faiblesses d’une
habitation, sur le plan énergétique. L’objectif est in fine d’obtenir des
préconisations afin de choisir les bons travaux de rénovation
énergétique, ou tout du moins de bien les ordonnancer, en
commençant par ceux qui sont prioritaires.
En pratique, le bilan se traduit par de multiples relevés de mesures,
effectués dans l’ensemble de l’habitation
QA +QC =QE+QG
QE=[mr - ¿mr ]LV
QG =Qd +QS+ QI
Le coefficient de performance intrinsèque du système est donné par
QE ( m−¿ m ) l v
la relation COP∈¿ Q G = Q d+Q s+Q l
Performance :
La performance des cycles à absorption dépend fortement des
propriétés chimiques et thermodynamique du couple
réfrigérant/absorbant (volatilité, limite de solubilité, stabilité
chimique…) [2], les couples les plus utilisés dans les machines à
absorption sont les couples: NH3/ H2O et H2O/ LiBr. Dans ce projet,
le choix a été porté sur des cycles frigorigènes fonctionnant avec le
couple H2O/LiBr principalement pour la sécurité de fonctionnement
qu’il permet d’assurer [2].
Un cycle frigorifique à absorption simple effet fonctionnant avec le
couple H2O/LiBr se compose d’un générateur (appelé aussi
désorbeur) au niveau duquel la désorption du couple sous l’effet de la
chaleur se produit, le réfrigérant (sous forme de vapeur d’eau) se
dirige vers le condenseur pour se condenser en eau saturée, puis vers
l’évaporateur pour s’évaporer et créer l’effet frigorifique, alors que,
la solution riche (en LiBr) est acheminée vers l’absorbeur en passant
par un échangeur de solution, cette solution riche va absorber la
vapeur d’eau venant de l’évaporateur, ce qui constituera la solution
pauvre (en LiBr) qui va être pompée vers le générateur en passant par
un échangeur de chaleur [3]. Le cycle simple effet présente deux
niveaux de pression, le désorbeur et le condenseur opèrent dans la
haute pression, alors que l’évaporateur et l’absorbeur fonctionnent
dans la basse pression. Par ailleurs, les cycles doubles effets se
composent de deux étages et fonctionnent dans trois niveaux de
pressions :
Cycle thermodynamique :
le premier niveau qui est la haute pression où fonctionne le
générateur (alimenté par la source de chaleur) et le condenseur ; le
deuxième niveau aussi, d’un générateur et un condenseur opérant
dans la moyenne pression et enfin, l’évaporateur et l’absorbeur qui
fonctionnent dans la basse pression. Dans les machines à double
effet, l’énergie thermique est utilisée deux fois, d’une part au
niveau du générateur haute pression par alimentation directe de la
source de chaleur et d’autre part, au niveau du second cycle par
transfert de la chaleur depuis le condenseur haute pression au
générateur moyenne pression.
Dans ce qui suit, on se propose d’étudier différents types de
machines à absorption : simple effet, double effet à écoulement
parallèle et double effet à écoulement série. Et ce, à travers la
modélisation thermodynamique et l’étude paramétrique pour
déterminer l’effet de la variation des paramètres de fonctionnement
sur la performance énergétique de ces machines.
Les schémas des cycles : simple effet, double effets à écoulement
série et à écoulement parallèle sont présentés dans les figures. 1,2 et 3
CHAPITRE 3 :
INTRODUCTION
Parmi les moyens d'absorption les plus efficaces pour la conservation
d'énergie et la protection environnementale, on trouve la technologie
des machines à absorption, notamment, les transformateurs de chaleur
à absorption, Les machines frigorifiques à peuvent produire du froid la
chaleur avec trois sources : la source chaude à la température TA, la
source moyenne à TM (température ambiante), et la source froide à
TF constituée par le milieu à refroidir. Ces machines use, pour leur
fonctionnement, un mélange de fluides s'appelle couple binaire
(absorbant - frigorigène). Nous avons choisi le mélange de fluides
ammoniac - eau (NH3 H2O) qui permet de produire du froid à des
températures inférieures à zéro degré Celsius. Le fonctionnement de
la machine frigorifique à absorption, nécessite de fournir une certaine
quantité de chaleur Qu, au niveau de la source chaude, qui peut être
fournie par des panneaux solaires. La température de fonctionnement
ta, pour les machines frigorifiques solaires à absorption, a une
incidence sur le choix des capteurs solaires et par conséquent sur le
coût de l'installation solaire. L'étude que nous avons effectuée sur la
machine à absorption simple (NH3 - H20) montre que la température
optimale de la source chaude est assez élevée, de l'ordre de 120 °C
de , température qui nécessiterait l'utilisation des collect haute
performance ( sous vide ou à concentration) Dans le but de réduire
cette température TA, ils ont étudié plusieurs machines frigorifiques à
absorption qui fonctionnent avec le couple binaire (NH3-H2O), afin
de sélectionner celle qui peut fonctionner à des températures TA
accessibles avec de simples capteurs plans. Il ressort de cette étude
que les machines avec deux bouilleurs en série (parallèle par rapport
au panneau solaire) peuvent fonctionner à des températures de la
source chaude relativement basses. Dans le présent travail, nous
sommes intéressées à faire une étude détaillée sur les différents
éléments de installations a absorption pour but d’une amélioration de
coefficient de performance (COP).
Description du système
L’utilisation de trois niveaux de température permet de produire du
froid à partir de chaleur uniquement. Considérons une machine
susceptible d’échanger de la chaleur à trois niveaux de température T0
, Tc et Th vérifiant T0 Tc Th et échangeant éventuellement du
travail avec l’extérieur. L’écriture des deux principes donne :
QO Qc Qh
+ + + P ( s ) =0
T 0 Tc Th
Ceci conduit à :
−( Q 0 +Qc +Q h ) =w
Tc T
QC =−Q0 −Q h c −T c P ( s )
T0 Th
Leur installation est installé dans la région de Tlemcen Algérie et
puisque la connaissance des caractéristiques climatiques et
géographiques de la région où se trouve leur installation est un facteur
très important de l’étude. Ces éléments sont variables, mais on peut
estimer une moyenne mensuelle comme l’indique le Tableau -1- pour
quelques régions de l’Algérie.
Parmi les modèles qui existent, ils ont choisi celui proposé par M. Feidt
[2] qui combine la méthode de l'énergie libre de Gibbs pour les
propriétés thermiques. Cette méthode combine les avantages des deux et
évite le besoin de faire des itérations afin d'avoir les conditions
d'équilibre de phases. La source chaude qui alimente les trois bouilleurs
est constituée par une boucle d'eau chauffée par énergie solaire via des
collecteurs solaires plans. La température TA est définie comme étant la
température de sortie des collecteurs solaires et aussi la température
commune d'alimentation des autres bouilleurs de la machine à
absorption.
Ils ont utilisé de simples capteurs plans dont le rendement instantané est
donné par [3] et à partir des diagrammes thermodynamiques
(Diagramme de MERKEL NH3-H2O) on déterminera tout les
paramètres aux niveaux de chaque élément de l’installation prenant en
considération des hypothèses donnée. En partant des données de départ
(TB, TM, TF, PH, PM, PA, PB, ….), on calcule d'abord les titres aux
différents points du cycle à partir des pincements au niveau des
différents éléments de la machine. La connaissance de la pression, de la
température et du titre nous permet de calculer l'enthalpie aux différents
points du cycle. Les calculs sont basés sur la détermination
respectivement des enthalpies de la phase liquide et de la phase vapeur à
partir des expressions analytiques de l'énergie libre de Gibbs [4],
connaissant la pression, la température et le titre de la solution. Aussi on
doit déterminer les grandeurs d'équilibre liquide-vapeur du couple
binaire eau ammoniac à partir de l'équation de Peng-Robinson [5]
III. DESCRIPTION DU SYSTÈME L’installation à absorption (Figure
3) étudie qui est le but de notre travail porte des modifications sur
l’installation elle-même car on a augmenté le nombre des bouilleurs à
trois bouilleurs avec deux absorbeurs
hh
REMERCIMENT
Je tiens à remercier toutes les personnes qui ont contribué
au succès de mon stage et qui m’ont aidée lors de la rédaction
de ce mémoire Je voudrais dans un premier temps remercier,
mon directeur de mémoire Hamid Abdi professeur de MCI à
l’université de Saad Dahleb Blida 1 , pour sa patience, sa
disponibilité et surtout ses judicieux conseils, qui ont contribué
à alimenter ma réflexion. Je remercie également toute l’équipe
pédagogique de l’université de Toulouse et les intervenants
professionnels responsables de ma formation, pour avoir
assuré la partie théorique de celle-ci. Je tiens à témoigner toute
ma reconnaissance aux personnes suivantes, pour leur aide
dans la réalisation de ce mémoire
