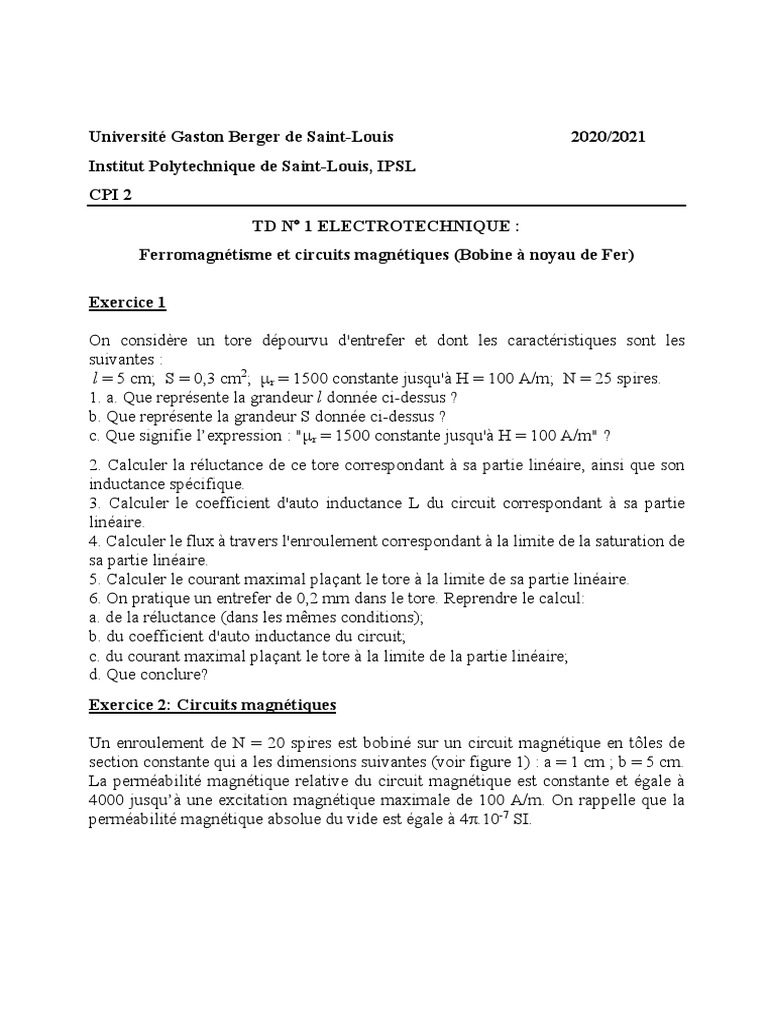

Université Gaston Berger de Saint-Louis 2020/2021

Institut Polytechnique de Saint-Louis, IPSL

CPI 2
TD No 1 ELECTROTECHNIQUE :
Ferromagnétisme et circuits magnétiques (Bobine à noyau de Fer)

Exercice 1

On considère un tore dépourvu d'entrefer et dont les caractéristiques sont les

suivantes :
l = 5 cm; S = 0,3 cm2; μr = 1500 constante jusqu'à H = 100 A/m; N = 25 spires.
1. a. Que représente la grandeur l donnée ci-dessus ?
b. Que représente la grandeur S donnée ci-dessus ?
c. Que signifie l’expression : "μr = 1500 constante jusqu'à H = 100 A/m" ?
2. Calculer la réluctance de ce tore correspondant à sa partie linéaire, ainsi que son
inductance spécifique.
3. Calculer le coefficient d'auto inductance L du circuit correspondant à sa partie
linéaire.
4. Calculer le flux à travers l'enroulement correspondant à la limite de la saturation de
sa partie linéaire.
5. Calculer le courant maximal plaçant le tore à la limite de sa partie linéaire.
6. On pratique un entrefer de 0,2 mm dans le tore. Reprendre le calcul:
a. de la réluctance (dans les mêmes conditions);
b. du coefficient d'auto inductance du circuit;
c. du courant maximal plaçant le tore à la limite de la partie linéaire;
d. Que conclure?
Exercice 2: Circuits magnétiques

Un enroulement de N = 20 spires est bobiné sur un circuit magnétique en tôles de

section constante qui a les dimensions suivantes (voir figure 1) : a = 1 cm ; b = 5 cm.
La perméabilité magnétique relative du circuit magnétique est constante et égale à
4000 jusqu’à une excitation magnétique maximale de 100 A/m. On rappelle que la
perméabilité magnétique absolue du vide est égale à 4π.10-7 SI.
1. Calculer la longueur l de la ligne
d’induction moyenne (représentée en
pointillés sur le schéma) et l’aire S de la
section du circuit magnétique.
2. Calculer la perméabilité magnétique
absolue μ du matériau qui compose ce
circuit magnétique.
3. Tracer la partie linéaire de sa courbe
d’aimantation : B = f (H) et extrapoler la
suivante.
4. Quel courant faut-il envoyer dans le
bobinage pour que le matériau soit à la
limite de la saturation ?
5. Calculer la valeur de sa réluctance (correspondant à la partie linéaire de sa courbe
d’aimantation), ainsi que l'inductance spécifique correspondante.
6. Calculer l’inductance propre du circuit correspondant toujours à la partie linéaire
de sa courbe d’aimantation ?
7. Quel est le flux à travers une section du circuit magnétique à la limite de la
saturation, puis à travers l'enroulement ?
8. On pratique un entrefer e = 1 mm dans le circuit magnétique précédent et on bobine
40 spires au lieu de 20. Reprendre le calcul.
a. de la réluctance.
b. de l’inductance propre du circuit.
c. du flux à travers l’enroulement à la limite de la saturation.
d. du courant maximal permettant un fonctionnement linéaire (penser à utiliser les
questions b et c précédentes).

Exercice 3 : Modèle bobine, entrefer (Matériau Non Linéaire)

Un circuit magnétique présente une longueur moyenne l de 24 cm, une section S de 4
cm2 ; les tôles qui le constituent sont caractérisées par une masse volumique de  =
7500 kg/m3, une qualité de Q = 0,9 W/kg, une courbe de première aimantation donnée
par le tableau suivant :
B en (T) 0 1 1.2 1.4 1.5 1.56 1.6
H en (A/m) 0 250 500 750 1500 2250 3500

L’enroulement, de résistance négligeable, est alimenté sous tension sinusoïdale

u = 220 2 sin 100  t ; le courant i peut être supposé pratiquement sinusoïdal.
1) Déterminez la valeur des pertes fer
2) On veut obtenir dans les tôles un champ magnétique d’amplitude 1.5 T ;
calculer :
a) Le nombre de spires de l’enroulement.
b) La puissance moyenne consommée dans le noyau et la composante
active du courant i.
c) La composante réactive du courant i.
d) La valeur efficace I de i et le déphasage  de i par rapport à u.
e) Les valeurs Rm et Xm du modèle de la bobine. En déduire l’inductance
du circuit.
3) On suppose désormais que le circuit magnétique comporte deux entrefers de
0.1 mm chacun dans lesquels le champ magnétique toujours égal à 1,5 T ;
calculer :
a) La nouvelle valeur efficace du courant absorbé ainsi que le nouveau
déphasage ’.
b) Les valeurs R’m et X’m du nouveau modèle.

Exercice 4
Une bobine comporte un noyau ferromagnétique en forme de tore, de section 24 cm2.
Le coefficient de foisonnement des tôles est de 0,95. Sachant que la bobine est
alimentée par une tension de valeur efficace 220 V et de fréquence 50 Hz, on demande
1) Le nombre de spires pour une induction maximale de 1,2 T.
2) L’intensité du courant absorbé. A cet effet, on sait que la qualité des tôles est de
1,6 W/kg à 50 Hz, pour une induction maximale de 1,0 T ; de plus le matériau n’est
pas saturé, sa perméabilité relative étant égale à 1800 ; enfin la longueur moyenne du
noyau est de 1,2 m et la densité des tôles est de 7,5 tonnes/m3.
3) Les éléments RF et Xμ du circuit équivalent (Figure1).
4) La puissance réactive consommée par la bobine.
5) La nouvelle puissance réactive consommée avec un entrefer de 1 mm.
 Exercice 5
Soit le circuit magnétique représenté sur la figure ci-contre dont les dimensions sont
mentionnées sur la figure. Sur ce circuit, une bobine est enroulée et parcourue par un
courant I. On suppose que le flux reste inchangé dans l'entrefer.
1- Calculer la réluctance correspondante à ce circuit magnétique sachant que la
perméabilité relative de la substance est de 3000.
2- Calculer l'inductance propre de la bobine.
3- Calculer le courant nécessaire pour faire circuler un flux dans la substance à
induction magnétique de 1.2T.
4- Tracer le circuit électrique correspondant
5- Comparer la d.d.p magnétique dans le fer et celle dans l'entrefer. Discuter
