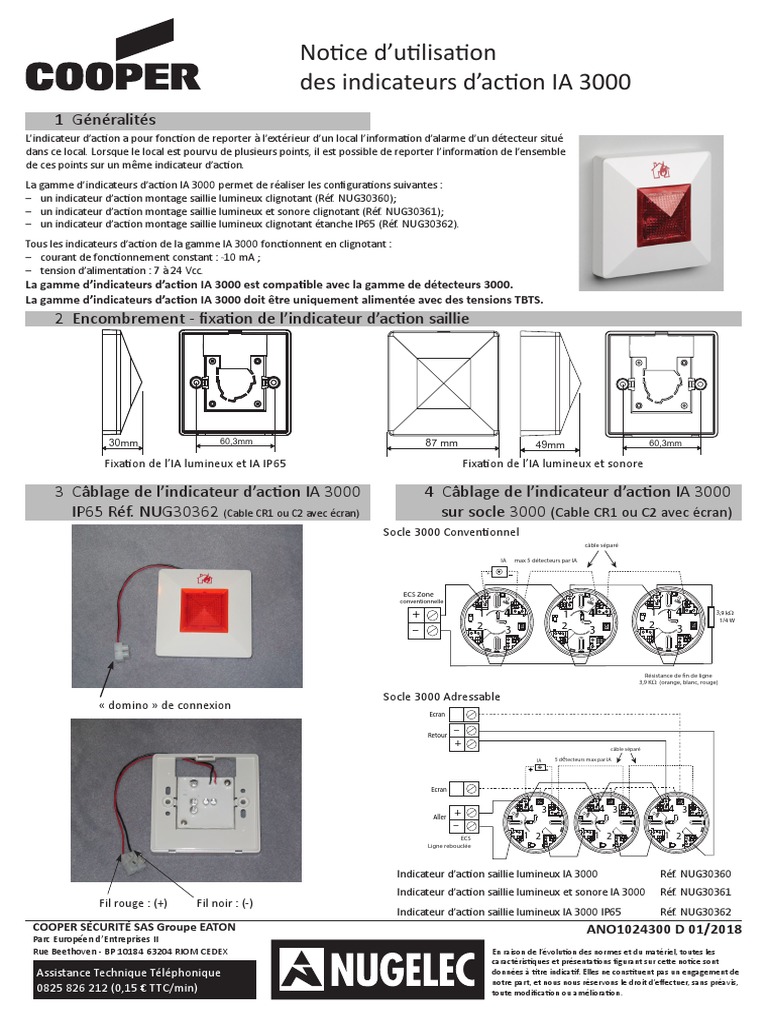

Notice d’utilisation

des indicateurs d’action IA 3000

1 Généralités
L’indicateur d’action a pour fonction de reporter à l’extérieur d’un local l’information d’alarme d’un détecteur situé
dans ce local. Lorsque le local est pourvu de plusieurs points, il est possible de reporter l’information de l’ensemble
de ces points sur un même indicateur d’action.
La gamme d’indicateurs d’action IA 3000 permet de réaliser les configurations suivantes :
‒‒ un indicateur d’action montage saillie lumineux clignotant (Réf. NUG30360);
‒‒ un indicateur d’action montage saillie lumineux et sonore clignotant (Réf. NUG30361);
‒‒ un indicateur d’action montage saillie lumineux clignotant étanche IP65 (Réf. NUG30362).
Tous les indicateurs d’action de la gamme IA 3000 fonctionnent en clignotant :
‒‒ courant de fonctionnement constant : ~10 mA ;
‒‒ tension d’alimentation : 7 à 24 Vcc.
La gamme d’indicateurs d’action IA 3000 est compatible avec la gamme de détecteurs 3000.
La gamme d’indicateurs d’action IA 3000 doit être uniquement alimentée avec des tensions TBTS.
2 Encombrement - fixation de l’indicateur d’action saillie

mm 30mm 60,3mm 87 mm 49mm 60,3mm

Fixation de l’IA lumineux et IA IP65 Fixation de l’IA lumineux et sonore

3 Câblage de l’indicateur d’action IA 3000 4 Câblage de l’indicateur d’action IA 3000

IP65 Réf. NUG30362 (Cable CR1 ou C2 avec écran) sur socle 3000 (Cable CR1 ou C2 avec écran)
Socle 3000 Conventionnel
câble séparé

IA max 5 détecteurs par IA

+

ECS Zone
conventionnelle

+ 1 4 1 4 1 4 3,9 kΩ
1/4 W
2 2 2
– 3 3 3

Résistance de fin de ligne

3,9 KΩ (orange, blanc, rouge)

Socle 3000 Adressable

« domino » de connexion
Ecran

Retour
–
+ câble séparé

IA 5 détecteurs max par IA

-
+

Ecran

+ 4 3 4 3 4 3
Aller
–
ECS 1 2 1 2 1 2
Ligne rebouclée

Indicateur d’action saillie lumineux IA 3000 Réf. NUG30360

Fil rouge : (+)
COOPER SÉCURITÉ SAS Groupe EATON
Parc Européen d’Entreprises II
Rue Beethoven - BP 10184 63204 RIOM CEDEX
Assistance Technique Téléphonique
0825 826 212 (0,15 € TTC/min)
Indicateur d’action saillie lumineux et sonore IA 3000 Réf. NUG30361
Fil noir : (-)
Indicateur d’action saillie lumineux IA 3000 IP65 Réf. NUG30362
ANO1024300 D 01/2018
En raison de l’évolution des normes et du matériel, toutes les
caractéristiques et présentations figurant sur cette notice sont
données à titre indicatif. Elles ne constituent pas un engagement de
notre part, et nous nous réservons le droit d’effectuer, sans préavis,
toute modification ou amélioration.
