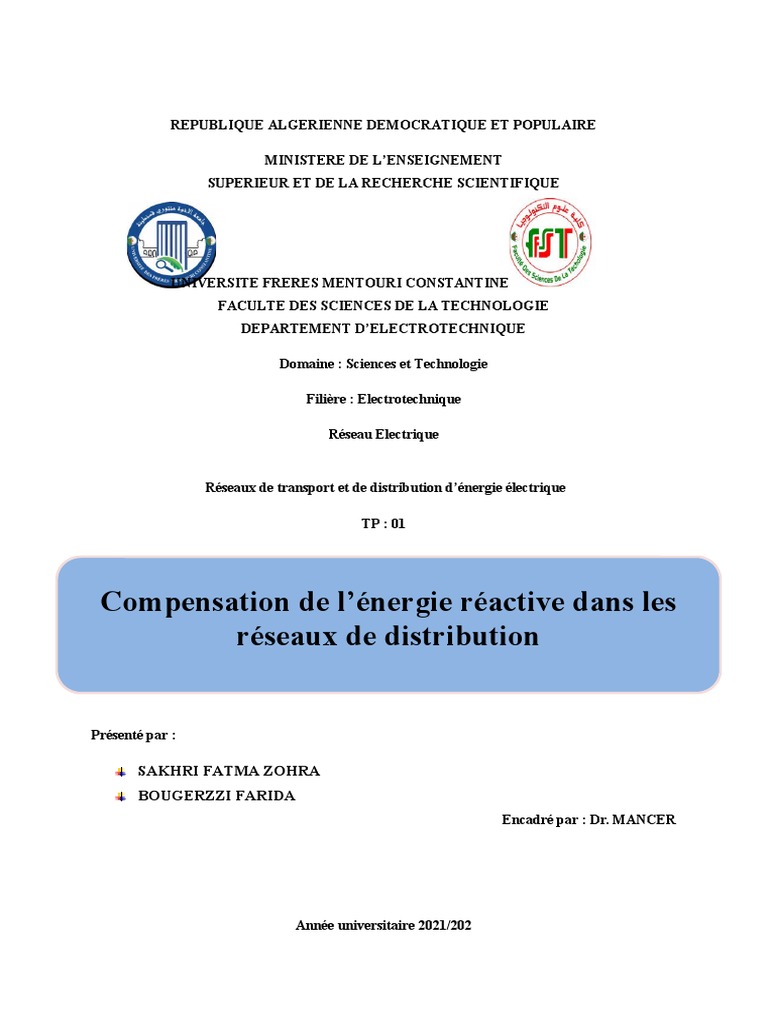

REPUBLIQUE ALGERIENNE DEMOCRATIQUE ET POPULAIRE

MINISTERE DE L’ENSEIGNEMENT
SUPERIEUR ET DE LA RECHERCHE SCIENTIFIQUE

UNIVERSITE FRERES MENTOURI CONSTANTINE

FACULTE DES SCIENCES DE LA TECHNOLOGIE
DEPARTEMENT D’ELECTROTECHNIQUE

Domaine : Sciences et Technologie

Filière : Electrotechnique

Réseau Electrique

Réseaux de transport et de distribution d’énergie électrique

TP : 01

Compensation de l’énergie réactive dans les

réseaux de distribution

Présenté par :

SAKHRI FATMA ZOHRA

BOUGERZZI FARIDA
Encadré par : Dr. MANCER

Année universitaire 2021/202

But de TP
Le but de ce TP est d’analyser l’effet de la compensation shunt sur les indices de qualité
d’énergie, le programme à réaliser permet de traiter les points suivants :
 Calculer les puissances transitées dans les branches ,les tensions aux niveaux des jeux
de barres et la chute de tension maximale .
 Effet de la compensation shunt
Choisir la position efficace pour la compensation de la puissance réactive
Réduction des pertes actives
Amélioration des tensions en niveaux de jeux de barres

Introduction

    Les réseaux électriques à courant alternatif fournissent l'énergie apparente qui correspond à
la puissance apparente (ou puissance appelée). Cette énergie se décompose en deux formes
d'énergie :
- l'énergie active, transformée en énergie mécanique (travail) et en chaleur (pertes),
- l'énergie réactive, utilisée pour créer des champs magnétiques.
    Les consommateurs d'énergie réactive sont les moteurs asynchrones, les transformateurs,
les inductances (ballasts de tubes fluorescents) et les convertisseurs statiques (redresseurs).
De nombreux récepteurs consomment de l’énergie réactive pour créer les champs
électromagnétiques (moteurs, transformateurs, …, etc.). Compenser l’énergie réactive, c’est
fournir cette énergie à la place du réseau de distribution par l’installation d’une batterie de
condensateurs, source d’énergie réactive de puissance QC.

Principe de base

La puissance active P = VI cos φ

La puissance réactive Q = VI sin φ

La puissance apparente S = VI

Représentation graphique
 Le facteur de puissance : est défini par le rapport suivant

Analyse
Calcula La chute de tension

P12 × R 12+Q12 × X 12
∆ U 12=
U1
c
c P12 × R 12+Q 12 × X 12 P12 × R12+(Q 12−Q sh)× X 12
∆ U 12 = =
U1 U1

c P12 × R 12+Q12 × X 12 Q sh × X 12
∆ U 12 = −
U1 U1
¿ ∆ U 12 −∆ U c
Q sh × X 12
Avec :∆ U c =
U1
V 1=30 Kv
V 2=V 1 −∆ V 12
∆ V 12 =R 12 P

Calcule R et P
R
R12 =0.2 ×15=I rad (1,3) × I rad (1,5)
 R23=I rad (2,3)× I rad (2,3)
P
P12 =∑ (JB ( 2 :5,2 ))
Calcule Q et X

X
X =0.2 ×15=I rad (1,3)× I rad (1,5)
X 23 =I rad (2,3) × I rad (2,3)
Q
Q 12 =∑ (JB ( 3 : 5,3 ) )

Partie 01 :
Le réseau de distribution et ses caractéristiques :

Figure.1 Schéma unifilaire et caractéristiques techniques d’un réseau radial. Type1

Programmation
clc
clear all
Irad=[1 2 0.20 0.20 15
2 3 0.20 0.20 20
3 4 0.25 0.30 20
4 5 0.25 0.30 20 ];
Jb=[1 0.00 0.00
2 0.50 0.40
3 0.55 0.40
4 0.50 0.40
5 0.55 0.50 ];
U=30
R=Irad(:,3).*Irad(:,5);
X=Irad (:,4).*Irad(:,5);
%......Les puissance active.......%
P12= sum(Jb(:,2));
P12=sum(Jb(:,2));
P23=sum(Jb(:,2))-Jb(2,2);%sum(Jb(3:5,2))
P34=sum(Jb(:,2))-P23;
P45=sum(Jb(:,2))-P34;
%......Les puissance Réiactive .........%
Q12=sum(Jb(:,3));
Q23=sum(Jb(:,3))-Jb(2,3);
Q34=sum(Jb(:,3))-Q23;
Q45=sum(Jb(:,3))-Q34;
DU12=(P12*R(1)+Q12*X(1))/(U1);
U2=U1-DU12
DU23=(P23*R(2)+Q23*X(2))/(U2);
U3=U2-DU23
DU34=(P34*R(3)+Q34*X(3))/(U3);
U4=U3-DU34
DU45=(P45*R(4)+Q45*X(4))/(U4);
U5=U4-DU45
Vtot=[U1 U2 U3 U4 U5];
plot(Vtot)

Simulation

30

29.5

29

28.5
1 1.5 2 2.5 3 3.5 4 4.5 5

Figure 2 : la courbe de caractéristiques de tension aux niveaux aux jeux de barres en fonction
de la variation de la puissance
Interprétation

La tension et diminue pacque il y a une chute de tension

Les valeur du tension en les jeux de barres

Jeux de 1 2 3 4 5
barre
Tension 30 29.7 29.2 28.8 28.5
(V)

Apres la compensation

Clc
clear all
Qc=0.4
Irad=[1 2 0.20 0.20 15
2 3 0.20 0.20 20
3 4 0.25 0.30 20
4 5 0.25 0.30 20 ];
for Qc=0:0.1:0.4;
Jb=[1 0.00 0.00
2 0.50 0.40
3 0.55 0.40
4 0.50 0.40
5 0.55 0.50-Qc ];
U1=30;
R=(Irad(:,3).*Irad(:,5));
X=(Irad(:,4).*Irad(:,5));
P12=sum(Jb(:,2));
P23=sum(Jb(3:5,3));
P34=sum(Jb(4:5,2));
P45=sum(Jb(5:.2));
Q12=sum(Jb(:,3));
Q23=sum(Jb(3:5,3));
Q34=sum(Jb(4:5,2));
Q45=sum(Jb(5,3));
DU12=(P12*R(1)+Q12*X(1))/(U1);
U2=U1-DU12
DU23=(P23*R(2)+Q23*X(2))/(U2);
U3=U2-DU23
DU34=(P34*R(3)+Q34*X(3))/(U3);
U4=U3-DU34
DU45=(P45*R(4)+Q45*X(4))/(U4);
U5=U4-DU45
Vtot=[U1 U2 U3 U4 U5];
plot(Vtot);hold on
end

Partie 02:
 Figure 2 : Schéma unifilaire et caractéristiques techniques d’un réseau radial. Type2

Programmation
clc
clear all
Irad=[1 2 0.2 0.2 5
2 3 0.2 0.2 10
3 4 0.2 0.3 10
4 5 0.2 0.3 10
3 6 0.2 0.3 2
6 7 0.2 0.3 2
7 8 0.2 0.3 2
8 9 0.2 0.3 2];
JB=[1 0.00 0.00
2 0.50 0.40
3 0.55 0.40
4 0.50 0.40
5 0.55 0.40
6 0.55 0.50
7 0.40 0.35
8 0.60 0.45
9 0.50 0.50];
U=30
R=Irad(:,3).*Irad(:,8);
X=Irad (:,4).*Irad(:,8);
P12= sum(Jb(:,2));
Q12= sum(Jb(:,3);
P23= sum(Jb(:,2))-Jb(2,2);
Q23 = sum(Jb(:,3))-Jb(2,3);

DU12=(P12*R(1)+Q12*X(1))/(U1)
U2=U1-DU12;
DU23=(P23*R(1)+Q23*X(1))/(U1)
U3=U1-DU23;
DU34 =(P34*R(1)+Q34*X(1))/(U1)
U3=U1-DU34
DU45=(P45*R(1)+Q45*X(1))/(U1)
U4=U1-DU45
DU36=(P36*R(1)+Q36*X(1))/(U1)
U5=U1-DU36
DU67=(P67*R(1)+Q67*X(1))/(U1)
U6=U1-DU67
DU78=(P78*R(1)+Q78*X(1))/(U1)
U7=U1-DU78
DU89=(P89*R(1)+Q89*X(1))/(U1)
U8=U1-DU89
Vtot=[U1 U2 U3 U4 U5 U6 U7 U8 ];
plot(Vtot)

Conclusion générale

Dans ce TP en base sur les calculs de l’énergie réactive permet de produire l’énergie localement
à cotée de la charge sans la transporter par la ligne et ça ce qui éviter les chutes de tension et les pertes

Le transport de la puissance réactive par les lignes électriques cause des pertes, une diminution de
la stabilité du réseau et une chute de la tension a son extrémité afin d’éviter cela par la compensation
de puissance réactive série ou shunt selon les cas est utilisé pour limiter ce transport de puissance
réactive. Différant appareils électrique peuvent servir à réaliser cette compensation : machines
synchrone, batteries de condensateurs induction ou FACTS.
