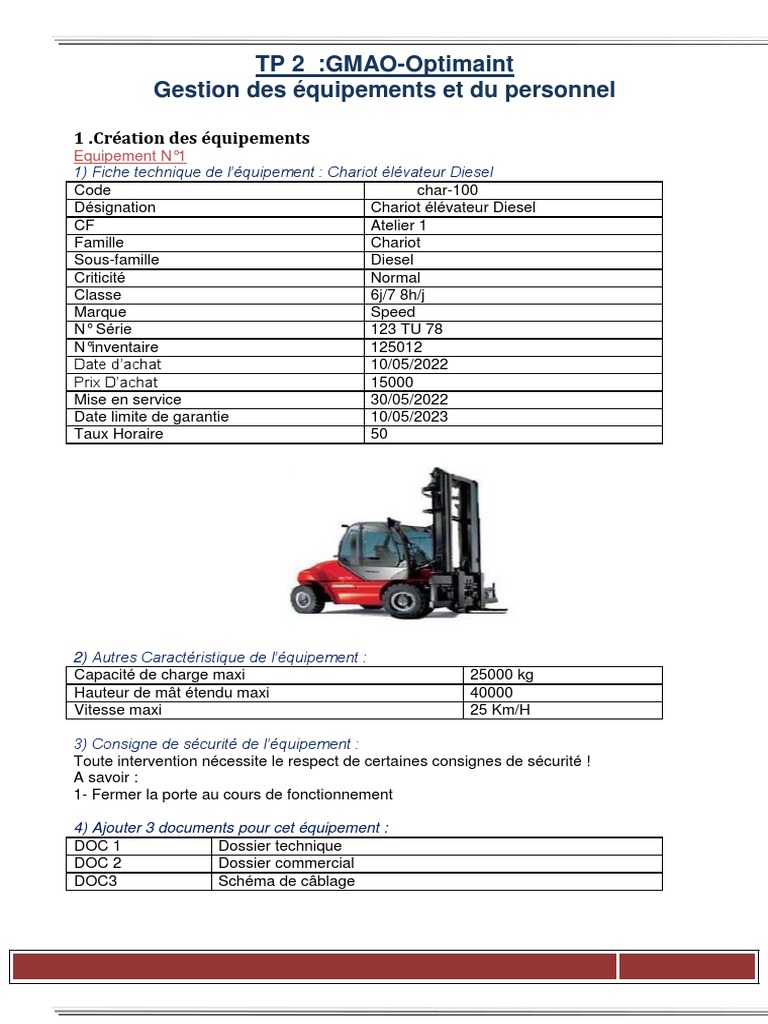

TP 2 :GMAO-Optimaint

Gestion des équipements et du personnel

1 .Création des équipements

Equipement N°1
1) Fiche technique de l’équipement : Chariot élévateur Diesel
Code char-100
Désignation Chariot élévateur Diesel
CF Atelier 1
Famille Chariot
Sous-famille Diesel
Criticité Normal
Classe 6j/7 8h/j
Marque Speed
N° Série 123 TU 78
N°inventaire 125012
Date d’achat 10/05/2022
Prix D’achat 15000
Mise en service 30/05/2022
Date limite de garantie 10/05/2023
Taux Horaire 50

2) Autres Caractéristique de l’équipement :

Capacité de charge maxi 25000 kg
Hauteur de mât étendu maxi 40000
Vitesse maxi 25 Km/H

3) Consigne de sécurité de l’équipement :

Toute intervention nécessite le respect de certaines consignes de sécurité !
A savoir :
1- Fermer la porte au cours de fonctionnement

4) Ajouter 3 documents pour cet équipement :

DOC 1 Dossier technique
DOC 2 Dossier commercial
DOC3 Schéma de câblage
5) Masquer le champ de saisie (Marque, Date limite garantie) et rendre obligatoire la saisie de
(Vitesse maxi et hauteur du mât maxi)

6) Ajouter une liste déroulante dans l’onglet « caractéristiques techniques » nommée Classe
énergétique comme suit :
Classe énergétique
Classe 1 A
Classe 2 B
Classe 3 C
Classe 4 D

7) Faire apparaître pour une période de 30 jours le planning de l’équipement du

01/12/2013 jusqu’au 31/12/2013

8) Saisir des exceptions sur ce planning pour une cause de « Equipement en révision »
pour une semaine du 10/12/2013 jusqu’au 17/12/2013 et modifier le nombre d’heure du reste
du mois 5h/J.

Equipement N°2
1) Fiche technique de l’équipement : CLIMATISEUR HAIR
Code Clim-100
Désignation Climatiseur Hair
CF G100 : Bâtiment administratif
Famille Climatiseur
Sous-famille Grand puissance
Criticité Basse
Classe 5j/7 10h/j
Marque Hair
N° Série XN0I12
N°inventaire 11131
Date d’achat 10/06/2022
Prix D’achat 2000
Mise en service 30/06/2022
Date limite de garantie 10/06/2023
Taux Horaire 2

2) Autres Caractéristique de l’équipement :

Chauffage maxi 40
Classe énergétique B
Refroidissement maxi 16

3) Consigne de sécurité de l’équipement :

Toute intervention nécessite le respect de certaines consignes de sécurité !

A savoir :
1. Déclencher le disjoncteur

4) Ajouter 3 documents pour cet

équipement : Dossier technique
DOC 1 Schéma de câblage
DOC3

5) Masquer le champ de saisie (Marque, Fournisseur) et rendre obligatoire la saisie

de (Refroidissement maxi)
6) Ajouter une liste déroulante dans l’onglet « caractéristiques techniques » nommée type
gaz frigorifique comme suit :
Classe énergétique
Type 1R104 a
Type 2 R410
Type 3 R407
Type 4 R104

7) Faire apparaître pour une période de 30 jours le planning de l’équipement du

01/12/2013 jusqu’au 31/12/2013
8) Saisir des exceptions sur ce planning pour une cause de « Equipement en révision »
pour une semaine du 10/12/2013 jusqu’au 17/12/2013 et modifier le nombre d’heure du
reste du mois 7h/J.
9) Effectuer le déplacement d’un équipement d’un centre de frais à un autre

2 Créer un organe
Un organe est un sous-ensemble fonctionnel d’un équipement.

Organe N°1 :
Créer un organe « moteur d’un chariot élévateur Diesel » dont les caractéristiques sont
les suivantes :
Code MOT-CHAR-DIE-45
Désignation Moteur chariot élévateur Diesel
Famille MOT-CHAR
Moteur gasoil
Sous-famille MECA
Mécanique
Criticité Basse
N° Série 1230TU12
N°inventaire 12345
Mise en service 25/06/2012
Date limite de garantie 10/06/2013
PUISSANCE 35 KW

Organe N°2 :
Créer un organe «cabinet de chariot élévateur Diesel»dont les caractéristiques sont
les suivantes :
Code CAB-CHAR
Désignation Cabinet de chariot élévateur Diesel
Famille CAB-CHAR
Cabinet chariot
Sous-famille CARROSERIE
 Criticité NORMAL
Responsable Aymen toumi
Date d’achat 01/06/2022
Climatisation oui

Organe N°3 :
Créer un organe « Moteur Voiture de service » dont les caractéristiques sont les suivantes :
Code MOT-VOIT-123TU2311
Désignation Moteur de voiture 123TU2311
Famille MOT-VOIT
MOTEUR ESSENCE
Sous-famille MECANIQUE
Criticité NORMAL
Date d’achat 01/06/2022
Nouveau Moteur Non
PUISSANCE 5 Chevaux

1) Créer un lien équipement / organe


 Créer le lien entre l’équipement chariot 
élévateur Diesel CHAR-100 et les organes cabinet de chariot
élévateur, moteur chariot élévateur Diesel
  
Créer le lien entre l’équipement VOIT-123TU2311 : Voiture de service 123TU2311 et l’organe
Moteur de voiture 123TU2311
2) Monter l’organe cabinet de chariot élévateur Diesel sur l’équipement CHAR-100
3) Monter l’organe Moteur de voiture 123TU2311 sur l’équipement VOIT-123TU2311
4) Transférer l’organe MOT-VOIT-123TU2311 vers une autre voiture
5) Consulter l’historique des mouvements de l’organe MOT-VOIT-123TU2311
6) Masquer le champ de saisie (Marque, Organe de rechange) et rendre obligatoire la saisie de
(PUISSANCE) pour l’organe MOT-VOIT-123TU2311
7) Personnaliser la visualisation de l’arborescence (Société, division, CF, famille équipement,
Equipement, famille organe, organe

3. Gérer vos intervenants

- Définir des intervenants
- Définir les rôles de chaque intervenant
- Insérer une image
- Insérer une ou plusieurs qualifications
- Renseigner les horaires de travail
3.1 Créer 4 intervenants
N° Nom Prénom Famille Rôle Date Date de N° de
matricul d’embauch naissanc sécurit
e e e é social
05879 Afif Taib Technicien Intervention 1420
s
05634 Hjri Maher Service Achat 1352
achat
05367 Hedhli Haythe Magasinier Stock 0891
m
05943 Adouan Bilel Informaticie Intervention 7803
i n s
3.2 Entrer les qualifications de chaque intervenant
3.3 Renseigner les horaires de travail de ces 4 intervenants comme suit :
Lundi DU : 08 h AU : 12 h DU : 14 h AU : 18 h
Mardi DU : 08 h AU : 12 h DU : 14 h AU : 18 h
Mercredi DU : 08 h AU : 12 h DU : 14 h AU : 18 h
Jeudi DU : 08 h AU : 12 h DU : 14 h AU : 18 h
Vendredi DU : 08 h AU : 12 h DU : 14 h AU : 18 h
Samedi DU : 08 h AU : 14 h
Dimanche

3.4 Entrer les couts horaire de chaque intervenant

3.5 Saisir une exception sur l’horaire de travail de Hmida seif vue qu’il partira en congé
la semaine prochaine
3.6 Visualiser le nouveau planning

4. Gérer vos
articles Article N°1
1) Fiche technique de l’article : batterie pour chariots
Code BATT-013
Désignation Batterie pour chariots
Famille BATT : Batterie
Sous-famille ELECT : Electrique
Unité UN
Code TVA 18%
Magasin principale M1
Emplacement principale A-02-12
Stock Max 10
Stock Min 2
Point de commande 4
Quantité réappro 4
Prix standard 128

2) Autre Caractéristique de l’articcle

Tension Nominal 24 V
Ampère heure 75 Ah
3) Ajouter un document pour cet article :
DOC 1 Document d’utilisation
Article N°2
1) Fiche technique de l’article : Ampoule pour chariot élévateur
Code AMP-CHA
Désignation Ampoule pour chariot élévateur
Famille ECL : Eclairage
 TP GMAO- MI3 ISET de BIZERTE

Sous-famille LAMP : Lampe

Unité UN
Code TVA 18%
Magasin principale M1
Emplacement principale A-06-12
Stock Max 10
Stock Min 2
Point de commande 4
Quantité réappro 4
Prix standard 45

2) Autres Caractéristique de l’Article :

Puissance de lampe 10w/25w/75w/100w

3) Ajouter un document pour cet Article :

DOC 1 Document d’utilisation

Article N°3

Fiche technique de l’article : Roulement Type BC

Code R-BC6042
Désignation Roulement Type BC
Famille GR : Guidage en rotation
Sous-famille R : Roulement
Unité UN
Code TVA 18%
Magasin principale M1
Emplacement principale A-06-12
Stock Max 10
Stock Min 2
Point de commande 4
Quantité réappro 4
Prix standard 12

G. Walid
 Optimaint Gestion des stocks
1. Gestion des fournisseurs
1.1 Définir les fournisseurs
Fournisseur N°1

Fournisseur N°2

Fournisseur N°3

Créer un lien entre l’article et le fournisseur

Gérer les stocks

2. Unité d’achat

G. Walid Page 7
 TP GMAO- MI3 ISET de BIZERTE

- Créer un magasin
- Faire une entrée d’un article (unitaire et multi lignes)
- Fiche de stock (exemple pour un article dans 2 magasins)
- Sortir un article
- Transfert article entre 2 magasins
- Réintégration
- Inventaire
- Historique des mouvements

1- Créer 2 magasins M2 magasin secondaire

M3 : magasin PDR
2- Créer un article « boulon » avec deux fiches de stock dans les magasins M1 et PDR
3- Faire une entrée des boulons dans les magasins M1 pour une quantité de 150 et dans PDR une quantité de
300 4- Faire une entrée de « Ampoule pour chariot élévateur » dans les magasins M1 pour une quantité de 20 et
dans M3 une quantité de 30
5- Faire une sortie de l’article « Boulon » quantité 20 à partir du magasin M1 sur l’équipement Chariot
élévateur GAZ
6- Faire une sortie de l’article « Ampoule pour chariot élévateur » quantité 5 de magasin M1 et 10 de Magasin
M3 sur l’équipement Climatiseur hair
7- Faire une réintégration des « boulons » quantité 5
8- Faire un transfert des boulons entre M1 et PDR avec une quantité de 10
9- Faire un transfert des Ampoules entre M1 et M3 avec une quantité de 10
10- Faire un inventaire pour ajuster la quantité des articles « Boulon » et « Ampoule pour chariot élévateur »
dans M1
11- Extraire tout l’historique des mouvements de l’article Boulon (entré, sortie, transfert, réintégration,
inventaire) sur un fichier Excel.
12- Extraire tout l’historique des mouvements de l’article « Ampoule pour chariot élévateur » (entré, sortie,
transfert, inventaire) sur un fichier Excel.
13- Extraire tous les articles fournis par le fournisseur F1
14- Extraire liste des articles qui appartiennent à l’équipement climatiseur.
15- Extraire liste des articles qui appartiennent aux équipements climatiseur et chariot élévateur au même temps
16- Déterminer le fournisseur de chaque article
17- Existe –il des articles obsolètes ? Si non comment mettre un article obsolète ?
18- Extraire la liste des articles (famille, sous famille, Equipements, CF) crées après une date X
Page 8
 Gestion des interventions
1. Créer vos interventions correctives
1. Saisir une Demande d'Intervention
2. Accepter cette D.I
3. Convertir D.I en Bon de travail
4. Créer un Bon de Travail (B.T.)
5. Editer le B.T 6. Affecter les B.T.
7. Créer une fiche activité sur B.T.
8. Créer une fiche activité hors B.T.
9. Effectuer les sorties sur B.T
10. Clôturer les B.T

Saisie des D.I

Saisie une demande d’intervention D.I (D1)
Emetteur Hamdi Fekih
Destinataire Zribi Med Ali
Date souhaitée 15/12/2022
Début d’incident 14/12/2022 à 09:00
Equipement chariots élévateurs Diesel
Priorité Très urgent
Symptôme Problème batterie
Observation arrêt du chariot
Etat de l’équipent en arrêt

Saisie une demande d’intervention D.I (D2)

Emetteur Hamdi Fekih
Destinataire Zwari Ali
Date souhaitée 15/12/2022
Début d’incident 15/12/2022 à 09:00
Equipement Climatiseur
Priorité Urgent
Symptôme Fuite d’eau
Observation Fuite d’eau
Etat de équipent En service

Saisie une demande d’intervention D.I (D3)

Emetteur Zribi Med Ali
Destinataire Zwari Ali
Date souhaitée 16/12/2022
Début d’incident 15/12/2022 à 10:00
Equipement VOIT-123TU2311
Priorité Urgent
Symptôme Bruit anormal
Observation
Etat de équipent Arrêt
Saisie une demande d’intervention D.I (D4)
Emetteur Zribi Med Ali

G. Walid Page 9
 Destinataire Hamdi Fekih
Date souhaitée 15/12/2022
Début d’incident 15/12/2022 à 11:00
Equipement Four
Priorité Très Urgent
Symptôme Haute Température
Observation Alarme déclenché
Etat de équipent en arrêt

1. Accepter les demandes d’intervention D1, D3 et D4

2. Refuser la demande d’intervention D2
3. Convertir les demandes d’interventions en Bons de travaux B1, B2 et B3
4. Imprimer les B.Ts
5. Pour chaque Bon de travail :
Ajouter des articles prévus pour les interventions
Bon de travail Articles Prévus
B1 CHARIOT Diesel Un Batterie
Une Ampoule pour chariot élévateur
B2 VOIT-123TU2311 Roulement Type BC
B3 FOUR Réfractaire

Ajouter les Temps M.O prévus pour les interventions

Ajouter les documents suivants avec chaque B.T
DOC 1 Dossier technique
DOC3 Schéma de câblage

Ajouter des Commentaires et des modes opératoires aux B.T

6. Imprimer de nouveau les B.Ts
7. Affecter les Bons de travaux :
Bon de travail Intervenants
B1 CHARIOT Diesel Hamdi Fekif
B2 VOIT-123TU2311 Zribi Med Ali
B3 FOUR Hamdi Fekif
8. Renseigner les rapports d’intervention
Bon de activités Intervena Diagnostic Remède Sortie de Stock
travail nts
B1 1 (1 heure) Hamdi cause changement Un Batterie
CHARIOT Fekih batterie de batterie
B1 2 (1 heure) Zribi Med Incident changement Deux Ampoule pour
CHARIOT Ali électrique de l’ampoule chariot élévateur
B2 VOIT- 1 (2heure) Zribi Med Défaut changement Roulement Type BC
123TU2311 Ali mécanique de galet
B3 FOUR 1 (1 heure Mahdi Incident Contrôle
Felhi électrique partielle
B3 FOUR 2 (1 heure) Hamdi Fissuration Changement Réfractaire
Fekih Paroi du réfractaire

9. Clôturer les Bons de travaux

10. Donner le cout total de chaque intervention
11. Afficher les bons de travaux clôturés
12. Afficher l’arbre de défaillance

G. Walid Page 10
 2 Créer vos interventions préventives
  
Créer une gamme opératoire
  
Créer une maintenance préventive
  
Générer les B.T. préventifs
  
Synthèse Charges / Ressources
  
Affecter les B.T.
  
Créer une fiche activité sur B.T.
  
Effectuer les sorties sur B.T
 
Clôturer les B.T

1) Créer une gamme opératoire

Saisie une gamme GM100

- Code : GM100
- Désignation : Entretien mensuel pour chariot élévateur Diesel
- Code Famille : GM - Famille : MENSUELLE - Sous-famille : Calendrier

- travail demandé :
 Contrôle niveau d'huile hydraulique de service et de direction (type d'huile TELLUS 68)
 Graissage rotules du mât et vérins d'inclinaison (10g de graisse ALVANIA)
-Document DOC 5 : Entretien chariots
- Deux articles prévus : 1) Huile 2) Graisse

Saisie une une gamme GT100

- Code : GT100
- Désignation : Entretien trimestriel pour chariot élévateur Diesel
- Code Famille : GT - Famille : Trimestriel - Sous-famille : Calendrier
- travail demandé :
  Changer huile moteur Rimula 15w/40 (8,2 litres)
 Changer filtre à huile moteur (réf.Misfat Z130A)
 Changer filtre carburant (réf.Misfat M360)
- Document DOC 5 : entretien chariots
- Articles prévus :
1) filtre à huile moteur
2) Huile moteur Rimula 15w/40

G. Walid Page 11
 TP GMAO- MI3 ISET de BIZERTE

Saisie une gamme G.NET.CLI

- Code : G.NET.CLI
- Désignation : Entretien climatiseur
- Code Famille : GM - Famille : MENSUELLE - Sous-famille : Calendrier
- travail demandé :
 Nettoyage circuit condensation eau
 Changement ventilateur condenseur

- Articles prévus : ventilateur condenseur

Saisie une une gamme G6000H.Com

- Code : G6000H.Com
- Désignation : Entretien chaque 6000 heurs pour compresseur
- Code Famille : CH -Famille : Compteur par Heures - Sous-famille : Compteur
- travail demandé :
 Remplacement du filtre séparateur.
- Articles prévus : filtre séparateur

Saisie une une gamme G2000h.comp

- Code : G2000h.comp
- Désignation : Entretien chaque 2000 heurs pour compresseurs
- Code Famille : CH - Famille : Compteur par Heures - Sous-famille : Compteur
- travail demandé :
 Remplacement filtre à huile
 Remplacement filtre à air
- Document DOC 7 : entretien compresseur
- Articles prévus : filtre à huile Filtre à air

2) Créer les fiche de maintenance préventive pour les équipements :

Equipements Fréquen Gamme Dernier ETAT Priorité
ce intervention EQUIPEMENT
chariot élévateur 30 GM100 07/11/2022 ARRET/INTER Très urgent
Diesel VENTION
chariot élévateur 90 GT100 07/09/2022 SERVICE urgent
gaz
CLIMATISEUR 90 G.NET.CLI 07/09/2022 SERVICE Très urgent

3) Ajouter des temps prévus pour chaque fiche de maintenance

G. Walid Page 12
 TP GMAO- MI3 ISET de BIZERTE

4) Monter des compteurs sur les équipements :

Equipements Unité Valeur compteur Date compteur
chariot élévateur Diesel KM 23400 01/09/2013
Compresseur HE 3000 01/09/2013

5) Créer les fiche de maintenance préventive pour les équipements :

Equipements Fréquence Gamme ETAT Priorité
EQUIPEMENT
COMPRESSEUR 6000 G6000H.Com ARRET Normal
COMPRESSEUR 2000 G2000h.comp Dégradé urgent

6) Ajouter des temps prévus pour chaque fiche de maintenance

7) Afficher les fiches de maintenance préventive qui contient des états d’équipement en arrêt
8) Visualiser le planning du préventif du chariot élévateur du 22/11/2021 au 01/03/20229)
Effectuer la mise à jour pour les compteurs :
Equipements Nouveau compteur
chariot élévateur Diesel 29000
Compresseur 5000
10) Générer les bons de travaux préventifs
11) Afficher les bons de travaux déjà générer
12) Renseigner les rapports :
Bon de travail activités Intervenants Sortie de Stock
CHARIOT GM100 2 heures Hamdi Fekih Huile
Graisse
CHARIOT GT100 1 heure Zribi Med Ali - filtre à huile moteur - Huile
moteur Rimula 15w/40
- Filtre carburant
Compresseur G2000h.comp 1 heure Hamdi Fekih -Filtre à huile
- Filtre à air
Compresseur G6000H.Com 1 heure Hamdi Fekih - filtre séparateur

13) Clôturer les Bons de travaux

14) Donner le cout total de chaque intervention
15) Afficher les bons de travaux clôturés
16) Synchroniser les gammes du compresseur
17) Effectuer la mise à jour pour les compteurs :
Equipements Nouveau compteur
Compresseur 9000

18) Générer les bons de travaux préventifs

Page 13
