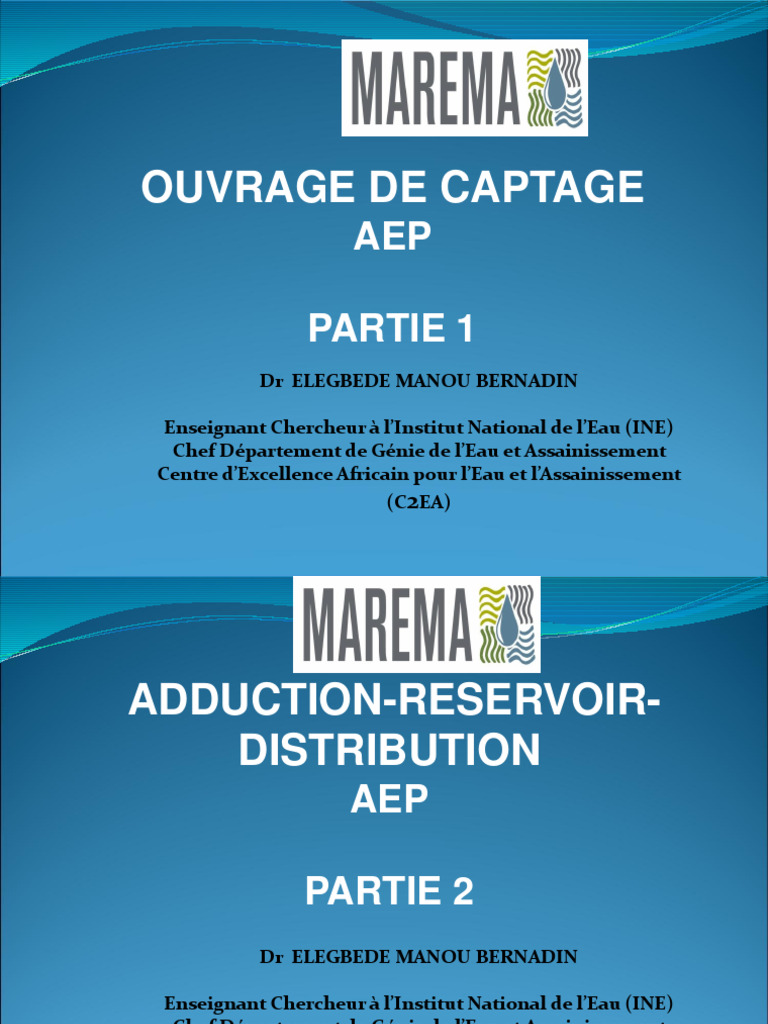

OUVRAGE DE CAPTAGE

AEP

PARTIE 1
Dr ELEGBEDE MANOU BERNADIN

Enseignant Chercheur à l’Institut National de l’Eau (INE)

Chef Département de Génie de l’Eau et Assainissement
Centre d’Excellence Africain pour l’Eau et l’Assainissement
(C2EA)
ADDUCTION-RESERVOIR-
DISTRIBUTION
AEP

PARTIE 2
Dr ELEGBEDE MANOU BERNADIN

Enseignant Chercheur à l’Institut National de l’Eau (INE)

Chef Département de Génie de l’Eau et Assainissement
Centre d’Excellence Africain pour l’Eau et l’Assainissement
(C2EA)
 OBJECTIFS

 Comprendre les enjeux de l’AEP

 Concevoir et réaliser un système d’AEP
 Savoir déterminer la demande en Eau et le
besoin en Eau
 Savoir conseiller un Maitre d’ouvrage en AEP
 Dimensionner les ouvrages AEP(Conduite
d’adduction, Réservoir-Conduite de
distribution, choix de pompe et d’énergie)
PRE REQUIS
 Mécanique des Fluides
 Topographie
 Hydraulique Générale(En charge et de surface)
 Dessin technique et architectural

Chapitre I : CONSOMMATION EN
EAU

Dr ELEGBEDE MANOU
BERNADIN
INTRODUCTION
L’Objectif principal d’un projet d’AEP est
de contribuer à l’amélioration, à la
protection de la santé des populations et
ceci en leur fournissant une eau de bonne
qualité et en quantité suffisante.
I. LES ÉLÉMENTS CONSTITUANT UN
SYSTÈME D’AEP

SOURCE/CAPTAGE Collecte de l’eau par

prélèvement d’un débit d’une ressource (source,
forage,
rivière, lac…)
TRAITEMENT : Opération visant à donner à l’eau
les caractéristiques répondant aux buts qui lui
seront assignés

I. LES ÉLÉMENTS CONSTITUANT UN
SYSTÈME D’AEP

 ADDUCTION : Processus d’envoi l’eau du forage vers le

stockage par le biais des conduites
 ACCUMULATION : Stockage/Réservoir
DISTRIBUTION : Transmission de l’eau collectée et traitée
aux utilisateurs à travers un système de canalisations, de
réservoirs et équipements annexes
COURS D’AEP: INTRODUCTION
Evaluation de la demande en eau et du Besoin en Eau


CONSOMMATION: quantité d’eau utilisée par un

ou des usagers durant un temps donné pour ses
activités.
DEMANDE EN EAU: quantité d’eau à fournir pour
couvrir les besoins et les différentes pertes

«
2 Evaluation de la demande en eau et du Besoin
en Eau
 Le besoin en eau » est la quantité d’eau qu’on peut
consommer quand on n'est soumis à aucune contrainte.
« La demande en eau » est la quantité d’eau qu’on est
capable de s’offrir pour répondre à un usage.

 la mobilisation et l’exploitation des ressources en eau ayant

un coût élevé, l’eau est à la fois un bien social et
économique, elle répond à la loi de l’offre et de la demande.
 2 Evaluation de la demande en eau et du
Besoin en Eau
 BESOIN EN EAU: quantité d’eau nécessaire à fournir à un ou
des usagers pour l’accomplissement de ses activités un temps
donné .
 DOMESTIQUES: usages de la maison

PUBLIQUES: usages des écoles, administrations…

BESOINS EN EAU PASTORAUX: abreuvement du cheptel

INDUSTRIELS: usage des industries

SERVICES: usage des commerces, artisans, hôtels…

Evaluation de la demande en eau et du Besoin en Eau
 Principaux types de Demande
 demande domestique;
 demande des services publics;
 demande industrielle;
 demande agricole;
 demande pour l’extinction d’incendie (60m3/h pour
2h)
 Il existe des valeurs indicatives pour certains usages.
 Domestiques: 15 à 50l/j les pays en voie de
développement, elle peut atteindre 150 à 250
litre/jour/habitant dans les pays développées.
2 Evaluation de la demande en eau et du
Besoin en Eau
FACTEURS INFLUENCANT
Consommation – Besoin en Eau– Demande
 Nombre de populations desservies

 Les conditions climatiques/Saison

 Structure économique de la localité

 Habitudes et coutumes de la population

 Assainissement

 Existence et distance d’un système concurrent

 Qualité et prix de l’eau, pression de service.

Evaluation de la demande en eau et du
Besoin en Eau
 Evaluation de la Population des
consommateurs
 La méthode la plus utilisée en Afrique est la
méthode de Taux de croissance exponentielle.
 Pn = P0 (1+k)n
 Pn : Population après n années
 k : Taux de croissance annuel
 Po : Population de l’année de référence et n : Durée
ou horizon du projet.
 Evaluation de la demande en eau et du Besoin en Eau

 Demande en eau totale

 Q totale= Q domestique + QSociale + Q industrielle +
 Q agricole + Q pertes + Q Incendie
 Q = Csx P pour chaque catégorie
 Cs : Consommation spécifique (consommation en
l/j/hbt)
 P : Population à l’ horizon du projet
 Qperte (10% à 20% de la demande) dont (4% à 5%
pour le traitement ou la station de pompe de
pompage. NB Réseau neuf, pertes ne doit excéder 10
à 15% de la demande.
Evaluation de la demande en eau et du Besoin
en Eau
 EVOLUTION DE LA CONSOMMATION
 Calcul de la Consommation Spécifique Cs
 Cs , est le nombre de litre nécessaire par jour pour un
être vivant pour satisfaire ses besoins vitaux( il varie
considérablement selon les conditions de
développement ).
 Elle s’exprime en l/j/hbt et est définie par la relation
suivante :
 Vtotal : consommation annuelle de la population et P :
Nombre total d’habitants

3-VARIATION DE LA DEMANDE
 Caractéristiques de variation: mensuelle,
journalière et horaire
Coefficients de pointe : Rapport de la consommation
de pointe ou maximale sur la consommation moyenne
d’une période
 Si période = plusieurs mois alors Coefficient de
pointe mensuelle
 Si période = plusieurs jours alors Coefficient de
pointe journalière
 Si période = plusieurs heures alors Coefficient de
pointe horaires
 3-VARIATION DE LA DEMANDE

Il existe trois Coefficients de pointe Courants

a - Coefficient de pointe mensuel Cpm

Consommation du mois de pointe

Cpm=
Consommation moyenne mensuelle de l’année

b - Coefficient de pointe journalier Cpj

Consommation du jour de pointe

Cpj=
Consommation moyenne journalière du mois de pointe

.c - Coefficient de pointe horaire Cph dépend de la de Qph valeur

Consommation de l’heure de pointe

Cph=
Consommation moyenne horaire du jour de pointe
 3-VARIATION DE LA DEMANDE

.c - Coefficient de pointe horaire Cph dépend Qhm

Qhm =Qjm/24 avec Qjm=Qdom+Qind+….

Les vitesses admissibles varient de 0,3 à 0,5 et de

1,2 à 1,5m/s.
Toutefois, les vitesses de 0,8 ≤v ≤1,00m/s sont dites
vitesses économiques
EVALUATION: Quelques valeurs de Coéfficients de Pointe
II Tableau récapitulatif

Intervient dans le dimensionnement du système: les Entre 1.05 à 1,15

Cpm
ouvrages devant satisfaire les besoins du mois de pointe

Intervient dans le dimensionnement du système, évalue les

Cpj Ville 1,10 à 1,30
besoins de régulation des ressources

Exprime le comportement des usagers par l’eau au cours

•Milieu rural 2 à 3
Cph de la journée,
Intervient dans le dimensionnement des réservoir et de la
distribution
Chapitre II: ADDUCTION D’EAU

Dr ELEGBEDE MANOU
BERNADIN
 Paramètre de dimensionnement

 Conduite d’adduction ou de Production

 L’adduction peut se faire par la force de
gravitation(Energie potentielle): elle est dite
gravitaire. Dans ce cas, le captage est au dessus des
points de dessert
 Elle est dite par refoulement si elle est faite
moyennant une énergie supplémentaire(pompe) , ici ,
le point de captage est au dessous des points de
desserts(plus courant)
 Tracé de la conduite d’Adduction

L’implantation de la cote d’adduction doit satisfaire

les conditions suivantes :
Recherche d’un tracé direct entre le captage et le
réservoir;
Recherche d’un profil en long le plus régulier que
possible;
Eviter les contre pentes surtout dans les conduites
d’adduction par refoulement;
Rechercher le tracé le plus court possible dans un
but d’économie
 Tracé de la conduite d’Adduction


Données de dimensionnement
Trois données sont essentielles pour le
dimensionnement d’une conduite d’adduction :
1-Les caractéristiques propres des ressources en
eau prélevées;
2-La demande prévisionnelle à l’horizon du projet
qui se traduit par un débit Q qu’il faut fournir;
3-La topographie
 Rappel Hydraulique
Théorème de Bernouli
L’analyse des écoulements dans les conduites en
charge se fait à partir du principe de la
conservation de l’énergie avec l’équation de
Bernoulli
ZA+PA/Ɣ +VA²/2g -ΔHAB +HP - HT= ZB+ PB/Ɣ +VB²/2g
L’analyse de la représentation graphique fait
ressortir
La ligne de charge totale
H= Z+ P/Ɣ +V²/2g
Z : cote ou altitude en mètre
P/Ɣ : hauteur de pression
P : Pression au point considéré
V : Vitesse au point considéré
2-1. Les pertes de charges linéaires
Elles sont dues au frottement de l‘eau contre les
parois des conduites et des turbulences
provoquées par cet effet. Elles sont donc fonction :
Du débit d’écoulement à pleine section
Du régime d’écoulement
De la température de l’eau
De la viscosité de l’eau
Du diamètre intérieur de la conduite
La rugosité des parois intérieures
La longueur des conduites.
2-1. Les pertes de charges linéaires

Elles sont dues au frottement de l‘eau contre les

parois des conduites et des turbulences.
2-1. Les pertes de charges Singulière
Elles sont dues aux modifications brusques de
l’écoulement dans les pièces telle que les
changements de sections, les changements de
directions, appareils de contrôle (ventouse ;
vidange ; vanne).

Les pertes de charges singulières peuvent être

estimées à :
5% des pertes de charges linéaires pour les
conduites d’adduction ayant peu de singularité ;
On applique 10% de perte de charges linéaires
pour les conduites de distribution
ADDUCTION D’EAU
 Calcul du Débit d’adduction
 Le débit de captage/d’adduction ou de production
s’exprime par la formule suivante :

 Ƞ= Ƞt X Ƞd rendement du aux pertes d’eau lors du

traitement et de la distribution.
 T : temps ou durée de production (rarement sup a 12h) .
 Ƞt =100% -%perte (traitement)
 Ƞd= 100% -%perte ( distribution)
Calcul de Q et de D
 1) Adduction Gravitaire.
 Qjm= Qdom+Qsocial+Qind+ Qincendi+QPerte
 Qprod
 .Le choix de diamètre dépend des conditions des
contraintes e financières d’investissement et de
charges d’exploitation. Avec V=1m/s au départ
 Avec Qprod (m3/j) et V(m/s) et Dth
 Choix du DC doit DintC ≥ Dth
 DintC= D—2ep, on calcul V avec Dint commercial
retenu
 On vérifie les conditions de vitesse
 Si V entre (0,2 à 1,5)m/s
 Adduction par refoulement
2) Calcul de Diamètre : Adduction par Refoulement :
Calcul de Q et de D
 Adduction par refoulement
 Qjm= Qdom+Qsocial+Qind+ Qincendi+QPerte
 Qprod
 .Le choix de diamètre dépend des conditions des
contraintes e financières d’investissement et de
charges d’exploitation. Avec V=1m/s au départ
 Avec Qprod (m3/j) et V(m/s) et Dth
 Choix du DC doit DintC ≥ Dth
 DintC= D—2ep, on calcul V avec Dint commercial
retenu
 On vérifie les conditions de Filamant ou de vitesse
comme ci-dessus.
Chapitre III: RESERVOIR DE
STOCKAGE

Dr ELEGBEDE MANOU
BERNADIN
Le Réservoir ou Ouvrages de stockage
Le Réservoir ou Ouvrages de
stockage
Le Réservoir ou Ouvrages
de stockage
 Le Réservoir ou Ouvrages de
stockage
 Formes et équipements des réservoirs
 Forme
 La section en plan des réservoirs est généralement
circulaire, parfois rectangulaire ou conique. En ce qui
concerne le château d’eau, la forme de la cuve est
généralement circulaire et son aspect extérieur doit
s’adapter au paysage. Le diamètre du réservoir circulaire
imposé par le volume varie de 1,5 à 2 fois la hauteur de la
cuve. La hauteur d’eau dans le réservoir est généralement
comprise entre 3 et 6m. Les hauteurs d’eau peuvent
atteindre 7 à 10m pour les réservoirs dans les villes
importantes
 Le Réservoir ou Ouvrages de
stockage
 Equipements des réservoirs
 Quelques équipements sont à prévoir dans le
réservoir :
 -Une fenêtre d’aération pour permettre l’entrée et la
sortie de l’air;
 -Un accès pour le nettoyage de la cuve;
 -Un trop plein pour l’évacuation de l’excès d’eau;
 -La vidange au fond de la cuve;
 -Un flotteur pour arrêter l’alimentation du château;
 -Un by pass (pour passer de l’adduction à la
distribution en cas de besoin).
 Le Réservoir ou Ouvrages de
stockage
 Emplacement des réservoirs
 Le réservoir d’eau doit être situé le plus proche possible
de l’agglomération à alimenter. En du coefficient de
pointe la perte de charge doit être généralement plus
grande sur la conduite de distribution que sur la
conduite d’adduction. Ceci fait que, plus le réservoir ne
s’éloigne de l’agglomération, plus le plan d’eau est
élevé. La topographie des lieux joue un grand rôle dans
le choix du lieu
 Le Réservoir ou Ouvrages de
stockage
 Altitude des réservoirs
 Un des rôles du réservoir est de fournir pendant l’heure
de pointe une pression au sol suffisante surtout au
point le plus défavorable du réseau.
 L’altitude du réservoir (cote du radier) doit être
calculée dans toute l’agglomération à alimenter pour
que la pression soit au moins égale à la pression
minimale (10m CE généralement).
 Le Réservoir ou Ouvrages de
stockage
 La détermination de l’altitude du réservoir se fait dans
les conditions les plus défavorables :
 Le niveau d’eau est minimal dans le château;
 La consommation maximale;
 Le point critique doit avoir une pression de service
suffisante(le point critique est le point le plus
défavorisé
 C’est le calcul du réseau qui permet de déterminer les
différentes pertes de charge et d’en déduire la cote du
radier du réservoir.
 Le Réservoir ou Ouvrages de
stockage
 - Détermination de la capacité théorique du
réservoir
 La détermination de la capacité théorique du réservoir
se fait sur la base des hypothèses suivantes :
 Capacité de régulation 25% des besoins journaliers
moyens (a)
 Reserve de sécurité 5% des besoins journaliers moyens
(b)
 Capacité théorique : Cth = (a)+(b)

 Le Réservoir ou Ouvrages de
stockage
 Détermination de la capacité utile du réservoir
 La capacité du réservoir doit être estimée en tenant
compte des variations de débit à l’entrée comme à la
sortie, c’est-à-dire du mode d’exploitation des ouvrages
situés à l’amont et de la variabilité de la demande. Le
réservoir est dimensionné pour satisfaire la demande
journalière maximale sur la base de la grille journalière
de pompage. Voir l'application suivante.
 APPLICATION: Considérons une agglomération dont
la consommation journalière se présente comme suit:
 0-6h: 0,125m3/h
 6-7h: 1 m3/h
 7-11h: 3,5 m3/h
 11-16h: 0,40 m3/h
 16-18h: 2 m3/h
 18-22h: 0,5 m3/h
 22-24h: 0,125m3/h
Calcule de la capacité Utile
Détermination d la Capacité
Utile du CE.
 Cu=V=|La plus grande différence positive| + |La
plus petite différence négative|
 Cu=V =|La différence positive|max + |La différence
négative|max
 Cu = V = |5,25|+|-4,75|
 Cu=V=10m3


Chapitre IV: DIMENSIONNEMENT
DES CONDUITES DE
DISTRIBUTION
Dr ELEGBEDE MANOU
BERNADIN
RESEAU DE DISTRIBUTION
RESEAU DE DISTRIBUTION
RESEAU DE DISTRIBUTION
RESEAU DE DISTRIBUTION
RESEAU DE DISTRIBUTION
Calcul de Conduite de Distribution

 CONDUITE DE DISTRIBUTION
 Le réseau est dimensionné sur la base du débit de
pointe horaire.
 Débit de pointe horaire
 Qph= Qjm x Km x Kj x Kph/ Ƞ.T
 Ƞ rendement estimé après les pertes lors de la distribution
 Qph en m3 /h
 Qjm en m3 /j, Débit moyen journalier
 CONDUITE DE DISTRIBUTION
 Calcul du Coefficient de pointe horaire en
fonction de la valeur du débit horaire moyen Qhm
 Elle(Qhm) s’exprime en m3/h, Qjm étant la demande
journalière moyenne exprimée en l/jr.
Paramètres de dimensionnement

 CONDUITE DE DISTRIBUTION
 Calcul du Débit
 Le réseau est dimensionné sur la base du débit de
pointe horaire.

 Qjm en m3/j
 Qph en m3/h ou l/h
 Ƞ’ rendement estimé après les pertes lors du traitement
 T’ le temps de distribution est souvent prise égale à
24h.
 Les conduites de distribution se calcule à partir du Débit
de la pointe horaire
RESAUX RAMIFIES
 . Méthode de calcul des réseaux ramifiés
 a- Procédure de calcul d'un réseau ramifié
 Le réseau alimente une série de points de desserte pour
lesquels le débit Q et la pression de service PS sont
fixés.
 Le tracé et la numérotation des tronçons étant arrêtés,
on calcule le débit de chaque tronçon suivant la loi de
composition adaptée.


RESEAUX RAMIFIES
RESEAU RAMIFIE
 Calcul de la ligne de charge à partir de l'aval
 Pour la conduite principale et a partir de l'aval on
calcul la perte de chaque tronçon par tronçon
 en appliquant la loi de perte de charge retenue et le
coefficient de perte de charge singulière
 choisi.
 On ajoute la perte de charge ainsi trouvée à la cote
obligée aval du tronçon considéré. La cote
 obligée aval du tronçon considéré peut être :
 la cote sol + la pression de service (ou de sécurité)
 la cote piézométriq
 ue amont du tronçon en série aval déjà calculé , la cote
piézométrique amont d'un tronçon ou d'une conduite
dérivée de ce point.
On choisit la plus élevée de ces cotes piézométriques.
 On procède de la même manière pour tous les
tronçons de l'aval vers l'amont y compris les tronçons
ou conduites dérivées de la conduite principale. On
détermine ainsi la cote en tête
 sur la conduite principale et sur les dérivées, a une
nouvelle définition des diamètres.
 a-3-1 -Choix des diamètres
 Sur l'ensemble (ou sur une partie) de la conduite on
dispose d'une différence de charge Z amont -Z aval =H
pour une longueur correspondante SL.
 On calcule pour chaque tronçon le diamètre théorique
tel que la perte de charge unitaire qui résulte de son
utilisation soit égale à la charge unitaire disponible
,et ceci pour chaque tronçon. On choisit le diamètre
commercial immédiatement supérieur.
EXEMPLE D’UN RESEAU
RAMIFIE
RESEAUX MAILLES
 Méthodes de calcul des réseaux maillés a-
Principes de bases
 Les méthodes de calcul des réseaux maillés sont basées
sur deux (2) grands principes : •S Principe d'équilibre
des débits aux nœuds
 Ce principe s'applique essentiellement aux nœuds d'un
réseau maillé .11 est basé sur l'équation de continuité et
stipule qu'en chaque nœud du réseau, la somme
algébrique des débits entrants et des débits sortants est
nulle ;
Q-
RESEAUX MAILLES
 en convenant d'affecter du signe (+) les débits
entrants(convergent au nœud) et du signe (-) les
débits sortants (divergent du nœud)
 Au nœud A : Q- qAB - qAC =0
 Au nœud C : qac- qcD + qBC =0
RESEAUX MAILLES
 Principe d'équilibre des pertes de charge par
maille :
 Le long de chaque maille du réseau, la somme
algébrique des pertes de charge est nulle ; en
 convenant d'un sens de parcours le long de la maille
considérée en affectant du signe (+) les
 pertes de charge dans les tronçons où l'écoulement est
du même sens que celui de parcours
 Choix et du signe (-) les pertes de charge dans les
tronçons où l'écoulement est du signe
 contraire.
RESEAUX MAILLES
 D'après la figure ci-après on a:
 Dans la maille I : hAB + hBC - hAC = 0
 Dans la maille II : hBE + hED - hDC - hCB =0
 Dans la maille III : hEF - hFG - hGD - hDE =0
 II est important de noter que le sens de parcours choisi
dans la première maille soit maintenu
 dans toutes les autres mailles.
RESEAUX MAILLES
 Cas pratique de la méthode d'Hardy Cross
 Elle est la plus utilisée en hydraulique pour le calcul
des réseaux maillés. Elle se résume en trois (3) phases
qui sont :
 Supposition des débits partiels par maille
 Vérification par maille de l'équilibre des pertes de
charge
 Correction de l'équilibre des débits
 Définir le sens positif de l'écoulement dans chaque
maille.
RESEAUX MAILLES
 Procédure de calcul


 Calculer la perte de charge dans chacune des

conduites. (En utilisant la formule de Darcy
ou de Hazen Williams)
:
RESEAUX MAILLES
RESEAUX MAILLES
RESEAUX MAILLES
RESEAUX MAILLES
RESEAUX MAILLES
HMT ET CHOIX DE LA POMPE
 HMT et Q sont les prinicipaux parametres qui
permettent de choisir la pompe
 HMT= Hgéo+∆Ht
 De façon sommaire Hgéo est:
 Hgéo = Ndynamax+ Zf-Zr+Hsc+HC
 Connaissant HMT et Q on se rapporte au catalogue
pour choisir la pompe idéale la puissance indiquée.
HMT ET CHOIX DE LA POMPE
 Puissance de la pompe Pf=₰GHQ
 n=Pu /Pa
 Le choix de l’energie depend de sa disponibilité, il est
fortement recommandé d’utiliser les energies
renouvelables ou l’energie electrique en cas de difficulté
d’accès à l’energie renouvelable.
 n=1,6
 Pu=1,5 kw
 I nominale sous une U=3x380v : 4,2A
 Puissance apparente du groupe électrogène =
S=U.I.31/2 en KVA
Histoire de l’eau et intérêt des sciences de la
terre
Les problèmes rencontrés en hydrogéologie

une quantité ou qualité suffisante : Alimentation en eau de

boisson dans certaines localités

Forage abandonné
(au Centre est de
la Côte d’Ivoire)
FIN DE LA
PARTIE
