Consigne :

Réaliser un poster permettant de présenter et de résumer le document qui vous a été attribué.
Vous pourrez utiliser et découper les illustrations des documents distribués.

Vous devrez au moins indiquer sur votre poster les informations suivantes :
- la grandeur électrique étudiée
- le symbole de la grandeur étudiée
- l’unité de la grandeur
- le symbole de l’unité de la grandeur
- le nom de l’appareil permettant de mesurer cette grandeur
- le symbole de l’appareil de mesure

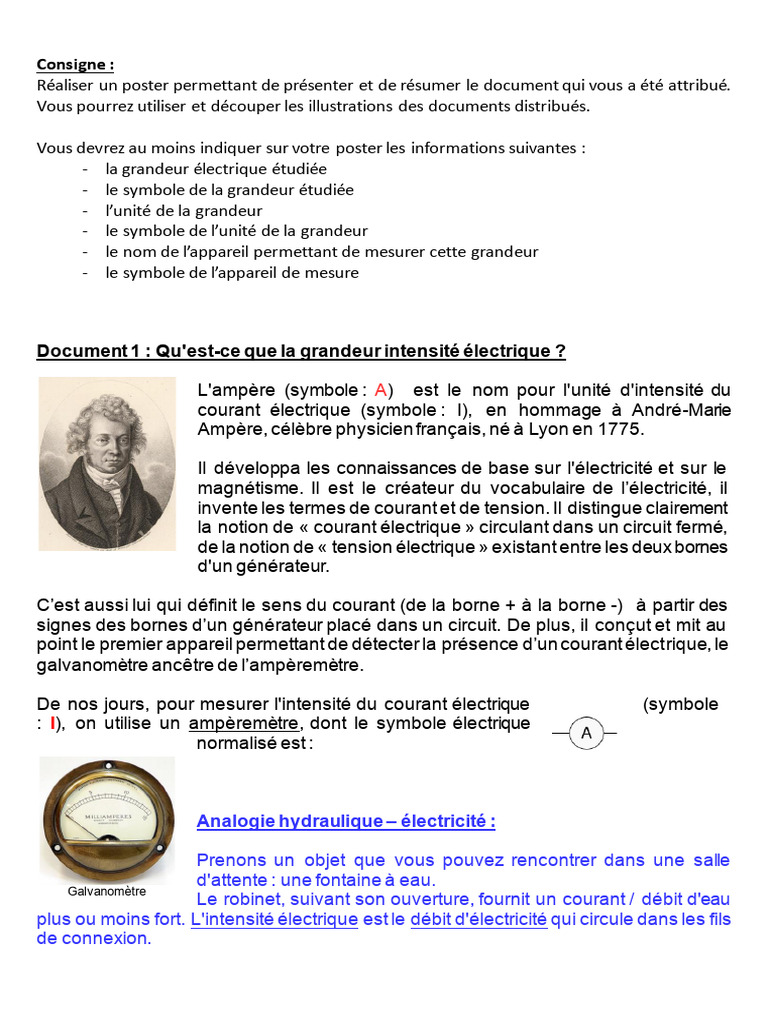

Document 1 : Qu'est-ce que la grandeur intensité électrique ?

L'ampère (symbole : A) est le nom pour l'unité d'intensité du

courant électrique (symbole : I), en hommage à André-Marie
Ampère, célèbre physicien français, né à Lyon en 1775.

Il développa les connaissances de base sur l'électricité et sur le

magnétisme. Il est le créateur du vocabulaire de l’électricité, il
invente les termes de courant et de tension. Il distingue clairement
la notion de « courant électrique » circulant dans un circuit fermé,
de la notion de « tension électrique » existant entre les deux bornes
d'un générateur.

C’est aussi lui qui définit le sens du courant (de la borne + à la borne -) à partir des
signes des bornes d’un générateur placé dans un circuit. De plus, il conçut et mit au
point le premier appareil permettant de détecter la présence d’un courant électrique, le
galvanomètre ancêtre de l’ampèremètre.

De nos jours, pour mesurer l'intensité du courant électrique (symbole

: I), on utilise un ampèremètre, dont le symbole électrique
normalisé est :

Analogie hydraulique – électricité :

Prenons un objet que vous pouvez rencontrer dans une salle

d'attente : une fontaine à eau.
Galvanomètre
Le robinet, suivant son ouverture, fournit un courant / débit d'eau
plus ou moins fort. L'intensité électrique est le débit d'électricité qui circule dans les fils
de connexion.
Consigne :
Réaliser un poster permettant de présenter et de résumer le document qui vous a été attribué.
Vous pourrez utiliser et découper les illustrations des documents distribués.

Vous devrez au moins indiquer sur votre poster les informations suivantes :
- la grandeur électrique étudiée
- le symbole de la grandeur étudiée
- l’unité de la grandeur
- le symbole de l’unité de la grandeur
- le nom de l’appareil permettant de mesurer cette grandeur
- le symbole de l’appareil de mesure

Document 2 : Qu'est-ce que la grandeur tension électrique ?

Le volt (symbole : V) est le nom pour l'unité de la tension électrique

(symbole : U), en hommage à Alessandro Volta, célèbre physicien
italien, né à Côme en 1745.

En 1786, un médecin italien, Luigi Galvani, disséqua une grenouille

posée sur une table recouverte de cuivre. Il constata qu’au contact
de son scalpel en acier, les muscles se contractaient.

En étudiant ce phénomène, le physicien Alessandro Volta affirma

que le courant électrique prenait sa source dans les métaux. Il eut donc l'idée d'utiliser
deux métaux pour fabriquer la première pile. Il superposa des
disques constitués d’une rondelle de cuivre, d’une rondelle de
carton imbibée d’eau salée et d'une rondelle de zinc. Il réalisa
ainsi une soixantaine de disques qu’il va nommer pile.

En 1800, Volta présenta sa pile à Bonaparte et offrit à l'École

Polytechnique une énorme pile composée de 600 éléments.
La tension aux bornes de cette pile était d'environ 500 volts,
mais sa durée de vie d'utilisation était limitée.

Pour mesurer la tension électrique (symbole : U), on utilise

un voltmètre, dont le symbole électrique normalisé est :

Analogie hydraulique – électricité :

Prenons un objet que vous pouvez rencontrer dans une salle d'attente : une fontaine à
eau.

Dans un bidon d’eau, la hauteur d’eau va engendrer un débit plus ou moins fort d’eau.
Par analogie, la « hauteur » (tension) électrique va engendrer un débit plus ou moins
fort d’électricité (le courant électrique) : on parlera de différence de potentiel électrique
et non de hauteur électrique.
Consigne :
Réaliser un poster permettant de présenter et de résumer le document qui vous a été attribué.
Vous pourrez utiliser et découper les illustrations des documents distribués.

Vous devrez au moins indiquer sur votre poster les informations suivantes :
- la grandeur électrique étudiée
- le symbole de la grandeur étudiée
- l’unité de la grandeur
- le symbole de l’unité de la grandeur
- le nom de l’appareil permettant de mesurer cette grandeur
- le symbole de l’appareil de mesure

Document 3 : Qu'est-ce que la résistance électrique ?

L’ohm (symbole Ω venant de la lettre grecque majuscule « Oméga »)

est l'unité de résistance électrique dérivée du Système
International (SI). Il a été nommé ainsi en l’honneur de Georg Ohm,
un physicien allemand né
le 16 mars 1789 à Erlangen en Allemagne.

La résistance électrique traduit la propriété d’un matériau à s’opposer

au passage d’un courant électrique. Plus un matériau est résistant,
moins il est conducteur.

En février 1826, Ohm établit sa propre classification des métaux selon leur pouvoir
conducteur. Puis il constate, comme l'avaient fait d’autres physiciens auparavant, que
la résistance d’un fil conducteur dépende de 3 paramètres : sa longueur, sa section et
du matériau.

Enfin il établit le lien entre la tension U (en volts) aux bornes

d'une résistance R (en ohms), la résistance R et l'intensité du courant électrique I (en
ampères) qui la traverse cette résistance : c’est la loi d’Ohm 𝑈 = 𝑅 × 𝐼.

De nos jours, pour mesurer la résistance électrique d’un matériau (symbole R), on
utilise un ohmmètre, dont le symbole électrique normalisé est :

De nos jours, le terme résistance est également utilisé pour un dipôle qui possède la
propriété physique de s’opposer au courant électrique. Pour distinguer le dipôle de sa
propriété physique, il faudrait en théorie l'appeler « résisteur » (le mot anglais
« resistor » ou l'anglicisme « résistor » sont parfois
employés). Par abus de langage le dipôle s'est donc fait
appeler lui aussi « résistance » par la pratique. Cet usage Exemple de dipôle appelé résistance
est permis par les dictionnaires. Son symbole électrique
normalisé est :
