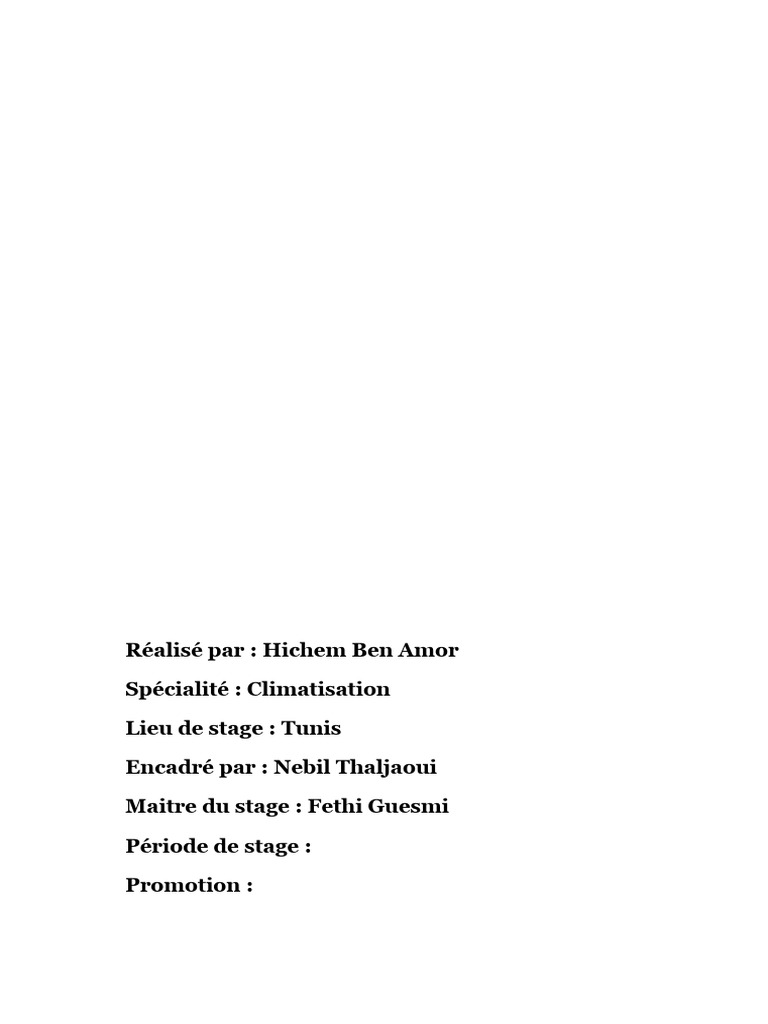

Réalisé par : Hichem Ben Amor

Spécialité : Climatisation

Lieu de stage : Tunis

Encadré par : Nebil Thaljaoui

Maitre du stage : Fethi Guesmi

Période de stage :

Promotion :
 DEDICACES

C’est avec profonde gratitude et sincères mots,

Que nous dédions ce modeste travail de fin d’étude
à Nos chers parents, qui ont sacrifié leur vie pour
Notre réussite et nous ont éclairé le chemin par
Leurs conseils judicieux.

Nous n’espérons qu’un jour, Nous pourrons leur

rendre un peu de ce qu’ils ont Fait pour nous, que
dieu leur prête bonheur et longue vie.

Nous dédions aussi ce travail à nos frères et

Sœurs, nos familles, nos amis, Tous nos
professeurs qui nous ont enseigné Et tous ceux qui
nous sont chers.
Remerciement
 SOMMAIRE

Dédicaces ...................................................................................................... I

Remerciements ............................................................................................ II

Sommaire .................................................................................................... III

CHAPITRE 1 : Présentation de l’entreprise

1.1 Présentation de l’entreprise

1.2 Secteur d’activité de l’entreprise
1.3 Conclusion

CHAPITRE 2 : Le Stage

2.1 Introduction
2.2 Différentes étapes de stage
2.3 Mission du stage
2.4 Conclusion

CHAPITRE 3 : Installation et fonctionnement d’un climatisseur

3.1 Définition d’un climatsseur

3.2 Schéma frigorifique de split systéme
3.3 Installation d’un climatisseur
3.4 Les outils de l’installation
3.5
1. Présentation de l’entreprise
2. Schéma frigorifique de split système
3. Légende
4. Outillage de travaille
5. Travaux effectuées

Conclusion

Je souhaite remercier tout d’abord mes formateurs :

 Mr.
  Mr.
 Mr.

Je veux remercier aussi de m’avoir accueillir dans leur entreprise et au reste de

l’équipe qui m’a permit de m’intégrer dans l’entreprise.

Je les remercie aussi de m’avoir fait confiance en me permettant de travailler

avec eux pendant mon stage.

1. Présentation de l’entreprise

Nom de l’entreprise :

Adresse :

Tél. :

La société ………………… à été fondée en 2016 spécialisée dans le domaine de

climatisation, porte automatique et caméras de surveillance, électricité industrielle.

[pic 3]

[pic 4]

[pic 5]

 Tournevis plat
 Tournevis Cruciforme (Américain)
 Pince universel
 Pince coupe
 Multimètre
 Coup Tube
 Cintreuse ou Le Ressort À Cintrer [pic 6]
 Boite à Dudgeonné
 Deux clé à molette
 Les clés plates 13-10 –9-14 ...
 Clé a cliqué
 Les chevilles – Les vis.
 Un Nivaux
 Ruban 5 mètres
 Le marteau.
 les clés 6 pans
 [pic 7]

1. Bouteille de gaz
2. Pompe à vide
3. Chalemoux (avec une bouteille d’asitilaine)
4. Manifolds (Manomètre)

Montage d’un climatiseur split système type mural :

Définition : C’est un climatiseur qui se compose de 2 unités

Unité intérieur

Unité extérieur

On appelé aussi climatiseur bi bloc (2 bloc ou 2 unités)

Puissance Frigorifique
Marque
Btu/h

LG
9000 Btu/h
Gold Vision
1200 Btu/h
Samsung
1800 Btu/h
Toshiba
2400 Btu/h
Union Air

Installation de l’unité intérieure :

 Sélectionner l’endroit où on va placer la plaque de fixation de climatiseur à laide d’un niveau pour
poser la plaque correctement.
 Tracer avec un crayon les trous de la plaque de fixation.
 Percer les trous avec une perceuse.
 Insérer les chevilles dons les trous.
 Placer la plaque et serres l’ensemble des vise ou même tompes vérifier bien la misse ou niveaux de la
plaque.
 Positionner l’unité intérieur sur sa plaque son le raccordés.
 Tracer avec un crayon les trous pour le raccordement Electric et Frigorifique et le tuyau d’évacuation.
 Déjeuner et raccorder les tubes cuivre de l’unité intérieure avec le linge d’aspiration et le linge de
refoulement de l’installation.
 Raccorder le tuyau d’évacuation avec un pont pour écoulement d’eau.
 Brancher les câbles électriques à l’unité intérieure en raccordement les fils où borne de raccordement.

Installation de l’unité extérieur :

 Sélectionner l’endroit où on va placer les 2 plaque de fixation de l’unité à laide d’un niveau pour poser
les 2 plaques correctement.
 Tracer avec un crayon les trous de les 2 plaque de fixation un par un.
 Percer les trous avec une perceuse.
 Insérer les chevilles dons les trous.
 Placer la plaque et serres l’ensemble des perforés ou même tompes Vérifier bien la misse ou niveaux
de la plaque.
 Positionner l’unité intérieur sur sa les 2 plaque de fixation
 Dudgeonner et raccorder les tubes cuivre du linge d’aspiration et le linge de refoulement de
l’installation avec l’unité extérieure.
 Brancher les câble électrique à l’unité extérieur en raccordement les fils où borne de raccordement de
la même manière qui il son raccorder a l’unité intérieur.
 Ouvrer la vanne aller (petit vanne)
 Ouvrer la vanne retour (grand vanne) et le fermer pour vérifier les raccordements de l’unité intérieure
et extérieure à cause des fuites.
 Vérifier l’état de l’unité intérieur et extérieur (tuyauterais_câble _tube)
 Ouvrer la vanne retour (grand vanne)
 Mètre en route l’appareil par la télécommande

Démontage d’un climatiseur split système type mural :

Récupération de fluide frigorigène :

 Récupère le fluide frigorigène dans l’unité extérieur

_ Raccorder le flexible bleus du manifold sur la valve de climatiseur

_ Ferme la vanne aller (petit vanne)

_ Démarrer le climatiseur on mode froid

_ Chauffer la sonde de climatiseur

_ La pression BP chute jusqu’à 0 bar
