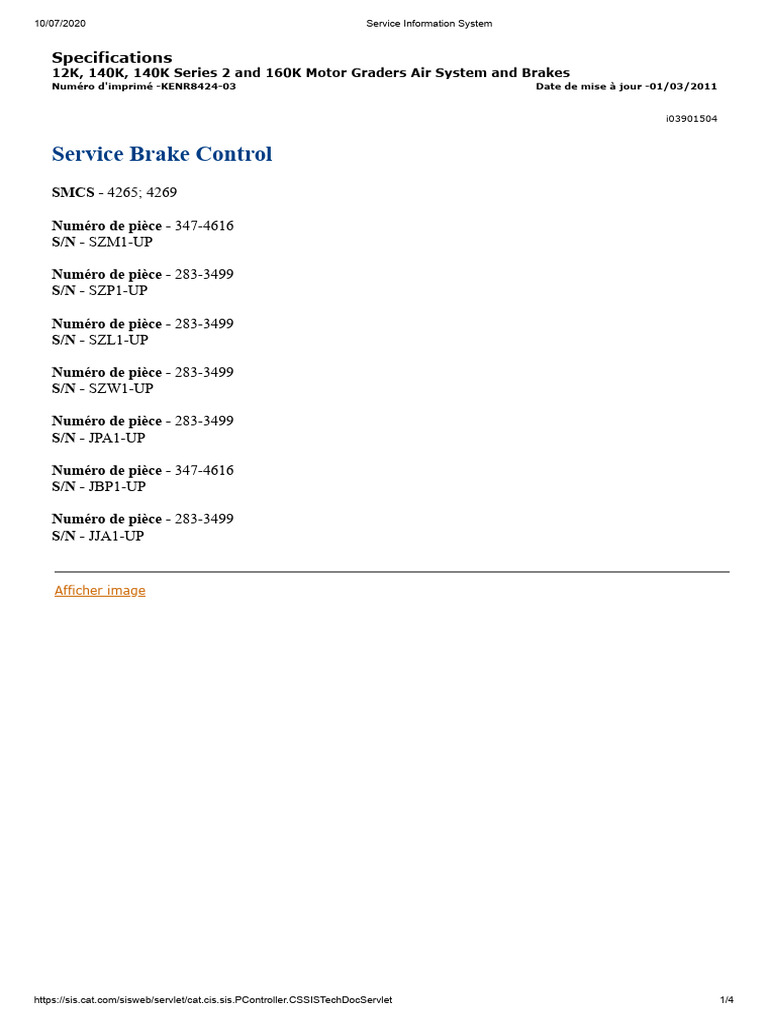

Specifications
12K, 140K, 140K Series 2 and 160K Motor Graders Air System and Brakes
Numéro d'imprimé -KENR8424-03 Date de mise à jour -01/03/2011

i03901504

Service Brake Control

SMCS - 4265; 4269

Numéro de pièce - 347-4616

S/N - SZM1-UP

Numéro de pièce - 283-3499

S/N - SZP1-UP

Numéro de pièce - 283-3499

S/N - SZL1-UP

Numéro de pièce - 283-3499

S/N - SZW1-UP

Numéro de pièce - 283-3499

S/N - JPA1-UP

Numéro de pièce - 347-4616

S/N - JBP1-UP

Numéro de pièce - 283-3499

S/N - JJA1-UP

Afficher image

https://sis.cat.com/sisweb/servlet/cat.cis.sis.PController.CSSISTechDocServlet 1/4
10/07/2020 Service Information System

Illustration 1 g01703554
View of the brake system

(1) Apply white Loctite Low Breakloose PST to threads prior to assembly.

Afficher image

https://sis.cat.com/sisweb/servlet/cat.cis.sis.PController.CSSISTechDocServlet 2/4
10/07/2020 Service Information System

Illustration 2 g01957880
Partial view of the right hand side of the machine

(2) Assemble in order to make dimension (B) . ... 530 ± 2 mm (20.9 ± 0.1 inch)

(3) Spring

https://sis.cat.com/sisweb/servlet/cat.cis.sis.PController.CSSISTechDocServlet 3/4
10/07/2020 Service Information System

Assembled length ... 96.0 mm (3.78 inch)

Load at assembled length ... 26.6 ± 2.6 N (5.98 ± 0.58 lb)
Free length after test ... 84.0 mm (3.31 inch)
Outside diameter ... 16.8 mm (0.66 inch)

(4) Tighten the nuts until the rubber clamps contact each other.

Afficher image

Illustration 3 g01957864
View of the brake pedal and the subframe

(D) Clearance from the subframe to the lower front edge of the pedal ... 95.0 ± 6.0 mm (3.74 ± 0.24 inch)

(E) The free travel of the pedal prior to the activation of the brake switch ... 18 ± 2 mm (0.71 ± 0.08 inch)
