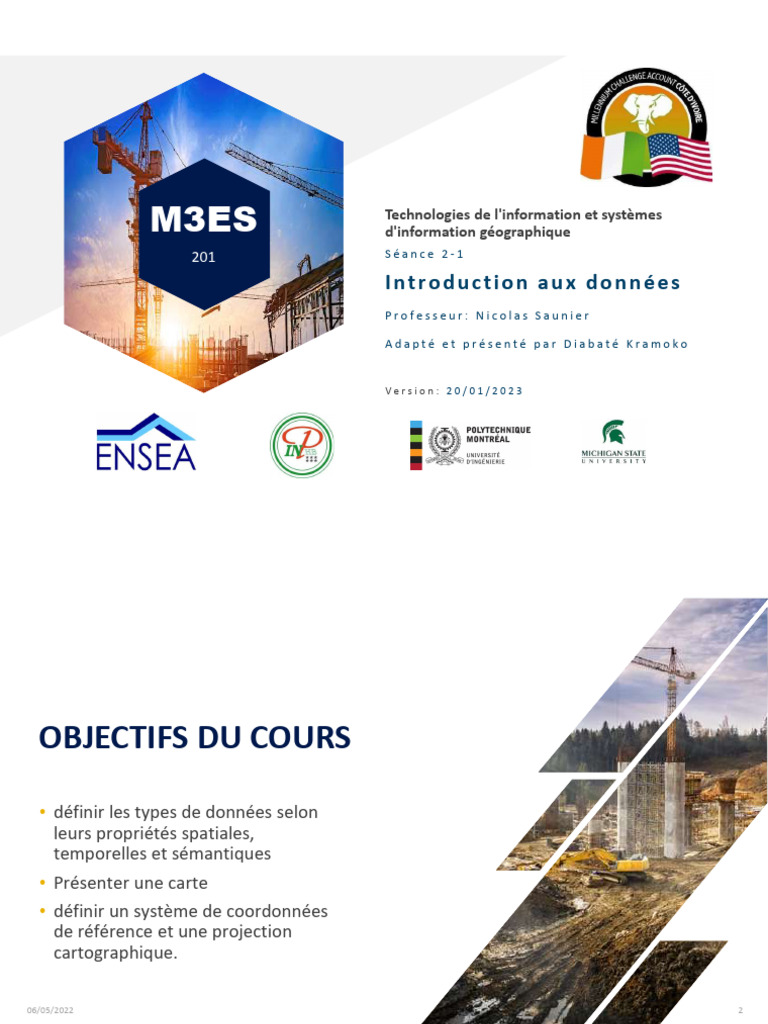

M3ES Technologies de l'information et systèmes

d'information géographique
201 Séance 2-1

Introduction aux données

Professeur: Nicolas Saunier

Adapté et présenté par Diabaté Kramoko

Version : 20/01/2023
 OBJECTIFS DU COURS
• définir les types de données selon
leurs propriétés spatiales,
temporelles et sémantiques
• Présenter une carte
• définir un système de coordonnées
de référence et une projection
cartographique.

06/05/2022 2
 M3ES

CONTENU
Unité 1 : Types de données
Unité 2: : Systèmes d’information géographique et
applications cartes
Unité 3 : Système de référence des coordonnées

06/05/2022 3
 M3ES

Ressources
 chapitres 1 à 6 du livre sur les SIG de l'EPFL
 Stéphane Joost, Marc Soutter, Fernand Kouamé et Amadou Sall. Systèmes d'Information
Géographique Partie 1
https://www.researchgate.net/publication/320979981_Systemes_d%27Information_Geogra
phique_1

06/05/2022 4
M3ES Types de données
201 UNITÉ 1
 M3ES

Type de variables

Xi = [xi,1 , xi,2 , ...xi,p ]

où Xi est un « individu » dont les p attributs A1 à Ap prennent les valeurs xi,1 à xi,p

06/05/2022 6
 M3ES

Types des attributs

Il existe deux grandes catégories : lesquelles ?

06/05/2022 7
 M3ES

Opérations définies selon le type d’attribut

Pour plus de types : https://en.wikipedia.org/wiki/Level_of_measurement

06/05/2022 8
 M3ES

Exercice (5 min)
 Trouver les attributs et leur type pour des exemples de données vues en classe
(par groupe de deux personnes)

06/05/2022 9
 M3ES

Autres types de données

 séquentiel nominal ou numérique : série indexée implicitement ou
explicitement
• exemples : séries temporelles, texte, image, vidéo, trajectoire d’un véhicule
 composition des enregistrements

06/05/2022 10
 M3ES

Comparaison des données

Pour plusieurs analyses, il est nécessaire de définir des distances ou mesures de
similarité
 difficile en dehors des attributs numériques (et encore) : comment calculer la similarité de
deux trajectoires GPS ?

06/05/2022 11
 Systèmes d’information
géographique
et présentation de
M3ES cartes
201 Unité 4
 M3ES

Visualisation dans les logiciels SIG

Les objets graphiques dessinés dans l’interface peuvent avoir différents attributs
visuels (voir cours de visualisation) :
 points : forme (symbole/marqueur/caractère), taille et couleur
 lignes : un segment pixélisé avec couleur, largeur, pointillé, etc.
 polygones : surface colorée délimitée par des lignes, avec des couleurs de
remplissage et des motifs (points, hachures, croix, etc.), et une largeur de
bordure
 des étiquettes peuvent être associées à chacun de ces objets graphiques
Ces variations peuvent représenter des attributs

06/05/2022 13
 M3ES

Visualisation dans les logiciels SIG

 Les cartes peuvent être préparées dans des interfaces particulières, comme le
“layout” dans QGIS

06/05/2022 14
 M3ES

Visualisation de données
 « La visualisation des données est un ensemble de méthodes permettant de
résumer de manière graphique des données statistiques qualitatives et
quantitatives afin de montrer les liens entre des ensembles de ces données »
(Wikipedia)
 Comment représenter visuellement des données? Comment faire un “codage
visuel”?
 position
 taille
 forme
 couleur
 + affichage spatial / temporel
 Exemples avec QGIS :
https://docs.qgis.org/3.22/en/docs/training_manual/vector_classification/classif
ication.html#moderate-fa-ratio-classification

06/05/2022 15
 M3ES

Types de diagrammes et graphiques

 Nuage de points (“scatterplot”) : “greatest of all graphical designs” [Tufte, 1983]
 Graphique linéaire (“line chart”) : extension du nuage de points, connectés selon
un certain ordre, souvent u lisé avec le temps comme première dimension
 Boîte à moustache (“box plot”)
 Histogramme : nombre ou fréquence des éléments qui ont une certaine valeur
(intervalle pour a ributs numériques)
 Cartes
Typologie

06/05/2022 16
 M3ES

Principes d’excellence graphique

 Tufte, E. R. The Visual Display of Quantitative Information Graphics Press, 1983
 Présentation bien conçue de données intéressantes
 substance, statistiques et design
 Idées complexes communiquées avec clarté, précision et efficacité
 Donner à l’observateur le plus grand nombre d’idées dans le temps le plus court, avec le
moins d’encre, dans le plus petit espace
 Mul -variée
 Dire la vérité à propos des données
 Éviter la décora on des données (“Chartjunk”)
 Montrer les varia ons des données, pas des variations de design
 Le nombre de dimensions (variables) représentant de l’informa on ne devrait pas
dépasser le nombre de dimension dans les données
 Les graphiques ne doivent pas citer les données hors-contexte
Exemples https://d3js.org/

06/05/2022 17
 M3ES

Processus
Avant d’entrer des données dans un SIG, il faut
1. Faire une analyse de la pertinence d’avoir ces données (à quoi elles serviront)
2. Déterminer quel est le niveau de résolution souhaité
3. Choisir un mode d’entrée de données (manuelle, par géocodification,
coordonnées connues)
4. Choisir un système de projection et de coordonnées (en concordance avec
l’existant) ou effectuer une conversion
5. Déterminer les attributs à inclure dans les fichiers
6. S’assurer de l’unicité spatiale et informationnelle des objets (clé primaire)

06/05/2022 18
 M3ES

Processus
À considérer avant d’acquérir des données
 Quel est la dernière date de mise à jour ?
 Qui a codé les données ?
 Dans quel support sont-elles produites ?
 Quelle est la région couverte ?
 À quelle échelle les données ont-elles été géocodées ?
 Quel est le système de projection, de coordonnées et le datum ?

06/05/2022 19
 M3ES

Processus
À considérer avant d’acquérir des données
 Quelle est la densité des observations ?
 Les attributs sont-ils adéquats et sans trop d’erreurs ?
 Est-ce que les données sont cohérentes et logiques (ex. des réseaux routiers) ?
 La représentation spatiale est-elle claire ?
 Est-ce que les données ont été contre-vérifiées (ex. données GNSS
commerciales) ?
 Est-ce que le fournisseur est fiable, connu ?

06/05/2022 20
 M3ES

Erreurs
 Différents types d’erreur :
 Désuétude des données (pas à jour)
 Erreurs de localisation (imprécision)
 Erreurs de connexité
 Erreurs de dénomination (mauvais attributs)
 Données manquantes, niveau de détail manquant
 Pour détecter les erreurs, il faut utiliser des procédures de validation
 la meilleure façon de détecter les erreurs est d’utiliser les données, par ex. des données
GNSS

06/05/2022 21
 Système de référence
M3ES des coordonnées
201 Unité 3
 M3ES

Système de référence des coordonnées / spatiale

Une structure de données est spatiale si elle est accompagnée de ses informations
sur le système de référence des coordonnées (CRS)
 CRS (“coordinate reference system”) = SRS (“spatial reference system”)

06/05/2022 23
 M3ES

Système de référence des coordonnées / spatiale

WGS 84

06/05/2022 24
 M3ES

Système de référence des coordonnées / spatiale

NAD 83

06/05/2022 25
 M3ES

Composantes d’un CRS

1. Un système géodésique (datum) : système de référence permettant d’exprimer
les positions au voisinage de la Terre, impliquant un modèle de la forme de la
Terre, généralement des coordonnées en unités d’angle (par ex. degrés), et une
origine (0, 0)
2. Une projection : transformation mathématique des coordonnées angulaires
(sphère terrestre) en coordonnées planaires, typiquement dans un système
orthonormé
3. Des paramètres supplémentaires : souvent nécessaires pour un CRS complet,
par ex. la définition de l’origine de la carte

06/05/2022 26
 M3ES

Système géodésique
Un système géodésique est un système de référence permettant d’exprimer les
positions au voisinage de la Terre. C’est, initialement, un repère tridimensionnel
défini par
 son centre O (choisi à proximité du centre de gravité terrestre)
 trois axes orthonormés Ox, Oy et Oz, définis par leur orientation. Ox et Oy se
trouvent pratiquement dans le plan équatorial terrestre, et Oz est orienté

06/05/2022 27
 M3ES

Système géodésique
 Dans un système géodésique ainsi défini, un point est localisé par ses
coordonnées cartésiennes, exprimées par trois valeurs (X , Y , Z) relatives aux
trois axes du repère
 Les données spatialisées sont rarement stockées sous cette forme, mais on peut
avoir recours à ce système de données cartésiennes pour convertir des données
d’un système géodésique à un autre

06/05/2022 28
 M3ES

Système géodésique
La plupart des systèmes reposent sur un ellipsoïde de révolution conventionnel
dont les paramètres de définition sont généralement
 son centre O
 son demi-grand axe a
 son aplatissement f (demi-petit axe b = a(1 − f ) soit f = (a − b)/a)
Dans un système géodésique ainsi défini, un point est localisé par ses coordonnées
géographiques (ou géodésiques), exprimées en valeurs angulaires par la latitude
ellipsoïdale φ, la longitude ellipsoïdale λ, et la hauteur ellipsoïdale ou géodésique
he mesurée le long de la normale à l’ellipsoïde

06/05/2022 29
 M3ES

Système géodésique

06/05/2022 30
 M3ES

Système géodésique
En combinant les deux angles, la position à la surface de la Terre peut être
spécifiée
 Les coordonnées géographiques sont traditionnellement exprimées dans le
système sexagésimal (degré, minute, seconde (DMS)) : degrés ( ◦ ), minutes (’),
secondes (”)
 l’unité de base est le degré d’angle (1 tour complet = 360 ◦), puis la minute d’angle (1 ◦ =
60’), puis la seconde d’angle (1 ◦ = 3 600”)
 le périmètre de la terre est de 40075.017 km à l’équateur, 1◦ représente environ
111.319 km, 1’ représente environ 1.855 km et 1” représente environ 30.92 m

06/05/2022 31
 M3ES

Système géodésique
 Systèmes géodésiques communs : World Geodetic System 1984 (WGS84),
“North American Datum” 27 et 83 (NAD27 et NAD83)
 Il existe des datums locaux

06/05/2022 32
 M3ES

Système géodésique
 Comment projeter des coordonnées 3D sur un ellipsoïde sur une carte (2D) ?

06/05/2022 33
 M3ES

Trois familles de projection

06/05/2022 34
 M3ES

Trois familles de projection

Projection de l’ellipsoïde
1. projections cylindriques
2. projections coniques
3. projections azimutales (planaires)

 Exemple de projection cylindrique ?

06/05/2022 35
 M3ES

Propriétés des projections

 équivalente : conserve localement les aires

 conforme : conserve localement les angles
 aphylactique : ni conforme, ni équivalente, mais conserve certaines distances
(entre le centre de la projection et tous les autres points, et selon certaines
lignes (les méridiens))

Impossible d’avoir toutes ces propriétés pour une projection

06/05/2022 36
 M3ES

Propriétés des projections

 Bon compromis : projection Robinson (pseudo cylindrique)

06/05/2022 37
 M3ES

Système de coordonnées “Universal Transverse Mercator” (UTM)

 La projection de l’ellipsoïde vers chaque zone UTM repose sur une

paramétrisation de la projection de Mercator
 Pour couvrir la surface de la Terre, on la découpe en 60 fuseaux de 6◦ en
séparant l’hémisphère Nord et l’hémisphère Sud, soit au total 120 zones (60
pour le Nord et 60 pour le Sud)
 Chaque fuseau est segmenté en 20 zones, soit en bandes de latitude de 8 ◦ de
hauteur numérotées de C à la latitude 80 ◦ sud, à X pour la latitude 84 ◦ au nord
(allongé de 4 ◦ ) (en omettant I et O)
 chaque zone notée N et après est dans l’hémisphère nord

06/05/2022 38
 M3ES

Système de coordonnées “Universal Transverse Mercator” (UTM)

06/05/2022 39
 M3ES

Système de coordonnées “Universal Transverse Mercator” (UTM)

 Projection conforme, qui ne conserve pas les distances ou les aires

 La projection UTM est associée à un point de référence virtuel tel que
l’intersection de l’équateur et du méridien central de la zone considérée ait pour
coordonnées
 pour l’hémisphère Nord : abscisse +500 km, ordonnée 0
 pour l’hémisphère Sud : abscisse +500 km, ordonnée +10000 km

06/05/2022 40
 M3ES

Système de référence des coordonnées / spatiale

 “Choosing the Right Map Projection”
 “What your favorite map projection says about you”

06/05/2022 41
 M3ES

Description des CRS

 Il existe plusieurs systèmes de descriptions comme EPSG (“European Petroleum
Survey Group”), PROJ et OGC (“Open Geospatial Consortium”), et WKT (“Well-
known text”)
 PROJ est une bibliothèque sous licence libre (“open source”) pour le stockage, la
représentation et la transformation des informations des CRS, représentée
par une chaîne de caractères de type clef-valeur
 proj= : la projection
 zone= : la zone (spécifique pour les projections UTM/MTM)
 datum= : le datum
 units= : les unités des coordonnées
 ellps= : l’ellipsoïde pour les données
 Exemple : +proj=utm +zone=18 +datum=WGS84 +units=m +no_defs
+ellps=WGS84 +towgs84=0,0,0

06/05/2022 42
 M3ES

Description des CRS

 Le système EPSG est un jeu de données contenant les définitions et informations
pour convertir des données d’un CRS à un autre : chaque CRS a un identifiant
unique
 WGS84 est EPSG :4326
 Le standard OGC WKT est utilisé par plusieurs applications et bibliothèques
logicielles : WKT est une liste imbriquée de paramètres géodésiques
 attention : implémentations incohérentes entre logiciels, problèmes de spécification
 Interopérabilité des formats grâce à la bibliothèque “Geospatial Data
Abstraction Library” (GDAL), incluant des outils pour la manipulation de données
matricielles et vectorielles et la projection
 Site de référence “Spatial Reference”

06/05/2022 43
 M3ES

Méta-données
Idéalement, des données spatiales seraient accompagnées de l’histoire et la
provenance des données, de l’entité responsable de l’entretenir et des usages
appropriés (et inappropriés) des données
 il n’existe pas de solution standardisée

06/05/2022 44
M3ES CONCLUSION
201
 M3ES

Conclusion
 Nulla a erat eget nunc hendrerit ultrices eu nec nulla. Donec viverra leo aliquet,
auctor quam id, convallis orci.
 Sed in molestie est. Cras ornare turpis at ligula posuere, sit amet accumsan neque lobortis.
 Maecenas mattis risus ligula, sed ullamcorper nunc efficitur sed.

06/05/2022 46
M3ES Merci.
Nicolas Saunier
201
nicolas.saunier@polymtl.ca
www.polymtl.ca/expertises/saunier-nicolas
