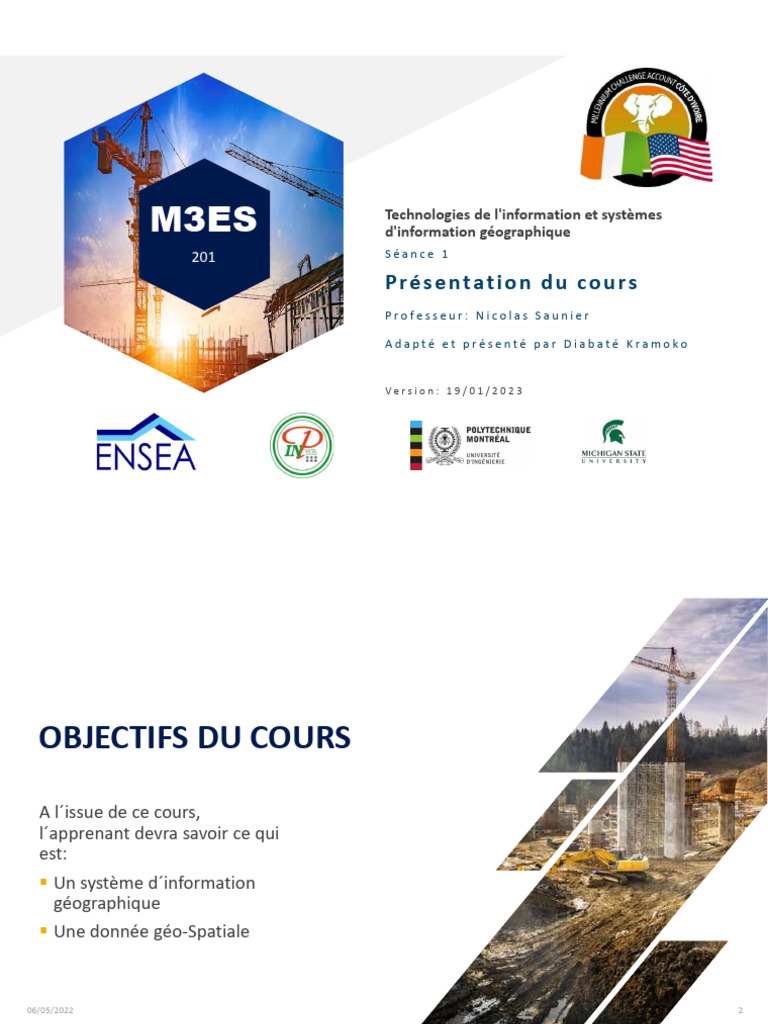

M3ES Technologies de l'information et systèmes

d'information géographique
201 Séance 1

Présentation du cours
Professeur: Nicolas Saunier

Adapté et présenté par Diabaté Kramoko

Version : 19/01/2023
 OBJECTIFS DU COURS
A l´issue de ce cours,
l´apprenant devra savoir ce qui
est:
 Un système d´information
géographique
 Une donnée géo-Spatiale

06/05/2022 2
 M3ES

CONTENU
Unité 1 : Présentation du cours
Unité 2: Contexte du cours
Unité 3 :Introduction aux données spatiales et aux
SIG.

02/09/2021 3
M3ES Présentation du cours
201 UNITÉ 1
 M3ES

Présentation du cours
1. Introduction des professeurs et des participants
 attentes et compétences informatiques
2. Présentation du cours, du plan de cours
 utilisation de Teams pour la communication et l’échange de documents
3. Introduction à la thématique, au contexte et à des données de transport

02/09/2021 5
be2 M3ES

Sujets abordés 1/2

 Semaine 1
 Introduction aux données spatiales et aux SIG.
 Types de données.
 Applications des SIG et présentation de cartes. Systèmes de coordonnées et projections
cartographiques.
 Semaine 2
 Méthodes de collecte de données spatiales
 Logiciels de saisie terrain et interface avec base de données
 Modélisation du territoire analysé.
 Édition de données spatiales (géotraitement). Contrôle de qualité et validation des données.
Notions de topologie
 Semaine 3
 Bases de données relationnels
 Modèle de données
 Modèle entité-association
 introduction au langage SQL.
02/09/2021 6
Diapositive 6

be2 À revoir selon le contenu final!

belisle.francois@gmail.com; 14/07/2021
be3 M3ES

Sujets abordés 2/2

 Semaine 4
 Introduction à l’analyse spatiale
 Corrélation spatiale.
 Semaine 5
 Concepts des SIG appliqués à un système métier (UIMS)
 Présentation du UIMS et de ses modules. L2R Base : référentiel et terminologie,
référencement linéaire et segmentation dynamique, stockage des données, type
d’information collectées, etc.

02/09/2021 7
Diapositive 7

be3 À revoir selon le contenu final!

belisle.francois@gmail.com; 14/07/2021
 M3ES

Travaux Pratiques
 Travaux généralement individuels
 Livrable
 Rapport (pdf/word) avec une longueur maximale
 Fichiers techniques (selon outils impliqués)
 Semaines 2, 3, 4 et 5

02/09/2021 8
M3ES Contexte du cours
201 UNITÉ 2
 M3ES

Contexte technologique
 Baisse des coûts de l’électronique : capteurs, ordinateurs
 Augmentation des capacités de calcul et de stockage de données
 Appareils et communications mobiles, information distribuée et accessible de
plusieurs façons
 Larges ensembles de données (“méga-données”), filtrage/extraction des
informations pertinentes
 Archivage, obsolescence des supports et formats de données

02/09/2021 10
 M3ES

Données de circulation
 “Caltrans Performance Measurement System (PeMS)”

02/09/2021 11
 M3ES

Trajectoires

02/09/2021 12
 M3ES

Trajectoires

02/09/2021 13
 Introduction aux
données spatiales et
M3ES aux SIG
201 UNITÉ 3
 M3ES

Définition

 “Un système d’information géographique (SIG) est un système d’information

conçu pour recueillir, stocker, traiter, analyser, gérer et présenter tous les types
de données spatiales et géographiques.” (Wikipedia)

06/05/2022 15
 M3ES

Couches
Les données sont organisées en couches (“layer”) dans les SIG
 les objets de même nature (type) sont regroupés en couches
 cette organisation, tirée des logiciels de dessin assisté par ordinateur, permet la
fabrication de cartes à partir d’éléments graphiques sélectionnés
 le concept de couche permet
 la transposition d’éléments graphiques d’une carte à l’autre ainsi que leur sélection et leur
formatage en groupe
 de classer les objets graphiques selon leur nature, leur chronologie, leur occupation de
l’espace (section d’une grille) ou même leur élévation

06/05/2022 16
 M3ES

Deux types de données

 matricielle (raster) : une donnée matricielle correspond à une image digitale,
soit une grille de valeurs nominales ou numériques (cellules organisées en lignes
et colonnes)
 vectorielle : les informations géographiques sont souvent représentées sous
forme vectorielle, en considérant ces informations (dimensions, frontières)
comme des formes géométriques, auxquelles sont associées des
attributs (propriétés)
 Ce sont des représentations numériques abstraites de la réalité

06/05/2022 17
 M3ES

Données matricielles
 L’espace est découpé en cellules élémentaires qui sont occupées ou non par le
phénomène que l’on veut représenter
 l’information est par ex. obtenue par la numérisation des modèles de terrains et des images
aériennes
 Les valeurs associées aux cellules peuvent être nominales (occupation du sol) ou
continues (élévation)
 Propriétés : étendue et résolution (surface couverte par chaque cellule)

06/05/2022 18
 M3ES

Données matricielles
 Exemple de données matricielles

06/05/2022 19
 M3ES

Données matricielles
 L’espace est découpé en cellules élémentaires qui sont occupées ou non par le
phénomène que l’on veut représenter
 l’information est par ex. obtenue par la numérisation des modèles de terrains et des images
aériennes
 Les valeurs associées aux cellules peuvent être nominales (occupation du sol) ou
continues (élévation)
 Propriétés : étendue et résolution (surface couverte par chaque cellule)

Exemple de formats :
GeoTFF (.tif)

06/05/2022 20
 M3ES

Données matricielles
 Données d’élévation (modèle numérique de surface)

06/05/2022 21
 M3ES

Méta-données des données matricielles

1. Étendue
2. Résolution
3. Système de référence des coordonnées (“Coordinate Reference System” (CRS))
4. Les valeurs représentant des données manquantes (NoDataValue)

 Le format GeoTIFF enregistre les méta-données (attributs) dans des tags tif

06/05/2022 22
 M3ES

Données matricielles multi-bande

 Analogue aux canaux des couleurs Rouge, Vert, Bleu (RVB)
 Deux exemples
 séries temporelles : mêmes variable et étendue à différents instants
 imagerie multi-spectrale : 4 “bandes” et plus

06/05/2022 23
 M3ES

Données vectorielles
3 types de géométries
 point : élément le plus simple, positions individuelles (x, y ), plusieurs points par
fichier
 ligne : composée d’au moins 2 sommets (points) connectés par des segments
 polygone : composé d’au moins 3 sommets (points) connectés et fermés

06/05/2022 24
 M3ES

Données vectorielles
Exemples
 point : centroïde de polygone, position d’un arbre, lieu de prélèvement,
d’événements (accident)

 ligne : route et cours d’eau

 relations : lignes discontinues, en “réseau” (graphe), par ex. rivières (arbre), réseau de
transport

 polygone : limite de bâtiments, trottoirs, lac, mer, division administrative, zone

d’analyse de transport, du recensement, occupation du sol
 relations : polygones isolés, adjacents, imbriqués

06/05/2022 25
 M3ES

Données vectorielles
 “Les fonc ons spa ales sont principalement réparties dans trois grandes
familles:
 les fonctions de mesure (longueur, surface, distance, etc.)
 les fonctions spatiales qui créent des en tés (zones tampon, intersec on, union, différence,
etc.)
 les opérateurs topologiques qui retournent des valeurs booléennes (disjoint, touche,
conjoint)” (Joost et al., Systèmes d'Information Géographique Partie 1)

06/05/2022 26
 M3ES

Données vectorielles
Exemples de formats
 ESRI Shapefile (.shp)
 MAPInfo TAB (.tab)
 “Geographical Markup Language” (GML)
 GeoJSON

06/05/2022 27
 M3ES

Méta-données des données vectorielles

1. Étendue : combinaison (union) des étendues de tous les objets
2. Le type d’objets (points, lignes, polygones) : pas de mélange dans un même
fichier
3. Système de référence des coordonnées (“Coordinate Reference System” (CRS))
4. D’autres attributs par objet

06/05/2022 28
 M3ES

Propriétés (attributs) des objets

1. Les identifiants servent à identifier chaque objet de façon unique, avec des
informations descriptives (nom, groupe)
2. Les propriétés de localisation : coordonnées servant à la localisation et à la
délimitation précise de l’objet
3. Les propriétés de caractérisation servent à caractériser l’objet parmi les autres,
par ex. pour un lien routier, le type de route, la vitesse légale
4. Les propriétés spatiales permettent de décrire l’arrangement spatial de l’objet
(longueur, volume, connexité, etc.)
5. Les propriétés de rôle : chaque objet a un rôle et des fonctions dans le SIG, qui
permettent de préparer l’objet à être utilisé pour analyse

06/05/2022 29
 M3ES

Propriétés (attributs) des objets

06/05/2022 30
 M3ES

Avantages et inconvénients des deux formats ?

Avantages des données vectorielles :
 les géométries incluses ont été iden fiées comme importantes par le créateur
 les structures de données contiennent de l’information :
 par ex. choix de points plutôt que polygone
 les objets géométriques peuvent avoir de multiples attributs
 le stockage peut être beaucoup plus efficace en comparaison aux données
matricielles

06/05/2022 31
 M3ES

Avantages et inconvénients des deux formats ?

Désavantages des données vectorielles :
 perte potentielle de détails en comparaison aux données matricielles
 biais dans les données : qu’est-ce qui a été écarté ?
 les calculs sur plusieurs couches dépendent de calculs sur la géométrie et les
attributs, ce qui est plus lent que des calculs sur des données matricielles

06/05/2022 32
 M3ES

Avantages et inconvénients des deux formats ?

(Dés-)avantages des données matricielles:
 il y a une valeur pour tous les points de l’étendue des données, ce qui peut
prendre plus de place que des données vectorielles où on enregistre des
données qu’aux endroits nécessaires
 moins coûteux à afficher que des données vectorielles
 combiner et écrire des formules pour combiner des valeurs entre plusieurs
couches est plus facile
 problème de transparence et moiré lors de la superposition de plusieurs couches
de données matricielles
 les données vectorielles s’affichent naturellement sur des cartes traditionnelles

06/05/2022 33
 M3ES

Avantages et inconvénients des deux formats ?

(Dés-)avantages des données matricielles:
 les données vectorielles peuvent être plus faciles à caler, changer d’échelle et
projeter, ce qui facilite la combinaison avec des données d’autres sources
 les données vectorielles sont plus faciles à traiter dans une base de données
relationnelle (avec extensions spatiales)
 les données vectorielles sont plus faciles à mettre à jour, alors que des données
matricielles (images) doivent être complètement régénérées
 les données vectorielles permettent beaucoup plus d’analyses, par ex. pour des
données “réseaux” (graphes) comme des routes

06/05/2022 34
M3ES Merci.
Nicolas Saunier
201
nicolas.saunier@polymtl.ca
www.polymtl.ca/expertises/saunier-nicolas
