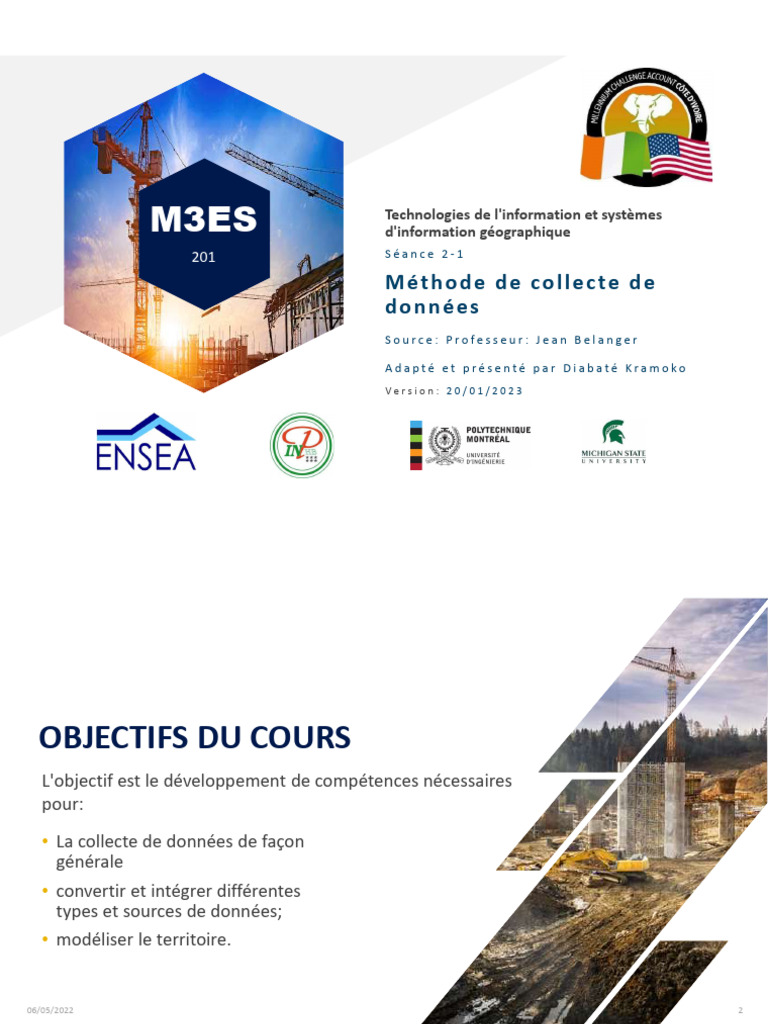

M3ES Technologies de l'information et systèmes

d'information géographique
201 Séance 2-1

M é t h o d e d e c o l l e c te d e
d o n n é es
Source: Professeur: Jean Belanger

Adapté et présenté par Diabaté Kramoko

Version : 20/01/2023
 OBJECTIFS DU COURS
L'objectif est le développement de compétences nécessaires
pour:
• La collecte de données de façon
générale
• convertir et intégrer différentes
types et sources de données;
• modéliser le territoire.

06/05/2022 2
 M3ES

CONTENU
Unité 1 : Contexte de la collecte
Unité 2: :Photo-interprétation
Unité 3 : Conversion de données
Unité 4 :Photogrammétrie et télédétection
Unité 5 :Lidar
Unité 6:Autres Instrumentations
Unité 7:Logiciels de saisie terrain
Unité 8 :Modélisation du territoire analysé

06/05/2022 3
 Contexte de collecte
M3ES des données
201 UNITÉ 1
 M3ES

Contexte varié d´acquisition

 Arpentage foncier, cadastral;
 Arpentage de construction;
 Relevé de modélisation normalisé;
 Relevé de contrôle, d´auscultation et de conformité;
 Relevé bathymétrique
 Mesurages industriels

06/05/2022 5
 M3ES

Perspective globale du processus et des équipements

06/05/2022 6
M3ES La photo-interprétation
201 UNITÉ 2
 M3ES

Définition
La photo-interprétation est une démarche logique qui utilise un ensemble de connaissance
et de techniques pour analyser et interpréter des données à référence spatiales à l´aide de
la photographie aérienne en vue de caractériser le milieu observé. (Chvaleir , 1963).

Elle consiste à identifier un objet au moyen d´une analyse méthodique poussée

permettant d´obtenir, par déduction, des renseignement qui ne sont pas directement
repérables sur les photographies.

06/05/2022 8
 M3ES

Procédure
Qu'est-ce qui fait de l'interprétation de l'imagerie une tâche plus difficile que l'interprétation de
ce qui nous entoure dans notre quotidien?

D'abord, nous perdons notre sens de la perspective en regardant une image en deux dimensions, à moins
de la regarder en stéréoscopie pour simuler une troisième dimension.

L'observation des différences entre les cibles et leurs arrière-plans implique la comparaison entre
différentes cibles en se basant sur une combinaison des caractéristiques suivantes :

 Ton;
 forme;
 taille,;
 Patron;
 texture,;
 ombre ;
 association.
06/05/2022 9
 M3ES

Le Ton
Le ton réfère à la clarté relative ou
la couleur (teinte) des objets dans
une image. Généralement, la
nuance de ton est l'élément
fondamental pour différencier les
cibles et les structures. Les
variations de ton permettent aussi la
différenciation des formes, textures
et patrons des objets.

06/05/2022 10
 M3ES

La forme
La forme réfère à l'allure générale, la
structure ou le contour des objets Pris
individuellement. La forme peut être
un indice très important pour
l'interprétation.

Les formes aux bordures rectilignes se

retrouvent généralement dans les régions
urbaines ou sont des champs agricoles, alors
que les structures naturelles, telles que les
bordures des forêts, sont généralement plus
irrégulières, sauf dans les endroits où l'homme a
construit une route.

06/05/2022 11
 M3ES

La taille
La taille d'un objet sur une image est fonction de l'échelle. Il
est important d'évaluer la taille d'une cible par rapport aux
autres objets dans une scène (taille relative), ainsi que la taille
absolue, afin d'aider l'interprétation de cette cible. Une
évaluation rapide de la taille approximative d'une cible facilite
souvent l'interprétation

06/05/2022 12
 M3ES

Le patron
Le patron réfère à l'agencement
spatial des objets visiblement
discernables. Une répétition
ordonnée de tons similaires et de
textures produit un patron distinctif
et facilement reconnaissable. Les
vergers avec leurs arbres
régulièrement disposés, ou les rues
régulièrement bordées de maisons
sont de bons exemples de patrons.

06/05/2022 13
 M3ES

La texture
La texture réfère à l'arrangement et
à la fréquence des variations de
teintes dans des régions
particulières d'une image. Des
textures rugueuses consisteraient en
des tons en rayures où les niveaux
de gris changent brusquement dans
une petite région, alors que les
textures lisses auraient peu ou pas
de variations de tons.

06/05/2022 14
 M3ES

L´ombre
Les ombres sont aussi utiles pour
l'interprétation puisqu'elles donnent une
idée du profil et de la hauteur relative des
cibles pouvant être identifiées facilement.
Les ombres peuvent cependant réduire,
voire éliminer l'interprétation dans leur
entourage, puisque les cibles situées dans
les ombres sont moins, ou pas du tout
discernables.

06/05/2022 15
 M3ES

L´association
L'association tient compte de la relation
entre la cible d'intérêt et d'autres objets
ou structures reconnaissables qui sont à
proximité. L'identification d'éléments
qu'on s'attend normalement à retrouver à
proximité d'autres structures peut donner
de l'information facilitant l'identification.

06/05/2022 16
M3ES La Conversion de données
201 UNITÉ 3
 M3ES

Définition
La conversion des données est le processus qui consiste à déplacer les données d'un format à un autre,
que ce soit d'un modèle de données à un autre ou d'un format de données à un autre. Compte tenu
des grandes quantités de données géographiques disponibles, il est plus rentable de convertir les
données d'un format à un autre que de les recréer.

06/05/2022 18
 M3ES

Quand a lieu la conversion?

La cartographie peut nécessiter la conversion de données afin d'obtenir les résultats souhaités. Par
conséquent, vous pouvez avoir besoin de données vectorielles obtenues à partir de cartes scannées ou
vous pouvez convertir des données vectorielles en données matricielles. Ces étapes de conversion sont
des techniques courantes des SIG.

Afin d'obtenir des données numériques, le processus appelé vectorisation ou numérisation est
nécessaire. Numériser signifie que les données matricielles sont transformées en données vectorielles.
Le processus inverse implique la conversion de données vectorielles en données matricielles, si des
analyses différentes sont nécessaires.

Il est parfois nécessaire de convertir des polygones en lignes ou des lignes en polygones. Ou encore, il
est peut-être nécessaire de convertir des lignes en points. Tous ces types de conversions peuvent être
effectués dans des environnements SIG en utilisant différentes techniques.

06/05/2022 19
 M3ES

Quand a lieu la conversion?

D'autre part, les matrices peuvent également être transformées de différents types de matrices en d'autres
formats. Par exemple, un raster ayant une extension GRID peut être converti en une extension Tiff ou
GeoTiff.

De plus, les données matricielles peuvent être converties en valeurs de pixels.

Vous pouvez avoir une trame ayant des valeurs entières et vous pouvez vouloir la transformer en une
trame ayant des valeurs flottantes. Là encore, ces conversions peuvent être effectuées à l'aide de
techniques et de logiciels SIG.

06/05/2022 20
 M3ES

Quelques conversions courantes

KML to SHP SHP to KML
KML to DXF CSV to SHP
KML to GeoJSON CSV to KML
KMZ to KML TAB to KML
KMZ to CSV GeoTIFF to AAIGrid
KMZ to CSV AAIGrid to GeoTIFF
KMZ to GPX HDR to JPG Online
FileGDB to SHP ENVI to GeoTIFF
FileGDB to KML GRD to GeoTIFF

L´outil FME est bien indiqué

06/05/2022 21
 Photogrammétrie et
M3ES télédétection
201 UNITÉ 4
 M3ES

Définition de la télédétection
La télédétection est l’ensemble des techniques qui permettent, par l’acquisition d’images, d’obtenir de
l’information sur la surface de la Terre (y compris l’atmosphère et les océans), sans contact direct avec
celle-ci.

La télédétection englobe tout le processus qui consiste à capter et enregistrer l’énergie d’un
rayonnement électromagnétique émis ou réfléchi, à traiter et analyser l’information qu’il représente,
pour ensuite mettre en application cette information.

(d’après le site Web du Centre Canadien de Télédétection : http://www.ccrs.nrcan.qc.ca)

06/05/2022 23
 M3ES

Les étapes du processus de TD

Le processus de la télédétection au moyen de systèmes imageurs comporte les sept
étapes que voici.
1. Source d'énergie ou d'illumination (A)

2 Rayonnement et atmosphère (B)

3. Interaction avec la cible (C)

4. Enregistrement de l‘énergie par le capteur (D)

5. Transmission, réception et traitement (E)

6. Interpretation et analyse (F)

06/05/2022 24
7. Application (G)
 M3ES

Exploitation du spectre électromagnétique

06/05/2022
 M3ES

Résultat d´une classification d´images

Classification supervisée

06/05/2022
 M3ES

Résultat d´une classification d´images

Classification non supervisée

06/05/2022
 M3ES

Définition de la photogrammétrie
La photogrammétrie est une technique qui consiste à effectuer des mesures dans une
scène, en utilisant la parallaxe obtenue entre des images acquises selon des points de
vue différents.

Recopiant la vision stéréoscopique humaine, elle a longtemps exploité celle-ci pour

reconstituer le relief de la scène à partir de cette différence de points de vue.

Cette technique repose entièrement sur une modélisation rigoureuse de la géométrie

des images et de leur acquisition afin de reconstituer une copie 3D exacte de la réalité.
Elle permet de restituer la géométrie d’un objet à partir d’un couple ou de plusieurs
clichés, pris dans des positions différentes, de cet objet.

06/05/2022
 M3ES

Principe de la photogrammétrie
Le principe général est basé sur la perception humaine du relief par observation
stéréoscopique. Pour le cas de la photogrammétrie aérienne, un avion équipé d'une
chambre de prise de vues vole au-dessus d'une région, de façon qu'une partie du
terrain figure sur deux clichés correspondant à deux positions différentes de l'avion.

06/05/2022
 M3ES

Plateforme d´acquisition

06/05/2022
 M3ES

Plan de vol

06/05/2022
Plan de vol
 M3ES

Aérotriangulation

06/05/2022
 M3ES

Points de calage au sol

06/05/2022
 M3ES

Résultat d´une restitution Photogrammétriue

 Fichiers de points coordonnées

 Plan et cartes topographiques
 Modèle numérique de terrain ou d´élévation
 Ortho-photo numérique
 Ville en 3D

06/05/2022
M3ES Le Lidar
201 UNITÉ 5
 M3ES

Contexte d´utilisation du Lidar

06/05/2022
 M3ES

Scanner-Laser terrestre

Source: Thomas Kersten HCU Allemagne

06/05/2022 38
 M3ES

Scanner laser terrestre

Temps de collectet: 4 Minutes

06/05/2022 39
M3ES Instrumentations diverses
201 UNITÉ 6
 M3ES

Le système GNSS
Un système de positionnement par satellites également
désigné sous le sigle GNSS est un ensemble de
composants reposant sur une constellation de satellites
artificiels permettant de fournir à un utilisateur par
l’intermédiaire d'un récepteur portable de petite taille sa
position 3D, sa vitesse 3D et l'heure. Wikipédia

06/05/2022 41
 M3ES

Les Príncipe du GNSS

06/05/2022 42
 M3ES

Principe de base du récepteur GNSS

06/05/2022 43
 M3ES

Principe de base du récepteur GNSS

06/05/2022 44
 M3ES

Autres Instruments de mesure

Théodolite à affichage numériques

 Mesure angulaire-plan horizontal et vertical

 Affichage numérique des mesures angulaires
 Mesure des distances à la sadimetrie
 Prise de notes en carnet conventionnel
 Composition d´équipe: 2 personnes
 Prix de l´ordre de 3000 $ cad ou 2000 C

06/05/2022 45

Autres Instruments de mesure
Station totale topométrique
Station Leica Géo-systeme Station Trimble avec réflecteur
M3ES
 Combinaison d´un théodolite avec EDM et contrôleur
 Emet un signal IR/laser qui réfléchit au prisme IR ou autres
cibles(laser)
 Enregistrement des données en ID, est, Nord, Altitude +
codification
 Mesure des distance jusqu'à 3km avec une précision de
1,5mm ± 2ppm
 Prismes de mesures angulaires de 1’’ à 7’’(selon le modèle)
 Les données sont téléchargées sur le logiciel pour traitement
 Composition d´equipe:2 personnes
 Prix: variable de 15000 à 25000$ cad soit 10000 à 17000 C
46
 M3ES

Autres Instruments de mesure

Station totale robotisée
 Mêmes caractéristiques que les station
totales plus…
 Mouvement de la station /visé/ mesure en
mode robotique
 Contrôle à distance et suivi de plusieurs
cibles
 Possibilité d´intégrer un récepteur GNSS de
haute précision
 Composition d´équipe: 1 personne
 Prix: variable de 25000 à 45000 $ cad
soit17000 à 30000 C

06/05/2022 47

Autres Instruments de mesure
Multi-station/Balayeur (Robotique)
06/05/2022
M3ES
 Mêmes caractéristiques que les station
totales robotiques plus…
 Intégration de balayeurs laser (Scanner 3D
de 1000 à 30000 points /sec
 Composition d´équipe: 1 personne
 Prix: variable de 45000 à 80000 $ cad
soit130500 à 54500 C
48
 M3ES

Autres Instruments de mesure

Balayeur Rapide d´arpentage

06/05/2022 49
 Logiciels de saisie
M3ES terrain
201 Unité 7
 M3ES

Fonctions et avantages
Fonctions

 Saisie: Saisie des données

 Analyse: Traitement statistiques des données
 Spatiale: Géo -référencement et traitement spécialisés
 Croissance: Modèle d´évolution

Avantages

 Une interface claire, intuitive et facile d'accès

 Plusieurs modes de saisie (mesures individuelles, multiples, comptages, en
diamètre ou en
classes)
06/05/2022 51
 M3ES

De la configuration à l´exportation

06/05/2022 52
 Modélisation du
M3ES territoire analysé
201 Unité 8
 M3ES

Définition
La modélisation du territoire est la simplification du territoire par un processus
de généralisation.

Objets, relations et autres variables de l´espace telle l´altitude sont organisés

ensuite dans base de données

06/05/2022 54
 M3ES

Processus de modélisation
Une analyse, même superficielle, d´une image aérienne révèle immédiatement la
complexité d´un territoire, davantage encore s´il est marque par la présence de
l´homme.

Les scientifiques réduisent la complexité par la conception d’un modèle qui ne

retient que les éléments jugés significatifs pour le phénomène étudié de
manière à mieux comprendre son fonctionnement

06/05/2022 55
 M3ES

L´espace géographique et le territoire

<<L’espace géographique, concept le plus général, se définit comme l´étendue
terrestre utilisée et aménagée pour les sociétés en vue de leur reproduction au sens
large, soit non seulement pour se nourrir et s’abriter, mais dans toute la complexité
des actes sociaux. Il comprend l’ensemble des lieux et de leurs relations. Il est de ce
fait à la fois un système de relations et un produit organisé résultant des interactions
entre la nature et les sociétés. Il a des lois et des règles d’organisation et de
différenciation, universelles mais exprimées différemment selon les systèmes>>
[Brunet, 1992]

Le territoire, concept plus opérationnel, est considéré, dans le cadre d’une analyse
spatiale centrée sur les activités humaines, comme une portion de l’espace
géographique circonscrite par des limites politico-administratives : une municipalité, un
département, un canton, une région, un pays etc.

06/05/2022 56
 M3ES

Approche systématique

Un modèle est une réduction contrôlée de la réalité. Il est en général finalisé dans la
mesure où il est conçu pour satisfaire des objectifs préalablement fixés.

Le processus de modélisation est lui-même complexe et dépend fortement

de ceux qui l´utilisent.
Les étapes principales à parcourir peuvent se résumer de la manière
suivante :

 Appréhension globale de l’espace géographique par la sélection des éléments

jugés importants.
 Identification des éléments significatifs en leur affectant un nom.
 Identification des relations existantes entre les éléments.
 Déterminations des propriétés des éléments et de leurs relations.
06/05/2022 57
 M3ES

Catégories de modèles
Un modèle décrit un système par son état et par son évolution prévisible.
Selon le poids accordé à l’un ou à l´autre, le modèle est descriptif ou prédictif.

Le modèle descriptif] est une sorte de photographie de la réalité. Celle-ci est

décrite dans l’état où elle se présente à une période donnée. On suppose que les
éléments retenus n’évoluent que très lentement. Lorsque la réalité aura évolué
rendant son modèle caduc, on procédera à la mise à jour du premier modèle. Les
bases de données géographiques (BDG) appartiennent à cette catégorie.

Un modèle prédictif s’attache à décrire l’évolution d’un phénomène de manière à

pouvoir prédire un état futur à partir d’un état initial connu. Il s’applique généralement
à des phénomènes à évolution rapide dans le temps et l’espace. Sa mise en œuvre
repose sur une expression mathématique liant les variables significatives,
06/05/2022 58
 M3ES

Catégories de modèles
On distingue plusieurs types de modèle prédictif :
 Le modèle est dit boîte noire lorsque le comportement du système est
décrit dans sa globalité uniquement par les relations entre variables
d’entrée et celles de sortie. Par exemple, le comportement d’un bassin
versant est décrit par la relation entre l’événement pluvieux et le débit
observé à I’ exutoire.
 Le modèle est considéré à base physique si le comportement du
phénomène est décrit par des lois physiques. Hormis les coefficients
d’ajustement, les variables intervenant dans les équations possèdent une
dimension.
 Le modèle est stochastique s’il contient des éléments aléatoires.
 Un modèle est qualifié d’explicatif dans le cas où la complexité du
phénomène est telle qu’il devient impossible de simuler son évolution avec
une incertitude acceptable.
06/05/2022 59
 M3ES

La modélisation cartographique
La cartographie a été, sans doute, la première manière de produire un modèle de I’
espace géographique.

Contenu et sémiologie graphique sont élaborés en fonction de l’objectif poursuivi.

Celui-ci est fortement dépendant de la discipline ; il détermine le contenu
thématique, notamment la topographique, les réseaux routiers, les catégories
d’occupation du sol, les unités de végétation, la géologie, etc.

Plus généralement, on résume les fonctions de la carte par :

 La reconnaissance d’un lieu
 La représentation spatiale d’objets ou de classes d’objets
 La représentation d’inventaires thématiques et leur distribution spatiale.
 La représentation de phénomènes dynamiques au moyen de signes (direction
06/05/2022 d’écoulement de nappe phréatique, de vents dominants, etc.) 60
 M3ES

La modélisation cartographique
La carte est un modèle de la réalité privilégiant la représentation géométrique des objets
ou des catégories d’objets.

La logique d’une carte est graphique et sémiologique.

La précision de la représentation géométrique des objets dépend de l’échelle

06/05/2022 61
M3ES CONCLUSION
201
M3ES Merci.
Diabaté Kramoko
201
Kramoko.diabate@inphb.ci
www.inphb.ci
