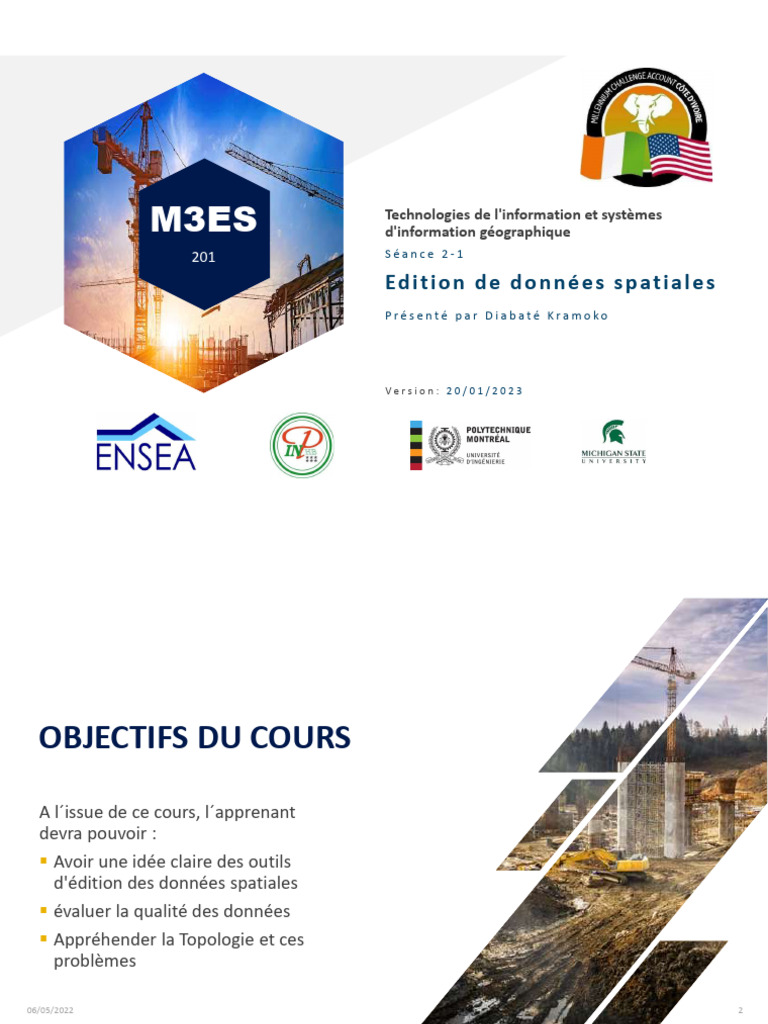

M3ES Technologies de l'information et systèmes

d'information géographique
201 Séance 2-1

Ed i t i o n d e d o n n é e s s p at i a l e s
Pré senté par Di a baté Kra mo ko

Version : 20/01/2023
 OBJECTIFS DU COURS
A l´issue de ce cours, l´apprenant
devra pouvoir :
 Avoir une idée claire des outils
d'édition des données spatiales
 évaluer la qualité des données
 Appréhender la Topologie et ces
problèmes

06/05/2022 2
 M3ES

CONTENU
Unité 1 : Edition de données
Unité 2: : Contrôle de qualité et validation
Unité 3 : Notions de topologie

06/05/2022 3
M3ES Edition de données
201 UNITÉ 1
 M3ES

Edition de données
Les données spatiales ne sont pas exempt d´erreurs qui affectent de façon
négative leur qualité.
Avant toute visualisation ou même toute analyse, les données doivent donc être
vérifiées contre toute éventualité d´erreur.

06/05/2022 5
 M3ES

Catégories de sources d´erreur

 Sources d´erreur communes
 Erreur inhérentes aux mesures originales
 Erreur de traitement

06/05/2022 6
 M3ES

Sources d´erreurs communes

 Vieille source de données
La source de données utilisée pourrait est probablement trop vieille pour être
utilisé dans le projet en cours. Les données collectées dans un passé lointain
pourraient être inacceptable pour le projet.
 Manque de données
La donnée pour une zone spécifique est incomplète ou complètement absente.
 L´échelle de la carte
Les détails vus sur une carte dépendent de l´échelle utilisée. On doit utiliser pour
le projet, une échelle ou des donnés appropriées pour le niveau détail requis.

06/05/2022 7
 M3ES

Sources d´erreur communes

 Les observations
La fiabilité des données augmente avec la densité d´observation dans une zone
donnée. Une insuffisance d´observation pourrait ne pas donner le niveau de
résolution (détail) requis pour une analyse spatiale adéquate.

06/05/2022 8
 M3ES

Erreurs inhérentes aux mesures originales

 Précision de la localisation
Toute représentation correcte de la position d´un objet géographique dépend des
données utilisées. Les données de terrain biaisées, une digitalisation impropre et
une erreur dans la numérisation conduisent à des imprécisions dans le projet SIG
 La précision du contenu
Les cartes doivent être correctement étiquetées.
Un étiquetage incorrect peut introduire des erreurs qui peuvent passer inaperçus
pour l´utilisateur.
Toute omission à partir d´une carte ou une base de données peut entrainer une
incorrection dans l´analyse spatiale.

06/05/2022 9
 M3ES

Erreur survenus lors du traitement

 Erreur numérique
Les ordinateurs ont des capacités différentes pour le opérations mathématiques.
Les erreurs de traitement informatique se produisent généralement lors des
opérations d´arrondis.
 Erreurs topologiques
Voir la topologie

06/05/2022 10
 M3ES

Quelques fonctions d'édition

 Tampon
 Couper
 Différence
 Fusion
 Intersection
 Union

06/05/2022 11
 M3ES

Outil Tampon
Les tampons sont des fonctions de proximité. Lorsque vous
utilisez cet outil de géo-traitement, il crée un polygone à une
distance donnée autour de l´objet.

L'outil tampon peut avoir des distances fixes et variables.

Exemple d'outil tampon : Zone d'exclusion de Tchernobyl

En raison des toxines mortelles libérées dans l'atmosphère, l'équipe de

sécurité a déclaré une zone tampon de 2600 kilomètres carrés autour de la
centrale nucléaire.

06/05/2022 12
 M3ES

Outil Tampon

06/05/2022 13
 M3ES

L´outil couper
L'outil couper ou (Clip) est une fonction de
superposition qui découpe une couche d'entrée
jusqu'à la limite d'un élément défini. Le résultat
de cet outil est une nouvelle couche de sortie
découpée.

Pour découper des données, vous avez besoin de

points, de lignes ou de polygones en entrée et d'un
polygone en tant qu'étendue de découpage.

Les données préservées sont le résultat d'un découpage

06/05/2022 14
 M3ES

L´outil différence
L'outil différence supprime les
caractéristiques qui chevauchent les
caractéristiques d'effacement.

Cet outil de géo-traitement conserve les parties

des entités d'entrée qui se trouvent en dehors
de l'étendue des entités d'effacement.

Le résultat est une nouvelle entité dont

l'étendue de l'entité à effacer a été supprimée

06/05/2022 15
 M3ES

L´outil fusion
L'outil de fusion combine des ensembles de
données qui sont du même type (points, lignes
ou polygones).
Lorsque vous exécutez l'outil de fusion, les
données résultantes seront fusionnées en une
seule.

Pour la fusion, les ensembles de données

doivent être du même type

Par exemple, vous ne pouvez pas fusionner des

points et des polygones en un seul ensemble
de données.
06/05/2022 16
 M3ES

L´outil intersection
L'outil d'intersection est très similaire à l'outil
de découpage, car les étendues des
caractéristiques d'entrée définissent la sortie.

La seule exception est qu'il préserve les

attributs de tous les ensembles de données qui
se chevauchent dans la sortie.

L'outil d'intersection effectue un

chevauchement géométrique. Toutes les
caractéristiques qui se chevauchent dans toutes
les couches feront partie de la classe de
caractéristiques de sortie - attributs préservés.
06/05/2022 17
 M3ES

L´outil union

L'outil Union combine spatialement deux

couches de données. Il préserve les
caractéristiques des deux couches dans la
même mesure.

06/05/2022 18
 Contrôle de qualité et
M3ES validation de données
201 Unité 2
 M3ES

La qualité de la données
La qualité des informations est définie à partir des critères dont seuls les principes
sont résumés ici.

 Genèse de l’information (Lineage)

 Précision de localisation (positional accuracy)
 Précision des attributs (Attribute accuracy)
 Complétude (completness)
 Cohérence logique
 Précision de l’information temporelle (Temporal information)

06/05/2022 20
 M3ES

Genèse de l´information
De leur acquisition à leur exploitation, les données sont susceptibles de subir des
transformations de nature très diverse : mode et date d’acquisition, incertitude sur la
mesure initiale, exclusion de données aberrantes, généralisation statistique,
correction d’une erreur systématique, interprétation, etc.

06/05/2022 21
 M3ES

Précision de localisation
La localisation de tout objet à la surface terrestre se fait en référence à un système
dont les principes ont été formulés dans l´unité concernant les systèmes de
coordonnées.
La localisation est déterminée par des instruments qui mesurent les distances, les
angles et le temps. Ces trois variables appartiennent à l’échelle de mesure cardinale
associée.
Leur précision et leur incertitude sont donc déterminées par la moyenne et l ‘écart
type.

06/05/2022 22
 M3ES

Précision des attributs

L’incertitude associée à chaque attribut dépend initialement de sa nature, de
l’unité spatiale à laquelle il est rattaché et de son échelle de mesure, nominale,
ordinale ou cardinale.

06/05/2022 23
 M3ES

Complétude
Une base incomplète restreint les champs d´analyse et la capacité de généralisation
des résultats

06/05/2022 24
 M3ES

Cohérence logique
La cohérence logique considère toutes les règles que doivent respecter la conception
et la réalisation d’une base de données géographique. Ces règles concernent la
conformité mutuelle du modèle conceptuel, du modèle logique et du modèle
physique. Si la base de données est de type relationnel, les règles de normalisation
sont-elles été respectées ? Le type de données numérique, alphanumérique, date, etc.
est-il correctement introduit ?
Par exemple, une rivière dont la profondeur maximale est de 2 m, ne peut recevoir des
valeurs supérieures à 2m, une date ne peut recevoir un nombre supérieur à 31

06/05/2022 25
 M3ES

Précision de l´information temporelle

La précision temporelle dépend de l’échelle d’observation du phénomène. Elle est
donc relative. Il convient d’être conscient également qu’elle intervient dans une
base de données souvent de manière implicite. Toutes les informations n’ont
probablement pas été acquises à la même date. Certaines sont récentes, d’autres
plus anciennes ; leurs durées de validité sont le cas échéant différentes. Dans
quelle mesure leur exploitation simultanée produit-elle une incertitude sur les
résultats ?

06/05/2022 26
 M3ES

L’exactitude et la précision
La précision...

Elle indique la résolution avec laquelle on peut mesurer le phénomène

avec un instrument ou un procédé quelconque

L’exactitude...

L’exactitude d’une donnée correspond à la conformité de l’information par

rapport à la réalité. Une donnée à référence spatiale étant en soi une
généralisation du monde réel, il est souvent difficile d’identifier les valeurs
réelles, ce qui nous amène plutôt à travailler avec des valeurs qu’on accepte
comme étant réelles.

06/05/2022 27
 M3ES

L’exactitude et la précision
L’exactitude...
Les problèmes d’exactitude peuvent …

…provenir des erreurs de mesure (relevés initiaux, à la source);

…provenir des erreurs de traitement (lors de la collecte et de la

compilation des données);

…survenir lorsque des niveaux de données incompatibles sont

combinés (des données locales mises en relation avec des données
d’échelle régionale)

06/05/2022 28
 M3ES

L’exactitude et la précision
L’exactitude de la localisation...

Elle concerne la concordance de l’information de localisation (le plus souvent les

coordonnées) par rapport à la position réelle des entités concernés sur le terrain.

Par convention, on admet que le degré d’exactitude des cartes imprimées

correspond à peu près à la largeur d’une ligne soit 0,5 mm. Ce qui équivaut à 25
mètre au 1 : 50 000, ou à 100 mètre au 1 : 200 000.

06/05/2022 29
 M3ES

L’exactitude et la précision
À l’intérieur d’une base de données, une paire de coordonnées
UTM se trouve généralement sous la forme suivante :

X : 579 132,47 m
Y : 5 347 756,32 m

Si la base de données à été numérisée à partir d’un feuillet au 1 :

200 000, les quatre derniers chiffres (dizaines, unités, dixièmes
et centièmes) ne sont évidemment pas significatifs.

06/05/2022 30
 M3ES

L’exactitude et la précision
L’exactitude de la localisation...

Comment évaluer l’exactitude de la localisation ?

En utilisant une source indépendante dont l’exactitude et la précision sont supérieures :

une carte à plus grande échelle ou un GPS.

En étudiant les propriétés des éléments internes : des polygones non fermés, des lignes
dépassant ou n’atteignant pas les nœuds sont des indications d’inexactitude. La dimension
des trous, ainsi que la longueur déficitaire ou excédentaire des segments peuvent être
utilisés comme des mesures du degré d’inexactitude de la localisation.

06/05/2022 31
 M3ES

L’exactitude et la précision

Les erreurs sur la mesure de localisation...

Contrôle géodésique et GPS

La base la plus précise fournissant des données de position absolue est le

réseau de contrôle géodésique, constitué d’une série de points dont les
positions sont connues avec un haut degré de précision

Il est souvent difficile de relier un ensemble de données à l’un de ces points de

contrôle de haute précision

06/05/2022 32
 M3ES

L’exactitude et la précision
Les erreurs sur la mesure de localisation...

Contrôle géodésique et GPS

Les systèmes de positionnement global (GPS) constituent un moyen

puissant d’extension de ce réseau géodésique

Il s’agit d’appareils portatifs qui déterminent la position de n’importe quel point sur la
planète grâce à des mesures télémétriques effectuées en utilisant un réseau de satellites
(sous contrôle de l’armée américaine)

Mais encore là, la précision de la mesure obtenue avec un GPS dépend de la méthode
employée et du type d’instrument utilisé.

06/05/2022 33
 M3ES

L’exactitude et la précision
Les erreurs sur la mesure de localisation...

Photographie aérienne et image satellite

La plupart des données de localisation proviennent de photos aériennes

L’exactitude dépend ici de l’établissement de points de contrôle fiables, de l’échelle de la

photographie et des mesures de correction effectuées corriger les effets du relief.

Les données de télédétection satellitaires sont plus difficiles à positionner précisément

du fait de la taille de chaque pixel qui atteint généralement plusieurs mètres.

06/05/2022 34
 M3ES

L’exactitude et la précision
Les erreurs sur la mesure de localisation...

Numérisation
Les erreurs de numérisation
Les erreurs causées par un faux mouvement : les pics, les décrochages et les boucles.
Les erreurs causées par le déplacement latéral de la ligne numérisée par rapport à
l’original.
Les erreurs au niveau de la mise en référence (identification du système de coordonnées)
et des points de contrôle.
Les erreurs causées par l’instabilité du matériel de base (Carte pliée ou déformation sous
l’effet de l’humidité (jusqu’à 3%)

Une manière simple d’évaluer l’exactitude de la numérisation

est de comparer par transparence la ligne originale avec sa version numérisée.
06/05/2022 35
 M3ES

L’exactitude et la précision
Les erreurs sur la mesure de localisation...

Numérisation

06/05/2022 36
 M3ES

L´échelle carto et problèmes de généralisation

Beaucoup de données cartographiques traitées dans les SIG sont saisies à partir de cartes
publiées et de photographies. L’échelle des documents source ainsi que la résolution spatiale
des méthodes de numérisation détermine la précision de la localisation.

L’échelle acquiert une importance particulière lors de la sortie des documents cartographiques
(à l’écran ou impression) car les logiciels de SIG permettent de modifier l’échelle des cartes.

Il est bien évident que la précision d’une carte numérisée au 1 : 100

000 qui serait imprimée au 1 : 5 000 ne sera pas améliorée. Lorsque
l’on veut juxtaposer ou superposer deux cartes dont l’échelle
d’origine est différente, on constate souvent des discordances
spatiales (chevauchement de lignes, mauvais raccordement des
polygones, etc.).
06/05/2022 37
 M3ES

L´échelle carto et problèmes de généralisation

Élimination d’objets

Carte à grande échelle Carte à petite échelle

06/05/2022 38
 M3ES

L´échelle carto et problèmes de généralisation

Lissage

Carte à grande échelle Carte à petite échelle

06/05/2022 39
 M3ES

L´échelle carto et problèmes de généralisation

Abstraction de forme

Carte à grande échelle Carte à petite échelle

06/05/2022 40
 M3ES

L´échelle carto et problèmes de généralisation

Regroupement d´objets

Carte à grande échelle Carte à petite échelle

06/05/2022 41
M3ES Notion de topologies
201 Unité 3
 M3ES

Definition
Selon notre appréhension de l’ espace géographique, la topologie est donc I’
en’ semble des relations perçues qui nous permettent de situer les objets les
uns par rapport aux autres.
On peut donc définir comme la relation de voisinage entre les objets
Notre perception visuelle est donc topologique dans la mesure où nous
percevons un objet dans son contexte !
Lorsque nous observons un paysage. Un lieu, ou encore lorsque nous consultons une un
plan cadastral, notre perception immédiate est globale. Les objets tels que bâtiment,
portion de forêt, agglomération sont «vus» dans leur contexte. La notion de voisinage est
implicite : la rivière traverse l’agglomération, la parcelle de M. Yao est voisine de celle de
M. Koné

06/05/2022 43
 M3ES

La topologie dans le SIG

Dans le cadre des SIG, on fait appel à la topologie pour rendre compte de façon
sommaire mais synthétique de la proximité entre les entités. Les relations
topologiques exploitées dans ce contexte sont l’adjacence, la connectivité, l´ inclusion
et l’intersection

06/05/2022 44
 M3ES

L’ adjacence
La notion d´adjacence (ou contiguïté) implique que les unités spatiales possèdent en
commun un côté ou un sommet.

06/05/2022 45
 M3ES

L’ adjacence
Une adjacence est dite au sens strict si seule une ligne frontière est commune, au sens
large si au moins un sommet est commun

Elle répond à la question: Qu’est ce qui est à côté de quoi ?

La topologie apporte cependant des nuances à la notion d’ adjacence. L’adjacence est dite
de premier ordre si les deux entités sont en contact, de 2e ordre si une entité s’intercale et
ainsi de suite. L’ordre d’adjacence intervient par exemple, dans les transports pour
déterminer le nombre de transbordements nécessaires pour déplacer des biens ou des
personnes d´un endroit à un autre.

06/05/2022 46
 M3ES

La connectivité
La connectivité exprime l’adjacence pour des réseaux linéaires. Elle met en liaison les
segments constitutifs du réseau. La connectivité peut être orientée. C’est le cas de la
modélisation d’un réseau de distribution de fluides (gaz, eau, électricité), de biens ou
de personnes. En revanche, un réseau routier est parcouru dans les deux sens.

06/05/2022 47
 M3ES

L´inclusion
L’inclusion se rencontre lorsqu’une unité spatiale est totalement située à l’intérieur
d´une autre telle une enclave ou un îlot, les départements ou provinces à l´ intérieur
d´un pays.

En termes topologiques, il s’agit d’un cas particulier d’adjacence.

06/05/2022 48
 M3ES

L´intersection
L’intersection exprime le point ou la surface commune à deux entités.
Dans l’ approche objet, la structuration de l’ information et les relations
topologiques sont déterminées lors de la constitution des entités

06/05/2022 49
 M3ES

Erreurs de topologie due à la digitalisation

Mauvais raccordement de lignes

Dépassement et raccord manqués

06/05/2022 50
 M3ES

Erreurs de topologie due à la digitalisation

Polygone non fermé

06/05/2022 51
 M3ES

Erreurs de topologie due à la digitalisation

Le nœud se trouve à l´intersection de lignes

Pseudo-nœud

06/05/2022 52
 M3ES

Erreurs de topologie due à la digitalisation

Lignes dupliquées

06/05/2022 53
 M3ES

Les principales relations topologiques

06/05/2022 54
 M3ES

La validation topologique
Une fois que vous avez apporté des modifications à une entité qui participe à une
relation de topologie, l'étape suivante consiste à valider la topologie.

Valider la topologie signifie vérifier les fonctionnalités afin de détecter toute

violation des règles qui ont été définies

06/05/2022 55
 M3ES

Quelques règles applicables aux lignes

 Ne doit pas avoir de géométrie multipartite
 Ne doit pas avoir nœud isolé
 Ne doit pas avoir de pseudo-nœud
 Ne doit pas avoir de doublon
 Ne doit pas avoir de géométrie invalides

06/05/2022 56
 M3ES

Quelques règles applicables aux polygones

 Ne doit pas avoir de géométrie multipartites
 Ne doit pas avoir de trou
 Ne doit pas se superposer à
 Ne doit pas avoir de doublon
 Ne doit pas avoir de géométrie invalides

06/05/2022 57
 M3ES

Quelques validations topologiques

Doit être couvert par la limite

Topologie validée et erreur topologique

06/05/2022 58
 M3ES

Quelques validations topologiques

Doit être complètement à l´ intérieur du polygone

Topologie validée et erreur topologique

06/05/2022 59
M3ES CONCLUSION
201
M3ES Merci.
Diabaté Kramoko
201
Kramoko.diabate@inphb.ci
www.inphb.ci
