4-58 4 Antennes élémentaires

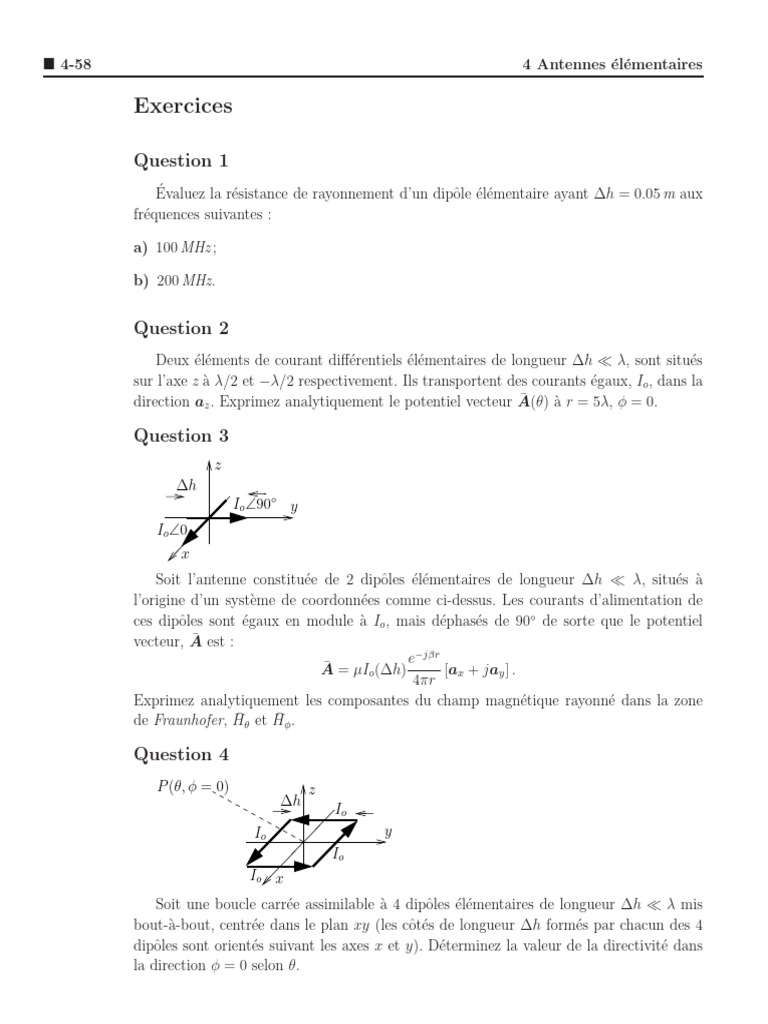

Exercices

Question 1
Évaluez la résistance de rayonnement d’un dipôle élémentaire ayant ∆h = 0.05 m aux
fréquences suivantes :

a) 100 MHz ;

b) 200 MHz.

Question 2
Deux éléments de courant différentiels élémentaires de longueur ∆h ≪ λ, sont situés
sur l’axe z à λ/2 et −λ/2 respectivement. Ils transportent des courants égaux, Io , dans la
direction az . Exprimez analytiquement le potentiel vecteur Ā(θ) à r = 5λ, φ = 0.

Question 3
z
∆h
Io ∠90◦ y
Io ∠0
x
Soit l’antenne constituée de 2 dipôles élémentaires de longueur ∆h ≪ λ, situés à
l’origine d’un système de coordonnées comme ci-dessus. Les courants d’alimentation de
ces dipôles sont égaux en module à Io , mais déphasés de 90◦ de sorte que le potentiel
vecteur, Ā est :
e−jβr
Ā = µIo (∆h) [ax + jay ] .
4πr
Exprimez analytiquement les composantes du champ magnétique rayonné dans la zone
de Fraunhofer, H̄θ et H̄φ .

Question 4
P (θ, φ = 0) z
∆h
Io
Io y
Io
Io x
Soit une boucle carrée assimilable à 4 dipôles élémentaires de longueur ∆h ≪ λ mis
bout-à-bout, centrée dans le plan xy (les côtés de longueur ∆h formés par chacun des 4
dipôles sont orientés suivant les axes x et y). Déterminez la valeur de la directivité dans
la direction φ = 0 selon θ.
4.3 Exercices ! 4-59

Question 5
Des surfaces élémentaires ∆S sont parcourues par les densités de courant suivants :

• J s = 2 Mηoso ax et M s = 0 ;

• J s = 0 et M s = 2Mso ax ;
Mso
• Js = ηo
ax et M s = Mso ax

Démontrez que les intensités de rayonnement produits sont identiques.

Question 6
Obtenez l’efficacité d’ouverture εap d’une surface élémentaire ∆S = 0.02λ × 0.05λ
parcourues par les densités de courant J s = Mηoso ax = 0.05ax A/λ et M s = Mso ay .

Réponses :
1. a) Rr = 0.2193Ω ; b) Rr = 0.8773Ω.
−j10π
2. Ā = µIo (∆h) e4π(5λ) (2 cos(π cos θ)) az .
−jβr
3. H̄θ = − β Io (∆h) e4πr [cos φ + j sin φ] ;
−jβr
H̄φ = β Io (∆h) e4πr [cos θ sin φ − j cos θ cos φ].
−jβr −jβr
4. Ā = µ Io∆h 2j sin(β ∆h 2
sin θ) e4πr aφ ≈ jµβ Io (∆h)2 e4πr sin θ aφ
D(θ, φ) = 1.5 sin2 θ.
: ;2 1 2
ηo
5. KJs (θ, φ) = 8λ 2
2Mso
ηo
(∆S)2 cos2 θ cos2 φ + sin2 φ
1 2
KMs (θ, φ) = 8λ12 ηo (2Mso )2 (∆S)2 cos2 θ cos2 φ + sin2 φ = KJs .
2 (∆S)2 1 2
Donc pour les 3 cas : K(θ, φ) = Mso 2λ2 ηo
cos2 θ cos2 φ + sin2 φ .
Aem 3λ2 3λ2
6. εap = Ap
= 4π∆S
= 4π(0.001λ2 )
= 239 !
