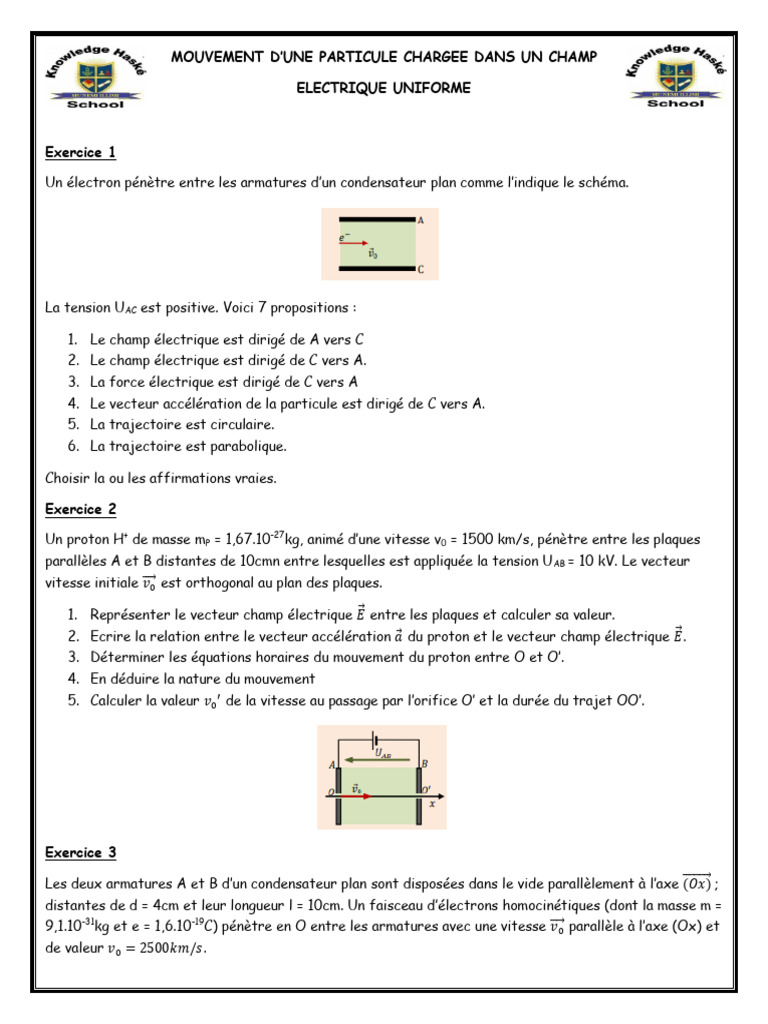

MOUVEMENT D’UNE PARTICULE CHARGEE DANS UN CHAMP

ELECTRIQUE UNIFORME

Exercice 1

Un électron pénètre entre les armatures d’un condensateur plan comme l’indique le schéma.

La tension UAC est positive. Voici 7 propositions :

1. Le champ électrique est dirigé de A vers C

2. Le champ électrique est dirigé de C vers A.
3. La force électrique est dirigé de C vers A
4. Le vecteur accélération de la particule est dirigé de C vers A.
5. La trajectoire est circulaire.
6. La trajectoire est parabolique.

Choisir la ou les affirmations vraies.

Exercice 2

Un proton H+ de masse mP = 1,67.10-27kg, animé d’une vitesse v0 = 1500 km/s, pénètre entre les plaques
parallèles A et B distantes de 10cmn entre lesquelles est appliquée la tension U AB = 10 kV. Le vecteur
vitesse initiale ⃗⃗⃗⃗
𝑣0 est orthogonal au plan des plaques.

1. Représenter le vecteur champ électrique 𝐸⃗ entre les plaques et calculer sa valeur.

2. Ecrire la relation entre le vecteur accélération 𝑎 du proton et le vecteur champ électrique 𝐸⃗.
3. Déterminer les équations horaires du mouvement du proton entre O et O’.
4. En déduire la nature du mouvement
5. Calculer la valeur 𝑣0 ′ de la vitesse au passage par l’orifice O’ et la durée du trajet OO’.

Exercice 3

Les deux armatures A et B d’un condensateur plan sont disposées dans le vide parallèlement à l’axe (𝑂𝑥)
⃗⃗⃗⃗⃗⃗⃗⃗⃗ ;
distantes de d = 4cm et leur longueur l = 10cm. Un faisceau d’électrons homocinétiques (dont la masse m =
9,1.10-31kg et e = 1,6.10-19C) pénètre en O entre les armatures avec une vitesse ⃗⃗⃗⃗
𝑣0 parallèle à l’axe (Ox) et
de valeur 𝑣0 = 2500𝑘𝑚/𝑠.
 1. Quel doit être le signe de la tension 𝑈𝐴𝐵 pour que les électrons soient déviés vers l’armature A ?
2. On établit, entre les armatures, une tension 𝑈𝐴𝐵 = 400𝑉. Déterminer la trajectoire d’un électron
dans le champ électrique créé par le condensateur.
3. Déterminer l’ordonnée du point M où les électrons sortent du champ. Calculer également la vitesse
des électrons en M et la déviation électrique 𝛼.
4. Déterminer l’équation littérale de la tangente en M à la trajectoire et en déduire l’abscisse de son
intersection I avec l’axe (Ox).
5. Un écran fluorescent est placé à la distance D = 25cm du point I, perpendiculairement à (Ox).
Déterminer l’ordonnée du point d’impact des électrons sur cet écran.

Exercice 4

1. Dans le vide d’un tube électronique, un filament incandescent émet des électrons avec une vitesse
initiale négligeable. Les électrons sont en suite accélérés par une anode A, plane qui leur
communique une vitesse de direction horizontale x’x. la tension accélératrice entre l’anode et le
filament est U0. La vitesse des électrons à leur arrivée sur le plan de l’anode est v0 = 1600km/s.
Calculer U0. On donne e = 1,6.19-19C, me = 9,0.10-31kg.
2. Le faisceau d’électrons traverse une petite ouverture pratiquée dans l’anode sur l’axe x’x puis est
reçu par un écran fluorescent E perpendiculaire à l’axe x’x. on place dans le tube un condensateur
plan telle sorte que l’axe x’x soit parallèle aux armatures qui sont disposées de part et d’autre de
la droite x’x. On applique entre les armatures une d..d.p U. la distance entre les armatures est d ;
la longueur est MN = PQ = l ; la distance du milieu du condensateur à l’écran est D.
a. Ecrire l’équation de la trajectoire des électrons entre les armatures du condensateur.
b. Montrer que la déviation y1 du spot sur l’écran est proportionnelle à U. sachant que d =2 cm ; l
𝑈
= 4 cm. Quelle doit être la distance D pour que la sensibilité 𝑦1
soit égale à 20V/cm.

Exercice 5

Des ions 10B+ et 11B+ pénètrent en O1 entre deux plaques verticales M et N entre lesquelles est
appliquées une tension 𝑈0 = 𝑈𝑀 − 𝑈𝑁 . La vitesse des ions en O1 est nulle.
1. Préciser la nature du mouvement des ions entre M et N. exprimer l’énergie cinétique et la
vitesse de chaque type d’ion à l’arrivée en O2 sur la plaque N. applications : U0 = 2000V.
masse d’un ion est A.u (u = 1,67.1027kg)
 2. Les ions pénètrent en O entre deux plaques P et Q horizontales. La tension entre ces
plaques 𝑈 = 𝑈𝑃 − 𝑈𝑄 . La distance entre ces plaques est d, la longueur est l. le point O est à
égale distance des plaques P et Q.
a. Etablir les équations des trajectoires des ions entre P et Q.
b. Déterminer les coordonnées du point S où les ions sortent du champ.
c. Quelle est la nature des trajectoires au-delà du point S.
3. Déterminer les positions des points d’impact des ions sur l’écran E placé à une distance D
des extrémités des plaques P et Q. ce dispositif permet-il la séparation des ions ?
justifier.
U = 5000V ; l = 1cm ; d = 4 cm ; D = 40cm.

Exercice 6

Une piste verticale est constituée d’une partie circulaire AB et d’une partie horizontale BC
tangentiellement raccordées. AB est un quart de cercle de rayon r = 32cm, et BC = L = 25cm. Au-
dessus de C, à la distance h = 15 cm, un plan horizontal coupe en D la verticale passant par C. une
petite sphère métallique (S) de masse m = 200g, supposée ponctuelle est abandonnée en A sans
vitesse initiale.

1. On néglige les frottements sur la piste ABC.

a. Calculer la vitesse de la sphère lors de son passage en B et C.
𝜋
b. Calculer la réaction de la piste I définie par l’angle 𝛼 = (𝑂𝐴
⃗⃗⃗⃗⃗ , ⃗⃗⃗⃗
𝑂𝐼 ) = 𝑟𝑎𝑑.
4
2. En réalité, les frottements ne sont pas négligés sur la piste ABC. Ils équivalent à une force 𝑓
tangente à la trajectoire et opposée au mouvement d’intensité f = 0,3N. calculer la vitesse de la
sphère lors de son passage en B et C.
3. Du fait des frottements sur la piste ABC, la sphère S s’électrise et acquiert une charge
électrique q = 4.10-7C. on superpose au champ de pesanteur un champ électrique uniforme
caractérisé par un vecteur champ électrique 𝐸⃗ horizontal de même direction de même sens que
l’axe Cx et d’intensité E = 106V/m. la sphère quitte la piste en C et retombe en F.
a. Quelles sont les deux forces qui agissent sur la petite sphère ?
b. Montrer que la somme de ces forces est constante ; en déduire la nature du mouvement de la
sphère.
c. Déterminer, en fonction du temps, les coordonnées du vecteur vitesse 𝑉
⃗ et du vecteur espace
𝑞𝐸
𝑂𝑀. Montrer que l’équation de la trajectoire dans le système Cx, Cy est de la forme 𝑥 =
⃗⃗⃗⃗⃗⃗ 𝑦+
𝑚𝑔
2𝑦
𝑉𝑐 . √ 𝑔

d. Trouver les coordonnées du point F de la sphère et la date d’arrivée en ce point.

Exercice 7

1. On applique une tension U continue réglable entre cathode C et anode A trouée en son milieu d’un
tube thermoélectrique à vide. On règle U de façon que la vitesse des électrons au niveau de la
plaque A soit v = 6.106m/s. calculer U en se plaçant dans les deux hypothèses suivantes pour la
vitesse v0 des électrons à la sortie de la cathode : v0 = 0m/s et v0 = 500m/s. conclure. m = 0,9.10-
30
kg ; e = 1,6.10-19C.
2. Les électrons arrivent au point O avec la vitesse v colinéaire à Ox. Ils sont alors soumis sur une
distance L = 0,1m à l’action d’un champ électrique uniforme d’intensité E crée par un condensateur
plan dont les armatures P1 et P2 sont parallèles au plan xOz, symétriques par rapport à ce dernier
et distants de d = 0,5m.
a. Déterminer le sens du vecteur champ électrique 𝐸⃗ pour obtenir un point d’impact M des
électrons sur l’écran. Quelle est de P1 et P2 la plaque au point potentiel le plus élevé ?
b. Le poids de l’électron est négligeable devant la force électrique. En utilisant le théorème du
centre d’inertie, déterminer les équations horaires du mouvement de l’électron et l’équation
cartésienne de sa trajectoire.
c. Quelle tension U’ doit-on appliquer entre les plaques P1 et P2 pour obtenir une déviation en S de
20° ? donner alors les caractéristiques du vecteur vitesse au point S.
d. Calculer dans ces conditions l’ordonnée yS et yM sachant que D = 0,3m.
