Cours : Réseaux et Communications Industriels

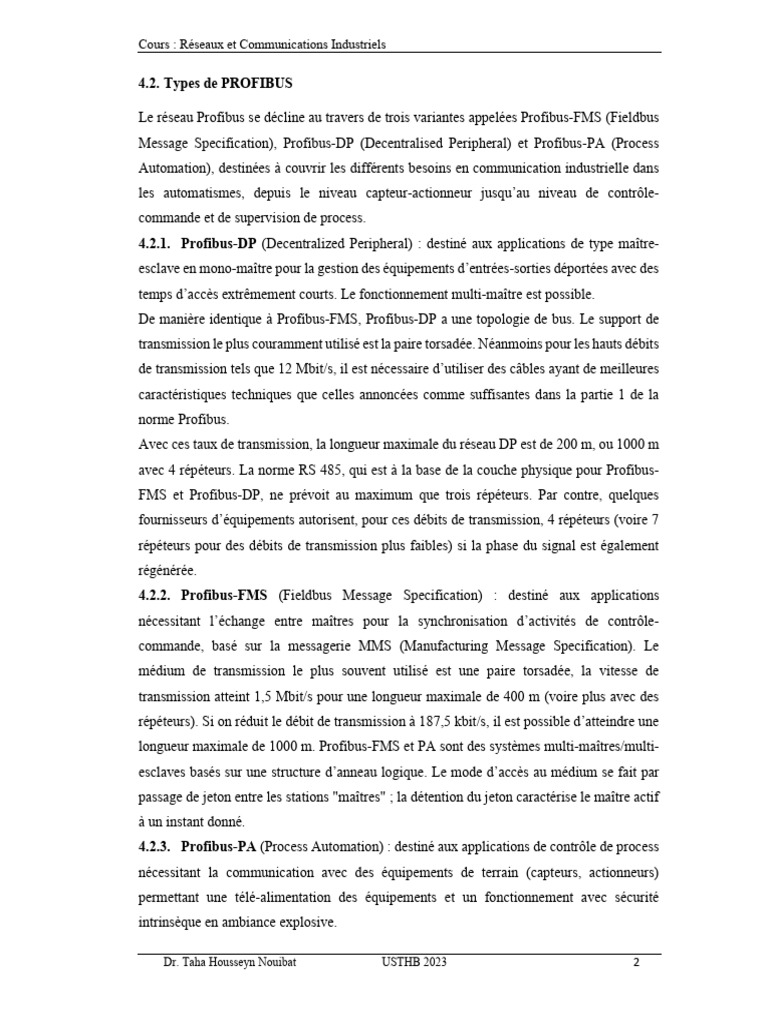

4.2. Types de PROFIBUS

Le réseau Profibus se décline au travers de trois variantes appelées Profibus-FMS (Fieldbus

Message Specification), Profibus-DP (Decentralised Peripheral) et Profibus-PA (Process
Automation), destinées à couvrir les différents besoins en communication industrielle dans
les automatismes, depuis le niveau capteur-actionneur jusqu’au niveau de contrôle-
commande et de supervision de process.
4.2.1. Profibus-DP (Decentralized Peripheral) : destiné aux applications de type maître-
esclave en mono-maître pour la gestion des équipements d’entrées-sorties déportées avec des
temps d’accès extrêmement courts. Le fonctionnement multi-maître est possible.
De manière identique à Profibus-FMS, Profibus-DP a une topologie de bus. Le support de
transmission le plus couramment utilisé est la paire torsadée. Néanmoins pour les hauts débits
de transmission tels que 12 Mbit/s, il est nécessaire d’utiliser des câbles ayant de meilleures
caractéristiques techniques que celles annoncées comme suffisantes dans la partie 1 de la
norme Profibus.
Avec ces taux de transmission, la longueur maximale du réseau DP est de 200 m, ou 1000 m
avec 4 répéteurs. La norme RS 485, qui est à la base de la couche physique pour Profibus-
FMS et Profibus-DP, ne prévoit au maximum que trois répéteurs. Par contre, quelques
fournisseurs d’équipements autorisent, pour ces débits de transmission, 4 répéteurs (voire 7
répéteurs pour des débits de transmission plus faibles) si la phase du signal est également
régénérée.
4.2.2. Profibus-FMS (Fieldbus Message Specification) : destiné aux applications
nécessitant l’échange entre maîtres pour la synchronisation d’activités de contrôle-
commande, basé sur la messagerie MMS (Manufacturing Message Specification). Le
médium de transmission le plus souvent utilisé est une paire torsadée, la vitesse de
transmission atteint 1,5 Mbit/s pour une longueur maximale de 400 m (voire plus avec des
répéteurs). Si on réduit le débit de transmission à 187,5 kbit/s, il est possible d’atteindre une
longueur maximale de 1000 m. Profibus-FMS et PA sont des systèmes multi-maîtres/multi-
esclaves basés sur une structure d’anneau logique. Le mode d’accès au médium se fait par
passage de jeton entre les stations "maîtres" ; la détention du jeton caractérise le maître actif
à un instant donné.
4.2.3. Profibus-PA (Process Automation) : destiné aux applications de contrôle de process
nécessitant la communication avec des équipements de terrain (capteurs, actionneurs)
permettant une télé-alimentation des équipements et un fonctionnement avec sécurité
intrinsèque en ambiance explosive.

Dr. Taha Housseyn Nouibat USTHB 2023 2

Cours : Réseaux et Communications Industriels

Dans le Profibus PA, une paire torsadée blindée est utilisée (Profibus-FMS aussi).
Profibus-PA a été mis au point spécialement pour le contrôle-commande de processus
continus où capteurs et actionneurs sont souvent implantés dans des zones explosibles (La
vitesse de transmission a été réduite à 31,25 kbit/s ). en conséquence, l’amplitude du signal
a été réduite.
La transmission selon la norme IEC 1158-2 impose de limiter la longueur maximale du
réseau à 1900 m en raison de l’atténuation en tension sur la ligne et permet la mise en œuvre
en atmosphère explosive. 32 participants maximum peuvent disposer d’une télé-alimentation
en tension.
Comme pour Profibus FMS, le nombre d’esclaves connectés peut atteindre 127 par la mise
en place de 3 répéteurs maximum.

Dr. Taha Housseyn Nouibat USTHB 2023 3
