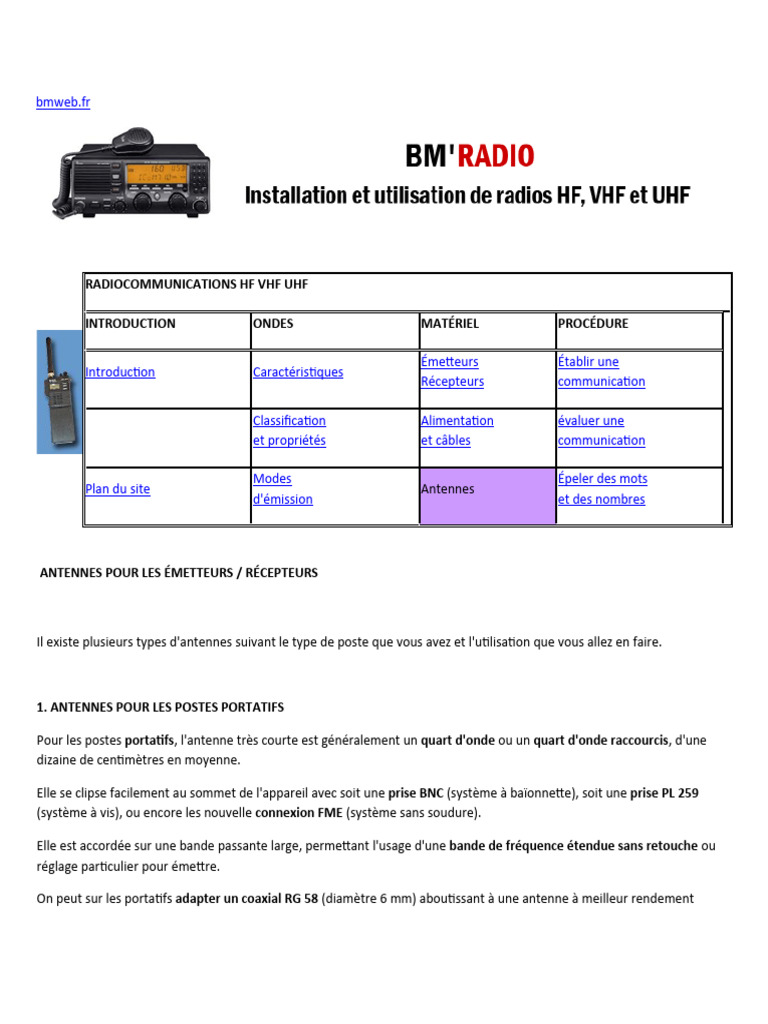

ANTENNES POUR LES ÉMETTEURS / RÉCEPTEURS

Il existe plusieurs types d'antennes suivant le type de poste que vous avez et l'utilisation que vous allez en faire.

1. ANTENNES POUR LES POSTES PORTATIFS

Pour les postes portatifs, l'antenne très courte est généralement un quart d'onde ou un quart d'onde raccourcis, d'une
dizaine de centimètres en moyenne.

Elle se clipse facilement au sommet de l'appareil avec soit une prise BNC (système à baïonnette), soit une prise PL 259
(système à vis), ou encore les nouvelle connexion FME (système sans soudure).

Elle est accordée sur une bande passante large, permettant l'usage d'une bande de fréquence étendue sans retouche ou
réglage particulier pour émettre.

On peut sur les portatifs adapter un coaxial RG 58 (diamètre 6 mm) aboutissant à une antenne à meilleur rendement
(fouet magnétique ou à fixer).

En utilisation fixe, on déportera le plus souvent sur le toit d'un bâtiment une antenne fouet fixée sur un mat ou
directement sur le toit. L'objectif pour obtenir un rendement maximal étant de disposer cette antenne dans un endroit qui
soit le plus haut et le plus dégagé possible.

L'antenne fouet est une antenne omnidirectionnelle. C'est à dire qu'elle émet dans toutes les directions.

2. ANTENNES POUR LES POSTES MOBILES

Pour les postes mobiles, l'antenne sera toujours une antenne fouet.

Il faudra absolument fixer cette antenne au milieu du toit du véhicule sans quoi elle réagira comme une antenne directive
en rayonnant dans la direction de la plus grande surface métallique.

3. ANTENNES POUR LES POSTES FIXES

La gamme des antennes pour les postes fixes est beaucoup plus étendue.

En arrivant de l'émetteur, le coaxial est un câble électrique à deux conducteurs : l'âme et la tresse de masse. L'âme doit
être reliée à la masse métallique principale de l'antenne (le brin rayonnant). Celle dont la longueur est primordiale. Ceci
est valable quelque soit le type d'antenne. Par contre la tresse de masse peut être reliée de diverses manières, selon le type
d'antenne.

La directivité d'une antenne est sa capacité à concentrer son faisceau d'ondes émises dans une direction plus ou moins
précise, selon son installation. Une antenne peut aussi être omnidirectionnelle, c'est à dire émettre avec la même
intensité dans toutes les directions.

Le diagramme de rayonnement est la manière dont on peut schématiser la puissance et la direction des ondes quittant
l'antenne. C'est une image théorique qui permet de visualiser la directivité de l'antenne.

Voici les différents types d'antennes :

 l'antenne fouet

 l'antenne dipôle

 l'antenne folded ou dipôle replié

 l'antenne long fil

 l'antenne beam
Voici un tableau qui vous indiquera quel type d'antenne choisir en fonction de votre utilisation :

Local Local Ville

Région Pays Monde
(intérieur) (extérieur) étendue

Distance (km) 0-5 0-5 0 - 20 50 - 100 100 - 2000 + 2000

Fouet - -

Dipôle - -

Folded - -

Beam - - -

Et voici un tableau comparatifs des qualités et défauts des antennes :

TYPE QUALITÉS DÉFAUTS

FOUET - Mobilité - Monofréquence (sauf pour portatif ou boîte d'accord)

- Émission possible en déplacement - Portée limitée (régionale)
- Omnidirectionnelle - Raccord à la masse obligatoire

DIPOLE - Pas de raccord à la masse - Mono fréquence (sauf boîte d'accord)

- Fabrication de fortune aisée - Portée moyenne (continentale)
- Coût très faible pour les modèles de base - Utilisation impossible en mobile
- Montage et démontage facile
- Faible directionnalité

LONG FIL - Coût dérisoire - Longueur importante

- Fabrication de fortune aisée - Raccord à la masse obligatoire
- Quasi omnidirectionnelle - Mono fréquence (sauf boîte d'accord)

FOLDED - Multi fréquence sans boîte d'accord - Longueur importante et irréductible

- Pas de raccord à la masse - Portée moyenne (continentale)
- Faible directionnalité - Coût assez élevé

BEAM - Pas de raccord à la masse - Immobilité

- Portée mondiale - Encombrement
 - Montage difficile et long
- Mono bande (sauf modèles très onéreux)
- Coût élevé

4. CONCEPTION ET BRANCHEMENT D'UNE ANTENNE

Si vous possédez une antenne accordée d'origine sur votre fréquence d'émission, il n'y a qu'à la brancher et l'utiliser. Mais
vérifier toujours à l'aide d'un TOS-mètre le taux d'ondes stationnaires.

Ce que nous allons voir ici est la façon de fabriquer une antenne selon la fréquence que vous allez utiliser.

Si vous utilisez plusieurs fréquences, il est impératif d'utiliser une boîte d'accord afin d'éviter d'avoir plusieurs antennes.

Comme nous l'avons vu au chapitre sur les ondes, la longueur de l'antenne (correspondant à un multiple de la longueur
d'onde) dépend de la longueur d'onde et donc de la fréquence utilisée.

La formule à utiliser est :

Vitesse

Longueur d'onde = --------

Fréquence

Afin que le calcul soit simple et corresponde aux unités utilisées pour la fabrication des antennes (en mètres pour la HF et
la VHF et en cm pour l'UHF), voici un tableau récapitulatif du calcul de la longueur d'onde :

UNITÉ UNITÉ
BANDE FRÉQUENCES VITESSE
LONGUEUR D'ONDE FRÉQUENCE

HF entre 3 et 30 MHz m = 300 (Métamères) / MHz

VHF entre 30 et 300 MHz m = 300 (Mégamètres) / MHz

UHF entre 300 et 3 000 MHz cm = 30 000 (Mégamètres) / MHz

Exemple de calcul de la longueur d'onde :

GAMME FRÉQUENCE CALCUL LO

HF 12.678 MHz 300 / 12.678 23.663 m

VHF 160.725 MHz 300 / 160.725 1.86 m

UHF 465.450 MHz 30 000 / 465.450 64.45 cm

Comme vous pouvez le constater, une antenne de 1.86 mètre pour un poste portatif est trop encombrante. Heureusement
les antennes conservent leurs propriétés de résonanceélectromagnétique si on utilise pour calculer leur longueur un des
multiples suivants :

7/8ème d'onde 5/8ème d'onde

3/4 d'onde 1/2 d'onde

2/3 d'onde 1/4 d'onde

Exemple : Pour la fréquence 174 MHz, il sera possible d'utiliser des antennes ayant les longueurs suivantes :

Onde 1.72 m

7/8 d'onde 1.50 m

3/4 d'onde 1.29 m

2/3 d'onde 1.15 m

5/8 d'onde 1.07 m

1/2 d'onde 0.86 m

1/4 d'onde 0.43 m

N.B. : Il est même possible re raccourcir encore les antennes par l'adjonction de selfs.

Voici un formulaire de calcul des différents sous multiples :

Fréquence kHz MHz

Longueur de départ de l'antenne :

Onde entière m
 7/8ème d'onde m

3/4 d'onde m

2/3 d'onde m

5/8ème d'onde m

1/2 onde m

1/4 d'onde m

Sinon, un tableau récapitulatif des différents sous multiples de la longueur d'onde pour la gamme HF vous permettra de
savoir la longueur théorique de l'antenne.

5. RAPPORT D'ONDES STATIONNAIRES

Une fois cette longueur théorique choisie, il va falloir accorder l'antenne.

C'est à dire ajuster la longueur de celle-ci plus précisément afin que l'énergie de retour ne vienne pas griller l'émetteur.

Car dans le cas d'une réception, la longueur de l'antenne n'a pas beaucoup d'incidence. Mais dans le cas d'une émission,
tout émetteur est un générateur de signal électrique. l'antenne est chargée de diffuser, sous la forme d'un rayonnement
électromagnétique, toute l'énergie radioélectrique qui lui est envoyée.

Si l'efficacité de l'antenne est totale, toute l'énergie fournie par l'émetteur sera rayonnée par cette dernière. Par contre, si
l'antenne est mal ajustée, elle ne sera pas en mesure de rayonner la totalité de l'énergie fournie par l'émetteur.

La différence entre l'énergie réellement rayonnée par l'antenne et la totalité de l'énergie fournie par l'émetteur sera
renvoyée par l'antenne à l'émetteur, avec comme conséquence une perte de puissance et un risque de griller l'émetteur.

L'énergie envoyée à l'antenne est généralement identifiée sur les appareils de mesure par FWD (ForWarD). L'énergie qui ne
peut quitter l'antenne est qui est retournée à l'émetteur est identifiée par REF (REFlected).

La formule mathématique suivante permet d'établir le rapporte entre FWD et REF. Ce rapport est appelé ROS (Rapport
d'Ondes Stationnaires) ou SWR (Standing Wave Ratio).

Voici la formule du taux d'ondes stationnaires :

On définit l'adéquation plus ou moins correcte entre la fréquence affichée par l'émetteur et son antenne par ce taux SWR :

ROS REF FWD

1 0% 100 %

1.1 0.2 % 98 %

1.2 0.8 % 99.2 %

1.3 1.7 % 98.3 %

1.4 2.8 % 97.2 %

1.5 4% 96 %

1.6 5.3 % 94.7 %

1.7 6.7 % 93.3 %

1.8 8.2 % 91.8 %

1.9 9.6 % 90.4 %

2 11.1 % 88.9 %

2.1 12.6 % 87.4 %

2.2 14 % 86 %

2.3 15.5 % 84.5 %

 2.4 17 % 83 %

2.5 18.4 % 81.6 %

2.6 19.8 % 80.2 %

2.7 21.1 % 78.9 %

2.8 22.4 % 77.6 %

2.9 23.7 % 76.3 %

3 25 % 75 %

3.5 30.9 % 69.1 %

4 36 % 64 %

4.5 40.5 % 59.5 %

5 44.4 % 55.6 %

6 51 % 49 %

7 56.2 % 43.8 %

8 60.5 % 39.5 %

9 64 % 36 %

10 66.9 % 31.1 %

INFINI 100 % 0%

Dans le cas idéal où toute l'énergie fournie par l'émetteur est rayonnée par l'antenne le SWR ou ROS sera de 1.

PLUS LE ROS SERA IMPORTANT,

MOINS LE RENDEMENT SERA BON
ET PLUS L'ÉMETTEUR RISQUERA D'ÊTRE GRILLÉ

Il est communément admis qu'il ne faut pas émettre avec un SWR de supérieur à 3. Pour une question de rendement bien
sûr, mais surtout pour un risque majeur de voir l'émetteur "grillé" par l'échauffement des composants dû à l'énergie
renvoyée par l'antenne (REF).
Pour calculer le tos, il faut utiliser un TOS-mètre (SWR-meter).

Le schéma de montage est le suivant :

MICRO

SOURCE
_____ RX / TX ___(¹)__ TOS MÈTRE _____ ANTENNE
D'ÉNERGIE

(1) Mettre entre l'émetteur et le TOS-mètre un câble coaxial RG 213 (11 mm) d'une longueur d'une quinzaine de
centimètres maximum.

A l'arrière du TOS-mètre, vous brancherez la coaxial arrivant de l'antenne sur la prise avec le symbole"ANT" et la coaxial qui
va au poste sur la prise avec le symbole"RTX" ou "TRANS".

Avant d'utiliser votre TOS-mètre, consultez la notice d'utilisation. Certain appareils ont besoin d'un étalonnage avant
mesure.

6. LONGUEUR RÉELLE DE L'ANTENNE

Dans la pratique, on constate que pour une fréquence de 10 MHz et son antenne demi-onde, le TOS le plus bas n'est pas
obtenu avec une antenne de 15 m mais avec une antenne comprise entre 14.1 et 14.5 mètres, suivant le type d'antenne
choisie.

Ceci est dû à ce que l'on appelle une effet de tête. C'est une curieuse aptitude de l'antenne à se prendre pour plus longue
qu'elle n'est en réalité, comme si elle était pourvue de rallonges invisibles.

La longueur pratique d'une antenne sera de 5 à 15% inférieure à sa longueur théorique.

Pour compliquer le tout, la forme du brin rayonnant, le métal dont il est composé et le positionnement de l'antenne dans
l'espace influent également sur les résultats. Enfin l'environnement joue également un rôle : si l'antenne n'est pas bien
dégagée, des phénomènes de réflexions d'ondes peuvent intervenir pour élever le SWR.

En conclusion, le rapport entre fréquence et longueur (L=V/f) nous servira de base pour construire l'antenne. En modifiant
peu à peu la longueur et le positionnement de l'antenne, en fonction des mesures prises à chaque manipulation, on
construira une antenne parfaitement adaptée à la fréquence d'émission.

7. DÉGAGEMENT D'UNE ANTENNE

Quelle que soit le type d'antenne utilisée, il faudra veiller à ce qu'elle soit le plus dégagé possible. IL faudra donc éviter
tous les obstacles pouvant interférer avec le rayonnement de l'antenne (toits en tôle, constructions, lignes à hautes
tension, arbres, autres antennes, ...).

Il faudra placer l'antenne le plus haut possible et vérifier que rien ne touche les brins de l'antenne.

Cette recherche du dégagement optimal est très importante car on constate qu'une petit émetteur de 10 watts de
puissance alimentant une antenne bien dégagée donne un bien meilleur rendement qu'un émetteur de 100 watts associé à
une antenne enfermée dans une pièce ou une cours d'immeuble.

Ainsi le premier souci d'un opérateur qui arrive sur un site où il doit installer une radio sera de trouver le meilleur
positionnement de l'antenne. Il cherchera ensuite à installer son émetteur à proximité immédiate de l'antenne afin de
réduire les pertes dues à la résistance du coaxial.

!!! ATTENTION !!!

LE COURANT QUI EST ENVOYÉ DURANT L'ÉMISSION EST DU COURANT ALTERNATIF A HAUTE FRÉQUENCE POUVANT ÊTRE
DE FORTE PUISSANCE

IL NE FAUT DONC JAMAIS TOUCHER UNE ANTENNE PENDANT L'ÉMISSION

CELA PEUT PROVOQUER DES BRÛLURES DE LA PEAU

8. PROCÉDURE D'ACCORD D'UNE ANTENNE

Cette partie vous intéressera plus en HF qu'en VHF ou UHF. Car pour ces deux derniers, il existe des antennes relativement
peu onéreuses déjà calibrées pour ces gammes d'ondes.

Si l'on possède un tableau du constructeur, il suffira de s'y conformer pour arriver ensuite à un rendement correct.
Quelques petits ajustements permettront rapidement d'atteindre un taux d'ondes stationnaires correct (proche de 1).

En l'absence de tableau, il faudra :

 calculer la longueur théorique de l'antenne.

 choisir la longueur suivant le type d'antenne que vous allez utiliser (7/8ème, 1/2, ...).

 monter l'antenne en incorporant entre le poste et l'émetteur le TOS-mètre.

 se mettre, si possible, en mode AM (avec ce mode, le simple fait de mettre l'émetteur en émission envoie une
porteuse jusqu'à l'antenne et permet d'avoir un signal stable. Alors que dans les autres modes, si l'on utilise la voix,
ce signal ne sera pas constant, rendant difficile les réglages).
  mettre la fonction RF POWER au minimum. Cette fonction règle la puissance d'émission. Il faut la mettre au
minimum car comme le SWR est un rapport entre l'énergie émise et celle réfléchie, sa valeur sera la même que l'on
émette avec 10 watts ou 100. Cela évitera de risquer de griller l'émetteur.

 faire des essais d'émission sur la fréquence choisie et sur plusieurs fréquences avoisinantes, inférieures et
supérieures.

 mesurer et noter les différentes valeurs du SWR à ces fréquences. Le but étant de trouver la fréquence pour
laquelle le SWR est le plus bas¹.

 une fois trouvé, le TOS le plus bas indique que la longueur d'antenne est accordée à la fréquence affichée. Si la
fréquence affichée par l'émetteur est plus grande que celle voulue (ex : 10.350 MHz au lieu de 10.000 MHz), il
faudra augmenter la longueur de l'antenne. Si la fréquence affichée par l'émetteur est plus petite que celle voulue
(ex : 9.700 MHz au lieu de 10.000 MHz), il faudra diminuer la longueur de l'antenne.

 une fois l'antenne accordée, noter la longueur de l'antenne et faire un schéma de votre montage. Cela pourra
servir lors d'une autre installation pour émettre sur la même fréquence.

 revenir au mode d'émission voulue (SSB, FM, ...).

 remettre la puissance d'émission au maximum.

(1) Si à aucun moment, le TOS ne baisse de manière significative, cela signifie qu'il y à un problème d'un autre type
(court-circuit, déconnexion, erreur de calcul ou de montage, ...) qu'il faut résoudre avec de continuer le réglage de la
longueur d'antenne.

Si l'appareil ne permet pas de balayer les fréquences avoisinantes, il faudra faire autrement. Il faudra dans ce cas, si l'on
constate une valeur trop importante du TOS sur la fréquence donnée, diminuer l'antenne de plus ou moins 5 % à chaque
essai, en prenant de la marge au début de la manoeuvre, jusqu'à obtenir un TOS acceptable (inférieur à 1.7). Mais n'oubliez
jamais que l'on peu diminuer un brin mais que si vous avez coupé trop court, il n'est pas possible de recoller les
morceaux :-)

bmweb.fr
MODES D'EMISSION DES ONDES ÉLECTROMAGNÉTIQUES

Le principe de la transmission radio peut (très schématiquement) se résumer comme suit :

 une onde, appelée porteuse (c'est elle qui portera le message transmis), dont les caractéristiques sont stables, est
produit par un oscillateur.

 un modulateur va modifier cette porteuse en fonction d'un faible courant envoyé par le micro. Il le fera en
modifiant soit son amplitude, soit sa fréquence, soit sa continuité.

 une fois le message "inscrit" sur la porteuse, ce courant est envoyé à l'antenne, via un amplificateur.

Schéma du principe de transmission :

MICRO

OSCILLATEUR MODULATEUR AMPLIFICATEUR ANTENNE

Schéma du principe de récéption :

HAUT PARLEUR

DEMODULATEUR AMPLIFICATEUR ANTENNE

Pour la récéption, le modulateur (ou démodulateur) sépare la porteuse du signal qui lui a été rajouté et le transmet à un
haut parleur.

1. LES DIFFERENTS MODES D'EMISSION DES ONDES ELECTROMAGNETIQUES

Les différents modes d'émission sont :

 CW ou CONTINUOUS WAVE (mode A1A) : le modulateur sert d'interrupteur. On expédie une porteuse de courte
durée ("tit") ou de longue durée ("tat"), c'est le Morse.

 FM ou MODULATION DE FREQUENCE (mode F3) : le modulateur fait varier la fréquence de la porteuse grâce à un
faible courant envoyé par le micro en fonction du rythme de la voix. A la réception, le démodulateur transformera
la variation de la fréquence en un faible courant expédié au haut parleur.
  AM ou MODULATION D'AMPLITUDE (mode A3A) : Le modulateur fait varier l'amplitude de la porteuse grâce à un
faible courant envoyé par le micro en fonction du rythme de la voix. A la réception, le démodulateur transformera
la variation de l'amplitude en un faible courant expédié au haut parleur.

 SSB (BLU) ou SINGLE SIDE BAND (BANDE LATERALE UNIQUE) (mode R3J et R3E) : Ce mode est dérivé de l'AM.
Afind e conserver le maximum de puissance pour l'essentiel (le message), un filtre placé entre le modulateur et
l'amplificateur va effacer une des deux bandes latérales (voir schéma de l'onde) ainsi que la porteuse.
Si l'on ne conserve que la bande supérieure (0, +) , ce mode devient USB (UPPER SIDE BAND) ou BLS (BANDE
LATERALE SUPERIEURE).
Si l'on ne conserve que la bande inférieure (0, -) , ce mode devient LSB (LOWER SIDE BAND) ou BLI (BANDE
LATERALE INFERIEURE).
Par convention, on respectera la régle suivante : pour une fréquence inférieure à 10 MHz, on préférera le mode LSB
et pour une fréquence supérieure, on préférera le mode USB.

 FSK : Mode radiotelex.

2. LES QUALITES ET LES DEFAUTS DES MODES D'EMISSION

MODE QUALITES DEFAUTS

CW - simplicité des appareils - obligation de connaître le code Morse pour déchiffrer

le message
- temps d'expédition long

FM - l'émission FM tient peu de place, ce qui autorise un - utilisation gênante en mobile car nécessité de régler
grand nombre de correspondant sur l'échelle des le squelch assez souvent.
fréquence en même temps
- pas d'interférence pour les appareils électriques
environnants
- la FM est apprécié dans les zones urbaine
relativement peuplées
- Aprpéciée pour la retransmission des radios dites
"FM"

AM - double variation de l'amplitude (1 côté positif et 1 - tient beaucoup de place sur l'échelle des fréquences
côté négatif) - portée relativement faible en milieu urbain
- qualité de reproduction sonore - rendement moyen en mobile rapproché
- en fixe, nuissances importantes pour les postes de
télévision

SSB - très grande portée - son moins fidèle qu'en AM

- permet d'utiliser le maximum de puissance pour la - Il faudra au début de chaque conversation "clarifier"
 transission du message la voix de son correspondant.
- permet d'avoir le plus de correspondant sur l'échelle - difficultés d'utilisation en mobile
des fréquences

bmweb.fr webmaster : bertrand mounier - MAJ : 23/07/14 - Votre ip : 41.79.44.174 top

ALIMENTATION ET CÂBLES DE CONNEXION

1. ALIMENTATION POUR LES POSTES PORTATIFS

Pour les postes portatifs, la batterie (ou "accu") est directement reliée au poste. Celle-ci est généralement grosse comme
une grosse boîte d'allumettes.

Le courant délivré varie généralement entre 7.2 et 12 volts.

Il est malheureusement impossible de déterminer exactement l'autonomie d'un accu. Avec une batterie neuve, l'autonomie
pourra aller jusqu'à 6 heures. Le mieux est de faire des essais dans un premier temps d'utilisation pour affiner cette
approximation. Pensez toujours à conserver une marge de sécurité et à toujours emporter une batterie chargée de secours.

Par exemple, pour les portatifs YAESU FTH-1010, la consommation est de :

40 mA en veille (consommation négligeable)

150 mA en réception (consommation moyenne)

1 500 mA en émission (consommation importante)

Comme vous le constate, l'émission demande 10 fois plus de courant que pour la réception. Il faut en être conscient car il se
peut que vous receviez très bien mais que vous n'ayez plus assez d'énergie pour émettre.

Un des signes de ce manque d'énergie est que vous n'entendez que le début des messages envoyés avec un poste dont la
batterie est quasiment vide. Signalez le au détenteur du poste en lui demandant de changer sa batterie.

IL NE FAUT JAMAIS SE FIER A SA QUALITÉ DE RÉCEPTION

POUR JUGER DE LA QUALITÉ DE SON ÉMISSION

La recharge des accus s'effectue dans des chargeurs spéciaux, spécifiques à chaque modèle. Le temps de recharge varient
de 1 à 12 heures en fonction de la sophistication du chargeur. Il existe des chargeurs "rapides" pouvant charger un accu en
très peu de temps. En général, un témoin lumineux vous avertit que vos accus sont chargés.

--------------------------------------------------------------------------------

2. ALIMENTATION POUR LES POSTES MOBILES ET FIXES

Pour les postes mobiles, la source d'alimentation sera la batterie du véhicule (voiture, bateau,...). C'est à dire du courant
continu de 12 volts.

Attention aux camions qui ont souvent une alimentation en 24 volts. Vérifiez bien avant de brancher votre poste.

Il est préférable pour un poste fixe de choisir un émetteur / récepteur mobile en utilisant une batterie de voiture et un
chargeur / transformateur. Cela permet de conserver une réserve de courant en cas de panne de secteur et de pouvoir
utiliser ce poste n'importe où dans le monde (les batteries de voitures sont partout dans le monde de même voltage).

Il existe deux types de batterie :

les batteries "Zinc et plomb" : ce sont les batteries les plus utilisées car les moins coûteuses. Leurs éléments baignent dans
un mélange eau-acide. Il faudra veiller régulièrement à ce que le niveau du mélange soit à plus ou moins 1 cm au dessus des
éléments. Il ne faut jamais rajouter d'acide car celui-ci ne s'évapore pas, mais de l'eau distillée.

Pour ces batteries, le transport par avion est problématique car il faut séparer le mélange eau-acide des batteries. Le mieux
est d'en acheter sur place.

Les batteries "gel", "AGM" ou étanche au plomb : Ces batteries coûtent en moyenne trois fois plus cher que des batteries
traditionnelles mais elles sont sans entretien.

Elles peuvent être envoyé par avion sans restriction.

Pour conserver une sécurité d'énergie et éviter de "tirer" trop sur votre batterie, il est conseillé de mettre 2 batteries (60
Amp. / H chacune) branchées en parallèle (le + avec le + et le moins avec le -).

Pour recharger vos batteries, vous pourrez utiliser le secteur, un groupe électrogène ou l'énergie solaire, via une
alimentation stabilisée.

--------------------------------------------------------------------------------

3. CÂBLES DE CONNEXION DES ANTENNES

Les câbles de connexions servent surtout pour les postes mobiles et les fixes.

Pour les portatifs, l'antenne est directement reliée au poste.

Quand il sont nécessaires, les câbles d'alimentations sont généralement fournis avec la fiche adéquate par le constructeur.
Ils mesurent 4mm² de section.
Pour des problèmes de résistance électrique, il faudra veiller, en cas de changement, à ce que leur longueur n'exède pas
celle prévue par le fabriquant (1 à 2 m maximum) et que leur section soit égale ou supérieure à celle d'origine.

Cela oblige à toujours placer l'émetteur le plus près possible de l'antenne. Ces mesures sont prises afin de réduire au
maximum la résistance électrique de l'ensemble, qui est néfaste pour la puissance d'émission.

Il faut savoir que la majorité des problèmes vient d'une mauvaise connexion entre les éléments. Cela peut provoquer une
chute de tensions ou une surtension. Vous recevrez peut être encore, mais l'émissions sera faible voire inexistante. Car
l'amplificateur accaparera la majorité du courant disponible, empêchant l'oscillateur et le modulateur de faire correctement
leur travail.

IL NE FAUT JAMAIS SE FIER A SA QUALITÉ DE RÉCEPTION

POUR JUGER DE LA QUALITÉ DE SON ÉMISSION

Il faut donc vérifier régulièrement que les cosses de batterie soient bien propres et sans oxydation. Les contacts devront
être francs entre les câbles et les fiches de connexion.

Le courant envoyé à l'antenne est du courant alternatif via un câble appelé coaxial.

Le coaxial est composé de deux conducteurs : l'âme centrale et la tresse de masse.

Schéma d'un câble coaxial

Sa longueur est de 15 m maximum pour un coaxial de 6 mm de diamètre (référence RG 58) et de 30 m maximum pour un
câble de 11 mm de diamètre (référence RG 213). Au delà de 30 m la perte de puissance serait trop importante.
Le coaxial RG 58 est à utiliser pour les postes VHF et UHF en utilisation mobile mais pas pour la HF.

Dès qu'il est possible de l'utiliser, il est préférable d'utiliser le RG 213.

A ses deux extrémités, ont trouve deux fiches coaxiales, généralement de type BNC pour le RG 58 et PL 259 pour le RG 213.
Il est possible de rencontrer d'autres types de fiches. Des adaptateurs existent.

Il est impératif que les contacts entre les conducteurs et les fiches soient francs et sans bavures. Il ne doit pas y avoir de
contact des conducteurs entre eux. Un contact provoquerait un court circuit qui risquerait de griller certains composants de
l'appareil.

Ce coaxial, malgré son apparence est relativement fragile. Il ne faudra jamais le couder franchement : cela risquerait de
casser l'âme centrale.

EVALUER UNE COMMUNICATION

Quand on communique par radio, la distance ou des perturbations extérieures peuvent altérer la qualité des
communications.

Il est donc important lors du premier contact d'évaluer à la fois la puissance du signal (sa force) et la clarté (sa lisibilité).

La procédure employée sera : "Je vous reçois FORCE et LISIBILITE".

Exemple : "Je vous reçois fort et clair".

FORCE
FORT Réception puissante

FAIBLE Réception faible

LISIBILITE

CLAIR Message facilement compréhensible

BROUILLE

Messages reçu avec des interférences ou des parasites

HACHE Message entrecoupé de blanc, message difficile à comprendre.

INAUDIBLE Message incompréhensible (terme employé seul)

Cette évaluation vous permet de connaître la ou les causes propables d'une mauvaise liaison radio.

EVALUATION CAUSES PROBABLES SOLUTIONS

FAIBLE ET CLAIR Volume de réception mal réglé

Batterie déchargée

Distance trop grande entre les 2 postes

Augmenter le volume de réception

Changer la batterie

Se mettre plus en hauteur ou se rapprocher

FORT ET BROUILLE Parasites atmosphériques ou artificiels

Interférences

Changer d'emplacement

Régler le squelch

Attendre pour passer son message

FAIBLE ET BROUILLE Batterie déchargée

Emission dans une zone d'ombre ou une cuvette Changer la batterie

Se déplacer

HACHE Mauvais contact de la batterie, du micro ou de l'antenne

Circulation en ville Vérifier le matériel

Arrêter son véhicule

PAS LE DEBUT DES MESSAGES L'émetteur appuie sur la pédale d'émission en même temps qu'il commence à parler Appuyer
sur la pédale d'émission, compter "1,2" et commencer à parler

PAS LA FIN DES MESSAGES La batterie de l'émétteur est décharger Changer de batterie

Pour ma part, je conseille d'évaluer la liaison en notant la force et la lisibilité de 1 à 5 : Je te reçois Fox 5, Lima 2.

Cette méthode évaluation (non officielle) permettra une plus grande souplesse en graduant la puissance et la lisibilité
parfois difficiles à apprécier pour des personnes peu habituées à trafiquer.

La correspondance entre les deux est la suivante :

FOX - FORCE

FORT 5

FAIBLE 3

NULLE 1

LIMA - LISIBILITE

CLAIR 5

BROUILLE
HACHE 3

INAUDIBLE 1

N.B. : L'évaluation "5 sur 5" convient tant que la réception est forte et claire. Dès qu'elle se détériore, une évaluation
chiffrée (ex: 3 sur 5) ne peut pas être utilisée. Elle ne permet pas de savoir ce qui ne va pas car elle englobe deux
paramètres : la force (qui varie en fonction de l'état de charge des batteries ou de l'éloignement du poste émetteur) et de la
lisibilité (qui varie selon la propagation athmosphérique ou d'éventuels obstacles ou parasites tel que forêts, construction
métallique, béton, cuvette géographique ou encore moteur).

--------------------------------------------------------------------------------

Pour vous simplifier l'évaluation de la communication, voici un petit formulaire à remplir :

La puissance du message est : Forte

Faible

La compréhension du message est : Facile

Difficile

Le message est entrecoupé de blancs Oui

Non

Vous ne recevez pas le début des messages Oui

Non

Vous ne recevez pas la fin des messages Oui

Non

Le message est inaudible Oui

Non

1. LES ÉMETTEURS / RÉCEPTEURS PORTATIFS

Les émetteurs / récepteurs portatifs sont le plus souvent de petits appareils légers avec un choix de fonctions limité en
général au minimum, c'est à dire :

 mise en route

 sélection du canal ou de la fréquence

 réglage du volume sonore

 réglage du squelch (réglage du seuil minimum de signal pour la réception)

Leur puissance d'émission est en générale de 1 à 5 watts.

D'autres fonctions, jusqu'aux plus sophistiquées, sont bien entendu possible, mais ce n'est pas le cas pour la majorité des
émetteurs / récepteurs.

2. LES ÉMETTEURS / RÉCEPTEURS MOBILES

Les émetteurs / récepteurs mobiles sont appelés ainsi car ils sont embarqués dans un véhicule (voiture, camion, bateau, ...)
et peuvent être utilisés en déplacement. Leur format est en moyenne celui d'un autoradio. L'alimentation est toujours
externe (la batterie du véhicule). Les puissances d'émissions, bénéficiant de la puissance de la batterie (plus élevée que
celles des portatifs), sont plus importantes (5, 10 ou 25 watts).

Les fonctions sont les mêmes que celles des portatifs avec néanmoins plus d'options.

3. LES APPAREILS ÉMETTEURS / RÉCEPTEURS FIXES

Les émetteurs / récepteurs fixes ressemblent aux émetteurs / récepteurs mobiles (les fonctions et les tailles sont similaires,
bien que parfois légèrement plus grandes).

Contrairement aux Tx mobiles les Tx fixes sont faits pour être installés dans un local. La différence est que les bases fixes ont
souvent un transformateur intégré qui permet de brancher directement le poste sur le secteur (il est IMPÉRATIF que la
tension et la fréquence du courant délivré par le secteur ou la batterie soit identique à celui du poste).

4. PROGRAMMATION DES FRÉQUENCES DES ÉMETTEURS / RÉCEPTEURS

Pour la programmation, il existe 3 catégories d'appareils :

 les émetteurs à canaux fixes : ce sont les plus rustiques. ce sont des émetteurs dans lesquels sont implantés un ou
plusieurs quartz, fabriqués sur commande. Chacun de ces quartz permettant l'émission et la réception sur une
fréquence précise.

 les émetteurs à canaux programmables : plus sophistiqués que ceux à canaux fixes, ils permettent de programmer
les appareils sans avoir à changer de quartz.

 les émetteurs à synthétiseur : ce sont les plus sophistiqués et les plus onéreux. Ils permettent de balayer une
bande plus large sur le spectre des fréquences. Ces appareils sont très souples et très polyvalent mais du fait de
cette qualité souvent peu appréciés des autorités (et en pays en guerre, très appréciés des belligérants...). Ils
permettent en effet l'écoute et l'émission de toute la bande VHF par exemple.
