4éme Science Technique Chapitre :TRANSMISSION DE MOUVEMENT Lycée : abou ishak

Génie Mécanique
LES BOITES DE VITESSES Page : 1 / 3

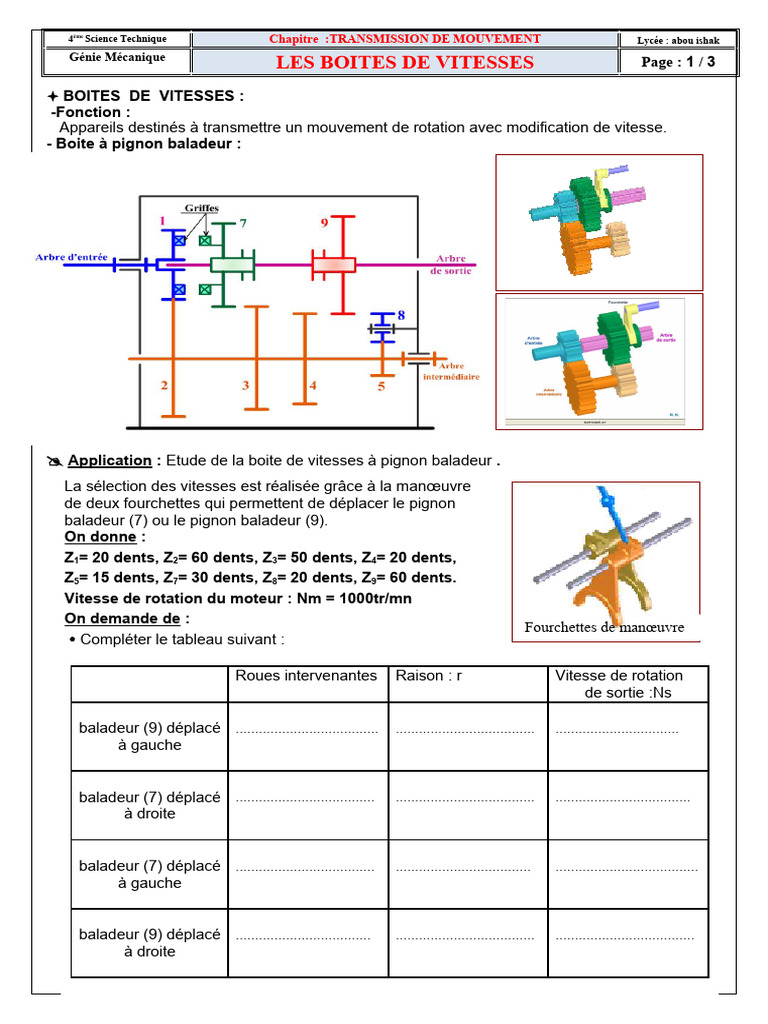

 BOITES DE VITESSES :
-Fonction :
Appareils destinés à transmettre un mouvement de rotation avec modification de vitesse.
- Boite à pignon baladeur :

 Application : Etude de la boite de vitesses à pignon baladeur .

La sélection des vitesses est réalisée grâce à la manœuvre
de deux fourchettes qui permettent de déplacer le pignon
baladeur (7) ou le pignon baladeur (9).
On donne :
Z1= 20 dents, Z2= 60 dents, Z3= 50 dents, Z4= 20 dents,
Z5= 15 dents, Z7= 30 dents, Z8= 20 dents, Z9= 60 dents.
Vitesse de rotation du moteur : Nm = 1000tr/mn
On demande de :
Fourchettes de manœuvre
 Compléter le tableau suivant :

Roues intervenantes Raison : r Vitesse de rotation

de sortie :Ns

baladeur (9) déplacé ..................................... .................................... ................................

à gauche

baladeur (7) déplacé .................................... .................................... ...................................

à droite

baladeur (7) déplacé .................................... ................................... .....................................

à gauche

baladeur (9) déplacé ................................... .................................... ....................................

à droite
 4éme Science Technique Chapitre :TRANSMISSION DE MOUVEMENT Lycée : abou ishak
Génie Mécanique
LES BOITES DE VITESSES Page : 2 / 3

- Boite à baladeur à griffes:

jkmloiyt

Position ..................................

Position .................................. Position ..................................

Compléter le tableau suivant :

Roues intervenantes Raison

Crabot déplacé vers la gauche ................................................. .................................................

Crabot déplacé vers la droite ................................................. ..................................................

.
 4éme Science Technique Chapitre :TRANSMISSION DE MOUVEMENT Lycée : abou ishak
Génie Mécanique
LES BOITES DE VITESSES Page : 3 / 3

 LES SYNCRONISEURS :

Exemple : Synchronisation d’une boite de vitesses à baladeur à griffes (crabot) d’un véhicule.

 PROBLEME posé par le crabot : lorsqu’on actionne la fourchette le crabot et le pignon que l’on
veut rendre solidaire avec le crabot n’ont pas la même vitesse de rotation. Il y a donc un choc lors
du passage de vitesse.
On pourra distinguer 2 cas :
- boîtes vitesse de de les efforts à transmettre sont faibles : les materiaux supportent ce

choc ; par exemple la plupart des motos n’ont pas de synchronisateur.

- les efforts à transmettre sont faibles : les materiaux supporteraient pas un choc aussi ont

toutes des violent ; par exemple les boîtes de vitesse de voitures synchronisateurs.

 FONCTION : Egaliser la vitesse de deux arbres avant d’établir « en marche » leur liaison par
griffes (crabotage).
1 3 2

P2 P0

1 3 1
 ETAPES DE FONCTIONNEMENT:

Etape initiale : Le baladeur (3) est au point mort (P0).

LE CRABOTAGE S’EFFECTUE EN 2 TEMPS :

Etape 1 : (3) se déplace vers (1). (3) entraine (25) par 3

1
l’intermédiaire de la bille. 25
Les surfaces coniques entrent en contact. Il y a entrainement
par adhérence : (1), (25) et (2) tournent à la même vitesse.

1 3
Etape 2 : (3) poursuit sa translation vers (1). 25
La bille s’efface : Le crabotage s’effectue.
