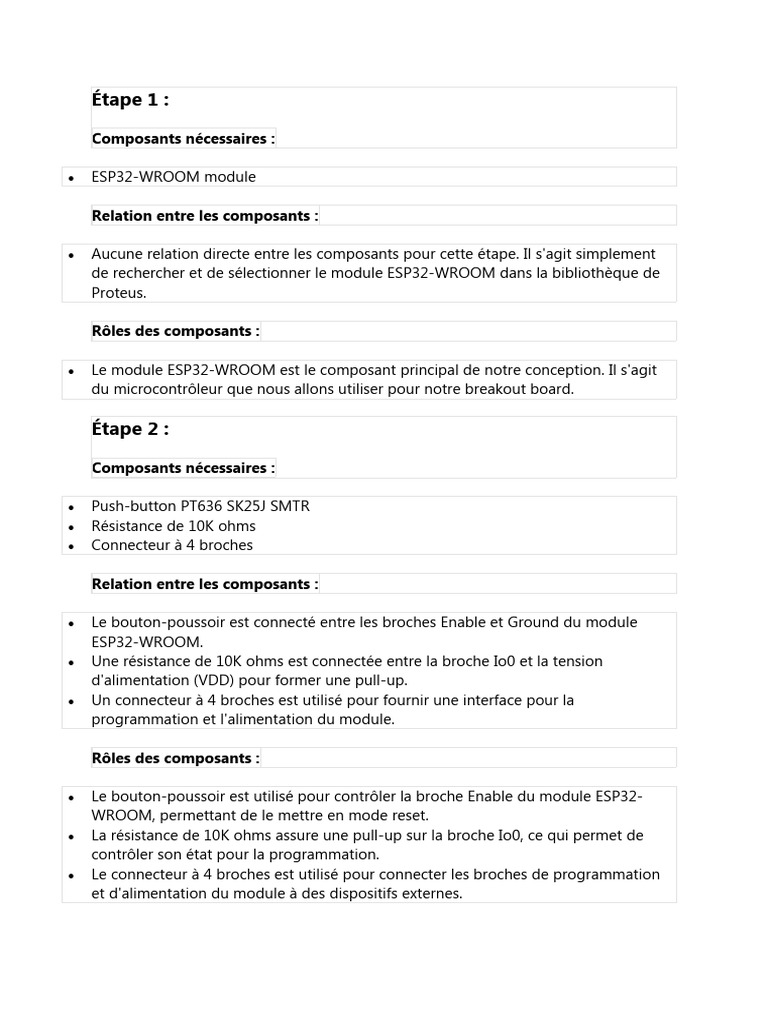

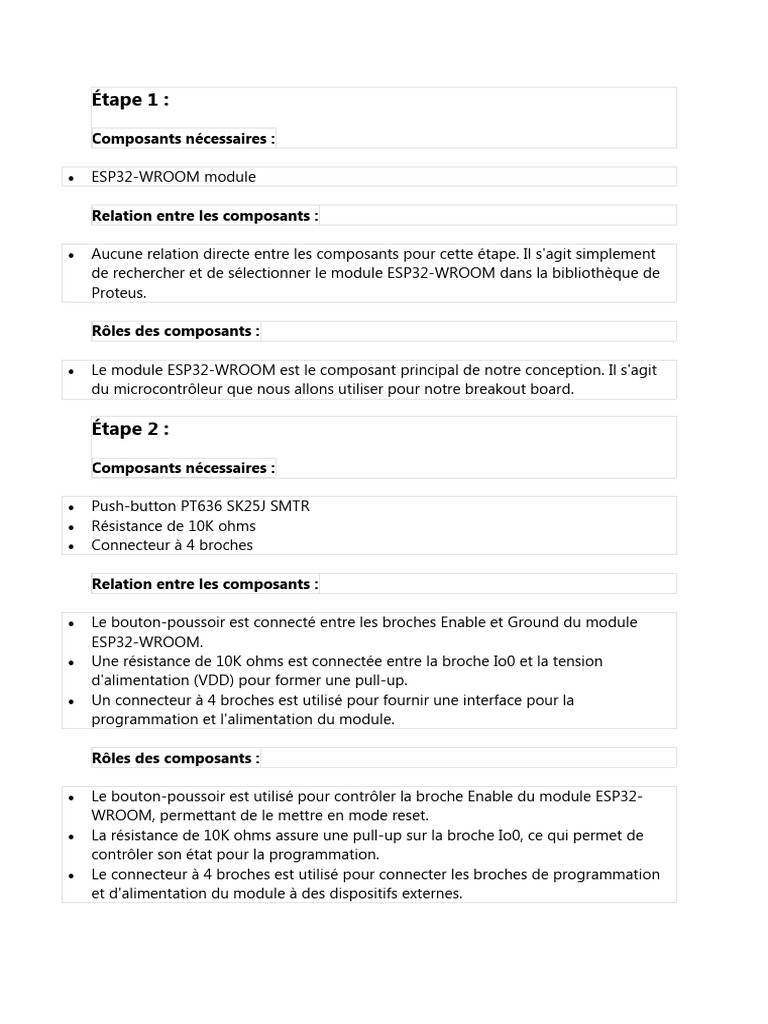

Étape 1 :

Composants nécessaires :

 ESP32-WROOM module

Relation entre les composants :

 Aucune relation directe entre les composants pour cette étape. Il s'agit simplement
de rechercher et de sélectionner le module ESP32-WROOM dans la bibliothèque de
Proteus.

Rôles des composants :

 Le module ESP32-WROOM est le composant principal de notre conception. Il s'agit

du microcontrôleur que nous allons utiliser pour notre breakout board.

Étape 2 :

Composants nécessaires :

 Push-button PT636 SK25J SMTR

 Résistance de 10K ohms
 Connecteur à 4 broches

Relation entre les composants :

 Le bouton-poussoir est connecté entre les broches Enable et Ground du module

ESP32-WROOM.
 Une résistance de 10K ohms est connectée entre la broche Io0 et la tension
d'alimentation (VDD) pour former une pull-up.
 Un connecteur à 4 broches est utilisé pour fournir une interface pour la
programmation et l'alimentation du module.

Rôles des composants :

 Le bouton-poussoir est utilisé pour contrôler la broche Enable du module ESP32-

WROOM, permettant de le mettre en mode reset.
 La résistance de 10K ohms assure une pull-up sur la broche Io0, ce qui permet de
contrôler son état pour la programmation.
 Le connecteur à 4 broches est utilisé pour connecter les broches de programmation
et d'alimentation du module à des dispositifs externes.
 Étape 3 :

Composants nécessaires :

 Quatre terminaux BIDIR

Relation entre les composants :

 Deux terminaux sont connectés aux broches TX et RX du module ESP32-WROOM,

tandis que les deux autres sont connectés aux broches correspondantes du
connecteur à 4 broches.

Rôles des composants :

 Les terminaux BIDIR sont utilisés pour fournir une interface UART bidirectionnelle
entre le module ESP32-WROOM et un dispositif de programmation externe.

Étape 4 :

Composants nécessaires :

 Régulateur de tension LM1117

 Diode LED (LTST-C191KRKT)
 Résistance de 300 ohms
 Condensateur de 10uF
 Condensateur de 47uF
 Indicateur de tension TBLOCK-l2

Relation entre les composants :

 Les composants sont connectés conformément à la conception du schéma électrique

pour fournir une alimentation stable et des indicateurs visuels de l'état de
l'alimentation.

Rôles des composants :

 Le régulateur de tension LM1117 régule la tension d'entrée pour fournir une tension
stable au module ESP32-WROOM.
 Les diodes LED et les résistances sont utilisées comme indicateurs visuels pour
l'alimentation et d'autres indicateurs.
 Les condensateurs sont utilisés pour filtrer le bruit et fournir une alimentation propre
et stable au module.
 Étape 5 :

Composants nécessaires :

 Connecteur SIL à 10 broches

 Connecteur SIL à 18 broches
 Connecteur SIL à 6 broches

Relation entre les composants :

 Chaque connecteur est connecté aux broches respectives du module ESP32-WROOM,

qui n'ont pas encore été connectées dans les étapes précédentes.

Rôles des composants :

 Les connecteurs fournissent une interface pour connecter d'autres composants ou

modules à des broches spécifiques du module ESP32-WROOM, permettant une
extension et une connectivité supplémentaires.

1. LM1117LD-3,3 : Ce composant est un régulateur de tension linéaire qui abaisse la

tension d'entrée pour fournir une tension de sortie régulée de 3,3 V. Il est connecté à
l'alimentation externe et régule la tension d'entrée pour alimenter l'ESP32.
2. TBLOCK-12 : Ce composant est un support pour connecter une source
d'alimentation externe à la carte ESP32. Il est généralement utilisé pour connecter
une batterie ou un adaptateur secteur.
3. Condensateurs de 10 uF et 47 uF : Ces condensateurs sont utilisés pour filtrer le
courant d'entrée du régulateur de tension LM1117LD-3,3 et fournir une alimentation
stable à l'ESP32.
4. Résistance de 300 ohms : Cette résistance est utilisée pour limiter le courant dans le
circuit et protéger les composants.
5. LED (LTST-C191KRKT) : Cette LED est utilisée pour indiquer l'état du circuit ou de
l'ESP32. Elle peut être utilisée pour indiquer l'alimentation, l'activité du réseau ou
d'autres états.
6. ESP32 : Ce composant est le microcontrôleur principal de la carte. Il est utilisé pour
exécuter le code et gérer les entrées et sorties du circuit.
7. Divers connecteurs (-O, CONN-SIL10, CONN-SIL18) : Ces connecteurs sont utilisés
pour connecter d'autres composants ou cartes à la carte ESP32. Ils peuvent être
utilisés pour connecter des capteurs, des actionneurs ou d'autres périphériques.
8. Diverses résistances et diodes (i033, io34, i035, etc.) : Ces composants sont utilisés
pour protéger les entrées et sorties du circuit et pour fournir des résistances de pull-
up ou pull-down.
9. Condensateur de 0,047 uF (C1) : Ce condensateur est utilisé pour filtrer les signaux
numériques et analogiques entrants et sortants de l'ESP32.
10. D1 : Ce composant est un diode de protection inverse qui protège l'ESP32 contre les
tensions inverses.
