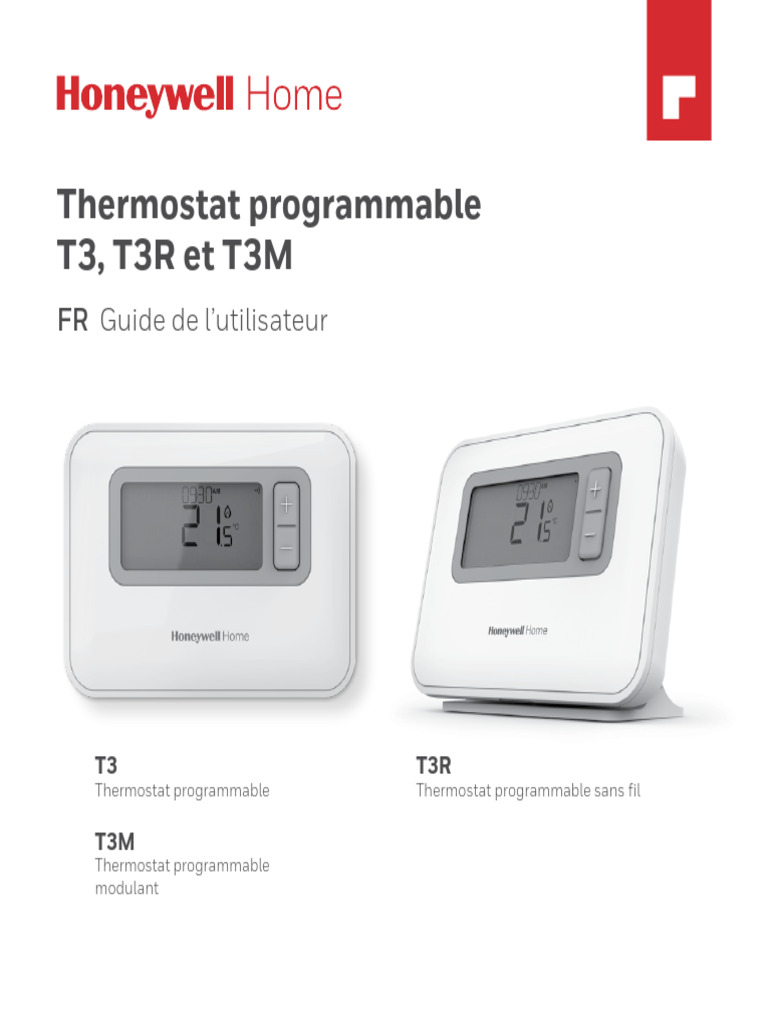

Thermostat programmable

T3, T3R et T3M

FR Guide de l’utilisateur

T3 T3R
Thermostat programmable Thermostat programmable sans fil

T3M
Thermostat programmable
modulant
Sommaire
1) Interface du thermostat..........................................................................3
Aperçu de l’écran et des boutons..............................................3
Icônes d’état.........................................................................................4
Menu et icônes de navigation.....................................................4
Navigation dans le menu..............................................................4
2) Menu.................................................................................................................5
Planning de chauffage...................................................................5
Modifier la programmation...............................................................5
Copier la programmation..................................................................7
Supprimer la période.........................................................................7
Réglages (date et heure)...............................................................8
(3) Mode de fonctionnement.................................................................. 11
Fonctionnement automatique (AUTO)............................... 11
Remplacement temporaire............................................................. 11
Remplacement minuté +1 h............................................................ 11
Fonctionnement manuel (MAN)............................................. 12
Remplacement permanent............................................................. 12
Mode attente (avec protection contre le gel)................... 13
4) Verrouillage du clavier.......................................................................... 14
5) Optimisation.............................................................................................. 15
6) Changement des piles (T3 et T3R uniquement)..................... 16
7) Montage sur socle et mural (T3R uniquement)...................... 17
8) Boîtier récepteur sans fil (T3R uniquement)............................. 19
9) Résolution des problèmes.................................................................. 20
2
 1 Interface du thermostat
Aperçu de l’écran et des boutons
1 2 3 4 5 6 7 8 9 10

1030
16 11
15

14 13 12

1 Menu de 6 Demande de 12 Bouton droit

programmation chauffage 13 Bouton central
2 Menu Paramètres 7 Optimisation 14 Bouton gauche
3 Alerte 8 Piles faibles 15 Période de
4 Température ambiante 9 Signal sans fil (T3R) programmation
5 Heure actuelle 10 Verrouillage du clavier 16 Jour
11 Ajuster Température

3
Icônes d’état
Remplacement de température activé : affiché si la

température programmée a été réglée manuellement.
Piles faibles : l'alimentation a atteint environ 10 % (voir la section

Changement des piles, page 16).
Demande de chauffage : la température de la pièce est inférieure

au point de consigne - indiquant qu'il y a une demande de
chaleur (une activité de la chaudière peut se produire).
Optimisation activée : ne s’affiche que si l’optimisation a

été activée dans les paramètres de l’installateur.
Remplacement 1 heure activé : le remplacement temporaire

a été défini pour une heure.
Signal sans fil : le thermostat (T3R uniquement) est connecté

au boîtier récepteur.

Menu et icônes de Navigation dans le menu

navigation
MENU Options et réglages de votre
thermostat :
Planning de chauffage
Paramètres (date et heure)
Retour : Retour à l’écran / au
 Appuyez sur
menu précédent.
Confirmer : Confirmer un
changement ou une sélection.
Mode attente : Active ou
désactive le chauffage.
4
Appuyez sur le bouton MENU pour
accéder au menu principal.
Appuyez sur les boutons ou pour
sélectionner un élément du menu -
l’élément sélectionné clignotera.
pour confirmer la
sélection.
Appuyez sur ou pour ajuster un réglage,
et appuyez sur pour enregistrer
le changement ou accéder à la sélection
suivante, ou appuyez sur pour
retourner à la sélection précédente.
 2 Menu

Planning de chauffage
Votre thermostat est fourni avec le planning suivant par défaut. Suivez
les étapes suivantes pour ajuster le planning programmé.

P1 P2 P3 P4

Jours 1 à 7 6:30 8:00 18:00 22:30

(lundi au dimanche) 21 °C 16 °C 21 °C 16 °C

Modifier la programmation
1 Appuyez sur MENU pour 2 Appuyez sur ou pour
accéder au menu principal. sélectionner le menu du planning
et appuyez sur

1030 prog

5
3 Appuyez sur ou pour sélectionner le 4 Appuyez sur ou pour sélectionner la
jour à ajuster et appuyez sur période à ajuster et appuyez sur

TUE 0640

5 Appuyez sur ou pour ajuster 6 Appuyez sur ou pour ajuster la

l'heure et appuyez sur température et appuyez sur

0650 0650

7 Répétez ces étapes pour effectuer des ajustements aux périodes et jours restants - ou
appuyez sur pour enregistrer les changements et retourner à l’écran d’accueil.

6
Copier la programmation
1 Appuyez sur ou pour choisir le
jour à partir duquel vous voulez
copier la programmation, puis
appuyez sur COPIE
2 Appuyez sur ou pour choisir le
jour vers lequel vous voulez copier la
programmation, puis appuyez sur

TUE to

Supprimer la période
1 Accédez à la journée et sélectionnez 2 Appuyez et maintenez enfoncée la
la période à supprimer. touche pendant 3 secondes,
puis appuyez sur

0640 ----

3 secondes
3 Répétez les étapes 1 et 2 pour activer la période à nouveau.

7
 Réglages (date et heure)

1 Appuyez sur MENU pour 2 Appuyez sur ou pour sélectionner

accéder au menu principal. le menu des paramètres SET,
puis appuyez sur

1030 set

3 Appuyez sur pour sélectionner 4 Appuyez sur ou pour régler

YEAR (ou sur pour avancer à MONTH) l'année et appuyez sur

year year

8
5 Appuyez sur pour sélectionner 6 Appuyez sur ou pour régler le
MONTH (ou sur pour avancer à DAY) mois et appuyez sur

mnth mnth

7 Appuyez sur pour sélectionner 8 Appuyez sur ou pour régler le

DAY (ou sur pour avancer à HOUR) jour et appuyez sur

day day

9
9 Appuyez sur pour sélectionner 10 Appuyez sur ou pour régler
HOUR (ou sur pour avancer à MINUTE) l'heure et appuyez sur

hour hour

11 Appuyez sur pour sélectionner 12 Appuyez sur ou pour régler les

MINUTE, puis appuyez sur minutes et appuyez sur

mins mins

13 Appuyez sur pour quitter les paramètres et revenir à l’écran d’accueil

10
 3 Mode de fonctionnement
Fonctionnement
automatique
Durant l’utilisation normale, votre
thermostat suivra le planning
programmé - indiqué par l'icône
210
Remplacement temporaire
Appuyez sur ou régler la nouvelle
température désirée. Le planning
programmé reprendra lors du prochain
point de consigne programmé.
.
235
Remplacement minuté +1 h
Appuyez sur pour un remplacement
minuté de 1 heure. Appuyez sur à
nouveau pour annuler.
235
11
 Fonctionnement Remplacement permanent
manuel Appuyez sur ou pour régler la
température de consigne. Cette
La température de consigne est suivie en
température est réglée jusqu'à ce qu'elle
permanence - indiqué par l'icône .
soit modifiée manuellement à nouveau.

210 235

12
 Mode attente (avec protection contre le gel)
Economisez de l'énergie en arrêtant le chauffage quand cela n'est pas nécessaire,
par exemple durant les mois chauds de l'été, ou quand les portes et les fenêtres
sont ouvertes pendant de longues périodes. Si la température descend à 5 °C, le
chauffage va redémarrer afin d'empêcher que les tuyaux de chauffage ne gèlent.
1 Appuyez sur pour arrêter le chauffage - L'écran affichera OFF
2 Appuyez sur à nouveau pour redémarrer le chauffage - L'écran affichera ou

off

13
 4 Verrouillage du clavier
Verrouiller
Appuyez sur les boutons gauche et
droit pendant 5 secondes. L’écran
affiche l'icône et (en fonction
des paramètres de l’installateur), le
thermostat permettra une utilisation
limitée du clavier, voire aucune.
Déverrouiller
Lorsque le clavier est verrouillé (indiqué
par l'icône ), appuyez sur les boutons
gauche et droit pendant 5 secondes
pour restaurer la fonctionnalité
complète du clavier du thermostat.

210 210

5 secondes 5 secondes

14
 5 Optimisation

Optimisation
Votre thermostat a des fonctions d’optimisation qui visent à économiser de l’énergie tout en
maintenant des niveaux de confort adéquats. Le thermostat affiche durant la période
d'optimisation s'il est réglé. L'optimisation est désactivée par défaut. Consultez les
instructions sur le guide d’installation sur la façon de l’activer.
• Départ optimum apprend combien de temps il faut pour que votre maison parvienne
à une température définie, puis allume le chauffage un peu avant pour obtenir cette
température au moment programmé.
• Départ retardé économise de l'énergie en retardant légèrement le démarrage
du chauffage en fonction de la différence entre la température réglée et celle de
la pièce. Plus ces températures sont proches, plus le départ sera retardé.
• Arrêt optimum économise de l'énergie en s'éteignant un peu avant l'heure programmée.
Si votre maison est à la bonne température, vous ne remarquerez pas l'effet sur la
température, mais vous pourriez voir une différence sur votre facture de chauffage.

15
 6 Changement des piles
(T3 et T3R uniquement)
Le thermostat est alimenté par deux piles
AA, bien qu'une icône de pile ne soit pas
affichée sur l'affichage durant l'utilisation
normale. La seule fois que vous voyez
l'icône de pile est quand leur tension baisse.
• est affichée quand la puissance des
piles a atteint environ 10 % - vous devez
alors être prêt à les changer bientôt.
• + clignotera quand la puissance
des piles est devenue très faible - vous
devez les changer immédiatement pour
vous assurer qu'il n'y a pas d'interruption
dans votre système de chauffage.
• Remplacez les deux piles alcalines
1,5 V LR6 AA uniquement - qui devraient
durer environ 2 ans selon l'utilisation du
thermostat.

Aidez à protéger l'environnement en recyclant les piles

usagées conformément aux réglementations locales.

16
 7 Montage sur socle et mural
(T3R uniquement)
Socle

17
Montage mural

18
 8 Boîtier récepteur sans fil (T3R uniquement)
Le thermostat T3R communique sans fil avec le boîtier récepteur qui
est câblé à la chaudière. Si le thermostat perd la communication sans
fil ou devient défectueux, la chaudière peut être allumée ou éteinte
manuellement en utilisant le bouton sur le boîtier récepteur.
• est affiché sur le thermostat quand le signal sans fil est bon -
La DEL du boîtier récepteur sera affichée en VERT.
• + clignotera sur le thermostat quand le signal sans fil est
perdu - La DEL du boîtier récepteur clignotera en ROUGE.
• Si la communication est perdue, déplacez le thermostat vers un autre
emplacement pour essayer de restaurer la communication.

Pour passer outre manuellement la chaudière en utilisant le boîtier récepteur :

1. Appuyez sur le bouton une fois pour mettre la chaudière
sous ou hors tension. Le bouton DEL devrait :
-- S'afficher en VERT quand la chaudière est en marche.
-- Être éteint quand la chaudière est éteinte.

Appuyez sur le bouton une fois pour

activer / désactiver la chaudière
(attendez au moins 3 s entre
chaque pression sur le bouton).
 e pas appuyer sur le petit
N
« bouton » reset. Ceci supprimera la
liaison entre le contrôleur et le boîtier
relais placé à côté de la chaudière et
désactivera le système de chauffage.

19
 9 Résolution des problèmes
Si vous rencontrez des difficultés avec votre thermostat, essayez ces suggestions.
La plupart des problèmes peuvent être corrigés rapidement et aisément.

Tous modèles
L’écran est vide Remplacez les piles (T3 et T3R uniquement).
Vérifiez que la chaudière OpenTherm est alimentée
(T3M uniquement).
Contactez l’installateur.
Le thermostat Les piles ont moins de 10 % de la puissance et doivent être
montre remplacées bientôt.
Le thermostat Les piles sont extrêmement faibles et doivent être remplacées
montre + immédiatement - voir ‘Remplacement des piles’.
Le thermostat La chaudière s'allume et s'éteint pendant qu'elle contrôle
montre que , mais la température, et parfois l'icône sera affichée quand la
la chaudière ne chaudière s'est éteinte.
s’allume pas. Si la chaudière ne s'allume pas après une longue période,
prenez contact avec votre installateur.
Le système de Vérifiez que la température réglée est supérieure à celle réelle
chauffage ne répond de la pièce.
pas aux ajustements Vérifiez que le système de chauffage est alimenté.
de température
Vérifiez que le boîtier récepteur est alimenté et que le
thermostat a un signal sans fil (T3R uniquement).
Le thermostat Le capteur de température de votre thermostat
montre + est défectueux, contactez votre installateur pour
le réparer ou remplacer le thermostat.

+ Rappel de service chaudière (Royaume-Uni uniquement).

La chaudière doit être entretenue. Veuillez contacter
votre propriétaire ou l’autorité locale du logement.

20
Thermostat T3R (sans fil) et boîtier récepteur uniquement
Le thermostat clignote +
et la DEL du boîtier récepteur
clignote en ROUGE.
Le thermostat clignote +
et la DEL du boîtier récepteur
est éteinte.
La DEL du boîtier récepteur
clignote en ORANGE.
Signal sans fil perdu - Déplacez le thermostat
pour essayer de restaurer la communication.
Vérifiez que le boîtier récepteur est alimenté en
appuyant sur le bouton pour mettre la chaudière
en marche.
Si le boîtier récepteur est alimenté, alors
qu’aucune donnée sans fil reliée n’est stockée -
Suivez la procédure de liaison dans le guide
d'installation ou contactez votre installateur.
Boîtier récepteur en mode liaison - il
temporisera de ce mode après 3 minutes.

Thermostat T3M (OpenTherm) uniquement

Une chaudière OpenTherm peut signaler des alertes au thermostat, ce qui peut
être utile lors d'un contact avec un installateur ou un technicien de maintenance.
Vous pouvez les afficher dans le menu des alertes de la chaudière ‘OpenTherm®’.
Description ID Code d'erreur Relevé d'OT
Demande d'intervention 001 01SR 0 = entretien non requis
1 = entretien requis
Faible pression d’eau 002 02WP 0 = pas de panne de pression d'eau
1 = panne de pression d'eau
Panne de gaz / de flamme 003 03GF 0 = pas de panne de gaz / de flamme
1 = panne de gaz / de flamme
Panne de pression d'air 004 04AF 0 = pas de panne de pression d'air
1 = panne de pression d'air
Température excessive de 005 05WT 0 = pas de température excessive de l'eau
l'eau 1 = température excessive de l'eau
Spécifique à un OEM 006 06OS Code spécifique du fabricant
de la chaudière

21
www.resideo.com Pays d’origine : Royaume-Uni

©2018 Resideo Technologies, Inc. Tous droits réservés. La marque déposée Honeywell Home est utilisée sous licence accordée par Honeywell International Inc.
