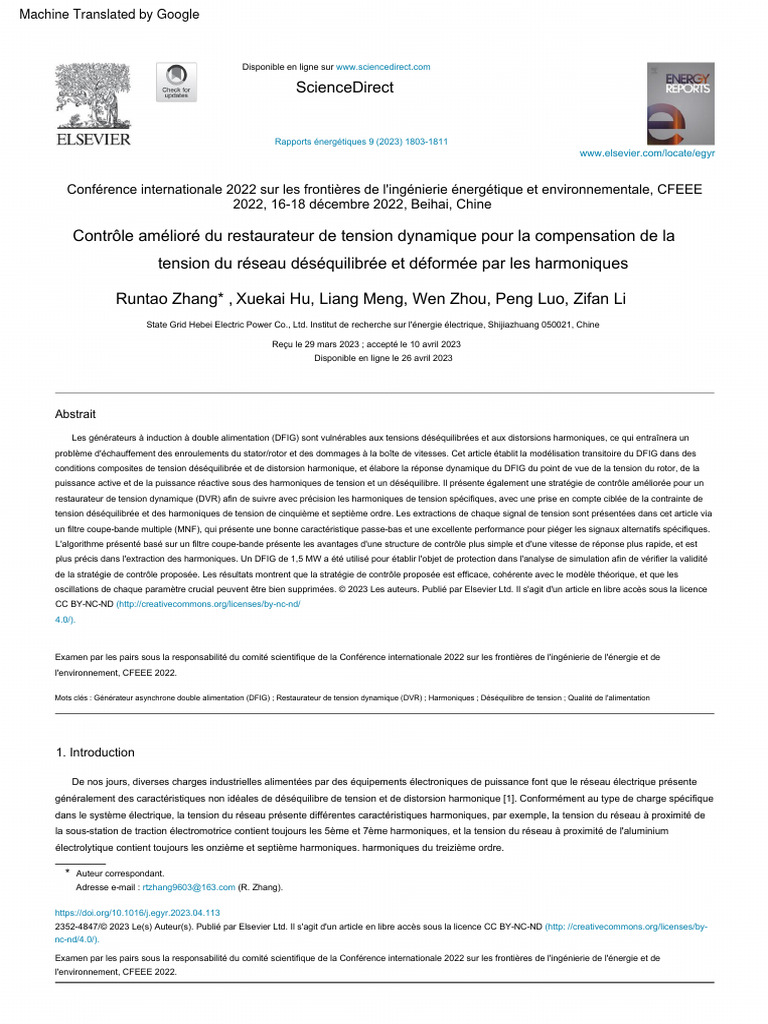

Contrôle amélioré du restaurateur de tension dynamique pour la compensation de la

tension du réseau déséquilibrée et déformée par les harmoniques

Runtao Zhang* , Xuekai Hu, Liang Meng, Wen Zhou, Peng Luo, Zifan Li
State Grid Hebei Electric Power Co., Ltd. Institut de recherche sur l'énergie électrique, Shijiazhuang 050021, Chine

Reçu le 29 mars 2023 ; accepté le 10 avril 2023

Disponible en ligne le 26 avril 2023

Abstrait
Les générateurs à induction à double alimentation (DFIG) sont vulnérables aux tensions déséquilibrées et aux distorsions harmoniques, ce qui entraînera un
problème d'échauffement des enroulements du stator/rotor et des dommages à la boîte de vitesses. Cet article établit la modélisation transitoire du DFIG dans des
conditions composites de tension déséquilibrée et de distorsion harmonique, et élabore la réponse dynamique du DFIG du point de vue de la tension du rotor, de la
puissance active et de la puissance réactive sous des harmoniques de tension et un déséquilibre. Il présente également une stratégie de contrôle améliorée pour un
restaurateur de tension dynamique (DVR) afin de suivre avec précision les harmoniques de tension spécifiques, avec une prise en compte ciblée de la contrainte de
tension déséquilibrée et des harmoniques de tension de cinquième et septième ordre. Les extractions de chaque signal de tension sont présentées dans cet article via
un filtre coupe­bande multiple (MNF), qui présente une bonne caractéristique passe­bas et une excellente performance pour piéger les signaux alternatifs spécifiques.
L'algorithme présenté basé sur un filtre coupe­bande présente les avantages d'une structure de contrôle plus simple et d'une vitesse de réponse plus rapide, et est
plus précis dans l'extraction des harmoniques. Un DFIG de 1,5 MW a été utilisé pour établir l'objet de protection dans l'analyse de simulation afin de vérifier la validité
de la stratégie de contrôle proposée. Les résultats montrent que la stratégie de contrôle proposée est efficace, cohérente avec le modèle théorique, et que les
oscillations de chaque paramètre crucial peuvent être bien supprimées. © 2023 Les auteurs. Publié par Elsevier Ltd. Il s'agit d'un article en libre accès sous la licence
CC BY­NC­ND (http://creativecommons.org/licenses/by­nc­nd/
4.0/).

Examen par les pairs sous la responsabilité du comité scientifique de la Conférence internationale 2022 sur les frontières de l'ingénierie de l'énergie et de
l'environnement, CFEEE 2022.

Mots clés : Générateur asynchrone double alimentation (DFIG) ; Restaurateur de tension dynamique (DVR) ; Harmoniques ; Déséquilibre de tension ; Qualité de l'alimentation

1. Introduction

De nos jours, diverses charges industrielles alimentées par des équipements électroniques de puissance font que le réseau électrique présente
généralement des caractéristiques non idéales de déséquilibre de tension et de distorsion harmonique [1]. Conformément au type de charge spécifique
dans le système électrique, la tension du réseau présente différentes caractéristiques harmoniques, par exemple, la tension du réseau à proximité de
la sous­station de traction électromotrice contient toujours les 5ème et 7ème harmoniques, et la tension du réseau à proximité de l'aluminium
électrolytique contient toujours les onzième et septième harmoniques. harmoniques du treizième ordre.

* Auteur correspondant.
Adresse e­mail : rtzhang9603@163.com (R. Zhang).

https://doi.org/10.1016/j.egyr.2023.04.113
2352­4847/© 2023 Le(s) Auteur(s). Publié par Elsevier Ltd. Il s'agit d'un article en libre accès sous la licence CC BY­NC­ND (http: //creativecommons.org/licenses/by­
nc­nd/4.0/).

Examen par les pairs sous la responsabilité du comité scientifique de la Conférence internationale 2022 sur les frontières de l'ingénierie de l'énergie et de
l'environnement, CFEEE 2022.
Machine Translated by Google

R. Zhang, X. Hu, L. Meng et al. Rapports énergétiques 9 (2023) 1803­1811

Les charges sensibles, telles que la fabrication de semi­conducteurs ou le générateur à induction à double alimentation (DFIG), sont
facilement affectées par le déséquilibre de tension et la distorsion harmonique [2,3]. Quant au DFIG, le déséquilibre de tension et d'harmoniques
entraînera d'énormes pulsations de couple électromagnétique (EM), un échauffement déséquilibré des enroulements du stator et du rotor et une
aggravation de l'impact des contraintes mécaniques du système d'entraînement mécanique du DFIG [4] . La situation s'aggrave lorsque
l'existence de pulsations de couple, de tension et de courant dans DFIG déclenche le système de protection, coupant le système de conversion
d'énergie éolienne (WECS) basé sur DFIG du réseau et entraînant des dommages au système d'entraînement mécanique de DFIG, même
coupure de courant. Pour éviter que les DFIG ne soient hors réseau, les normes relatives aux harmoniques et aux tensions déséquilibrées telles
que IEEE 519­2014 [5] et CEI 61000­2­2 [6] ont spécifié les exigences minimales de tenue pour les DFIG.

Du point de vue du DFIG, les réponses transitoires sous tensions et harmoniques déséquilibrées ont été analysées, et plusieurs solutions
ont été proposées sur la base de stratégies de contrôle et de régulateurs modifiés du convertisseur côté réseau et rotor du DFIG (GSC, RSC).
Alors que les solutions proposées ne conviennent qu’aux déséquilibres de tension et aux distorsions harmoniques modérés. Pendant ce temps,
les stratégies basées sur des filtres à coefficients complexes multiples (MCCF) compliquent l'ensemble du système de contrôle [7,8].

Avec le développement rapide de l'électronique de puissance [9], le restaurateur de tension dynamique (DVR) [10] et la stratégie de double
contrôle [11] fournissent un moyen matériel efficace pour améliorer la capacité de maintien basse tension du DFIG. Bien que les conceptions de
protection du DVR pour les DFIG sous tension déséquilibrée aient été étudiées dans la littérature [12, 13], les tensions harmoniques n'ont pas
été suffisamment prises en compte dans le contrôle du DVR. De plus, les cas extrêmes de tension de réseau déséquilibrée et de distorsion
harmonique n’ont pas été pris en compte dans la littérature. Visant à éliminer de manière ciblée l'influence de la tension déséquilibrée, des 5ème
et 7ème harmoniques, cet article présente une stratégie de contrôle améliorée pour le DVR, en considérant une méthode de décomposition des
composants de séquence pour l'extraction des signaux harmoniques et déséquilibrés. La méthode d'extraction des harmoniques est
principalement constituée de plusieurs filtres coupe­bande, pour proposer d'obtenir directement les composantes CC des composantes positives,
négatives, du 5ème et du 7ème ordre des tensions du réseau. Par rapport à la méthode typique existante telle que le contrôle basé sur un filtre
passe­bas [14], le contrôle basé sur un filtre passe­haut [15] ou MCCF [7,16], la méthode proposée présente les avantages d'une structure de
contrôle plus simple, vitesse de réponse plus rapide et précision de compensation plus élevée. Enfin, une simulation est réalisée sur la base
d'un système interfacé à un réseau infini DFIG, pour vérifier l'efficacité de la stratégie de contrôle dans des conditions de tension de distorsion.

2. Comportements DFIG sous tension

Le système étudié avec intégration du DVR est illustré à la Fig. 1. DFIG est en fait un générateur à induction et ses enroulements de stator
sont directement interfacés au réseau électrique. Le DFIG est donc vulnérable aux perturbations de tension. Compte tenu de la forte relation de
couplage entre le flux du stator et du rotor, l'apparition d'un déséquilibre de tension ou d'une distorsion harmonique entraînera d'énormes
oscillations du couple EM, du courant stator/rotor, de la tension du circuit intermédiaire et de la puissance de sortie.

Fig. 1. Structure du DFIG­WECS avec protection du DVR.

Les équations de la tension stator/rotor DFIG et de la liaison de flux sous le référentiel αβ stationnaire sont
respectivement représenté comme suit [17] :

(1)
{ Usαβ
Uraβ= =Rs
RrIsαβ
Iraβ++dψsαβ
dψraβ /dt
/dt − jωrψraβ
1804
Machine Translated by Google

R. Zhang, X. Hu, L. Meng et al. Rapports énergétiques 9 (2023) 1803­1811

(2)
{ ψsαβ
ψrαβ= =LsLm
Isαβ + Lm
Isαβ + LrIrαβ
Irαβ où U,
I, ψ, L et R représentent respectivement la tension, le courant, la liaison de flux, l'inductance et la résistance. Les indices « s » et « r » sont
utilisés pour différencier les variantes côté stator et côté rotor. Lm est l'inductance mutuelle. L'équation dynamique de la tension du rotor DFIG
peut être exprimée conformément aux équations. (1) et (2) comme [11] :

Urαβ = (Rr − jωrσ Lr)Iraβ + σ Lrd Iraβ /dt + Lm(Usaβ − Rs Isαβ − jωrψsαβ )/Ls (3)

2 où σ = 1−L m /Ls Lr . Sans DVR, la tension du réseau est égale à la tension aux bornes du DFIG, c'est­à­dire Ug = Us . Étant donné

que le DFIG est toujours interfacé au réseau électrique via un système triphasé à trois fils, il n'y a presque aucun composant homopolaire. Pour
simplifier l'analyse théorique, la phase initiale de la tension aux bornes du DFIG est considérée comme nulle, et le temps d'apparition de tous
les défauts est supposé nul. Considérant qu'un défaut asymétrique et une distorsion avec des composantes harmoniques d'ordre 5 et 7 se
produisent dans la tension du réseau à t = 0, la réponse dynamique de la tension du réseau avant et après t = 0 peut être exprimée comme suit :

t<0
(4)
Us+e
Et = Nous = { Utiliser jωstjωst + Us−e − jωst + Us5−e − j5ωst + Us7+e j7ωst t ≥ 0

où Us est l'amplitude de la tension nominale ; Us+, Us−, Us5− et Us7+ sont les amplitudes des composantes de tension positive, négative, 5e
et 7e séquence. Notez que le sens de rotation des composantes de tension de séquence négative et de séquence 5 est inverse des
composantes de tension de séquence positive et de séquence 7 [18]. D'après l'équation. (2), le vecteur spatial en régime permanent de la liaison
de flux statorique avant et après t = 0 peut être exprimé sous le cadre de référence αβ stationnaire en négligeant la résistance statorique Rs
comme [19] :
jōst t<0
e jōs
Nous+ Us− Us5− Us7+ (5)
e juste + e − jost + e − j5ωst + et j7ωst t≥0
ψsαβ,stationnaire = ∫ Usαβ dt = { Us jωs − jωs − j5ωs j7ωs

En supposant que les enroulements du rotor sont en circuit ouvert, l'équation dynamique du flux statorique peut être dérivée des équations. (1)
et (2) :

dψsαβ /dt = Usαβ − Rsψsαβ /Ls (6)

De l’équation. (6), les composantes positive, négative, 5ème et 7ème de la tension du rotor peuvent être dérivées comme suit :
Lm Lm juste
Urαβ+ = (Usαβ+ − jωrψsαβ+) = [sUs+e − (1 − s)(Us − Us+)e−t/τs ] (7)
Ls Ls
Lm
[(2 − s)Us−e − jωst −t/τs
Urαβ− = − (1 − s)Us−e ] (8)
Ls
Lm 6 − s 1 − s
Urαβ5− = [( − ( )Us5−e − j5ωst −t/τs )Us5−e ] (9)
Ls 5
Lm 6 + s j7ωst 5s−
1 −t/τs − (
Urαβ7+ = [( )Nous7+e )Nous7+e ] (dix)
Ls 7 7

où τs = Ls/Rs . En convertissant Urαβ dans le référentiel du rotor, la tension du rotor peut être exprimée comme suit :
r Lm −t/
Tu = [A1ept + A2e − j(2−s)ωst
jωsli + A3e − j(6−s)ωst j(6+s)ωst
+ A4e + A5e − jωrt C'est
τs ] (11)
Ls
es un Rab

où A1 = sUs+, A2=(2−s)Us−, A2=(2−s)Us−, A3=[(6−s)/5]Us5−, A4=[(6+s)/7] Us7+, A5 = B1 + B2 + B3, B1=−(1−s)(Us − Us+), B2=−[(1−s)/5]Us5−,
B3=−[s−1)/7] Us7+, ωsli p = ωs −ωr . s = (ωs−ωr)/ ωs représente le glissement.

Éq. (11) affirme qu'en fonctionnement normal en négligeant le courant du stator et du rotor, l'amplitude de la tension du rotor est
proportionnellement positive à la composante A1. Étant donné que le glissement s fonctionne toujours dans la plage de (−0,2, 0,2), l'amplitude
en régime permanent de la tension du rotor est faible. Dans des conditions de tension déséquilibrée avec une distorsion de tension harmonique
de 5e et 7e, il existe cinq composantes de tension du rotor, dont quatre composantes CA oscillant continuellement avec les amplitudes de A1,
A2, A3 et A4 respectivement, et tournant avec la vitesse angulaire de −(2 −s) ωs , −(6−s)ωs et (6+s)ωs , respectivement ; et une composante
ωr . alternative qui décroît régulièrement avec le stator ωsli p, la constante de temps τs , avec l'amplitude de A5 et la vitesse angulaire de
Étant donné que les coefficients de chaque composante alternative déformée [(2−s), (6−s)/5 et (6+s)/7] sont beaucoup plus grands que le
coefficient de la ou des composantes fondamentales, même de petits déséquilibres ou tensions harmoniques peut provoquer des oscillations
élevées de la tension du rotor.
1805
Machine Translated by Google

R. Zhang, X. Hu, L. Meng et al. Rapports énergétiques 9 (2023) 1803­1811

3. Stratégie de contrôle améliorée du DVR

La structure du DVR est représentée sur la figure 1. Le DVR est essentiellement un filtre de puissance active de type série interfacé entre le DFIG
et le réseau électrique, et est installé devant le terminal du DFIG. Un stockage d'énergie à réponse rapide peut être fourni du côté CC du DVR, tel qu'un
supercondensateur ou un stockage d'énergie magnétique supraconducteur [20]. La relation entre la tension du réseau Vg, la tension aux bornes DFIG
Vs et la tension d'injection DVR VDV R peut être exprimée comme suit :

DANS
DVR = Vg − Vs (12)

Pour que le contrôleur DVR suive avec précision la tension déséquilibrée et la distorsion harmonique, il est nécessaire de
extraire avec précision les composantes CC de chaque trame de référence pour le suivi du signal.
La relation entre les cadres de référence (dq+ ), (dq− ), (dq5− ) et (dq7+ ) est illustrée sur la figure 2 (a). Selon
Fig. 2 (a), la tension aux bornes DFIG peut être exprimée comme suit :
++++++ 5− 7+
DANS =V +V +V +V =V + V − e gdq − j2ωgt + V e gdq5− 5−− j6ωgt + V j6ωgt de gdq7+ (13)
gdq+ gdq− gdq5− gdq7+ gdq+ gdq−
+ 7+ j8ωgt
Dans ­ = V− + V− + V− + V− = V e gdq j2ωgt + V − + V e gdq5− − j4ωgt + V (14)
gdq+ gdq− gdq5− gdq7+ gdq+ 5− 5− 5− 5− 5− gdq− et
+ 5− gdq7+ 7+j12ωgt
=V +V +V +V = j6ωgt + V − +
j4ωgt + V (15)
Vgdq+ gdq5− 5− Vgdq7+
DANS
gdq gdq+ gdq− gdq5− gdq7+ 7+ 7+ 7+ 7+ 7+
C'est C'est C'est

gdq−
+ 7+
=V +V +V +V = V e gdq+ − j6ωgt + V − e gdq− − j8ωgt + V e gdq5− − j12ωgt + (16)
gdq gdq+ gdq− gdq5− gdq7+
DANS
Vgdq7 +

Fig. 2. (a) Relation spatiale entre les trames αβ, (dq+), (dq−), (dq5−) et (dq7+) . (b) MNFC pour l’extraction des composants DC de chaque séquence. (c) Stratégie
de contrôle du DVR basée sur MNFC.

Selon [17], les composantes continues de chaque séquence dans la tension du réseau peuvent être extraites. Les composantes DC sous la trame
+
des signaux de tension directe V gdq+ (dq+ ) peuvent être obtenues en filtrant les 2ème et 6ème AC
vagues; les composantes continues négatives V − peuvent être obtenues en piégeant les 2e, 4e et 8e signaux alternatifs ; le gdq du 5ème ordre−
5−
Composants CC V gdq5 peut être obtenu en piégeant les 4ème, 6ème et 12ème signaux AC ; les composantes CC du 7ème ordre peuvent être
7+
Vgdq7 + obtenues en piégeant les 6ème, 8ème et 12ème signaux AC. Pour piéger les signaux indésirables de chaque trame de référence, un contrôle
basé sur des filtres multi­notch (MNFC) est proposé. MNFC combine plusieurs filtres coupe­bande en série avec une fréquence de coupure spécifique
+ 5− 7+
pour extraire les huit composantes DC VV − de gdq+ , gdq− , V et V gdq5− ,
gdq7+
+ 5− 7+
V V− V et V Les conceptions détaillées des filtres coupe­bande sont décrites comme suit :
gdq , gdq , gdq , gdq .
(1) La fonction de transfert du filtre coupe­bande adopté avec un gain de 0 dB est exprimée comme suit :
22+ωs
s
GN F (s) = (17)
2s + 2ωcωs + ω2 s

où ωc est la fréquence d'encoche permettant d'ajuster la bande passante du filtre. À partir de (17), les fonctions de transfert pour les 2ème, 4ème,
6ème, 8ème et 12ème signaux AC sont représentées comme suit :
s 2+(nωs)
Gn(s) = n = 2, 4, 6, 8, 12 (18)
2 s 2+2nωcωs+(nωs) 2

(2) Selon les équations. (13) (16), le schéma des filtres coupe­bande multiples conçus est représenté sur la figure 2 (b).
Les fonctions de transfert complètes des filtres coupe­bande multiples pour les extractions de composantes continues des trames de référence (dq+ ),
(dq− ), (dq5− ) et (dq7+ ) sont dérivées comme suit : Gdq+ (s)

= G2(s)G6( s) (19)

Gdq− (s) = G2(s)G4(s)G8(s) (20)

1806
Machine Translated by Google

R. Zhang, X. Hu, L. Meng et al. Rapports énergétiques 9 (2023) 1803­1811

Gdq5− (s) = G4(s)G6(s)G12(s) (21)

Gdq7+ (s) = G6(s)G8(s)G12(s) (22)

Les diagrammes de Bode des Gdq+(s), Gdq−(s), Gdq5−(s) et Gdq7+(s) sont représentés sur la figure 3. La figure 3 illustre que le filtre coupe­
bande multiple de chaque séquence a une bonne caractéristique passe­bas et une excellente performance dans le piégeage des signaux AC
spécifiques. En prenant Gdq+(s) comme exemple [Fig. 3(a)], il ne présente aucun gain (0 dB) au signal DC mais diminue les composants de 2e
et 6e fréquence à des niveaux extrêmement bas. D'après (13), le signal de commande V via la fonction de transfert Gdq+(s). De cette façon,
l'autre gdq+ + peut être obtenu en traitant le V gdq +
5− 7+ et V
Composantes DC V − gdq− , V gdq5− , gdq7+ peut également être obtenu pour un contrôle précis par les contrôleurs PI.

Fig. 3. Diagrammes de Bode des Gdq+(s) (a), Gdq−(s) (b), Gdq5−(s) (c) et Gdq7+(s) (d).

(3) La stratégie de contrôle du DVR basée sur MNFC est illustrée à la figure 2 (c). Le contrôleur contient quatre régulateurs, 7+ et 8 signaux
+ 5− de
tension sont disponibles pour le contrôle, c'est­à­dire VV − V et V La référence gdq+ , gdq− , gdq5− , gdq7+ . 5− V gdq5− ,
signaux du V gdq+ + fait référence à l'amplitude de la tension nominale du réseau, alors que les signaux de référence de V −gdq− ,
7+ sont égaux à zéro.
et
Vgdq7 +

4. Simulations et analyses

Un modèle de simulation est établi conformément à la figure 1. Le DFIG adopte des stratégies de contrôle vectoriel traditionnelles dans les
convertisseurs côté rotor et côté réseau, et le DVR utilise le MNFC proposé pour garantir une alimentation en tension premium du DFIG. La
tension et la puissance nominales du DFIG sont respectivement de 690 V et 1,5 MW, et la fréquence de fonctionnement du réseau électrique
est de 60 Hz. D'autres paramètres du DFIG sont présentés en annexe.
Les paramètres du défaut déséquilibré et de l'injection d'harmoniques sont réglés comme suit : (1) À t = 0,2
s, les tensions harmoniques du 5ème (300 Hz) et du 7ème ordre (420 Hz) sont injectées avec l'amplitude
de 0,20 pu et 0,14 pu, respectivement.
(2) À t = 1,5 s, un défaut monophasé à la terre (1LG) d'une profondeur de 80 % se produit du côté de la source d'alimentation.
1807
Machine Translated by Google

R. Zhang, X. Hu, L. Meng et al. Rapports énergétiques 9 (2023) 1803­1811

4.1. Comportements DFIG sans protection

Les réponses des paramètres (tension du réseau, couple EM, tension du circuit intermédiaire, tension du rotor et courant du rotor)
sous le défaut composé adopté sans schéma de protection sont illustrées à la Fig. 4. De plus, pour illustrer clairement l'oscillation de
chaque paramètre crucial, les spectres harmoniques sont illustrés à la figure 5.

Fig. 4. Réponses de la tension du réseau, du couple EM, de la tension du circuit intermédiaire, de la tension et du courant du rotor, ainsi que de la puissance active et réactive en cas
de perturbation de tension sans protection.

Fig. 5. Spectre harmonique des paramètres cruciaux sans protection. (a) Spectre harmonique de la tension du réseau à t = 0,5 s. (avant JC)
Spectre harmonique de la puissance active et réactive à t = 2,5 s. (d f) Spectre harmonique du courant du rotor à t = 0,5 s, 1,5 s et 2,5 s.

Comme illustré, sous la distorsion harmonique de 5e et 7e tension, les puissances active et réactive contiennent principalement la
composante harmonique de 6e, et il y a principalement des composantes harmoniques de fréquence de 348 Hz et 372 Hz dans la
tension du rotor DFIG. Lorsque le défaut asymétrique se produit à t = 1,5 s, le facteur de déséquilibre atteint 34,97 %, le facteur de
déséquilibre étant le rapport entre la composante inverse et la composante directe de la tension.
D'après la figure 5 (a), l'interaction de la tension déséquilibrée et des composantes harmoniques de tension de fréquence de 300 Hz et
420 Hz génère principalement les fréquences 120 Hz (2e ordre), 240 Hz (4e ordre), 360. ­Composantes harmoniques Hz (ordre 6) et
480 Hz (ordre 8) en puissance active et réactive. Comme les composantes harmoniques de 720 Hz (ordre 12) de la puissance active
et réactive sont générées par les composantes harmoniques de tension relativement petites de 5e et 7e, son amplitude est beaucoup
plus petite que les 2e, 4e, 6e et 8e harmoniques et peut être ignorée. dans le spectre harmonique.
Comme illustré sur la figure 5 (b), lorsque le défaut asymétrique se produit dans des conditions harmoniques de tension d'ordre 5 et 7,
une composante de 72 Hz apparaîtra dans la tension du rotor DFIG. En outre, il y a des composants de 132 Hz [−(2−s) ωs], 348 Hz
[(6+s) ωs] et 372 Hz [−(6−s) ωs] dans la tension du rotor DFIG. Au fil du temps, l'amplitude du 72 Hz
1808
Machine Translated by Google

R. Zhang, X. Hu, L. Meng et al. Rapports énergétiques 9 (2023) 1803­1811

le composant se désintègre et la vitesse d'atténuation dépend de la constante de temps du stator τs . La régularité de variation de
l'amplitude et de la fréquence est cohérente avec l'équation. (11).
De plus, en cas de défaut asymétrique, les valeurs maximales du courant du rotor, de la tension du bus CC et du couple EM dépassent
les valeurs maximales autorisées (2,0 pu, 1,2 pu et 2,0 pu, respectivement). Ces paramètres dépassés entraîneront des dommages à la boîte
de vitesses et la déconnexion du WECS, et l'oscillation harmonique à haute fréquence entraînera un problème d'échauffement du stator et du
rotor, affectant la durée de vie du DFIG.

4.2. Comportements DFIG avec DVR et MNFC

Les réponses aux paramètres du DFIG avec la protection du DVR et le MNFC amélioré sont illustrées à la Fig. 6, et le
L'analyse du spectre harmonique est illustrée à la figure 7.

Fig. 6. Réponses de la tension d'injection du DVR, du couple EM, de la tension du circuit intermédiaire, de la tension et du courant du rotor, de la puissance active et réactive de
sortie DFIG et de la puissance active et réactive d'absorption du DVR en cas de perturbation de tension avec la protection du DVR.

Comme illustré, avec le MNFC proposé, le DVR a une réponse rapide à la tension déséquilibrée et aux harmoniques de tension spécifiques
des 5e et 7e ordres. Le facteur de déséquilibre maximum peut être limité de 34,97 % à 4,09 %, ce qui apparaît lors de l'apparition du défaut
asymétrique dans toute la condition transitoire. Tous les paramètres cruciaux (couple EM, tension du bus CC, courant et tension du rotor) du
DFIG peuvent être limités dans leurs valeurs maximales disponibles, et seules de petites fluctuations sont générées lorsque le défaut 1LG se
produit. Les oscillations de la puissance active et réactive de la sortie DFIG peuvent également être supprimées via le réglage du DVR avec
MNFC.
Par rapport à la figure 5, toutes les valeurs THD des différents paramètres sont fortement diminuées. Les harmoniques de tension d'ordre 5
et 7 dans la tension aux bornes DFIG peuvent être presque éliminées et la valeur THD est limitée de 24,33 % à 0,17 %, ce qui répond aux
exigences de la norme [5] . À t = 0,2 s, le DVR injecte les 4ème, 6ème et 8ème composants de puissance active et réactive pour compenser
l'oscillation de puissance du côté terminal DFIG. À t = 1,5 s, le DVR injecte en outre une certaine deuxième puissance active et réactive pour
supprimer l'influence de l'affaissement de tension asymétrique sur la puissance de sortie du DFIG. En conséquence, les oscillations de 120
Hz, 240 Hz, 360 Hz et 480 Hz de la puissance active et réactive DFIG peuvent évidemment être supprimées de l'observation des figures 7 (b)
et (c). Selon la figure 7 (d), seules les harmoniques de 72 Hz et 132 Hz sont introduites dans la tension du rotor lors de l'apparition du défaut
asymétrique (t = 1,5 s), et le contenu de l'harmonique est bien inférieur à celui de le cas de non­protection. D'après les figures 7 (e) et (f),
dans des états stables de distorsion harmonique et de déséquilibre de tension, les 132 Hz [−(2−s) ωs], 348 Hz [(6+s) ωs] et Les composantes
harmoniques de 372 Hz [−(6−s) ωs] peuvent être bien atténuées.

1809
Machine Translated by Google

R. Zhang, X. Hu, L. Meng et al. Rapports énergétiques 9 (2023) 1803­1811

Fig. 7. Spectre harmonique des paramètres cruciaux avec protection du DVR. (a) Spectre harmonique de la tension du réseau à t = 0,5 s. (b, c) Spectre harmonique
de la puissance active et réactive à t = 2,5 s. (d f) Spectre harmonique du courant du rotor à t = 0,5 s, 1,5 s et 2,5 s.

5. Conclusion

La modélisation transitoire du DFIG dans des conditions composites de tension déséquilibrée et de distorsion harmonique a été
établie, du point de vue de l'équation dynamique de la machine, de l'analyse de l'amplitude et des composantes harmoniques de la
tension du rotor et de l'analyse harmonique de la puissance active et réactive. .
En guise de solution, une méthode de contrôle basée sur plusieurs filtres coupe­bande est proposée pour le rétablissement de
tension dynamique afin de suivre avec précision les harmoniques de tension spécifiques. La configuration du DVR, le principe du MNFC
et le schéma de contrôle du DVR sont élaborés en détail.
Un système de conversion d'énergie éolienne DFIG est mis en œuvre en tant que système testé pour vérifier les performances du
MNFC proposé. Des simulations ont été réalisées et analysées dans des conditions de tension déséquilibrée et à distorsion harmonique.
Les résultats des signaux de tension et du spectre THD montrent qu'avec le schéma de protection présenté, la composante déséquilibrée
et les tensions des 5ème et 7ème harmoniques peuvent être bien supprimées.
Comparé à d'autres méthodes existantes de rétablissement de tension dynamique, le MNFC proposé présente les avantages d'une
réponse plus rapide, d'une stratégie de contrôle plus simple et d'une capacité de suivi précis des harmoniques de fréquence spécifique.
Outre la protection du DFIG, le MNFC proposé peut également être adopté dans d'autres situations pour des applications, comme dans
les micro­réseaux AC/DC.

Déclaration d’intérêts concurrents

Les auteurs déclarent qu’ils n’ont aucun intérêt financier concurrent connu ni aucune relation personnelle qui aurait pu sembler
influencer le travail rapporté dans cet article.

Disponibilité des données

Aucune donnée n’a été utilisée pour la recherche décrite dans l’article.

Reconnaissance

Ce travail a été soutenu par le « Projet scientifique et technologique de la Hebei Electric Power Company (kj2021­004) ».

1810
Machine Translated by Google

R. Zhang, X. Hu, L. Meng et al. Rapports énergétiques 9 (2023) 1803­1811

Annexe. Paramètres de DFIG

Paramètre Valeur Paramètre Valeur

Puissance nominale 1,5 MW Résistance rotorique 0.005 pu

Tension nominale du stator 690 V 1 Inductance de fuite du stator 0.171 pu
Tension nominale du rotor 725 V 8 Inductance de fuite du rotor 0.156 pu
Vitesse nominale du vent m/s 2,5 Inductance mutuelle 2.9 pu
Vitesse du vent de démarrage m/s 0,007 Tension nominale du circuit intermédiaire 1200 V
Résistance statorique ch Condensateur de liaison CC 10 000 µF

Les références

[1] Wang X, Blaabjerg F, Wu W. Modélisation et analyse de la stabilité harmonique dans un système d'alimentation basé sur l'électronique de puissance CA. IEEE
Trans Power Electron 2014;29(12):6421–32.
[2] Jin JX, Yang RH, Zhang RT, Fan YJ, Xie Q, Chen XY. Contrôle combiné de passage à basse tension et de lissage de puissance pour
Système de conversion d'énergie éolienne hybride DFIG/PMSG utilisant un conditionneur de qualité d'énergie unifié AC­DC basé sur SMES. Int J Electr
Système d'énergie électrique 2021 ; 128 : 106733.
[3] Zhu D, Zou X, Deng L, Huang Q, Zhou S, Kang Y. Contrôle d'émulation d'inductance pour une éolienne basée sur DFIG pour traverser le réseau
défauts. IEEE Trans Power Electron 2017;32(11):8514–25.
[4] González GN, De Angelo CH, Aligia DA. Une stratégie de contrôle pour les systèmes basés sur DFIG fonctionnant sous une tension de réseau déséquilibrée
conditions. Int J Electr Power Energy Syst 2022;142:108273.
[5] Pratiques et exigences recommandées par l'IEEE pour le contrôle des harmoniques dans les systèmes d'alimentation électrique. 2014, norme IEEE. 519.
[6] Environnement ­ niveaux de compatibilité pour les perturbations conduites basse fréquence et la signalisation dans les systèmes publics d'alimentation électrique basse tension.
2017, norme CEI. 61000­2­2.
[7] Hu J, Nian H, Xu H, He Y. Modélisation dynamique et contrôle amélioré de DFIG dans des conditions de tension de réseau déformées. Transmission IEEE
Conversateurs d'énergie 2011;26(1):163­75.
[8] Fan L, Yuvarajan S, Kavasseri R. Analyse harmonique d'un DFIG pour un système de conversion d'énergie éolienne. Convertisseurs d'énergie trans IEEE
2010;25(1):181­90.
[9] Ginn HL, Hingorani N, Sullivan JR, Wachal R. Architecture de contrôle pour les convertisseurs électroniques haute puissance. Procédure IEEE
2015;103(12):2312­9.
[10] Prasad D, Dhanamjayulu C. Restaurateur de tension dynamique intégré solaire PV pour améliorer la qualité de l'énergie dans des conditions de réseau déformées.
Système d'alimentation électrique Res 2022;213:108746.
[11] Yang RH, Jin JX. Conditionneur de qualité d'énergie unifié avec double contrôle avancé pour l'amélioration des performances de l'énergie éolienne basée sur DFIG
ferme. IEEE Trans Sustain Energy 2021;12(1):116­26.
[12] Vice­président Suppioni, Grilo AP, Teixeira JC. Contrôle coordonné pour le DFIG basé sur un convertisseur côté réseau série en fonctionnement subsynchrone.
Electr Power Syst Res 2019 ; 173 : 18­28.
[13] Chen X, Yan L, Zhou X, Sun H. Un nouveau système de conversion d'énergie éolienne intégré au DVR­ESS. IEEE Trans Sustain Energy
2018;9(3):1265­74.
[14] Système de pile à combustible Inci M. Interline (I­FC) avec capacité de contrôle à double fonction. Int J Hydrogène Énergie 2020 ; 45 : 891­903.
[15] Inci M, Bayindir KÇ, Tümay M. Méthode de contrôleur améliorée basée sur un cadre de référence synchrone pour la compensation multifonctionnelle.
Electr Power Syst Res 2016 ; 141 : 500–9.
[16] Guo X, Wu W, Chen Z. Boucle à verrouillage de phase basée sur des filtres à coefficients complexes multiples et technique de synchronisation pour les circuits triphasés.
convertisseurs interfacés au réseau dans les réseaux de services publics distribués. IEEE Trans Ind Electron 2011;58(4):1194­204.
[17] Falehi AD, Torkaman H. Schéma de contrôle des supercondensateurs promu basé sur un contrôle robuste du mode coulissant à super­torsion d'ordre fractionnaire
pour le rétablissement de tension dynamique afin d'améliorer les capacités FRT et PQ des éoliennes basées sur DFIG. J Stockage d'énergie 2021;42:102983.
[18] De La Rosa FC. Harmoniques, systèmes électriques et réseaux intelligents. deuxième éd. Presse CRC ; 2015.
[19] Chang Y, Mahseredjian J, Kocar I, Karaagac U. Caractérisation analytique de la réponse DFIG aux chutes de tension asymétriques pour une efficacité
conception. Système d'alimentation électrique Res 2022;211:108553.
[20] Yang R, Jin J, Zhou Q, Zhang M, Jiang S, Chen X. Stockage d'énergie magnétique supraconducteur à source de courant intégrée DC/DC
convertisseur pour la stabilisation de tension et la régulation de puissance dans les systèmes d'alimentation CC basés sur DFIG. J Mod Power Syst Énergie propre 2022.
http://dx.doi.org/10.35833/MPCE.2022.000051 (dans la presse).

1811
