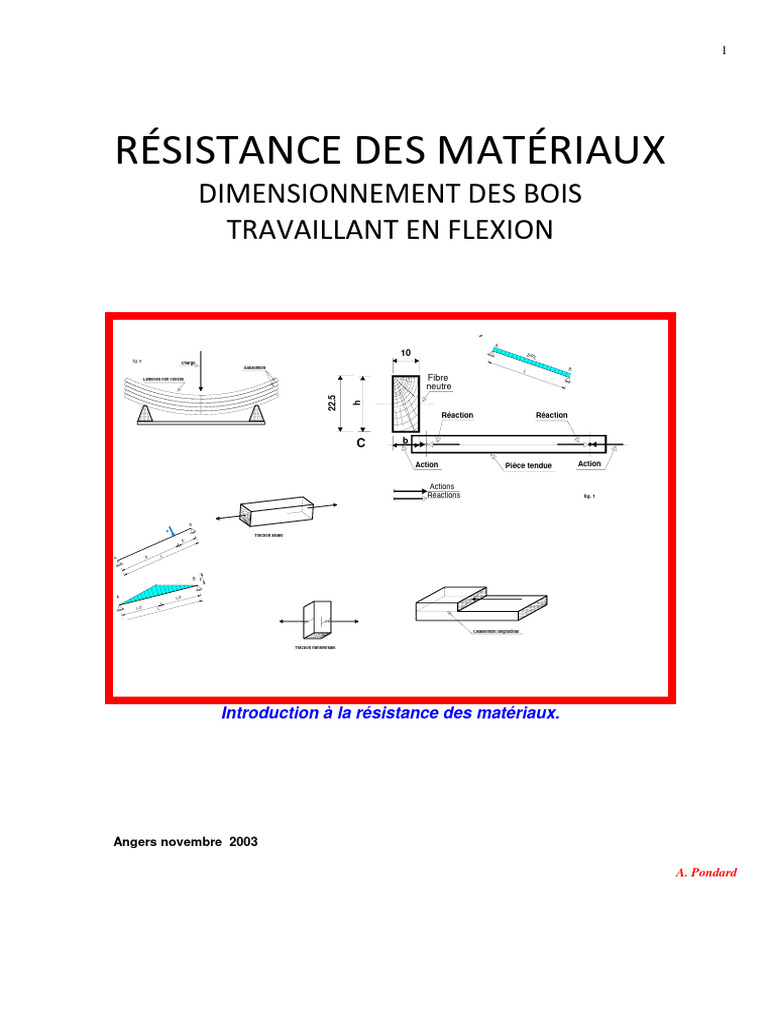

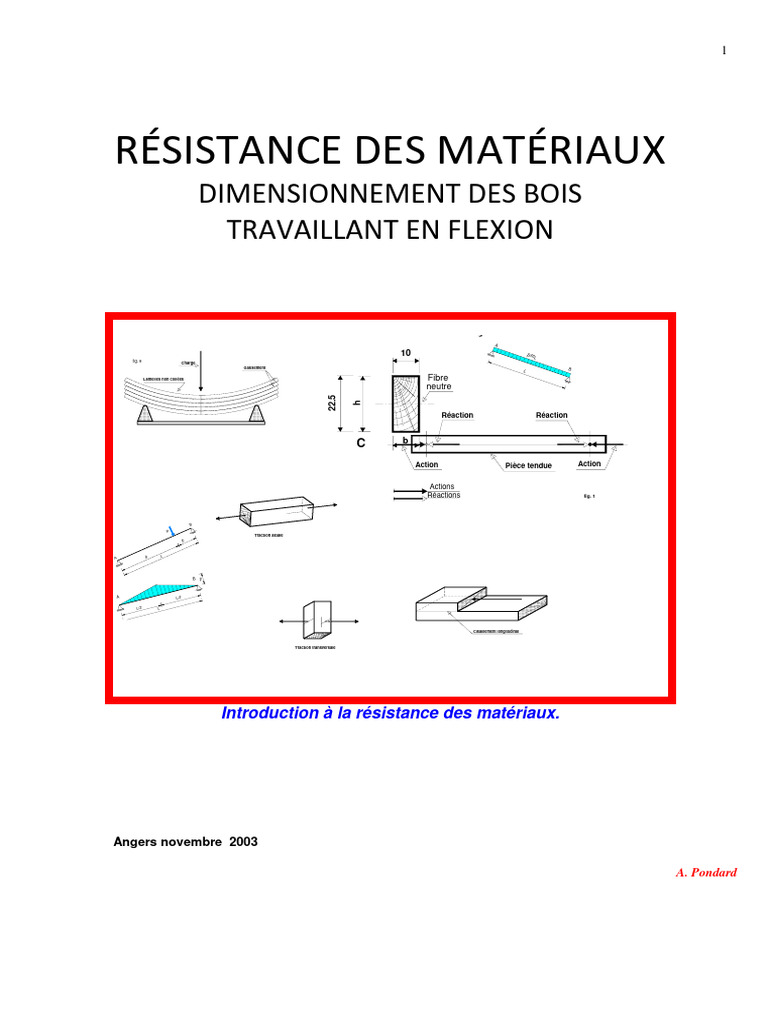

RÉSISTANCE DES MATÉRIAUX

DIMENSIONNEMENT DES BOIS
TRAVAILLANT EN FLEXION

10 p/m
L
fig. 9 Charge
Glissement B
L
Lamelles non collées Fibre
neutre
22.5

Réaction Réaction

C b

Action Pièce tendue Action

Actions
Réactions fig. 1

B
P
Traction axiale
b

A a L

B p

A L/2

L/2 L

Cisaillement longitudinal

Traction transversale

Introduction à la résistance des matériaux.

Angers novembre 2003

A. Pondard
 2

Séquence de cours : BP2 Angers.

La flexion. Novembre 2003
AVANT-PROPOS.

LA RÉSISTANCE DES MATÉRIAUX

La résistance des matériaux est une branche de la science qui décrit la façon dont se comportent
les corps sous l'action de forces qui leur sont appliquées.

Les forces appliquées, les caractéristiques des matériaux et leurs déformations permettent
connaissant les unes de calculer et prévoir les autres.

Principe :
Toute barre dans un système triangulé ex. une ferme est soumise à des sollicitations qui
peuvent la déformer de telle sorte qu'elle ne pourra plus remplir sa fonction, ou être amener à sa
rupture.

Pour éviter des désordres, il faut donner aux pièces qui compose la ferme les formes et les
dimensions nécessaires et suffisantes.

Le problème se pose de différentes façons :

1 - Connaissant la matière, déterminer les formes et dimensions en fonction des sollicitations.

2 - Connaissant matière et dimensions , déterminer la valeur des sollicitations acceptables.
3 - Connaissant formes et dimensions, choisir la matière en fonction des sollicitations.

Si l’utilisation grandissante des outils informatiques et de nombreux logiciels de calculs de

structures s’est répandue ces dernières années dans les entreprises et dans les bureaux d’études,
la nécessité pour les techniciens de bien maîtriser la R.d.M. s’avère indispensable pour bien
contrôler l’exactitude des résultats.
 3

** Un corps est dit sollicité lorsqu'il est soumis à des forces et couples extérieurs dits
sollicitations, qui sont d'ordre mécanique, thermique, etc...

* Dans la charpente en bois moderne, toutes les pièces sont étudiées afin d'être
dimensionnées en fonction des efforts mécaniques qui les sollicitent.
Ces sollicitations s'appellent :

{Faire un rappel des différentes sollicitations ( ferme articulée, scie à tenon)}

1) Plusieurs types de flexion:

- La flexion simple ( cas d’une solive).
- La flexion déviée ( cas d’une panne).
- La flexion composée ( cas d’un arba de portique).

- La flexion simple ( cas d’une poutre travaillant à la flexion ).

La poutre repose sur deux appuis simples et supporte une charge uniformément répartie.

Charge
Fibres comprimées
Fibre neutre
x x'

Fibres tendues
Réaction
d'appui

Sous l'action de la charge la poutre fléchie et provoque dans les fibres du bois une zone
comprimée dans la partie supérieure, une zone tendue dans la partie inférieure et une zone dite
neutre située de façon théorique dans le plan de l'axe horizontal x x’ de la poutre .

Le fléchissement provoque une déformation : la flèche.

Cette déformation doit rester dans des limites acceptables de l’élasticité, (après décharge le bois
doit reprendre sa forme initiale.

Cette limite s’appelle la contrainte .

Définition de la contrainte :

On appelle "contrainte" le taux de travail que subit une barre soumise à une sollicitation.

La contrainte est exprimée en daN/cm² ou en N/mm². Symbole  (sigma).

 4

Les sollicitations sont des forces extérieures appliquées sur un corps par d'autres corps, et les
contraintes sont des actions internes.

La contrainte, doit rester inférieure à la limite d'élasticité du matériau afin de ne pas créer de
déformations irréversibles. Symbole E.

La limite d'élasticité d'un bois varie selon son essence, son classement, son taux d'humidité elle est
fixée selon une valeur forfaitaire qui intervient dans le calcul de la flèche.

On appelle :
- Contrainte admissible, la valeur limite à ne pas dépasser. Cette valeur est obtenue
depuis la limite d'élasticité minorée par un coefficient de sécurité.
- Contrainte réelle, le taux de travail effectif de la pièce de bois après dimensionnement.

La construction bois est soumise à un D.T.U. encore en vigueur aujourd'hui : le C.B. 71.

L'unité de contrainte est le Pascal (Pa). Cette unité est trop petite, ce sont des multiples que l'on utilise.

Contraintes admissibles

Nota: les contraintes données * ne sont valables que pour des pièces fléchies de 15 cm maximum de retombée.
Dans le cas où la retombée et l'humidité sont différentes il y a lieu d'affecter un coefficient de réduction de ces valeurs.

La contraint de flexion admissible s’écrit : f (sigma f)

 5

PRINCIPAUX TYPES DE CHARGES

Charge ponctuelle ou charge concentrée.

P Représentation graphique d'une poutre simple
sur 2 appuis soumise à une charge ponctuelle.

Exemple :
Un linteau de bois devant supporté une charge importante telle une ferme.

Charge uniformément répartie.

q/ml Représentation graphique d'une poutre simple
sur deux appuis soumise à une charge
uniformément répartie (CUR).

Exemple :

Une solive supportant un plancher d'habitation.

Charge partiellement répartie.

Représentation graphique d'une poutre sur deux

q/ml appuis soumise à une charge partiellement
répartie .

Exemple :
Dans un solivage comportant une cage d'escalier, une solive porteuse recevant deux charges
partiellement réparties et aussi deux charges ponctuelles crées par deux solives secondaires.
Dans la réalité, il n'est pas rare de se trouver en présence de ce type de cas, rarement une poutre
n'est soumise à un seul cas de charge mais à une superposition de cas de charges.

F1 F2
q/ml
 6
PRINCIPE DE DÉTERMINATION .

Efforts ou actions extérieurs

exercés sur la poutre

principe
fondamental
de la statique
efforts intérieurs dans la poutre :
N, T, Mt, et Mf.

contraintes en tout point



déformation


cahier des charges

coefficients de
sécurité
dimensionnement des poutres

UNITÉS ET SYMBOLES

Grandeur Unité Autre

normalisée unité
Distances, portées, cotes, flèches m cm
Force. N daN
Moment d’une force. Nm daNm

bh 2 m3 cm3
Module d’inertie (I/V)
6

bh 3
Moment d’Inertie (I) m4 cm4
12
Module d’élasticité (E) N/m2; Pa daN/cm2

Contrainte  N/m2; Pa daN/cm2

1 daN  1kgf.
Pa : Pascal.
1 daN/cm² = 100 000 Pa = 0.1 Mpa (mégapascal)
100 dan/cm² = 10 MPa.
 7

Selon le cas de charge d’une poutre rectangulaire nous devons suivre une procédure pour établir
le calcul et effectuer des vérifications.

Exemple d’application:

Soit une poutre sur deux appuis simples : L = 4.50 m

Charge uniformément répartie : Q = 550 daN
Section proposée : b= 8 cm
h = 22 cm

550 daN

A B

4.50

1°) Nous calculons le Moment fléchissant de la poutre :

Le Moment fléchissant:

Il correspond au couple de forces, en un point donné d'une pièce soumise à la flexion.

Il nous permet de déterminer :
- soit la contrainte de flexion réelle foo, connaissant la section.
- soit la section à partir d'une contrainte admissible ou arbitraire.

Pour les pièces fléchies, son calcul est fonction de q (chargement au ml) et de l (portée de
la pièce).

Sa formule varie en fonction du type de chargement (uniforme ou triangulaire .....) et

des différentes conditions d'appui.
Unité : il s'exprime en daNm. ou daNcm .

q. l ² Q. L
Mf = 8 ou
8

q : charge au ml.
Q : charge totale.

550 * 4.50
soit : = 309.37 daNm ou 30937 daNcm
8
 8

2°) Nous recherchons le module d’inertie de la poutre (appelé autrefois moment résistant ou
module de flexion)
I b. h ² 8.20²
* Le module d'inertie est donné par la formule : = = = 533.33 cm3
V 6 6

(il s'exprime en cm3). V étant la distance entre la fibre neutre et la fibre la plus éloignée.

V est égal à h/2.

I Mf Mf
est égal à et = foo (contrainte de flexion réelle)
V f I
V

3°) Nous procédons à la vérification première: la section est elle suffisante ?

I
Nous divisons le moment fléchissant Mf par le module d’inertie , le quotient de cette opération
V
doit être plus petit que la contrainte de flexion :

Mf
309.37 * 100
foo = I = = 58.00 daN/cm² < 110 daN/cm²
V 533.33
pour un résineux de classe de résistance C24

Réponse : la section convient largement.

Second exemple d’application:

Cette fois avec une charge concentrée ou ponctuelle:

Soit une poutre sur deux appuis simples : L = 4.50 m

Charge ponctuelle : P = 550 daN
Section proposée : b= 8 cm
h = 20 cm

P
A B

L/2 L/2
L

Remarque: la charge ponctuelle est située au milieu de la poutre.

 9

b. h ²
- Le module d’inertie est toujours le même soit 533.33 cm3
6

- Calcul du Moment fléchissant avec la formule :

PL 550 * 4.50
Mf = soit = 618.75 daNm.
4 4

Mf
- Vérification de la contrainte réelle par la formule : foo = I
V
618.75 * 100
= 116.01 daN/cm² > 110 daN/cm² admissible.
533.33

Nous faisons 3 constatations :

1) la contrainte est trop élevée.

2) la section est par conséquent trop faible.
3) avec une charge concentrée identique à la charge U.R. il faut une section plus forte.

Que faut-il faire, que peut-on envisager ?

Prenons la procédure en sens inverse.
Divisons le moment fléchissant par la contrainte admissible, nous serons sûr de ne pas dépasser la
contrainte et nous obtiendrons la section.

I Mf 618.75 * 100
Soit : = = = 567.66 cm3
V f 110

I b. h ²
=
V 6

567.66 * 6
h = = 20.63 cm.
8

un madrier de 8 * 20.63 convient.

Ce calcul n’est pas complet car il ne tient pas compte de l’humidité du bois
Or vous connaissez l’incidence de l’humidité sur la résistance du bois, pour remédier à cela, nous
devons faire intervenir un paramètre qui influera directement la contrainte admissible.
 10
Réduction des contraintes admissibles en fonction de l’humidité des bois.
(Source CB 71 - tableau 4. page 47)
Résineux travaillant à la flexion

Humidité du
bois en % 7.5 10 12.5 15 17.5 20 22.5 25 30
Coefficient
(flexion) 1.15 1.10 1.05 1.00 0.95 0.90 0.85 0.80 0.70

Nous reprenons le premier exemple, nous vérifions la section pour un bois ayant un taux d’humidité
à 27%. (La poutre uniformément chargée).
Résultats:

Coef = 0.80-(27 - 25)*((0.80 - 0.70) /10) = 0.76

f = f * coef = 109* 0.76 = 82.84 daNcm²
Dans le premier résultat nous avions trouvé une contrainte de 58.00 daN/cm² < 82.84 daN/cm² pour
un résineux de catégorie II

Maintenant nous devons calculer la section avec la nouvelle contrainte en sachant que :

I Mf b. h ²
est égal à =
V f 6

ou en simplifiant :

6 * Mf * 100 6 * 309.37 * 100

h= = = 16.73 cm.
b * f 8 * 82.84

Nous intégrons un autre paramètre pour palier à un phénomène d’élasticité du bois.

Cet autre coefficient est un coeficient majorateur de la hauteur, il a une incidence directe sur la contrainte.

Pièces de hauteur de section transversale différente de 15 cm.

(Source CB 71 - tableau 6. page 53)
Résineux travaillant à la flexion

h en cm ............... 30 26 23 20 18 15 11 8 6 5 4

Coefficient .... 0.80 0.85 0.90 0.93 0.96 1.00 1.1 1.2 1.3 1.45 1.6

La nouvelle section trouvée : 16.73 cm nous donne après lecture du tableau un coefficient de :

c = ((1 - 0.96) /4) * (18 - 17)+ 0.96 = 0.97

I b. h ²
Nous appliquerons donc un coefficient de 0.97 sur le module d’inertie. = c.
V 6

Mf * 100 6
Vérification : h= * = 16.99 cm. arrondi à 17 cm
f b*c

Mf Mf
et foo = I = = 80.35 daN/cm² < 110 daN/cm² admissible
V b * h² 6

En toute rigueur, la contrainte admissible de flexion doit être corrigée en fonction de la hauteur si celle-ci est différente de 15 cm.
 11

La déformation: la flèche admissible.

Article 4.962 du CB 71. page 179.

A défaut de spécifications des documents particuliers du marché la déformée totale doit rester
inférieure aux valeurs suivantes :

 1/150 - pour les parties d’ouvrage en console
n’ayant pas à supporter couramment une
circulation (auvent).
1/200 - pour les pièces supportant directement
les éléments de couverture
(chevrons, liteaux)
 1/300 - pour les pièces supportant directement
des matériaux verriers, pour les pannes,
pour les consoles supportant une
circulation (autre que celles nécessités
par le montage et l’entretien.
 1/400 - pour les ouvrages fléchis, autre que
les consoles supportant une circulation
(à l’exception des circulations
nécessitées par le montage et l’entretien)
ou un remplissage, cas de des solives.
 1/500 - Pour les déformations globales des
éléments porteurs.
En outre cette flèche doit être limitée à
10 mm dans le cas ou l’élasticité de la
structure concernée est susceptible de
modifiée les conditions internes.
(contraintes et déformations) des
éléments portés.

Soit dans notre cas :

L 4.5 * 100
ft = soit = 1.5 cm
300 300
 12

- Calculs:

La formule permettant de calculer la flèche adaptée au cas d’une poutre rectangulaire non
déversée uniformément chargée, est la suivante:

5 ql 4
ft = *
384 EI

Pour interpréter cette formule d’autres connaissances sont nécessaires.

5
(est une grandeur inchangeable si vous n’êtes pas ingénieur)
384

q est la charge UR par ml.

E est le module d’élasticité. (est une grandeur inchangeable si vous n’êtes pas ingénieur)
E nous renseigne sur la nature du bois, chaque matériau à un module d’élasticité qui lui estpropre.

E est égal à 11000 * f soit 11000 * 110  115 370 daN/cm².

I est le moment d’inertie. Une section géométrique à un moment d’inertie qui

passe par un axe . Pour une solive cet axe est vertical car elle est positionnée selon
son plan de plus grande résistance.
Donc le moment d’inertie est directement lié à la caractéristique de la section.

bh 3 8 * 17 3
formule : I = il s’exprime en cm 4
= = 3275.33 cm4
12 12

Vérification de la flèche avec nos connaissances actuelles :

( nous n’obtenons qu’une valeur relative de cette flèche car d’autres paramètres sont à prendre en compte et d’autres
connaissances à acquérir )
5 ql 4
flèche relative ou flèche intantanée = *
384 EI

5 . * 450 4
122
* = 1.73 cm > 1.5 cm admissible.
384 114843 * 3275

(dans cette formule, il est recommandé de tout écrire dans la même unité (le cm))

La section est trop faible, les calculs sont à revoir.

 13

Dimentionnement de la poutre UR.

Moment fléchissant: 309.37 daN.m ou 30937 daN.cm

309.37 * 100
r =
Mf
Contrainte: = = 80.28 daNcm² < 110 daNcm² admissible
b * h² 6 8 * 172
6
(CB71.art 3.12)

Calcul du moment d’inertie:

bh 3 8 * 17 3
I= = = 3275.33 daNcm4
12 12

Inutile de vérifier , nous savons très bien que la flèche fi est supérieure à la flèche admissible alors
inutile d’insister il faut trouver une autre solution !

Connaissant la flèche limite nous pouvons remonter le calcul sachant que l’inertie I de la poutre est
liée à la charge Q, à la portée L et à la flèche fi.

Méthode

. * (450 4 ))
( 5 * (122 3781* 12
I= = 3781 cm4 h= 3 =17.83 cm
(384 * 114843 * 1.5) 8

formules de calcul rapide

0.01302 * (q * L3 ) * k
h= 3
E *b

0.01302 * (122 * 4503 ) * 36

h= 3 = 17.83 cm
114843 * 8

q : en daN/ ml
L : en mètres.
K : correspond à 3 * 12 pour une flèche de 1/300.

Vérification de la contrainte :

3781
r =
Mf
= = 71.57 daN/cm² < 110 daN/cm² (CB71.art 3.12)
b * h² 6 8 * 17.83 2 / 6
 14

Pour mener à bien une étude complète voici la démarche.

PROCÉDURE .

Calcul des charges au ml

- Charges permanentes G
- Charges climatiques P
- Sollicitations pondérées (S1= G + 1.2 P)
G
- Calcul de r
GP
- Calcul de q q au ml de porteuse = G+P

- Calcul des réactions d’appuis. RG et RD

- Calcul de l’effort tranchant T
- Calcul du Moment fléchissant Mf
- Calcul de la section Pré-dimension de la retombée avec choix de
l’épaisseur et de la contrainte de flexion. f
h/b < 5.

Le fluage :
- Calcul de la contrainte de flexion sous charges permanentes
seules. roo = oo *r

- rapport de foo / f
- Calcul du coefficient de fluage  lecture dans le tableau en
fonction de  H.

Calcul de la flèche :
fi = flèche instantanée.(de courte durée)
fg = f * r flèche sous charges permanentes seules, sans fluage.
fgoo = fg* flèche sous charges permanentes avec fluage
fp = f - fgoo déformation sous charges climatiques seules. (avec c.f.)
ft = fgoo + fp déformation totale (sans c.f.)  f
cf = fgoo contre flèche de fabrication.

Vérifications : - Vérification aux appuis

Calcul de la longueur d’appui nécessaire avec t .
Vérification à l’effort tranchant. 1.5 *T/A <

- Vérification au feu.
 15

Exo :

Calcul de pièces fléchies sur appuis libres :

- La flexion simple ( cas d’une solive).

Exo 1: Poids
Charges permanentes (daN/m²). G CTBH 22mm

-Plancher panneaux de particules

agglomérées CTBH 22 mm : 13.50
Solives 8 x 20 d = 0.550

- Poids propre (solives). 20.00

43.5

Total G daN/m² 33.50

- Portée de solive (mur à mur) mètres 3.20

- Surcharge d’exploitation : daN/m² P 150
S1 = (G + 1.2 P) 33.5 +(150*1.2)

G
-r =( )=1
GP
en l’absence de charges climatiques .

- Humidité des bois : 18 % coef :

- Charge au ml : q
- Calcul des RA.
- Calcul de l’effort Tranchant : 
- Calcul du Moment fléchissant : Mf
- Dimensionnement de la retombée: h
- Recherche de la contrainte réelle: foo
- Coefficient de fluage : 
- Calcul de la flèche : f
- Vérification aux appuis.
- Calcul de l’appui suffisant :
- Vérification à l’effort tranchant :
- Vérification au feu :

Commentaires :
 16

Exo1:
Calcul de pièces fléchies sur appuis libres :
- Vérification de la section d’une solive à la flexion simple.
- Section = 7.2 x 22 cm
- Catégorie des bois C24

Charges permanentes (daN/m²). G Poids :

CTBH 22mm

-Plancher panneaux de particules

agglomérées CTBH 22 mm : (m²) 13.50
Solives 8 x 20 d = 0.550

- Poids propre d’une solives. (ml) 6.00

43.5

Total G daN/m²

- Portée de solive (mur à mur) mètres 3.90

- Surcharge d’exploitation : daN/m² P 150
S1 = (G + 1.2 P) -------+(150*1.2)

G
-r =( )=1
GP
(en l’absence de charges climatiques.)

- Humidité des bois : 18 % coef :

- Coefficient de hauteur > 15 coef :
- Contrainte admissible: f
- Charge au ml de solive : q
- Calcul des RA.
- Calcul de l’effort Tranchant : 
- Calcul du Moment résistant : I/V
- Calcul du Moment fléchissant : Mf
- Recherche de la contrainte réelle: foo
- Calcul du Moment d’inertie : I
- Calcul de la flèche instantanée: f

- Calcul de l’appui suffisant :

- Vérification à l’effort tranchant :

Commentaires :
 17

Exo :
Calcul d’une poutre sur deux appuis simples avec une charge ponctuelle :

P
A B

a b
L

Moment max sous la charge : Flèche maximale : Portée de la poutre : 4.50 m

a = 3.15 m - b = 1.35 m
P. a. b P. b.(3 L ²  4b ² )
Charge ponctuelle: 550 daN.
Mf = 48 EI
L Section : 8 * 20 cm.

Hypothèse de calcul :

 Bois résineux, de catégorie II (norme NF b 52.001).

 Humidité de 17 %.
 Pièce de bois reposant sur deux appuis de même niveau.
 Pièce de bois rectangulaire posée à champ non déversée.
 Charge concentrée.
 Contrainte admissible de flexion f = 110 daN/cm² (EC5)
 Flèche admissible : 1/300 de la portée.
 Module d’élasticité E = 11000 110 daN/cm²

Vérification de la section de la poutre :

Calculs :

P. a. b 550 * 3.15 * 135

.
Moment flèchissant : = = 519.75 daN.m  52000 daN.cm
L 4.50

Nous intégrons le coefficient 0.76 sur la contrainte correspondant au taux d’humidité.

Mf 52000 b*h 2

Module de flexion : = = 627. 71 cm3 =

0.76 * 109 82.84 6

627.71* 6
Recherche de la hauteur: h = = 21.69 soit 21.7cm
8

La contrainte admissible de flexion doit être corrigée pour cause de hauteur supérieure à 15 cm.

c = 0.96+((21.7-20)*(0.93-0.90)/3) = 0.977 soit 0.98

Ce qui ramène la contrainte de 82.84 daN/cm² à  81.2 daNcm².

 18

Mf
Calcul du module de flexion avec avec la nouvelle valeur de f soit 81.2 daNcm².
812
.
640.39 * 6
Calcul de h = = 21.91  22 cm
8
résultat acceptable sous réserve de la vérification de la flèche.

bh 3 8 * 22
3

Calcul du momment d’inertie I : soit = 7098 cm4

12 12

Calcul de la flèche sous la charge:

P . b. ( 3 L ²  4 b ² ) 550 * 135 * ( 3 * 4502  4 * 1352 )

= = 1.17cm
48EI 48 * 100000 * 7098

La section convient parfaitement.

Si la charge était placée exactement au milieu de la portée de la poutre, c’est à dire au point le plus
défavorable, la flèche serait de :

P. l 3 550 * 4502
f. max : soit = 1.47 cm.< 1.5 admissible
48. E. I 48 * 100000 * 7098

Formule rapide : fi = L/300 en cm

Connaissant fi nous recherchons h:

12 * k * P *  2 75 * P *  ²
h= 3 en simplifiant ce qui donne : 3
b*E *I b*E

Application numérique :

h= 3 75 * 550 * 450² = 21.85 cm

8 * 100000
 19

Exo2 :
Calcul d’une poutre sur deux appuis simples avec une charge ponctuelle :

A B

a b
L

Moment max sous la charge : Flèche maximale : Portée de la poutre : 4.50 m

a = 2.25 m - b = 2.25 m
P. a. b P. l 3 Charge ponctuelle: 550 daN.
Mf =
L 48 EI Section : 8 * 20 cm.

Hypothèse de calcul :

 Bois résineux, de classement C22

 Humidité de 17 %.
 Pièce de bois reposant sur deux appuis de même niveau.
 Pièce de bois rectangulaire posée à champ non déversée.
 Charge concentrée.
 Contrainte admissible de flexion f = daN/cm² (EC5)
 Flèche admissible : 1/300 de la portée.
 Module d’élasticité E = daN/cm²

Vérification de la section de la poutre :

Calculs :

P. a. b
Moment flèchissant : = daN.cm
L
Nous intégrons le coefficient sur la contrainte correspondant au taux d’humidité.

Module de flexion :

Recherche de la hauteur: h =

La contrainte admissible de flexion doit être corrigée pour cause de hauteur supérieure à 15 cm.

c =
 20
Contraintes admissibles

Nota: les contraintes données * ne sont valables que pour des pièces fléchies de 15 cm maximum de retombée.
Dans le cas où la retombée et l'humidité sont différentes il y a lieu d'affecter un coefficient de réduction de ces valeurs.

Réduction des contraintes admissibles en fonction de l’humidité des bois.

(Source CB 71 - tableau 4. page 47)
Résineux travaillant à la flexion

Humidité du
bois en % 7.5 10 12.5 15 17.5 20 22.5 25 30
Coefficient
(flexion) 1.15 1.10 1.05 1.00 0.95 0.90 0.85 0.80 0.70

Pièces de hauteur de section transversale différente de 15 cm.

(Source CB 71 - tableau 6. page 53)
Résineux travaillant à la flexion

h en cm ............... 30 26 23 20 18 15 11 8 6 5 4

Coefficient .... 0.80 0.85 0.90 0.93 0.96 1.00 1.1 1.2 1.3 1.45 1.6
