Direction Pievox !

Au lieu d'une bande d'étalonnage - mesure de l'amplificateur de lecture avec courant introduit dans les têtes
Sweep - mesures de l'amplificateur de lecture, par exemple avec un système audio PC

28 octobre 2017 Le nouveau "module Anti-EQ" PIEVOX pour amplificateurs de lecture mesurant la réponse en fréquence sans bande.

Application sur un Studer B67 Anti_EQ avec Studer B67 avec avance en tête.
Application sur un StuderB67 NAB avec un adaptateur d'alimentation Omega plus simple Alimentation Omega B67 NAB
Application sur un StuderB67 IEC avec un adaptateur d'alimentation Omega plus simple Alimentation Omega B67 IEC

Ce module est destiné aux professionnels qui travaillent dans le métier des magnétophones.
Surtout avec des appareils anciens dont l'historique est inconnu, il est conseillé de ne pas mettre immédiatement une
bande d'étalonnage. Quelque chose est supprimé trop rapidement.

Puisque cette méthode trouve des amis, j'ai décidé de développer un circuit imprimé avec les constantes de temps
d'égalisation. La carte finie et mesurée (avec protocole)

est disponible en deux versions, qui diffèrent par la configuration : "Amateur" Commutable 90/3180us et 50/3180us (NAB)
"Professionnel" Commutable 35us IEC 70us IEC et 50/3180us (NAB) La conception de la carte sans composants CMS est
délibérément conçue dans le style de « l'ère des magnétophones », une question de goût. Je pense que les hybrides sont
inesthétiques, par exemple les compteurs numériques commandés par relais ! Revox A77 de 1967.

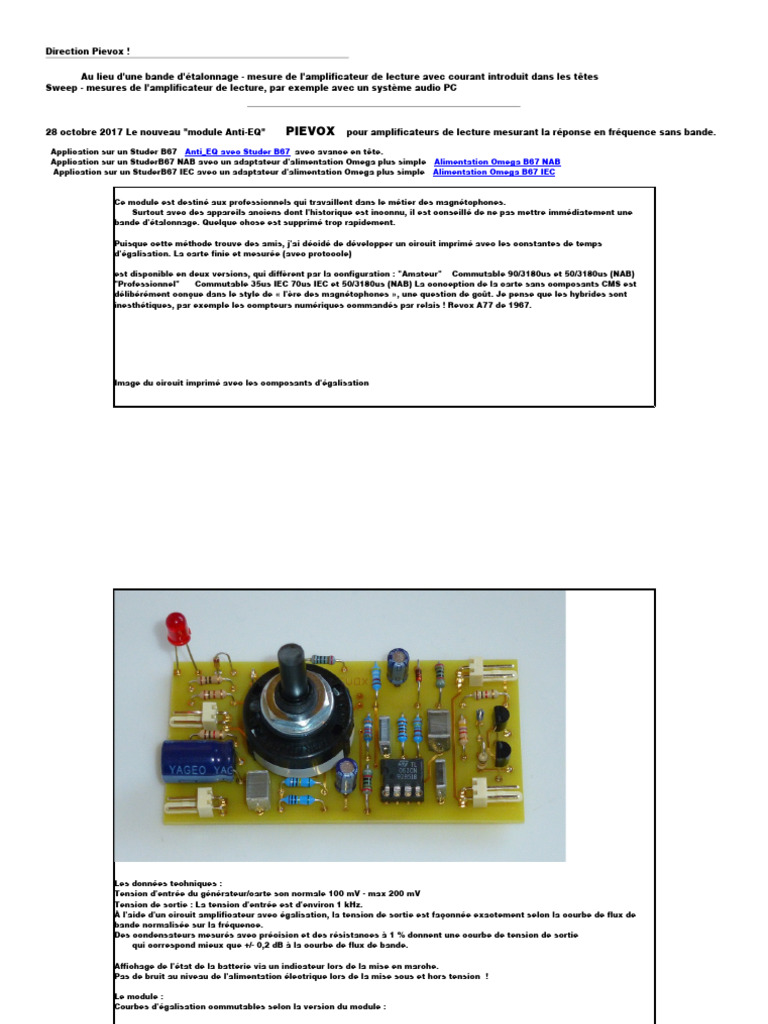

Image du circuit imprimé avec les composants d'égalisation

Les données techniques :
Tension d'entrée du générateur/carte son normale 100 mV - max 200 mV
Tension de sortie : La tension d'entrée est d'environ 1 kHz.
À l'aide d'un circuit amplificateur avec égalisation, la tension de sortie est façonnée exactement selon la courbe de flux de
bande normalisée sur la fréquence.
Des condensateurs mesurés avec précision et des résistances à 1 % donnent une courbe de tension de sortie
qui correspond mieux que +/- 0,2 dB à la courbe de flux de bande.

Affichage de l'état de la batterie via un indicateur lors de la mise en marche.

Pas de bruit au niveau de l'alimentation électrique lors de la mise sous et hors tension !

Le module :
Courbes d'égalisation commutables selon la version du module :

"Amateuer"
 9,5cm/s 90µs et 3180µs
19cm/s NAB 50µs et 3180µs
38cm/s NAB 50µs et 3180µs

"Profi"
IEC 38cm/s 35µs
IEC 19cm/s 70µs
NA b 19cm/s et 38cm/s : 50µs et 3180µs

Toutes les connexions se font via des fiches

- le fonctionnement de l'amplificateur EQ avec une pile 9V est ici un avantage, car il n'y a pas de boucles de masse, etc.
Vous travaillez sur les têtes avec µV !
- Entrée 100 mV du générateur ou de la carte son
- Sortie sur câble d'alimentation
- Compensation Rcu - Pourquoi une compensation Rcu ?. Il y a une explication à la fin de l'article.
Réglable de 30 Hz à 100 Hz via potentiomètre, également quart de piste et têtes 2,75 mm (Revox)
peuvent être pris en compte en conséquence.
Il est logique de rendre la compensation Rcu commutable afin que la méthode d'alimentation dans les appareils professionnels
-
directement dans le connecteur du support de tête via un diviseur de tension Omega - soit également possible avec
l'égalisation sélectionnée.

Vous pouvez facilement fabriquer vous-même

le câble d'alimentation avec les pinces . Si vous le souhaitez, je peux réaliser quelques câbles d'alimentation. Le câble
d'alimentation se compose d'un point de dérivation avec 2 SMD Kond 0,1 uF et de trois câbles courts vers le support de tête :
1x masse et 2x vers les extrémités "chaudes" de l'enroulement de tête. Les résistances d'alimentation de 1 Meg chacune se
trouvent dans les gaines thermorétractables rouges. sur les clips Têtes installées de manière à absorber le moins de
bourdonnement possible .
 L'utilisation pratique du câble d'alimentation ici sur Revox B77 et A77

Important : La masse (câble noir) doit toujours être connectée en premier et déconnectée en dernier.

Alimentées dans des têtes B77 W, les résistances Alimentation dans les têtes A 77 W. Faites attention au câble de
1MOhm sont dans une gaine thermorétractable masse !
 Le magnétophone doit fonctionner "sans bande" en mode lecture .

Sur le Revox A77, allumez le levier de repère + le bouton d'arrêt des moteurs de bobine.
Sur le Revox B77, appuyez sur le curseur de repère + maintenez-le enfoncé et passez à la lecture.

Mesures environ à -20dB en dessous de 0dB. Exemples d'images avec testeur audio ci-dessous.

Installation du circuit imprimé par exemple :

 Le switch et le pot sont montés sur une plaque
Voici à quoi ressemble mon appareil intermédiaire car je n'aime pas
les écrous en face avant

La planche est livrée entièrement assemblée et mesurée pour la tolérance. Vous concevez le logement selon vos idées et vos
besoins.

Vous pouvez voir le prix actuel du circuit imprimé fini et testé (sans boîtier, etc.) et des câbles d'alimentation dans la liste de
prix Liste de prix

Livraison :
Circuit imprimé avec rapport de test de précision EQ
+ LED rouge pour le contrôle de la batterie d'allumage
+ Métal professionnel potentiomètre 10k lin avec axe 6mm pour la compensation RCu,
+ pièces fiche et contact, support pile
 + plan de connexion
+ informations sur l'étalonnage du potentiomètre RCu (Scala)
Si vous êtes intéressé par un circuit imprimé (amateur ou professionnel), merci d'envoyer un email à info@pievox.de

Photos de l'application du module flux :

La réponse en fréquence de l'amplificateur de lecture et le parallélisme de phase des deux amplificateurs

peut ensuite être mesuré et affiché avec n'importe quel générateur et également via un logiciel wobble.

Mesures sur un Revox B77 avec avance de tête

Ces images (côté droit) montrent la valeur de la compensation Rcu, qui simule autrement une augmentation de profondeur inexistante.

B77 Alimentation 9,5 cm/s sans comp. Rcu Alimentation B77 9,5 cm/s avec comp Rcu

L'augmentation des aigus au-dessus de 10 kHz dans l'amplificateur de lecture Réponse en fréquence très équilibrée dans le grave
compense
les pertes d'intervalle déjà perceptibles à 9,5 cm/s. Elles sont causées par le
désamortissement du circuit de résonance tête-ind. + 220pF.
 B77 Alimentation 19 cm/s sans comp. Rcu B77 Alimentation 19 cm/s avec comp Rcu

Ici aussi, augmentation apparente des basses due à l'influence de Rcu Avec compensation Rcu, courbe de fréquence agréable et
réaliste.
C'est la qualité Revox sans trop d'effort !
 B77 9,5 cm/s, différence de phase 1 kHz B77 9,5 cm/s, différence de phase 10 kHz

B77 19 cm/s Différence de phase de 1 kHz B77 19 cm/s Différence de phase de 15 kHz

Quelque chose ne va pas ici – cela devrait être comme 9,5 cm/s Différence de phase plus petite aux hautes fréquences
 19 novembre 2016 Application sur un Studer B67 Alimentation Anti_EQ avec Studer B67

Die Vorgeschichte

Ausgangspunkt war, als ich bei einer Routineprüfung feststellte, daß an meiner A77 Dolby (scheinbar) der Wiedergabe-Spalt nicht mehr stimmt.
Nähere Untersuchung ergibt dann, daß auch der Frequenzgang an einem Kanal danebenliegt .
Ursache war dann letztlich der Schiebeschalter, deshalb war der eine Kanal auch bei 19cm/s immer auf 9,5cm entzerrt
Eine minimale Nachjustierung des Schiebeschalters (an der Mechanik des Netzschalter gibt es dafür extra eine Schraube) behob das Problem.

Um dem Fehler erstmal auf die Spur zu kommen, habe ich, wie in einer Skizze im Revox A77 Service Handbuch auf S. 66. illustriert,
ein Generatorsignals 0,1V über je einen 1MOhm Widerstand an den Köpfen auf die Kanäle eingespeist, und die Frequenzgänge und
Phasenparallelität der Wiedergabeverstärker mit einem Oszilloskop entweder in Zweikanal- oder x-y Darstellung verglichen.

Diese Methode ist auch bei der Reparatur von - nun ja - älteren Tonbandgeräten anzuraten, denn,
bevor man ein Bezugsband auflegt, sollte man sicherstellen, daß die Wiedergabeverstärker richtig funktionieren und die Frequenzgänge stimmen.

Basis der Methode ist - wie erwähnt - das A77- Service Manual Revox_A77_Serv.pdf.

Noch eine Erklärung zur Rcu-Compensation

Der eingespeiste Strom erzeugt über der Induktivität des Wiedergabekopfs eine mit der Frequenz ansteigende Spannung, so wie bei der Abtastung eines
Magnetbands.

Jedoch bei tiefen Frequenzen kommt der Wicklungswiderstand Rcu in den Bereich des induktiven Widerstands und wird sogar dominant, so daß
wie in der grünen Kurve gezeigt, die Spannung am Kopf nicht mehr dem Omega-Gang folgt. Im Frequenzgang wirkt sich das als Tiefenanhebung aus.

Die Rcu Kompensation senkt im Bereich des Übergangs (Grenzfrequenz ) die Spannung in der gleichen Weise ab, wie sie durch den Wicklungswiderstand
angehoben wird, damit ist der Verlauf bei tiefen Frequenzen auch entsprechend dem Omega -Gang = rote Kurve.

Frequenzverlauf der Spannung am Kopf

direkt und über Einspeise-Hochpasses zum XL Ausgleich
Petite note de suivi :

Qui est l’inventeur de la méthode alimentaire ?

C'était probablement une idée des radiodiffuseurs à l'époque des premiers magnétophones.

Première mention d'un volume de référence dans Rint "Handbook for High Frequency and Electrical Engineers" Volume I édition 1953.
La normalisation des bandes magnétiques est toujours en cours et diverses propositions sont à l'étude.

Dans l'édition 1957 du Rint "Handbuch...", une norme 45513 pour les constantes de temps d'égalisation est mentionnée.

EMT 203 est le nom du premier appareil que je connais pour alimenter les amplificateurs de lecture.
