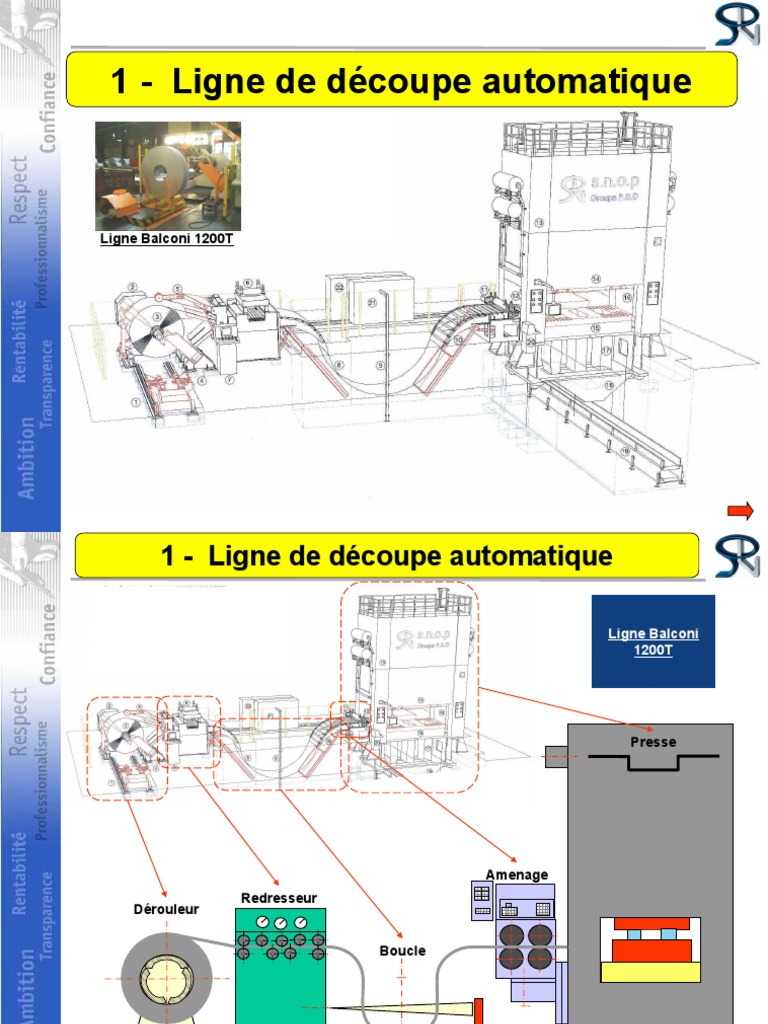

1 - Ligne de découpe automatique

Ligne Balconi 1200T

 1 - Ligne de découpe automatique

Ligne Balconi
1200T

Presse

Amenage
Redresseur
Dérouleur

Boucle
 1 - Ligne de découpe automatique
Dérouleur Position Ø Maxi
Bras presseur

Dérouleur

Incident Position Ø mini

Fonction :
 Supporte le rouleau de
matière
 Permet de dérouler la matière Butée

 Il est entraîné par la bande qui

est tirée par le redresseur.
Guide matière Mandrin
 Le dérouleur est freiné pour
éviter qu'il tourne tout seul.

Table et chariot de chargement matière

 1 - Ligne de découpe automatique
Rouleaux mobiles
de redressage
Rouleaux
entraînement
Rouleaux s sortie
Redresseur entraînements
entrée

Rouleaux
fixes

Fonction :
 Rendre la bande de matière la
plus rectiligne possible (plate)

Redresseur
 1 - Ligne de découpe automatique

Boucle

Cycle continu Cycle saccadé

Fonction :
 Réserve de matière entre le redresseur et l’amenage
 Permet le passage d’un cycle continu (redresseur) à un cycle saccadé (amenage)
1 - Ligne de découpe automatique

Amenage

Fonction : Le Pas
 Commande l’avance de la bande de matière (le « Pas »)
 Commande le maintien ou la libération de la bande de Pinçage
matière (Pinçage – Dépinçage)
Dépinçage
 1 - Ligne de découpe automatique
Presse

 Pour obtenir un fonctionnement

correct, il faut que l’ensemble soit
synchronisé.

Ligne Balconi 250T

Amenage
Redresseur
Dérouleur

Boucle

Presse
Dérouleur Redresseur Amenage

 Il est capital de centrer la bobine dès le début pour être sûr de

Pb centrage
l'alignement de la bande tout au long de la ligne (jusqu'à
 5 - Outil
Outil à serre flan
 Maintien de la bande matière pendant l'opération par le presse bande (serre flan).

 Le guidage de l'ensemble poinçons matrice impose des colonnes de guidage.

Serre flan Colonne de guidage

Outil Serre flan

 5 - Outil

Plaque supérieure Poinçons de

Témoin de
découpe
frappe

Serre - Flan

Cote B
Cote A

Guide bande

Matrice Cote B
Cales de réglage HOF Plaque inférieure

HOF : Hauteur Outil Fermé = cote A - cote B

 6 – Les opérations dans un outil
Découpage
Découpage

Pliage

Emboutissage
 6 - Les opérations dans un outil
Découpage
 Action combinée d’un poinçon et d’une matrice

 Nécessite un Jeu de découpe entre poinçon et matrice

Poinçon

Matière Matière

Matrice Matrice
JEU JEU

Découpage
 6 - Les opérations dans un outil
Pliage ou Cambrage

 Déformation en plans rectilignes, ou en segments d’arcs de pièces planes.

 Retour possible à la forme initiale par simple rabattement (forme développable).

Pliage en V

Pliage
Cambrage

 Pliages en Equerre 
 6 - Les opérations dans un outil
Emboutissage
 Formage des corps creux par déformation plastique de la matière.

 Différemment du pliage une pièce emboutie n ’est pas développable.
