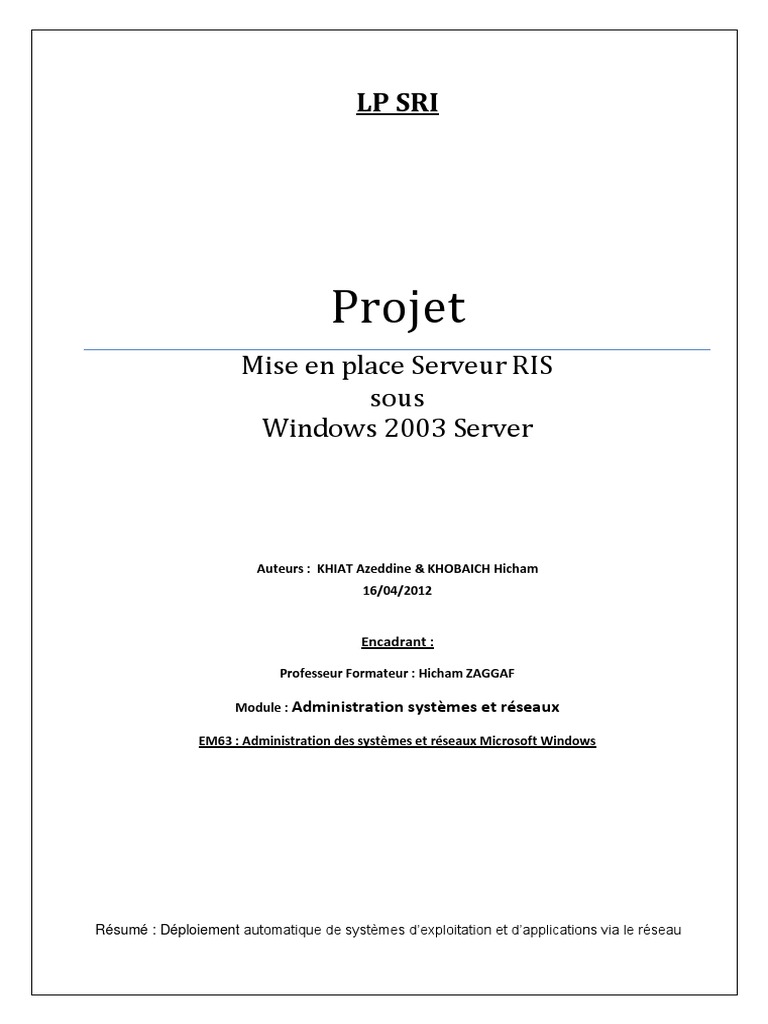

Projet
Mise en place Serveur RIS
sous
Windows 2003 Server
Encadrant :
Sommaire
1. Présentation de RIS
1.1 Description
2. Installation du serveur
Procédure d'installation
L'arborescence
Les services
3 Configuration
4.2. Limitations
5.3 Déploiement
6. Conclusion
1
Azeddine KHIAT & Hicham KHOBAICH LP SRI
1. Présentation de RIS
1.1 Description
RIS propose de réaliser soit des installations classiques soit des déploiements
d'images personnalisées (image RIPrep) un peu à la manière de Ghost. Cependant
contrairement à ce dernier, RIS ne permet pas de déployer des machines de types
Unix/linux et ne gère pas non plus le déploiement d'une image sur plusieurs
machines en multicast (économie de bande passante). Néanmoins, il est possible
d'utiliser RIS et Ghost conjointement pour tirer avantage de ces deux solutions.
2
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Bien sûr, tous ces services (DHCP …) ne sont pas obligatoirement installés sur un
seul et même serveur. Etant donné la consommation importante de bande passante
du service RIS, il est même conseillé d'installer ce dernier sur un serveur à part si
possible.
1 carte réseau compatible PXE ou bien une carte réseau supportant les
disquettes de démarrage à distance
RIS ne supporte pas les images faites par des utilitaires d'image tierce comme
Ghost
3
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Lorsqu'un ordinateur boot sur le réseau à l'aide d'une carte PXE et souhaite
contacter un serveur d'installation à distance, le processus suivant se met en place:
5. -S'il existe, le serveur RIS consulte Active Directory pour vérifier si cet
ordinateur a été préconfiguré (pre-staging) pour recevoir une liste d'images
clientes sur un serveur RIS particulier, dans le cas contraire il recevra une liste
des images d'installation de tous les serveurs RIS pouvant lui répondre
-S'il est inconnu, seul les serveurs RIS paramétrés pour répondre aux
requêtes d'ordinateur inconnus lui répondront
4
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Figure 2 :
5
Azeddine KHIAT & Hicham KHOBAICH LP SRI
TFTP (Trivial File Transfer Protocol Daemon): il s'agit du service qui permet de
télécharger les fichiers nécessaires à l'utilisation de RIS sur le client
2. Installation du serveur
Figure 3:
Le RIS doit par ailleurs être installé sur une partition formatée obligatoirement en
NTFS RIS exige beaucoup d'espace disque(gourmande en bande passante), et vous
ne pouvez pas l'installer sur la même partition que le système d'exploitation du
6
Azeddine KHIAT & Hicham KHOBAICH LP SRI
serveur hôte ou l’installer RIS sur un serveur qui fait fonctionner d’autres services ou
programmes sensibles aux variations de charge réseau, assurez-vous donc que la
partition ou disque choisi est d’une capacité suffisante pour contenir l'ensemble des
données nécessaires aux images système que vous envisagez de déployer.
Pour installer un serveur RIS vous devez disposer d'une configuration matérielle
requise pour la version de Microsoft Windows installée sur votre serveur, un disque
dur de 4 Go dédiés pour l'arborescence des répertoires des services RIS ainsi
que d'une carte réseau 10 ou 100 Mbits/s.
Procédure d'installation
Vous pouvez installer RIS sur toutes les versions de Microsoft Windows
2000/2003 serveur.
Figure 4 :
7
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Figure 5 :
8
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Lors de la première utilisation, Risetup créera les écrans qui apparaîtront lors
des installations.
9
Azeddine KHIAT & Hicham KHOBAICH LP SRI
10
Azeddine KHIAT & Hicham KHOBAICH LP SRI
11
Azeddine KHIAT & Hicham KHOBAICH LP SRI
12
Azeddine KHIAT & Hicham KHOBAICH LP SRI
L'arborescence
13
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Les services
3 Configuration
Cliquez sur le bouton Authorize, entrer le nom du serveur RIS ainsi que son IP.
Cliquez sur Ok pour valider. A partir de maintenant le serveur RIS pourra attribuer
des adresses IP au machines clientes.
14
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Pour cela vous devez sélectionner la console d'administration Active Directory dans
les outils d'administrations.
Pour accéder aux options de configuration, cliquez sur l'onglet Installation à distance.
15
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Répondre aux ordinateurs clients demande une connexion au service. Cette option
activée, RIS pourra répondre aux ordinateurs clients faisant appel au service.
Pour modifier les paramètres des images sources, sélectionnez Advanced Setting
16
Azeddine KHIAT & Hicham KHOBAICH LP SRI
17
Azeddine KHIAT & Hicham KHOBAICH LP SRI
18
Azeddine KHIAT & Hicham KHOBAICH LP SRI
4.2. Limitations
Contrairement aux images classiques que l’on peut créer à partir de Norton Ghost ®
ou PowerQuest Drive Image ®, les images RiPrep peuvent être déployées sur des
postes dont les composants varient, car le matériel n’est détecté que lors de
l’installation, comme pour une installation classique.
La seule limitation à ce niveau est la HAL (Hardware Abstraction Layer) des postes
cibles qui doit être identique à celle du poste modèle. Deux postes ont toutes les
chances d’avoir la même HAL si ils possèdent les mêmes fonctionnalités ACPI. Pour
connaître la version ACPI, il suffit de comparer ce qui est inscrit sous le nœud
Ordinateur dans le Gestionnaire de Périphériques. Il faut absolument que les deux
valeurs correspondent. Pour un ordinateur monoprocesseur, on peut trouver trois
valeurs :
- PC monoprocesseur ACPI
- PC à interface de configuration et d’énergie avancée (ACPI)
- PC standard
Il faut savoir que le serveur RIS refusera de déployer une image sur un poste
possédant un disque dur dont la contenance est inférieure à celle de la partition C du
poste modèle. Par exemple, si la partition C de votre poste modèle contenait 40 Go,
la capacité des disques durs de destination doit être supérieure à 40 Go., même si
votre image tient sur 2 Go.
Pour remédier à ce problème, le meilleur moyen est, sur le poste modèle, d’installer
Windows sur une partition de petite taille, en laissant non partitionné tout le reste du
disque dur.
Note : Lors de l’installation par RIS, une seule partition est créée sur l’ensemble du
disque dur, même si sa capacité est supérieure à celle de la partition C du poste
modèle.
19
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Une fois le poste modèle prêt, on peut lancer la création de l’image. Pour cela, on
exécute la commande suivante :
\\<RisServer>\reminst\admin\i386\riprep.exe où <RisServer> représente le nom du
serveur RIS
Après avoir répondu à quelques questions, le programme copie les données sur le
serveur RIS.
20
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Il est possible d’ajouter des fichiers et dossiers à une image déjà créée. Pour cela il
suffit de les copier dans le répertoire où elle est stockée. La racine du disque étant «
Mirror 1 ».
Les ordinateurs clients doivent répondre aux exigences du système d'exploitation qui
va être déployé.
Les ordinateurs clients doivent posséder une carte réseau compatible PXE DHCP-
Based boot ROM.
Si vos machines n'ont pas de cartes réseaux compatible PXE DHCP vous devez créer
une disquette de boot RIS.
Vous pouvez utiliser la disquette d'installation à distance avec les ordinateurs qui ne
possèdent pas une carte réseau compatible PXE DHCP-Based boot ROM.
RBFG.EXE est un utilitaire pour créer une disquette d'installation par réseau, il est
situé dans le dossier RemoteInstall\admin sur chaque serveur RIS.
21
Azeddine KHIAT & Hicham KHOBAICH LP SRI
5.3 Déploiement
Mettez l'ordinateur sous tension, appuyez sur la touche F12, ce qui initialise le
démarrage des services réseau et lance l'assistant d'installation RIS.
22
Azeddine KHIAT & Hicham KHOBAICH LP SRI
Vous devez entrer le nom et le mot de passe d'un utilisateur ayant les droits
suffisant pour accéder au serveur RIS.
Le déploiement s'effectue, les fichiers sont copiés du serveur sur l'ordinateur cible.
Cette opération ne prend pas plus de quelques minutes.
23
Azeddine KHIAT & Hicham KHOBAICH LP SRI
6. Conclusion
Certains petits défauts persistent tout de même, notamment le fait que le service
ne gère pas les partitions multiples, ni les différences de HAL, mais ces difficultés
sont aisément contournables.
