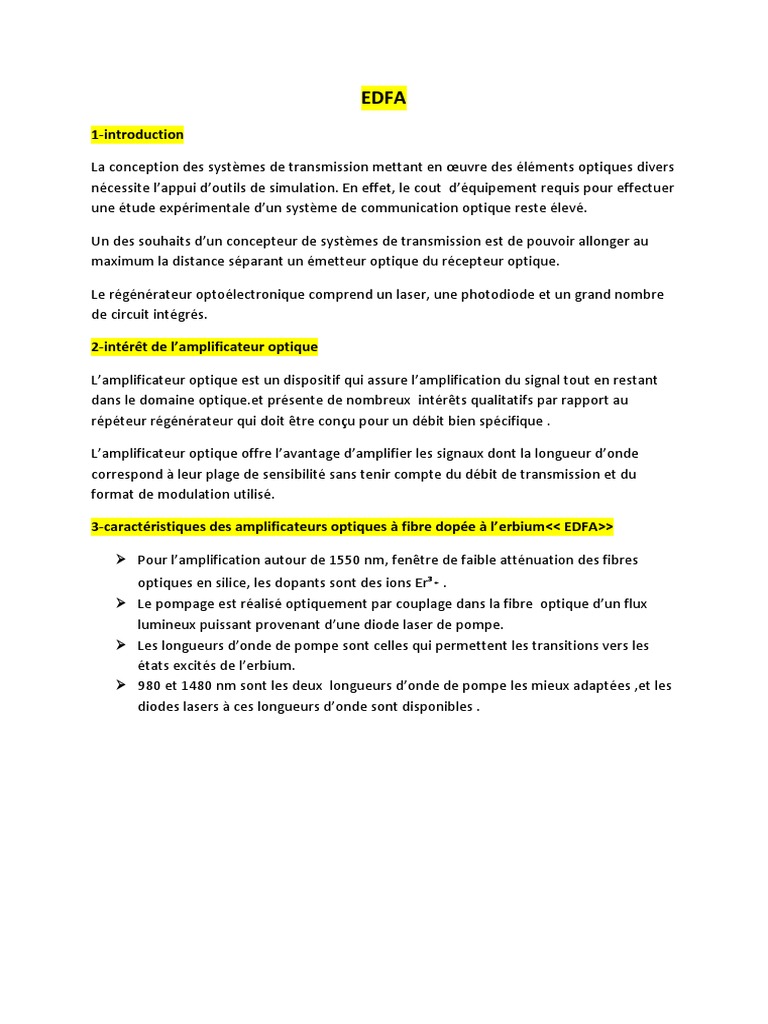

EDFA

1-introduction

La conception des systèmes de transmission mettant en œuvre des éléments optiques divers
nécessite l’appui d’outils de simulation. En effet, le cout d’équipement requis pour effectuer
une étude expérimentale d’un système de communication optique reste élevé.

Un des souhaits d’un concepteur de systèmes de transmission est de pouvoir allonger au

maximum la distance séparant un émetteur optique du récepteur optique.

Le régénérateur optoélectronique comprend un laser, une photodiode et un grand nombre

de circuit intégrés.

2-intérêt de l’amplificateur optique

L’amplificateur optique est un dispositif qui assure l’amplification du signal tout en restant
dans le domaine optique.et présente de nombreux intérêts qualitatifs par rapport au
répéteur régénérateur qui doit être conçu pour un débit bien spécifique .

L’amplificateur optique offre l’avantage d’amplifier les signaux dont la longueur d’onde
correspond à leur plage de sensibilité sans tenir compte du débit de transmission et du
format de modulation utilisé.

3-caractéristiques des amplificateurs optiques à fibre dopée à l’erbium<< EDFA>>

 Pour l’amplification autour de 1550 nm, fenêtre de faible atténuation des fibres
optiques en silice, les dopants sont des ions Er³˖ .
 Le pompage est réalisé optiquement par couplage dans la fibre optique d’un flux
lumineux puissant provenant d’une diode laser de pompe.
 Les longueurs d’onde de pompe sont celles qui permettent les transitions vers les
états excités de l’erbium.
 980 et 1480 nm sont les deux longueurs d’onde de pompe les mieux adaptées ,et les
diodes lasers à ces longueurs d’onde sont disponibles .
