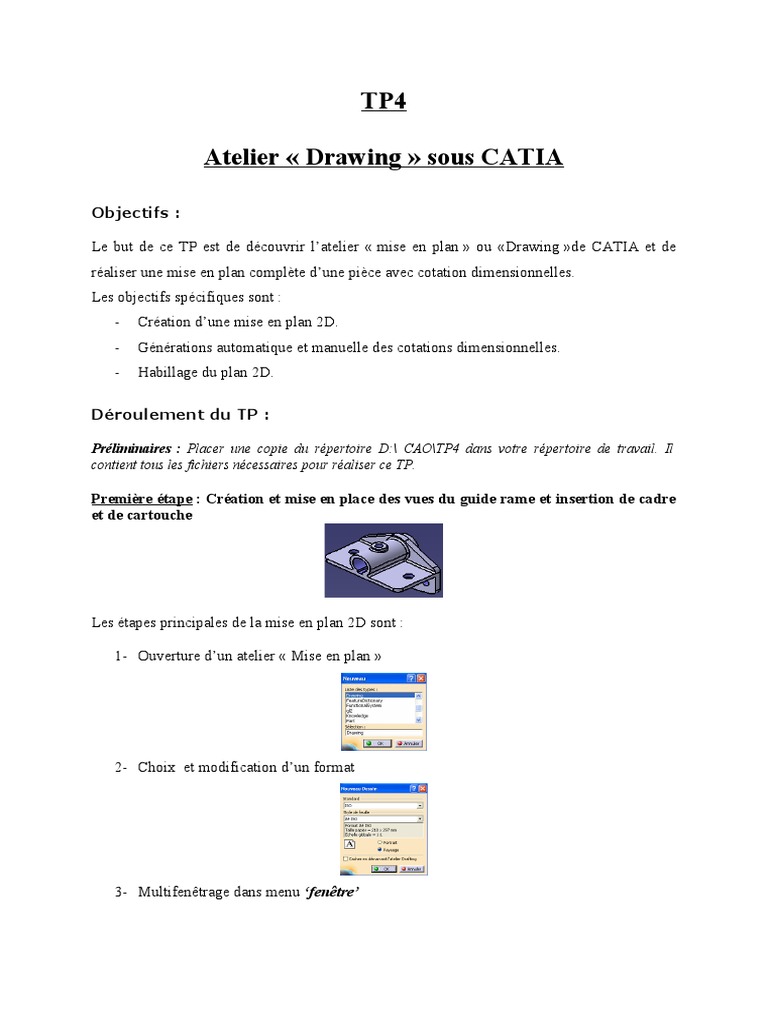

TP4

Atelier « Drawing » sous CATIA

Objectifs :

Le but de ce TP est de découvrir l’atelier « mise en plan » ou «Drawing »de CATIA et de

réaliser une mise en plan complète d’une pièce avec cotation dimensionnelles.
Les objectifs spécifiques sont :
- Création d’une mise en plan 2D.
- Générations automatique et manuelle des cotations dimensionnelles.
- Habillage du plan 2D.

Déroulement du TP :

Préliminaires : Placer une copie du répertoire D:\ CAO\TP4 dans votre répertoire de travail. Il
contient tous les fichiers nécessaires pour réaliser ce TP.

Première étape : Création et mise en place des vues du guide rame et insertion de cadre
et de cartouche

Les étapes principales de la mise en plan 2D sont :

1- Ouverture d’un atelier « Mise en plan »

2- Choix et modification d’un format

3- Multifenêtrage dans menu ‘fenêtre’

 4- Création et orientation d’une vue principale

5- Insertion du calque de fond  : utiliser le menu déroulant ‘Edition’ / ‘Calque de

fond’

6- Mise en place des vues

7- Création d’une vue en coupe

8- Création d’une vue de détail

Le fichier ‘Mise en plan 2D’ du dossier ‘TP4’ illustre les étapes principales de la mise en plan
2D du guide rame.
Le guide dessinateur est à votre disposition pour connaître les normes de la cotation
dimensionnelle.
Deuxième étape : Génération des cotations dimensionnelles du guide rame.
♣ Génération de cotations :
Le but de cette étape est de générer les cotations dimensionnelles minimales pour pouvoir
réaliser le guide rame.

Les cotes générées sont positionnées selon les vues les plus représentatives. En d'autres
termes, lorsqu'une cote apparaît sur une vue, il est inutile de la créer sur une autre vue. La cote
générée sera positionnée selon le critère suivant :

1. Sur la vue sur laquelle la cote peut être générée.

2. Sur la vue sur laquelle la visualisation de la cote est optimale.
3. Sur des vues externes.
4. Sur la vue ayant la plus grande échelle.
5. Sur les vues contenant le plus de cotes.

Les cotes peuvent être crées automatiquement en une seule étape .

Elles peuvent aussi être générées pas à pas .

La génération des cotes peut être filtrée : menu déroulant ‘outils’ / ‘génération de cotes’ /

‘Filtres’

La boîte de dialogue Analyse des cotes générées permet de mettre en évidence les cotes dans
une feuille de dessin ainsi que les contraintes 3D associées.

Pour mieux positionner les cotes de distance et de longueur (cotes générées ou interactives),

sélectionnez ‘Outils’ / ‘Positionnement’ -> ‘Positionnement des cotes’ dans la barre de

menus.

Après avoir générer les côtes, on peut créer un texte libre , créer un texte avec une ligne de

rappel , ajouter une ligne de rappel à un texte existant , créer une référence partielle

, créer un symbole de rugosité ,…

On peut aussi habiller la vue : créer et modifier les marques de centre, créer des

taraudages , créer des trait d’axes  , créer des flèches ,…

Les fichiers ‘Drafting’ et ‘Mise en plan 2D’ du dossier ‘TP4’ contient tous les détails
nécessaires pour réaliser une mise en plan 2D sous CATIA.
