Comment créer une section utilisateur en utilisant le programme de calcul de section?

Logiciel : Advance Design

Module : Général
Question : Comment créer une section utilisateur en utilisant le programme de calcul de section?
Rubrique : Général
Difficulté : **

Réponse

Si vous devez utiliser une section complexe qui n'existe pas dans les catalogues et qui ne peut pas être défini avec les outils présents dans Advance Design alors vous
pouvez utiliser l'outil de calcul de section.

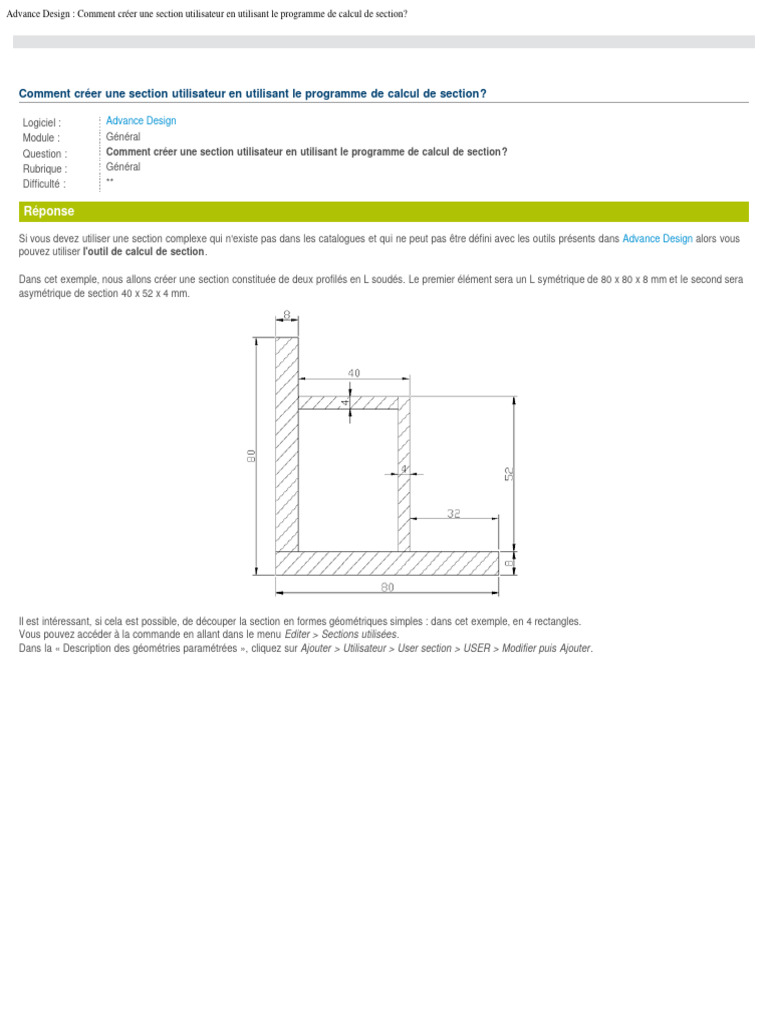

Dans cet exemple, nous allons créer une section constituée de deux profilés en L soudés. Le premier élément sera un L symétrique de 80 x 80 x 8 mm et le second sera
asymétrique de section 40 x 52 x 4 mm.

Il est intéressant, si cela est possible, de découper la section en formes géométriques simples : dans cet exemple, en 4 rectangles.
Vous pouvez accéder à la commande en allant dans le menu Editer > Sections utilisées.
Dans la « Description des géométries paramétrées », cliquez sur Ajouter > Utilisateur > User section > USER > Modifier puis Ajouter.

file:////Serveur-nas/espace/TURBO/PROJETS%20WEB/Projets%20Joomla/technica.fr/ressources/tutoriel%20graitec/creer_section.htm[31/10/2012 23:30:49]
Advance Design : Comment créer une section utilisateur en utilisant le programme de calcul de section?

Sélectionner ensuite la section créée « UserSection1 » et cliquer sur le bouton « Calculer ».

L'outil de section se charge ensuite. Sélectionner la forme par défaut et la supprimer.

Il existe deux méthodes pour définir une géométrie :

1. Dessiner la section en définissant chaque point du contour,

2. Importer un fichier DXF.

1. Création de la section en définissant les points du contour :

Nous allons modifier l'unité de mesure et la passer en millimètre. Il faut paramétrer la grille en passant par le menu Option > Grille ou en tapant Ctrl+G au clavier.
Dans la fenêtre « Paramètres d'affichage » changez l'origine, la taille du pas et le nombre de pas.

Sur la barre d'icône « Générer », cliquer sur « Créer un contour quelconque ». Sélectionner ensuite le matériau à utiliser, dans cet exemple, le matériau « Métal » sera
utilisé.

file:////Serveur-nas/espace/TURBO/PROJETS%20WEB/Projets%20Joomla/technica.fr/ressources/tutoriel%20graitec/creer_section.htm[31/10/2012 23:30:49]
Advance Design : Comment créer une section utilisateur en utilisant le programme de calcul de section?

Placer le premier point à l'origine puis continuer à insérer les autres points à l'aide des coordonnées affichées sur les axes.
Répéter cette opération pour les trois autres contours.

Tous les contours sont maintenant présents dans le pilote. Vous pouvez modifier les propriétés des matériaux, ajouter des aciers dans les sections en béton et changer
l'origine des sections.

file:////Serveur-nas/espace/TURBO/PROJETS%20WEB/Projets%20Joomla/technica.fr/ressources/tutoriel%20graitec/creer_section.htm[31/10/2012 23:30:49]
Advance Design : Comment créer une section utilisateur en utilisant le programme de calcul de section?

2. Importation d'un fichier DXF :

La commande est accessible en passant par le menu Fichier > Importation DXF.

NOTE :
Afin d'importer correctement les fichiers DXF, si ceux-ci sont issus d'AutoCAD, il est préférable qu'ils aient été sauvegardés en « AutoCAD R12/LT2 DXF ».

Après avoir choisi le fichier, sélectionner l'unité de longueur à utiliser pour l'importation. Dans la fenêtre suivante, sélectionner le matériau à utiliser.

Sélectionner « Assigner ce matériau à tous les contours de ce type ». Si cette option n'est pas cochée, le programme pourra assigner à chaque contour un matériau
différent.

Lancer la séquence de calcul en passant par Analyser > Calculer. Les caractéristiques de la section sont maintenant affichées.

file:////Serveur-nas/espace/TURBO/PROJETS%20WEB/Projets%20Joomla/technica.fr/ressources/tutoriel%20graitec/creer_section.htm[31/10/2012 23:30:49]
Advance Design : Comment créer une section utilisateur en utilisant le programme de calcul de section?

Fermer le programme. Une fenêtre apparait pour effectuer l'export vers Advance Design. Sélectionner « Oui », dans la fenêtre suivante les caractéristiques sont
rappelées et modifiables si nécessaire.

Advance Design redevient le programme actif sur la fenêtre de « Description des géométries ». Sélectionner la section définie et cliquer sur « Importer ».
