MINESEC Année Scolaire 2017-2018

LT D’OKOLA P F4 BA
Dpt du Génie Civil Durée : 3 heures
Evaluation Séquence 4 Examinateur : M FOKA

Epreuve de mécanique appliquée

EXERCICE 1 (9pts)

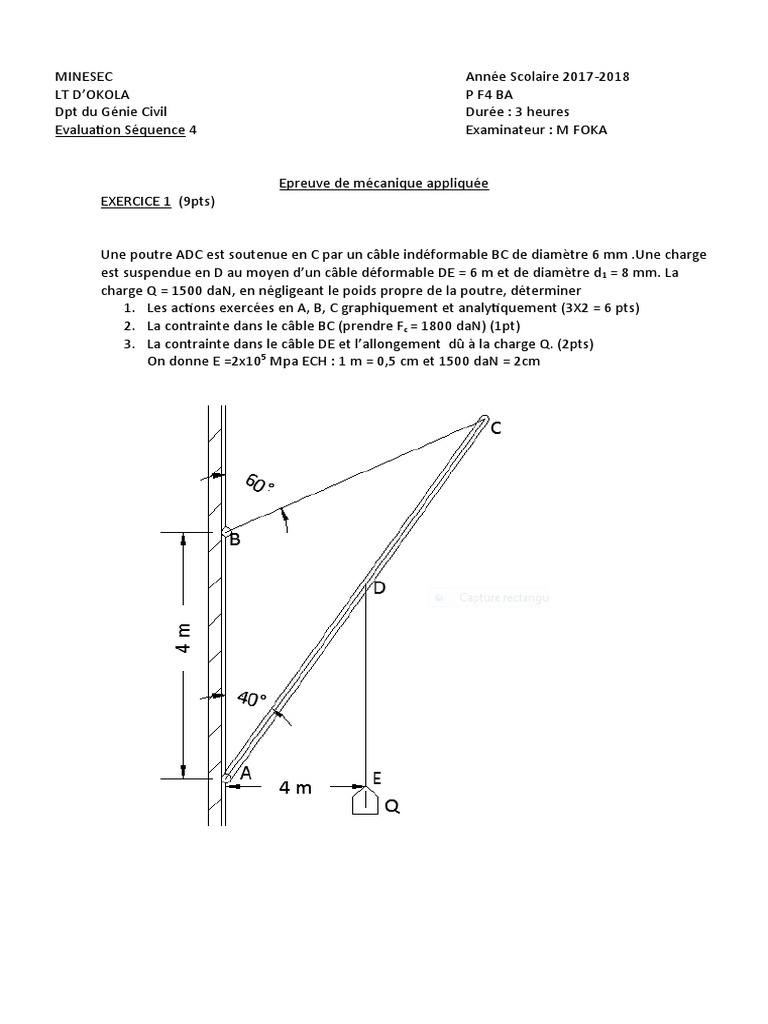

Une poutre ADC est soutenue en C par un câble indéformable BC de diamètre 6 mm .Une charge
est suspendue en D au moyen d’un câble déformable DE = 6 m et de diamètre d 1 = 8 mm. La
charge Q = 1500 daN, en négligeant le poids propre de la poutre, déterminer
1. Les actions exercées en A, B, C graphiquement et analytiquement (3X2 = 6 pts)
2. La contrainte dans le câble BC (prendre Fc = 1800 daN) (1pt)
3. La contrainte dans le câble DE et l’allongement dû à la charge Q. (2pts)
On donne E =2x105 Mpa ECH : 1 m = 0,5 cm et 1500 daN = 2cm
EXERCICE 2 (11pts)

Une poutre ci-dessous repose sur 2 appuis simple A et B et supporte une charge uniformément
répartie sur AB de valeur q = 2 kN /ml et deux charges ponctuelles de même intensité F = 1 kN.
1. Déterminer les actions de contact en A et B (1,5pts)
2. Etudier l’effort tranchant T(x) et le moment fléchissant M(x) ; tracer le diagramme
correspondant le long de la poutre (5pts)
3. Déterminer le centre de gravité de la section de la poutre puis son moment d’inertie I xx’
(2pts)
4. Calculer (en déduire) la valeur de Mf maximum et calculer la contrainte maximale
d’extension ou de compression. (2,5pts)

On donne h = 16 cm, b = 9 cm et e = 1 cm
