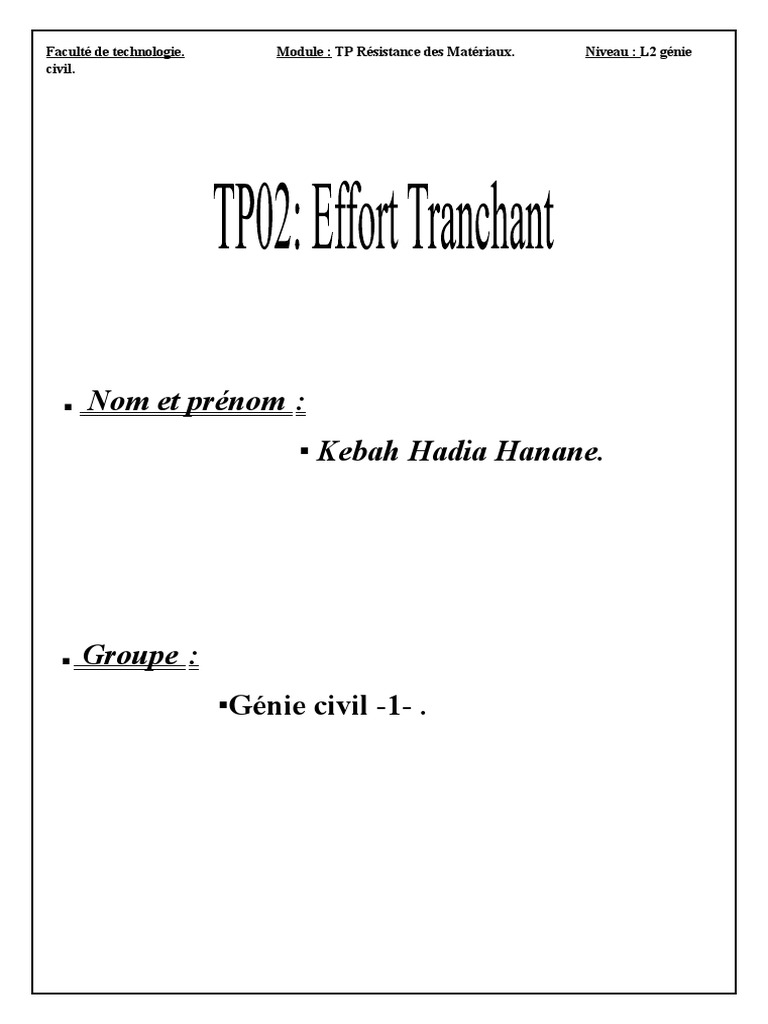

Faculté de technologie.

Module : TP Résistance des Matériaux. Niveau : L2 génie

civil.

■ Nom et prénom  :
▪ Kebah Hadia Hanane.

■ Groupe  :
▪Génie civil -1- .
 Sommaire
-Partie théorique…………………………………………………………-3-
* Introduction…………………………………………………………….-3-
1-Effort tranchant
2- Moment fléchissant
3-Moment de torsion
* 1er cas P appliquée au centre……………………………………………..-4-
-calcul des réactions .

-Calcul de l’effort tranchant .

-diagramme de l’effort tranchant .

  *2eme cas p appliquée a 20 cm de l’appui gauche ……………………….-5-

-calcul des réactions .

-Calcul de l’effort tranchant .

-diagramme de l’effort tranchant .

*3eme cas p appliquée a 10 cm de l’appui gauche……………………….-6-

-calcul des réactions .

-Calcul de l’effort tranchant .

-diagramme de l’effort tranchant .

-Partie expérimentale……………………………………….-8-
* Objectif .
*Principe de l’essai.

-Commentaire………………………………………………………-8-
-Conclusion…………………………………………………………-9-

2
-partie théorique :
Introduction :
1- Effort tranchant : Les forces transversales Tz, et Ty sont les sommes des projections de
toutes les forces intérieures dans la section sur les axes centraux principaux de cette
dernière. Ces efforts tranchants provoquent le cisaillement des bords de la section
respectivement dans la direction des axes Z et Y. Le sens de T sur le plan est positif par
convention quand il tend à faire tourner un élément entre deux sections dans le sens des
aiguilles d’une montre.

2- Moment fléchissant : Les composantes My et Mz du vecteur moment résultant

représentent les sommes des moments de toutes les forces intérieures dans la section,
par rapport aux axes d’inertie principaux de cette dernière Y et Z respectivement. Le
sens positif des moments dans le plan qui par convention tend les fibres inférieures et
comprime les fibres supérieures de la section.

3- Moment de torsion : Le moment de torsion Mx (ou Mt) est la somme des moments de
toutes les forces intérieures dans la section par rapport à l’axe de la barre x. Le moment
de torsion est positif lorsqu’il tend à tourner la section dans le sens inverse des aiguilles
d’une montre (sens trigonométrique) en regardant la section du côté de la normale
extérieure.

3
 Soit une poutre simplement appuée soumis a une charge P.
*1er cas P appliquée au centre :

-Calcul des réactions :

∑F/X =0 => HB = 0

∑F/Y =0 => VA+VB = P => VB= 10N

∑M/B = 0 => VA.80 – 20×40 =0

=>VA= 10N.

- Calcul de l’effort tranchant :

section1-1 : 0≤ x ≤40
∑F/X = 0 => N = 0

∑F/Y = 0 => VA – T = 0

4
 =>T = VA = 10N.

section 2-2 : 40≤ x ≤ 80

∑F/X = 0 => N = 0

∑F/Y = 0 => T = VB – P = -10N.

-diagramme de l’effort tranchant :

*2eme cas p appliquée a 20 cm de l’appui gauche :

-calcul des réactions :

∑F/X = 0 => HB = 0

∑F/Y = 0 => VA+VB = P => VB = 5N.

∑M/B = 0 => VA .80 – 20.60= 0

5
 => VA =15N

- Calcul de l’effort tranchant :

section 1-1 : 0≤ x ≤ 20

∑F/X = 0 => N = 0

∑F/Y = 0 => T = VA – P = -5 N.

section 2-2 : 20≤ x ≤ 80

∑F/x =0 => N = 0

∑F/y = 0 => T = VB = 5N.

-diagramme de l’effort tranchant :

*3eme cas p appliquée a 10 cm de l’appui gauche :

6
-calcul des réactions :

∑F/X = 0 => HB = 0

∑F/Y = 0 => VA+VB = P => VB = 2.5N.

∑M/B = 0 => VA .80 – 20 .70 = 0

=> VA= 17.5 N

- Calcul de l’effort tranchant :

section 1-1 :

∑F/X = 0 => N=0

∑F/Y = 0 => T = VA – P = 17.5 – 20 = - 2.5N

section 2-2 :

∑F/X = 0 => N = 0

∑F/Y = 0 => T = VB = 2.5N

-diagramme de l’effort tranchant :

7
-Partie expérimentale :
*Objectif :
Le but de cette manipulation est de comparer entre les valeurs de l’effort tranchant mesurée
expérimentalement et celles tirées de l’application théorique .

*Principe de l’essai :

La mesure de l’effort tranchant c’est faite avec un appareil qui nous donne les valeurs de
ce dernier a chaque pose de charge sur lui.

-Commentaire :
La charge P appliquée au appliquée a 20 cm appliquée a 10 cm
centre  de l’appui gauche  de l’appui gauche
L’effort tranchant 9.8 3 2

8
-Conclusion :
Cette manipulation nous a permis de conclure que les valeurs expérimentales de l’effort
tranchant sont très proche des valeurs tirées de l’application théorique ce qui prouve
l’efficacité de cette appareil.
