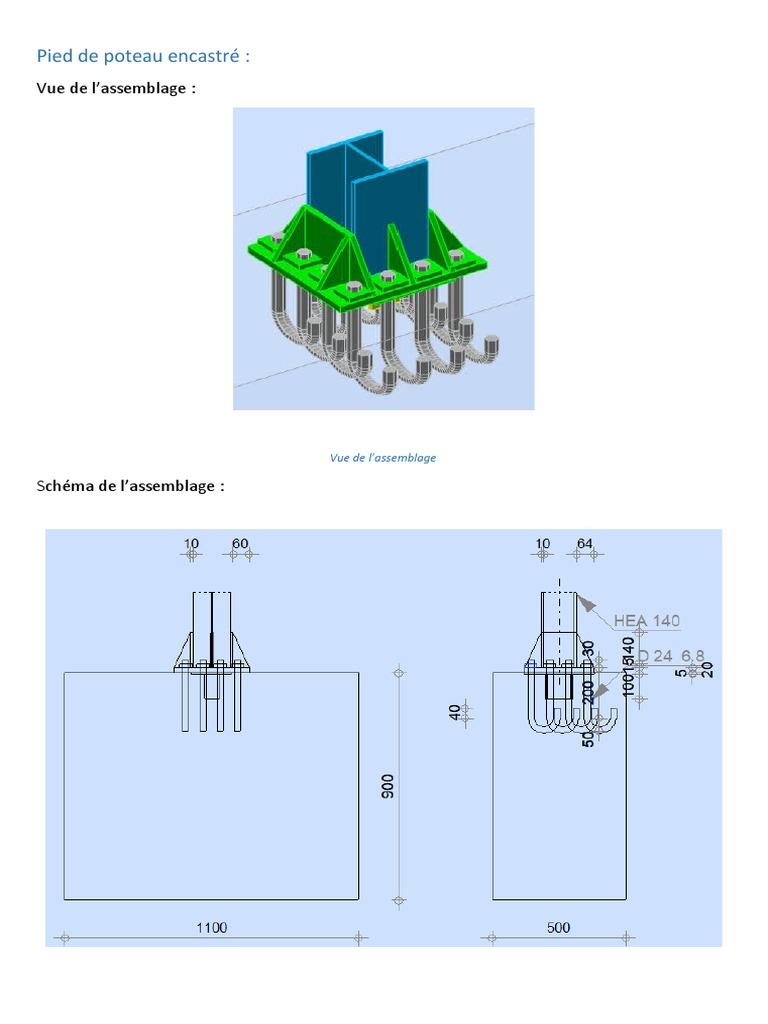

Pied de poteau encastré

:
Vue de l’assemblage :

Vue de l’assemblage

Schéma de l’assemblage :
Calcul du pied de poteau encastré :

Annexe 8  : Note de Calcul du pied de poteau encastré

Autodesk Robot Structural Analysis Professional 2018

Calcul du Pied de Poteau encastré

Ratio
'Les pieds de poteaux encastrés' de Y.Lescouarc'h (Ed. CTICM) 0,85

Général
Assemblage N°: 1

Nom de
Pied de poteau encastré
l’assemblage :

Noeud de la structure: 3

Barres de la structure: 2

Géométrie
Poteau
Profilé: HEA 140

Barre N°: 2

Matériau: ACIER E28

ec = 275,00 [MPa] Résistance

Plaque principale du pied de poteau

lpd = 260 [mm] Longueur

bpd = 280 [mm] Largeur

tpd = 20 [mm] Epaisseur

Matériau: ACIER E28

e = 275,00 [MPa] Résistance

Platine de prescellement
lpp = 266 [mm] Longueur

bpp = 154 [mm] Largeur

tpp = 5 [mm] Epaisseur

Ancrage
Le plan de cisaillement passe par la partie NON FILETÉE du boulon

Classe = 6.8 Classe de tiges d'ancrage

d= 24 [mm] Diamètre du boulon

d0 = 24 [mm] Diamètre des trous pour les tiges d'ancrage

nH = 4 Nombre de colonnes des boulons

nV = 4 Nombre de rangéss des boulons

Ecartement eHi = 70;70 [mm]

Entraxe eVi = 65;65 [mm]

Platine

lwd = 45 [mm] Longueur

bwd = 50 [mm] Largeur

twd = 15 [mm] Epaisseur

Bêche
Profilé: IPE 100

hw = 100 [mm] Hauteur

Matériau: ACIER

e = 235,00 [MPa] Résistance

Raidisseur
lr = 64 [mm] Longueur

wr = 280 [mm] Largeur

hs = 140 [mm] Hauteur

ts = 10 [mm] Epaisseur

Semelle isolée
L= 500 [mm] Longueur de la semelle

B= 1100 [mm] Largeur de la semelle

H= 900 [mm] Hauteur de la semelle

Béton
fc28 = 20,00 [MPa] Résistance

bc = 11,33 [MPa] Résistance

n= 7,00 ratio Acier/Béton

Soudures
ap = 6 [mm] Plaque principale du pied de poteau

aw = 4 [mm] Bêche

as = 15 [mm] Raidisseurs

Efforts
Cas: 23: ELU4 (1+3)*1.00+(10+11+12)*1.75

N= 1021,99 [daN] Effort axial

Qy = -1126,40 [daN] Effort tranchant

Qz = 916,95 [daN] Effort tranchant

My = -20,22 [kN*m] Moment fléchissant

Mz = -9,96 [kN*m] Moment fléchissant

Résultats
Béton
Vérification du béton pour la pression diamétrale
pm ≤ K*bc 10,02 < 15,42 vérifié (0,65)

Vérification de la semelle tendue du poteau

l1 = 70 [mm] l1 = 0.5*bfc

l2 = 121 [mm] l2 =  * a 2

l3 = 98 [mm] l3 = 0.5*[(bfc-s) + *a2]

Vérification de la semelle tendue du poteau

l1 = 70 [mm] l1 = 0.5*bfc

l4 = 93 [mm] l4 = 0.5*(s+*a2)

leff = 70 [mm] leff = min(l1, l2, l3, l4)

Nt ≤ leff*tfc*ec 3746,78 < 16362,50 vérifié (0,23)

Adhérence

Nt ≤ *d*s*(L2 + 10*r -5*d) 3746,78 < 4722,94 vérifié (0,79)

Vérification de la résistance de la section filetée d'une tige

Nt ≤ 0.8*As*e 3746,78 < 11578,40 vérifié (0,32)

Transfert des efforts tranchants

|tz| ≤ ( (At2 * e2 - N2) / 2.36 ) |229,24| < 12072,55 vérifié (0,02)

|ty| ≤ ( (At2 * e2 - N2) / 2.36 ) |281,60| < 12072,55 vérifié (0,02)

Bêche
Béton

|Tz| ≤ (l - 30) * bc * B |916,95| < 4363,33 vérifié (0,21)

|Ty| ≤ (l-30) * bc * H |-1126,40| < 7933,33 vérifié (0,14)

Ame

|Tz| ≤ f * t * h / 3 |916,95| < 4928,61 vérifié (0,19)

|Ty| ≤ f * t * h / 3 |-1126,40| < 8506,97 vérifié (0,13)

Semelle

|Tz| ≤ 3*b*t*f / l / (1/h + 1/h0) |916,95| < 12616,02 vérifié (0,07)

|Ty| ≤ 3*b*t*f / l / (1/h + 1/h0) |-1126,40| < 5706,88 vérifié (0,20)

Soudure âme

|Tz| ≤ 2/k*f * t * h / 3 |916,95| < 13738,30 vérifié (0,07)

|Ty| ≤ 3*b*t*f / l / (1/h + 1/h0) |-1126,40| < 11248,44 vérifié (0,10)

Semelle

|Tz| ≤ 2*3*b*t*f / l / (1/h + 1/h0) |916,95| < 17886,46 vérifié (0,05)

|Ty| ≤ (l - 30) * bc * B |-1126,40| < 15785,09 vérifié (0,07)

Ame poteau

|Tz| ≤ 3*b*t*f / l / (1/h + 1/h0) |916,95| < 11361,86 vérifié (0,08)

|Ty| ≤ 3*b*t*f / l / (1/h + 1/h0) |-1126,40| < 13965,79 vérifié (0,08)

Platine
Zone de traction

M11' ≤ e*W 577,00 < 5325,04 vérifié (0,11)

Cisaillement

V11' ≤ e/3 * hr*tr*nr/1.5 14987,12 < 44455,97 vérifié (0,34)

tpmin = 5 [mm] tpmin = V11'*1.5*3/(e*bpd)

tpd  tpmin 20 > 5 vérifié (0,25)

Traction

Nt[daN] ≤ 375* tpd[mm] *[a2/a1 + (a4/a3)] 3746,78 < 19352,10 vérifié (0,19)
Zone comprimée

M22' ≤ e*W 4,49 < 53,25 vérifié (0,08)

Cisaillement

V22' ≤ e/3 * hr*tr*nr/1.5 12325,93 < 44455,97 vérifié (0,28)

tpmin = 4 [mm] tpmin = V22'*1.5*3/(e*bpd)

tpd  tpmin 20 > 4 vérifié (0,21)

Section oblique dans la zone de la dalle comprimée

M55' ≤ e*(l3*tpd2)/6 0,28 < 1,60 vérifié (0,17)

Cisaillement

V55' ≤ e/3 * l3*tpd/1.5 636,07 < 18494,27 vérifié (0,03)

Pression diamétrale

|tz| = 57,31 [daN] Effort tranchant tz=Qz/nv

|tz| ≤ 3 * d * tpd * e |57,31| < 39600,00 vérifié (0,00)

|ty| = 70,40 [daN] Effort tranchant ty=Qy/nv

|ty| ≤ 3 * d * tpd * e |70,40| < 39600,00 vérifié (0,00)

Raidisseur
Epaisseur

tr  max(tr1,tr2,tr3) 10 > 9 vérifié (0,85)

Soudures

ar  max(a'r, a''r) 15 > 4 vérifié (0,26)

Poteau
Ame

tw  3*Mm/(ec*hr2) 6 > 3 vérifié (0,45)

Platine de prescellement
Pression diamétrale

|tz| ≤ 3 * d * tpp * e |57,31| < 9900,00 vérifié (0,01)

|ty| ≤ 3 * d * tpp * e |70,40| < 9900,00 vérifié (0,01)

Remarques
Rayon de la crosse trop faible. 50 [mm] < 72 [mm]

Pince ancrage-raidisseur trop faible. 15 [mm] < 38 [mm]

Pince transversale boulon-aile du poteau trop faible. 39 [mm] < 50 [mm]

Assemblage satisfaisant vis à vis de la Norme Ratio 0,85

Traverse-Traverse :
Vue de l’assemblage :
 Vue de l’assemblage

Schéma de l’assemblage :

Calcul de l’assemblage Traverse-Traverse :

Note de calcul assemblage Traverse-Traverse

 Autodesk Robot Structural Analysis Professional 2018

Calcul de l'Encastrement Poutre-Poutre

Ratio
NF P 22-430 0,28

Général
Assemblage N°: 3

Nom de
Poutre - poutre
l’assemblage :

Noeud de la structure: 5

Barres de la structure: 3, 4

Géométrie
Gauche
Poutre
Profilé: IPE 270

Barre N°: 3

= -175,4 [Deg] Angle d'inclinaison

Matériau: ACIER E28

eb = 275,00 [MPa] Résistance

Droite
Poutre
Profilé: IPE 270

Barre N°: 4

= -4,6 [Deg] Angle d'inclinaison

Matériau: ACIER E28

eb = 275,00 [MPa] Résistance

Boulons
Le plan de cisaillement passe par la partie NON FILETÉE du boulon

d= 18 [mm] Diamètre du boulon

Classe = 6.8 Classe du boulon

Fb = 6297,60 [daN] Résistance du boulon à la rupture

nh = 2 Nombre de colonnes des boulons

nv = 5 Nombre de rangéss des boulons

Pince premier boulon-extrémité supérieure de la platine

h1 = 60 [mm]
d'about

Ecartement ei = 70 [mm]

Entraxe pi = 80;80;90;70 [mm]

Platine
hpr = 430 [mm] Hauteur de la platine

bpr = 135 [mm] Largeur de la platine

tpr = 20 [mm] Epaisseur de la platine

Matériau: ACIER

epr = 235,00 [MPa] Résistance

Jarret inférieur
wrd = 135 [mm] Largeur de la platine

tfrd = 10 [mm] Epaisseur de l'aile

hrd = 140 [mm] Hauteur de la platine

twrd = 6 [mm] Epaisseur de l'âme

lrd = 300 [mm] Longueur de la platine

d = 21,2 [Deg] Angle d'inclinaison

Matériau: ACIER

ebu = 235,00 [MPa] Résistance

Soudures d'angle
aw = 5 [mm] Soudure âme

af = 8 [mm] Soudure semelle

afd = 5 [mm] Soudure horizontale

Efforts
Cas
23: ELU4 (1+3)*1.00+(10+11+12)*1.75
:

My = 22,86 [kN*m] Moment fléchissant

Fz = -94,89 [daN] Effort tranchant

Fx = 1445,80 [daN] Effort axial

Résultats
Distances de calcul
Boul
on Type a1 a2 a3 a4 a5 a6 a'1 a'2 a'3 a'4 a'5 a'6 s s1 s2
N°

Intéri
1 25 32     28 40
eurs

Centra
2 25 32                         80
ux

Centra
3 25 32                         85
ux

Centra
4 25 32                         80
ux

x= 47 [mm] Zone comprimée x = es*(b/ea)

Efforts par boulon - Efforts par boulon - méthode plastique

Boulon
di Ft Fa Fs Fp Fb Fi pi [%]
N°

1 356 14894,37 0,00 21659,92 14894,37 6297,60 > 1759,36 100,00

2 276 6913,72 7260,00 9495,43 6913,72 6297,60 > 1395,99 100,00

3 196 7031,10 7713,75 10088,90 7031,10 6297,60 > 1032,62 100,00

4 106 6913,72 7260,00 9495,43 6913,72 6297,60 > 623,82 100,00

Fi ≤ min(Fti , Fsi, Fpi, Fbi) 1759,36 < 6297,60 vérifié (0,28)

Traction des boulons

1.25*Fimax/As ≤ red |114,54| < 410,00 vérifié (0,28)

Action simultanée de l'effort de traction et de cisaillement dans le boulon

[Fimax2+2.36*Ti2]/A ≤ red |69,14| < 410,00 vérifié (0,17)

Effort tranchant [9.2.2.1]

T1 ≤ T b 9,49 < 6774,82 vérifié (0,00)

Vérification de la poutre
Compression réduite de la semelle [9.2.2.2.2]

Nc adm = 45465,96 [daN] Résistance de la section de la poutre Ncadm = Abc*e + N*Abc/Ab

Fres ≤ Nc adm 6732,00 < 45465,96 vérifié (0,15)

Distances de calcul
Boul
on Type a1 a2 a3 a4 a5 a6 a'1 a'2 a'3 a'4 a'5 a'6 s s1 s2
N°

Intéri
1 25 32     28 40
eurs

Centra
2 25 32                         80
ux

Centra
3 25 32                         85
ux

Centra
4 25 32                         80
ux

x= 47 [mm] Zone comprimée x = es*(b/ea)

Efforts par boulon - Efforts par boulon - méthode plastique

Boulon
di Ft Fa Fs Fp Fb Fi pi [%]
N°

1 356 14894,37 0,00 21659,92 14894,37 6297,60 > 1759,36 100,00

2 276 6913,72 7260,00 9495,43 6913,72 6297,60 > 1395,99 100,00

3 196 7031,10 7713,75 10088,90 7031,10 6297,60 > 1032,62 100,00

4 106 6913,72 7260,00 9495,43 6913,72 6297,60 > 623,82 100,00

Fi ≤ min(Fti , Fsi, Fpi, Fbi) 1759,36 < 6297,60 vérifié (0,28)

Traction des boulons

1.25*Fimax/As ≤ red |114,54| < 410,00 vérifié (0,28)

Action simultanée de l'effort de traction et de cisaillement dans le boulon

[Fimax2+2.36*Ti2]/A ≤ red |69,14| < 410,00 vérifié (0,17)

Effort tranchant [9.2.2.1]

T1 ≤ T b 9,49 < 6774,82 vérifié (0,00)

Vérification de la poutre
Compression réduite de la semelle [9.2.2.2.2]

Nc adm = 45465,96 [daN] Résistance de la section de la poutre Ncadm = Abc*e + N*Abc/Ab

Fres ≤ Nc adm 6732,00 < 45465,96 vérifié (0,15)

Remarques
Epaisseur de l'âme de la contreplaque inférieure à l'épaisseur de l'âme de la poutre 6 [mm] < 7 [mm]

Epaisseur de l'aile de la contreplaque inférieure à l'épaisseur de l'aile de la poutre 10 [mm] < 10 [mm]

Rati
Assemblage satisfaisant vis à vis de la Norme 0,28
o

Poteau-Poutre :

Vue de l’assemblage :
 Vue de l’assemblage

Schéma de l’assemblage :

Calcul de l’assemblage Poteau-Poutre :

Note de Calcul de l’assemblage Poteau-Poutre
 Autodesk Robot Structural Analysis Professional 2018

Calcul de l'Encastrement Traverse-Poteau

Ratio
NF P 22-430 0,44

Général
Assemblage N°: 2

Nom de
Angle de portique
l’assemblage :

Noeud de la structure: 4

Barres de la structure: 2, 4

Géométrie
Poteau
Profilé: HEA 140

Barre N°: 2

= -90,0 [Deg] Angle d'inclinaison

Matériau: ACIER E28

ec = 275,00 [MPa] Résistance

Poutre
Profilé: IPE 270

Barre N°: 4

= 4,6 [Deg] Angle d'inclinaison

Matériau: ACIER E28

eb = 275,00 [MPa] Résistance

Boulons
Le plan de cisaillement passe par la partie NON FILETÉE du boulon

d= 18 [mm] Diamètre du boulon

Classe = 6.8 Classe du boulon

Fb = 6297,60 [daN] Résistance du boulon à la rupture

nh = 2 Nombre de colonnes des boulons

nv = 5 Nombre de rangéss des boulons

Pince premier boulon-extrémité supérieure de la platine

h1 = 65 [mm]
d'about

Ecartement ei = 70 [mm]

Entraxe pi = 75;75;90;75 [mm]

Platine
hp = 430 [mm] Hauteur de la platine

bp = 135 [mm] Largeur de la platine

tp = 20 [mm] Epaisseur de la platine

Matériau: ACIER

ep = 235,00 [MPa] Résistance

Jarret inférieur
wd = 140 [mm] Largeur de la platine

tfd = 12 [mm] Epaisseur de l'aile

hd = 140 [mm] Hauteur de la platine

twd = 8 [mm] Epaisseur de l'âme

ld = 300 [mm] Longueur de la platine

= 28,8 [Deg] Angle d'inclinaison

Matériau: ACIER

ebu = 235,00 [MPa] Résistance

Raidisseur poteau
Supérieur

hsu = 116 [mm] Hauteur du raidisseur

bsu = 67 [mm] Largeur du raidisseur

thu = 8 [mm] Epaisseur du raidisseur

Matériau: ACIER

esu = 235,00 [MPa] Résistance

Inférieur

hsd = 116 [mm] Hauteur du raidisseur

bsd = 67 [mm] Largeur du raidisseur

thd = 8 [mm] Epaisseur du raidisseur

Matériau: ACIER

esu = 235,00 [MPa] Résistance

Soudures d'angle
aw = 5 [mm] Soudure âme

af = 8 [mm] Soudure semelle

as = 5 [mm] Soudure du raidisseur

afd = 5 [mm] Soudure horizontale

Efforts
Cas: 23: ELU4 (1+3)*1.00+(10+11+12)*1.75

My = -17,28 [kN*m] Moment fléchissant

Fz = -1433,67 [daN] Effort tranchant

Fx = 683,56 [daN] Effort axial

Résultats
Distances de calcul
Boul
on Type a1 a2 a3 a4 a5 a6 a'1 a'2 a'3 a'4 a'5 a'6 s s1 s2
N°

Intéri
1 25 32     16 27 20 32     22 29
eurs
Boul
on Type a1 a2 a3 a4 a5 a6 a'1 a'2 a'3 a'4 a'5 a'6 s s1 s2
N°

Centra
2 25 32         20 32             83
ux

Centra
3 25 32         20 32             83
ux

Centra
4 25 32         20 32             75
ux

Centra
5 25 32         20 32             75
ux

x= 46 [mm] Zone comprimée x = es*(b/ea)

Efforts par boulon - Efforts par boulon - méthode plastique

Boulon
di Ft Fa Fs Fp Fb Fi pi [%]
N°

1 365 16076,41 0,00 19869,81 7175,18 6297,60 > 1213,56 100,00

2 290 6973,69 6239,06 9792,17 3649,69 6297,60 > 978,17 100,00

3 200 6973,69 6239,06 9792,17 3649,69 6297,60 > 695,70 100,00

4 125 6785,34 5671,88 8901,97 3549,92 6297,60 > 460,31 100,00

5 50 6785,34 5671,88 8901,97 3549,92 6297,60 > 224,92 100,00

Fi ≤ min(Fti , Fai, Fsi, Fpi, Fbi) 978,17 < 3649,69 vérifié (0,27)

Traction des boulons

1.25*Fimax/As ≤ red |79,01| < 410,00 vérifié (0,19)

Action simultanée de l'effort de traction et de cisaillement dans le boulon

[Fimax2+2.36*Ti2]/A ≤ red |48,47| < 410,00 vérifié (0,12)

Effort tranchant [9.2.2.1]

T1 ≤ T b 143,37 < 6774,82 vérifié (0,02)

Vérification de la poutre
Compression réduite de la semelle [9.2.2.2.2]

Nc adm = 46640,69 [daN] Résistance de la section de la poutre Ncadm = Abc*e + N*Abc/Ab

Fres ≤ Nc adm 5778,21 < 46640,69 vérifié (0,12)

Vérification du poteau
Compression de l'âme du poteau [9.2.2.2.2]

Fres ≤ Fpot 5778,21 < 52800,86 vérifié (0,11)

Cisaillement de l'âme du poteau - (recommandation C.T.I.C.M)

|Fres| ≤ VR |5778,21| < 13089,79 vérifié (0,44)

Assemblage satisfaisant vis à vis de la Norme Ratio 0,44

Poteau-Panne sablière :
Vue de l’assemblage :
 Schéma de l’assemblage

Schéma de l’assemblage :

Calcul de l’assemblage Poteau-Panne :

Note de calcul de l’assemblage Poteau-Panne :

Autodesk Robot Structural Analysis Professional 2018

Calcul de l'assemblage par cornières

Ratio
CM 66 - Revue construction métallique n° 2 - juin 1976 (NT 84) 0,05

Général
Assemblage N°: 4

Nom de
Par cornières: poutre-poteau (âme)
l’assemblage :

Noeud de la structure: 4

Barres de la structure: 2, 45

Géométrie
Poteau
Profilé: HEA 140

Barre N°: 2

Matériau: ACIER E28

ec = 275,00 [MPa] Résistance

Poutre portée
Profilé: HEA 120

Barre N°: 45

Matériau: ACIER E28

eb = 275,00 [MPa] Résistance

Cornière
Profilé: CAE 50x5

Lc = 60 [mm] Longueur de la cornière

Matériau: ACIER E28

c = 275,00 [MPa] Résistance

Boulons
Boulons assemblant le poteau à la cornière
Le plan de cisaillement passe par la partie NON FILETÉE du boulon

Classe = 6.8 Classe du boulon

d' = 10 [mm] Diamètre du boulon

f'y = 410,00 [MPa] Limite de plasticité

f'u = 600,00 [MPa] Résistance du boulon à la traction

n' = 2,00 Nombre de rangéss des boulons

h'1 = 15 [mm] Niveau du premier boulon

Boulons assemblant la cornière à la poutre

Le plan de cisaillement passe par la partie NON FILETÉE du boulon

Classe = 6.8 Classe du boulon

d= 10 [mm] Diamètre du boulon

fy = 410,00 [MPa] Limite de plasticité

fu = 600,00 [MPa] Résistance du boulon à la traction

n= 2,00 Nombre de rangéss des boulons

h1 = 15 [mm] Niveau du premier boulon

Efforts
Cas: 20: ELU1 (1+3)*1.33+2*1.50

T= 181,58 [daN] Effort tranchant

Résultats
Boulons
cisaillement des boulons (Côté de la poutre portée)

T ≤ 1.3 * n * Av * fy / (1+(a2 * 2)/2) |181,58| < 3486,38 vérifié (0,05)

cisaillement des boulons (Côté de la poutre porteuse)

T ≤ 1.3 * n' * A'v * f'y |181,58| < 8372,34 vérifié (0,02)

PROFILES
Pression diamétrale (Côté de la poutre portée)

T ≤ 3 * n * d * twb * eb / (1 + (a2 * 2)/2) |181,58| < 3435,43 vérifié (0,05)

Pression diamétrale (Côté de la poutre porteuse)

T ≤ 6 * n' * d' * tw * e |181,58| < 18150,00 vérifié (0,01)

Pince transversale

T ≤ 1.25 * n * twb * dt * eb |181,58| < 14437,50 vérifié (0,01)

Effort tranchant (Côté de la poutre portée)

T ≤ 0.65 * (ha - n*d) * twb * eb |181,58| < 6971,25 vérifié (0,03)

Cornière
Pression diamétrale (Côté de la poutre portée)

T ≤ 6 * n * d * tc * c / (1 + (a2 * 2)/2) |181,58| < 6870,86 vérifié (0,03)

Pression diamétrale (Côté de la poutre porteuse)

T ≤ 6 * n' * d' * tc * c |181,58| < 16500,00 vérifié (0,01)

Pince transversale (Côté de la poutre portée)

T ≤ 2.5 * n * tc * dv * c |181,58| < 10312,50 vérifié (0,02)

Pince transversale (Côté de la poutre porteuse)

T ≤ 2.5 * n' * tc * d'v * c |181,58| < 10312,50 vérifié (0,02)

Effort tranchant (Côté de la poutre portée)

T ≤ 0.866 * tc *(Lc - n * d) * c |181,58| < 4763,00 vérifié (0,04)

Effort tranchant (Côté de la poutre porteuse)

T ≤ 0.866 * tc *(Lc - n' * d') * c |181,58| < 4763,00 vérifié (0,04)

Moment fléchissant (Côté de la poutre portée)

T ≤ (2/a) * (I/v)c * c |181,58| < 4345,42 vérifié (0,04)

Moment fléchissant (Côté de la poutre porteuse)

T ≤ tc * Lc2 / (3a') * c |181,58| < 5038,17 vérifié (0,04)

Rati
Assemblage satisfaisant vis à vis de la Norme 0,05
o
