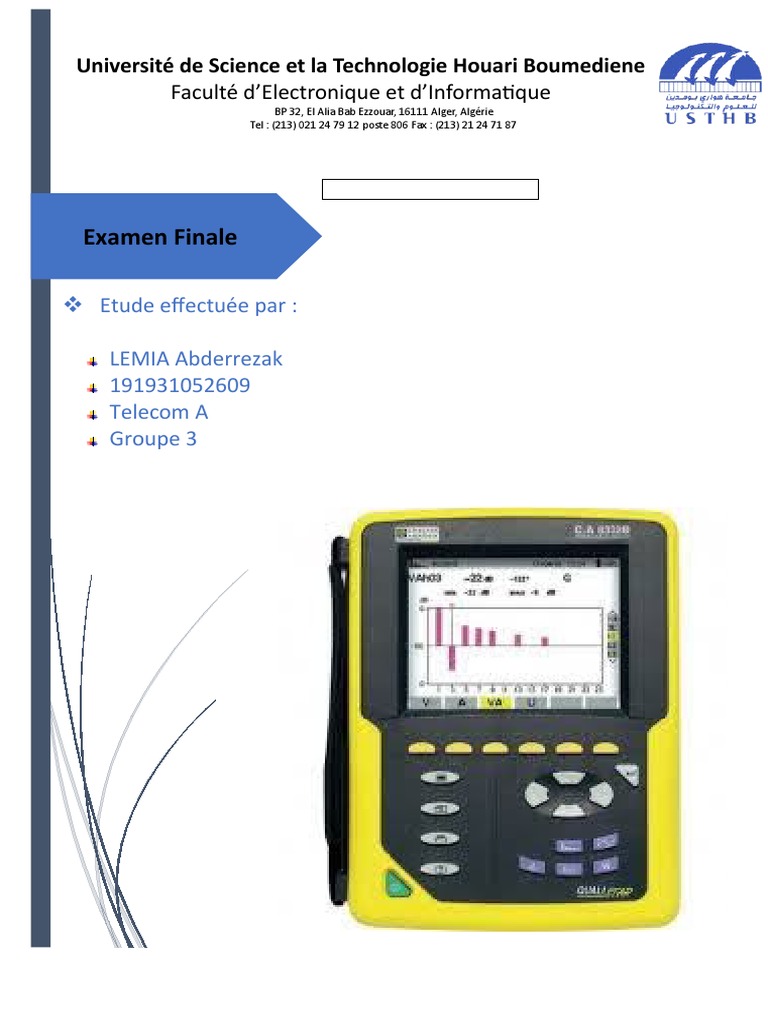

Université de Science et la Technologie Houari Boumediene

Faculté d’Electronique et d’Informatique

BP 32, El Alia Bab Ezzouar, 16111 Alger, Algérie
Tel : (213) 021 24 79 12 poste 806 Fax : (213) 21 24 71 87

Examen Finale

 Etude effectuée par :

LEMIA Abderrezak
191931052609
Telecom A
Groupe 3
 Mesure Electrique et Electronique

INTRODUCTION

La mesure joue un rôle de plus en plus important dans nos domaines électriques et
électroniques, les activités expérimentales donc, les mesures occupent une place importante.
Non seulement pour acquérir le savoir-faire nécessaire au bien des équipements et des
différents appareils de mesure utilisés, mais aussi pour acquérir une bonne compréhension des
méthodes à prendre, pour s'en inspirer en temps opportun.Maximiser les profits sans fournir
de matériel aux étudiants. Une mesure est un ensemble d'opérations qui déterminent une ou
plusieurs valeurs que l'on peut raisonnablement attribuer à une grandeur.
GENERALITE SUR LES MESURES :

La mesure est un processus de connaissance qui grâce à l'expérience physique nous donne une
information quantitative du rapport la grandeur mesurable et une grandeur de meme nature
comme unité d'où dans ce on a défini la donnée les grandeurs électriques et unités de mesure,
et thermes de methodologie.

APPAREILS ANALOGIQUES ET NUMERIQUE :

L'instrumentation est un système qui transforme un phénomène physique qui nous est difficile
ou inaccessible en un autre qui peut être visualisé et estimé.
Types d’appareils analogiques : Dispositifs électromagnétiques, dispositifs
ferromagnétiques, dispositifs électrostatiques, dispositifs électrodynamiques, dispositifs
dynamiques, dispositifs inductifs, équipements thermiques.
Dans ce chapitre, nous avons consacré aux appareils analogiques et numériques.
Appareils numériques : Pour les appareils à affichage numérique, le fabricant fournit le nom
de la mesure d'incertitude totale.
La précision est généralement donnée en pourcentage de la valeur pour chaque plage.Elle peut
être exprimée sous deux formes différentes :
1ère forme : 𝛥𝑋 = ± (𝑥% 𝐿𝑒𝑐𝑡𝑢𝑟𝑒 + 𝑦% 𝐺𝑎𝑚𝑚𝑒) donc : 𝛥𝑋 = 𝑥. 𝐿 100 + 𝑦. 𝐺 100
Avec : ▪ G : la gamme utilisée [unité] ▪ L : la lecture (affichée directement sur l’afficheur de
l’appareil)
2ème forme : 𝛥𝑋 = ± (𝑥% 𝐿𝑒𝑐𝑡𝑢𝑟𝑒 + 𝑛 𝑝𝑜𝑖𝑛𝑡𝑠) donc : 𝛥𝑋 = 𝑥. 𝐿 100 + 𝑛. 𝐺 𝑁
Avec : ▪ n : le nombre de points d’erreur commise par appareil ▪ N : le nombre total de
points de l’appareil

LES APPAREILS DE MESURES :

La mesure est encore souvent bonne, en tant que seul moyen de fonctionnement ou d'activités
d'un processus industriel, grâce à des instruments de mesure très puissants.
Dans le domaine de l'électricité et , certains d'appareils de mesure, tels que :
- Le voltmètre pour mesurer des tensions,
- L'ampèremètre pour mesurer des intensités,
- Le wattmètre pour mesurer des puissances,
- L'ohmmètre pour mesurer des résistances .
- L'oscilloscope pour visualiser des signales
Multimètre : groupe qui represente Le voltmètre, ampèremètre, et ohmmètre
 Mesure Electrique et Electronique

ERREURS DE MESURES :
Quel que soit le soin apporté à la prise de mesure, concernant la précision de l'instrument,
respectant les règles de manipulation, il y a toujours une règle dans la mesure.
Incertitude absolue (DX) : L'erreur absolue est la différence entre la valeur mesurée XM et
sa valeur exacte Xe. En effet, l'incertitude de mesure DX a une limite raisonnable plus élevée
que l'erreur comme on pourrait le prétendre.
XM - DX < Xe < XM + DX
En l'absence d'indication explicite, l'incertitude absolue d'un résultat est égale à une demi
unité du dernier chiffre exprimé.
Incertitude relative : Elle représente le rapport de l'erreur absolue à la valeur réelle de la
grandeur X, elle est égale à DX / XM. Si DX / XM =0.02, on dira que la précision est de
2%.

MESURES DE PUISSANCE :
La puissance électrique peut être mesurée en courant monophasé en monophasé et triphasé -
courant alternatif monophasé. Il existe des méthodes de mesure directes et des méthodes
indirectes. C'est pourquoi nous nous sommes consacrés à la mesure des courant continu en
utilisant la méthode directe et la méthode indirecte. En courant alternatif nous avons vu
comment mesurer les courants actif, réactif et apparent, monophasé et triphasé.

MESURE DES RESISTANCES ET DES IMPEDANCES :

On apprend la mesure impédances en courant alternatif direct et indirecte. On citera quelques
ponts utilisé pour la mesure des résistances et ont dédié à la mesure des résistances et
impédances avec des différentes méthodes respectivement en courant continu en courant
alternatif
 Mesure Electrique et Electronique

Appareils de mesure electrodynamiques

 Le galvanomètre
à bobine (cadre) mobile permet de mesurer un courant par l'interaction entre un aimant et une
bobine traversée par le courant. L'interaction fait tourner le cylindre central jusqu'à la position
d'équilibre. L'équilibre s'établit entre l'interaction aimant-bobine et la force de rappel du
ressort.

 L'ampèremètre
Cet appareil doit se placer sur le trajet des électrons. Il faut le brancher en série de l'élément
traversé par le courant à mesurer. Il faut "couper" un fil pour placer l'ampèremètre et ainsi,
dans un circuit en fonctionnement, intercepter le courant électrique passant dans ce fil.
L'ampèremètre mesure le courant qui le traverse.

 Le voltmètre :
Il compare l'énergie par unité de charge entre deux points du circuit. Souvent, on le branche
pour mesurer l'énergie par unité de charge entre l'entrée et la sortie d'un élément du circuit. Il
faut le brancher en parallèle ou en dérivation. Le voltmètre se plaçant en parallèle, le circuit
n'est pas interrompu pour les mesures de tension. L'voltmètre mesure la tension entre ses deux
bornes.

 Le Whattmetre :

Le wattmètre est un appareil destiné à mesurer le produit d'une tension par un courant. Le

plus courant des wattmètres analogiques est le wattmètre électrodynamique que l'on décrit
ici. Cet appareil fonctionne en courant continu et en courant alternatif. L'appareil comporte
deux bobines, une fixe et l'autre mobile.

 Le multimètre :
Le multimètre peut être analogique (appareil à "aiguille" utilisant un galvanomètre) ou digital
(électronique). Il possède plusieurs fonctions et échelles. On peut l'utiliser en voltmètre ou en
ampèremètre en positionnant correctement le commutateur (sélecteur) et, surtout, en le
branchant comme il faut, en parallèle (voltmètre) ou en série (ampèremètre)
Mesure Electrique et Electronique

Exemples de calculs :
 Voltmetre :

lecture× calibre
echele

2× 10
U¿ 10
=¿ 2 Volts
 Ampermetre :

lecture× calibre
echele
−3
24 ×1 ×10
I= =24 mA
100 ×10−3

 Puissance :

P=U*I=2*24*10-3=48 mW
 Mesure Electrique et Electronique

BIBLIOGRAPHIE :
Pdf de mr.khider

Wikipedia

https://www.google.com/url?sa=t&source=web&rct=j&url=http://ressources.univ-
lemans.fr/AccesLibre/UM/Pedago/physique/02/electri/wattmetre.html%23:~:text%3DLe
%2520wattm%25C3%25A8tre%2520est%2520un%2520appareil,fixe%2520et%2520l
%27autre
%2520mobile.&ved=2ahUKEwjx06j84KnxAhVagFwKHaqZAFUQFjABegQIAxAF&usg=
AOvVaw1hzLvoG8HlWiogJ3Q-3jF_

https://www.google.com/url?sa=t&source=web&rct=j&url=https://owl-
ge.ch/IMG/pdf/2DFT_Electricit_NB.pdf&ved=2ahUKEwjx06j84KnxAhVagFwKHaqZAFU
QFjAEegQIGRAC&usg=AOvVaw0KmF4dLRL_UuCQ-w4RTAiG

Livre de mesure électronique
