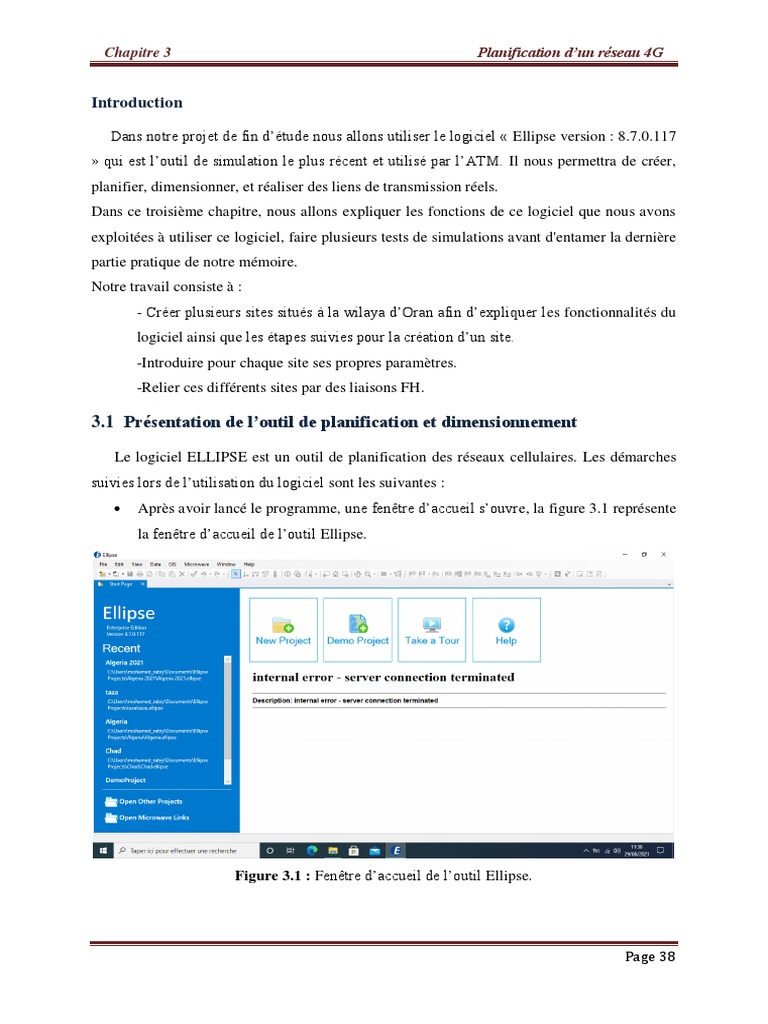

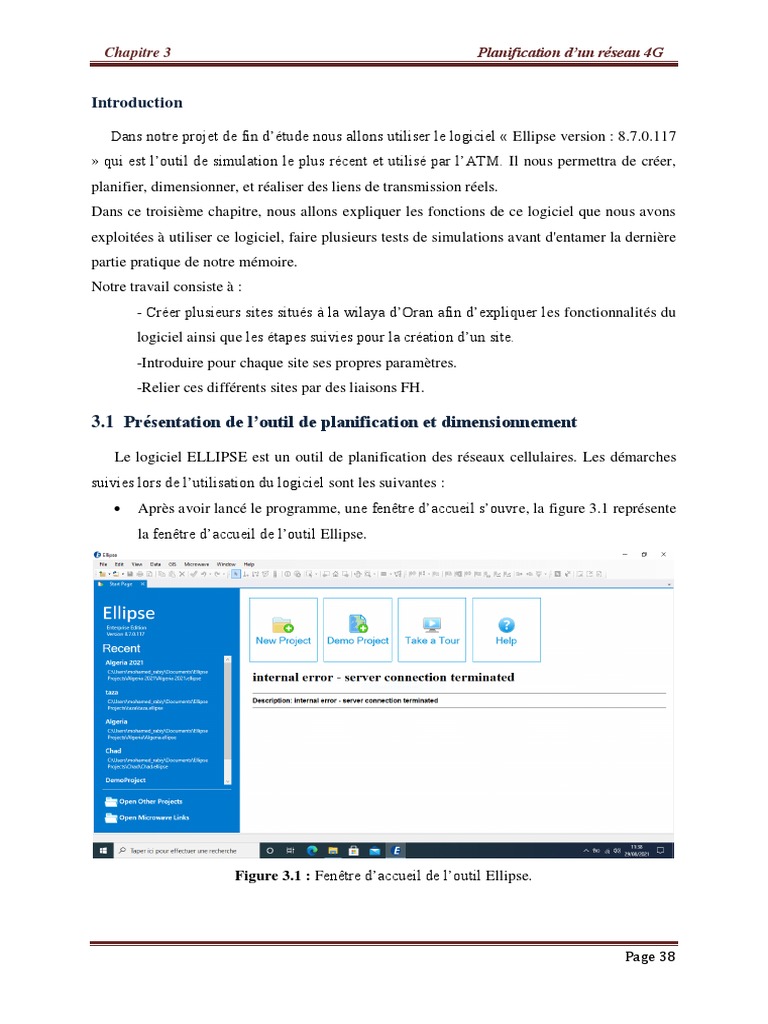

Chapitre 3 Planification d’un réseau 4G

Introduction

Dans notre projet de fin d’étude nous allons utiliser le logiciel « Ellipse version : 8.7.0.117
» qui est l’outil de simulation le plus récent et utilisé par l’ATM. Il nous permettra de créer,
planifier, dimensionner, et réaliser des liens de transmission réels.
Dans ce troisième chapitre, nous allons expliquer les fonctions de ce logiciel que nous avons
exploitées à utiliser ce logiciel, faire plusieurs tests de simulations avant d'entamer la dernière
partie pratique de notre mémoire.
Notre travail consiste à :
- Créer plusieurs sites situés à la wilaya d’Oran afin d’expliquer les fonctionnalités du
logiciel ainsi que les étapes suivies pour la création d’un site.
-Introduire pour chaque site ses propres paramètres.
-Relier ces différents sites par des liaisons FH.

3.1 Présentation de l’outil de planification et dimensionnement

Le logiciel ELLIPSE est un outil de planification des réseaux cellulaires. Les démarches
suivies lors de l’utilisation du logiciel sont les suivantes :
 Après avoir lancé le programme, une fenêtre d’accueil s’ouvre, la figure 3.1 représente
la fenêtre d’accueil de l’outil Ellipse.

Figure 3.1 : Fenêtre d’accueil de l’outil Ellipse.

Page 38
 Chapitre 3 Planification d’un réseau 4G

3.1.1 Création de projet

Afin de créer un nouveau projet sous une nouvelle Map, on clique sur « New Project »
et une fenêtre va s’ouvrir nous permettant de choisir la région où l’on souhaite faire notre étude.

Pour choisir la région, il suffit d’encadrer le pays ou la zone sur la map. Comme on peut
voir sur la figure 3.2 la fenêtre est composée de deux parties, la partie supérieure représente la
map et la partie inférieure représente les coordonnées GPS de la zone choisis.

Remarque : les coordonnées GPS s’affichent automatiquement une fois la zone est choisis

Figure 3.2 : Fenêtre de sélection de la région souhaitée pour la planification.

On clique sur ok, et la fenêtre de travaille s’affiche, comme indiqué sur la figure 3.3 :

Page 39
 Chapitre 3 Planification d’un réseau 4G

Explorateur
de Projet

Zone étudiée

Figure 3.3 : La fenêtre de travail.

La fenêtre de travail est composée de zones principales, un Explorateur de Projet

(gauche) permettant l’accès aux différentes fenêtres de logiciels et une fenêtre représentant la
carte delà zone étudiée.

3.1.2 Création d’un nouveau site

Pour créer un site, on clique sur l'icône “Site creation” (voir figure 3.4). On introduit les
informations relatives au site :
 Nom du site : composé du numéro de la wilaya suivis d’un chiffre donné par défaut.
Les coordonnées GPS :
 Longitude : c’est l’expression du positionnement Est ou Ouest du site.
 Latitude : c’est l’expression du positionnement Nord ou Sud du site.
 Elévation : c’est l’élévation du site par rapport à la mer, obtenue automatiquement après
l'introduction des coordonnées GPS.

Page 40
 Chapitre 3 Planification d’un réseau 4G

Figure 3.4 : Etape de création d’un nouveau site.

Une fois que les sites sont créés on peut créer une liaison FH entre ces derniers. Pour
cela il suffit de cliquer sur l’icône permettant cela :

Figure 3.5 : Création d’une liaison.

Une fois la liaison est créée, il est primordial de la configurer. La figure 3.6 montre les
différents espaces de paramétrage et de dimensionnement pour cette nouvelle liaison :

Figure 3.6 : Les différents espaces de paramétrage et de dimensionnement.

Page 41
 Chapitre 3 Planification d’un réseau 4G

La fenêtre comporte maintenant 2 parties, la partie supérieure représentant une vue de profil
du terrain avec notre émetteur et récepteur placés, et la partie inférieure comportant plusieurs
onglets permettant la configuration de divers aspects de la liaison (équipements utilisés, etc.)
Nous présentons ces deux parties dans ce qui suit :
 LOS : Le LOS représente le teste de visibilité et de non-visibilité. Afin de tester la
visibilité et la non visibilité, on vérifie la couleur du lobe représenté sur la partie
supérieure de la fenêtre :

Figure 3.7 : Fenêtre indiquant le résultat du test de visibilité.

La couleur du lobe est verte lorsque l’on a une visibilité directe entre les deux sites.
 Project explorer : espace permettant l’accès aux différents paramètres qu’on va utiliser
par la suite (liste de sites, liaisons, Radio, Antennes et plans de fréquences)

Figure 3.8 : Les différents paramètres essentiels.

Page 42
 Chapitre 3 Planification d’un réseau 4G

 Configuration : dans cette partie on peut trouver plusieurs onglets dont :

Equipement : cet onglet nous permet de choisir l’équipement voulu en termes d’antenne et de
ODU (radio).

Figure 3.9 : L’étape de choix de l’équipement.

Slots & Channel : pour le choix de la bande de fréquence, du channel spacing et de la
polarisation.

Figure 3.10 : L’étape de l’insertion des paramètres fréquentiels.

RESULTS : en cliquant dessus une fenêtre va s’ouvrir nous donnant un bilan de liaison en
termes de puissances à la réception PR.

Page 43
 Chapitre 3 Planification d’un réseau 4G

Figure 3.11 : Bilan de liaison.

3.2 Planification et dimensionnement de la wilaya d’Oran

3.2.1 Implémentation des sites et création des liaisons

 Création des sites : On implémente 5 sites en introduisant pour chaque site ses propres
paramètres (le nom, les coordonnées GPS ’longitude et latitude’ et la capacité de chaque
site).

Figure 3.12 : Fichier Excel Contenant les coordonnées GPS.

On note que les sites sont nommés suivant un code bien précis, puisque les deux premiers
chiffres sont le numéro de la wilaya (dans notre cas 31XXX) pour désigner la wilaya d’Oran.

Figure 3.13 : Etape d’insertion du nom et des coordonnées GPS du site spécifie.

Page 44
 Chapitre 3 Planification d’un réseau 4G

NB : les coordonnées géographiques nous ont été fournies par AT-Mobilis après une étude
coordonnée entre différents départements afin d’aboutir à un design précis.

3.2.2 Interconnexion des différents sites

L'étape suivante consiste à créer des liaisons de façon à relier tous les sites entre eux
(sites terminaux aux sites principaux), en respectant la table de routing fournie au sein de
MOBILIS.

Figure 3.14 : Table des liaisons FH.

La colonne Link-Name désigne le lien. Il est recommandé de nommer le lien par les deux sites
qu’il relie « Site 1- Site 2 » Par exemple la liaison 31552-31275 cette liaison relie les deux sites
31552 et 31275.
La colonne Path length donne la distance qui sépare les deux sites.
La figure 3.15 montre les différents sites qu’on a créés ainsi que les liaisons faisceaux
hertziens qui relient les sites entrent eux.

Figure 3.15 : Création des sites et des liaisons FH.

Page 45
 Chapitre 3 Planification d’un réseau 4G

3.2.3 Paramétrages et dimensionnement

Pour cette étape il faudra introduire les paramètres nécessaires au bon déroulement de la
liaison. Cette étape consiste en :

 Choix de la fréquence :

Le choix de la fréquence utilisée dépend de la distance qui sépare les deux sites.

Figure 3.16 : Choix de la fréquence en fonction de la longueur de la liaison.

 Choix de l’antenne :

Le choix de l’antenne consiste à choisir le bon diamètre de cette dernière, le diamètre change
en fonction de la distance entre l’émetteur et le récepteur.

La figure suivante montre l’espace de paramétrage de l’antenne. Le choix de l’antenne se

fait suivant un code spécifique qui regroupe les paramètres de l’antenne (Diamètre, Fréquence
et la polarisation H, V ou bien les deux). Par exemple, le code A38S03HAC signifie :

A : antenne,

38 : La fréquence en GHz,

S : la polarisation (S/D) ;

03 : Code spécifique au diamètre de l’antenne (Antenne de diamètre 0.3m et de fréquence 38

GHz)

Page 46
 Chapitre 3 Planification d’un réseau 4G

Figure 3.17 : Espace de paramétrage et choix de l’antenne.

 Choix de l’équipement ODU :

Outdoor Unit " unité extérieure" (RADIO) : Le choix de l’ODU se fait selon la capacité
totale concentrée (accumulée) au niveau du site, elle dépend des critères suivants :
La fréquence : les fréquences autorisées par ATM sont : 6 GHz, 8 GHz, 11 GHz, 15 GHz, 18
GHz, 23 GHz, 38 GHz, 42 GHz, 60 GHz et 80 GHz.

Le Channel Spacing (Largeur de canal) : 7MHz, 14 MHz, 28 MHz.

La modulation : QPSK, 16QAM, 32 QAM, 64 QAM, 128 QAM, 256 QAM, 512 QAM, 1024
QAM (ATM n’utilise pas les modulations 512 QAM et 1024 QAM).

Figure 3.18 : Capacité de la liaison selon le chanel spacing et la modulation.

On peut jouer sur le type de modulation et sur le CS (CHANNEL SPACING) pour

augmenter ou diminuer la capacité du canal.

La figure 3.19 montre l’espace consacré pour introduire les paramètres cités.

Page 47
 Chapitre 3 Planification d’un réseau 4G

Figure 3.19 : Espace de paramétrage et dimensionnement de la partie radio (ODU).

Le nom de l’équipent ODU a la forme aGXMCbQvM avec :

a : la fréquence utilisée en GHz.

b : le type de modulation utilisée.

v : le Chanel Spacing utilisé en Mhz.

XMC (2 / 3) : La génération de la radio.

 Choix de l’équipement IDU :

L’étape suivante consiste à choisir les paramètres de l’unité intérieure IDU : La puissance
d’émission TX, la bande de fréquence et le canal autorisé par l’opérateur, la polarisation (H/V),
le nombre de slots (porteuses) selon le type de configuration, la parité (High/Low), la capacité
TDM et type de configuration (1+1, 2+0 ou 4+0).

Figure 3.20 : Espace dédie au paramétrage de l’IDU.

La figure 3.21 montre un exemple de paramétrage pour une liaison 4+0.

Page 48
 Chapitre 3 Planification d’un réseau 4G

Figure 3.21 : Exemple d’une liaison (4+0).

La configuration (4+0) est la configuration maximale qu’on peut utiliser pour augmenter
au maximum la capacité du canal.

3.3 Test d’interférence

Avant de voir les résultats du calcul du bilan de liaisons, on fait d’abord un test
d’interférences. Ce test nous permet de voir les différents problèmes ou interférences que l’on
peut rencontrer lors la création des liens FH. S’il n’y a aucune d’interférence (pas de conflit)
on peut établir le bilan de liaison voir figure 3.22.

Figure 3.22 : Test d’interférence.

Page 49
 Chapitre 3 Planification d’un réseau 4G

3.4 Bilan de liaison

La dernière étape nous montre le calcul du bilan de liaison et des performances (Fade
Margin). Pour cela il suffit de cliquer sur RESULTS qu’on trouve dans l’espace de paramétrage
et de dimensionnement. On obtient alors la fenêtre suivante :

Figure 3.23 : Exemple de bilan de puissance d’une liaison conçue.

Figure 3.24 : Exemple de calcul de Fade Margin.

Afin que le lien hertzien fonctionne correctement et afin d’avoir une bonne liaison il
faut que la différence entre RX Level et le Threshold soit être supérieure ou égal à 30 dB. Cette
différence est la valeur du Fade Margin. (Voir figure 3.24)

Dans ce cas on a -34.98-(-65)=30.02 dB donc cette liaison va fonctionner correctement.

Le Fade Margin est la différence entre le niveau du signal de réception (RX Level) et le
seuil de sensibilité du récepteur. Chaque lien doit avoir un Fade Margin suffisant pour se

Page 50
 Chapitre 3 Planification d’un réseau 4G

protéger contre l’évanouissement du trajet qui affaiblit les signaux radio. Le Fade Margin est
une protection contre les défaillances inattendues du système.

Le pourcentage de la disponibilité de la liaison (Annual/worst month) doit subir la règle

des cinq neufs or une valeur proche de (99.999..%). (Voir figure 3.23)

Conclusion

Nous avons étudié dans ce chapitre les étapes à suivre pour dimensionner et planifier des
liens du réseau d’ATM- MOBILIS, en respectant les critères de planification, la visibilité
directe (LOS), les interférences ainsi que le bilan de liaison.

Page 51
