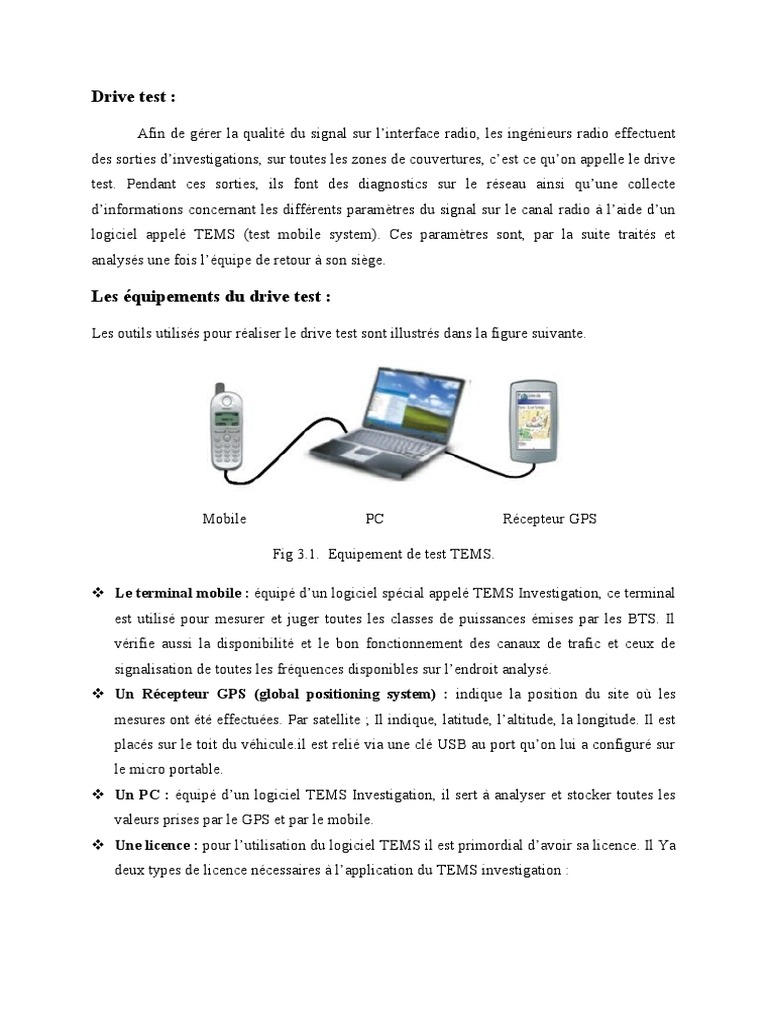

Drive test

Afin de gérer la qualité du signal sur l’interface radio, les ingénieurs radio effectuent
des sorties d’investigations, sur toutes les zones de couvertures, c’est ce qu’on appelle le drive
test. Pendant ces sorties, ils font des diagnostics sur le réseau ainsi qu’une collecte
d’informations concernant les différents paramètres du signal sur le canal radio à l’aide d’un
logiciel appelé TEMS (test mobile system). Ces paramètres sont, par la suite traités et
analysés une fois l’équipe de retour à son siège.

Les équipements du drive test :

Les outils utilisés pour réaliser le drive test sont illustrés dans la figure suivante.

Mobile PC Récepteur GPS

Fig 3.1. Equipement de test TEMS.

 Le terminal mobile : équipé d’un logiciel spécial appelé TEMS Investigation, ce terminal
est utilisé pour mesurer et juger toutes les classes de puissances émises par les BTS. Il
vérifie aussi la disponibilité et le bon fonctionnement des canaux de trafic et ceux de
signalisation de toutes les fréquences disponibles sur l’endroit analysé.
 Un Récepteur GPS (global positioning system) : indique la position du site où les
mesures ont été effectuées. Par satellite ; Il indique, latitude, l’altitude, la longitude. Il est
placés sur le toit du véhicule.il est relié via une clé USB au port qu’on lui a configuré sur
le micro portable.
 Un PC : équipé d’un logiciel TEMS Investigation, il sert à analyser et stocker toutes les
valeurs prises par le GPS et par le mobile.
 Une licence : pour l’utilisation du logiciel TEMS il est primordial d’avoir sa licence. Il Ya
deux types de licence nécessaires à l’application du TEMS investigation :
  Une licence locale incarnée dans une clé USB et insérée dans le PC cette dernière
permet la connexion des dispositifs externes, et l’accessibilité à la collection des
données.
 La licence au réseau obtenu par sa connexion aux serveurs de la licence local. Ce type
de licence est applicable à l’analyse d’iténairere.

Définition du TEMS

Le TEMS est un outil d'essai de l'interface radio pour les réseaux cellulaires UMTS et
CDMA, GSM, GPRS.

La recherche TEMS permet la surveillance de la téléphonie de voix et la vidéo dans

UMTS. Elle est divisée en deux modules, la collection de données et analyses d'itinéraire.

Les Paramètres contrôlés par le TEMS

Le mobile transmet un certain nombre de paramètres à la station de base pour

contrôler la qualité de la liaison. Nous avons déjà évoqué l’avance en temps (TA), nous
introduisons maintenant quatre autres paramètres qui sont : Le niveau du signal
reçus(RxLevel), la qualité du signal (RxQual), la qualité de la parole (SQI), les interférences
(C/I).

Le niveau du signal RxLevel

Il comprend le Measurement de voie balise (BCCH), le numéro de champ RxLev reçu par
l'appareil mobile, qui affiche le nombre de barres indiquant la force du signal reçu. Des
niveaux de champ faibles ou l'absence de champ peuvent provoquer une ou deux barres sur
l'écran du terminal ou indiquer l'absence de signal. L'indicateur de présence réseau ou RxLev
informe sur la probabilité d'établir une communication à n'importe quel point de couverture.
Ces mesures sont effectuées au même rythme que les mesures d'accessibilité du réseau.

Le TEMS classifie le niveau de signal reçu selon le code de couleur suivant :

Couleur Plages de valeurs (dBm) Niveau de signal

Vert -65 à -46 Très Bon
Jaune -75 à -85 Moyen
Orange -85 à -95 mauvais
rouge -110 à -95 Pas de couverture
 Tableau 3.1 : Code de couleurs pour RxLevel.

La qualité du signal RxQual

La qualité du signal est évaluée via le paramètre RxQual. La qualité de communication ou

Voice Quality désigne l'audibilité, la netteté et la clarté observées dans une communication.
C'est un indicateur très important pour l'abonné. Il est souvent indiqué par le taux d'erreurs
binaires BER (Bits Errors Rate) et le taux de trames erronées FER (Frames Erasures Rate)
chez l'opérateur. Le taux d’erreur est calculé avant le décodage du canal. Le paramètre
RxQual mesure la qualité du canal.

Les valeurs de RxQual sont classifiées selon un code de couleur :

Couleur Plages de valeurs Qualité de signal

Vert 0 jusqu’à 4. Bon
Jaune 4 jusqu’à 6. Moyen
rouge 6 jusqu’à 8. Mauvaise
Gris Autres valeurs Mauvaise

Tableau 3.2 : Code de couleurs pour RxQual.

La distance Timing Advance (TA)

Ce paramètre sert à calculer la distance entre le terminal mobile et la BTS, cette

distance est comprise entre : TA∗554 m et(TA +1)∗554 m . Timing advance est important pour
la confidentialité et la sécurité des communications, car sa combinaison avec d'autres
variables peut permettre à la localisation GSM de trouver la position de l'appareil et de suivre
l'utilisateur du téléphone mobile. Le TA est également utilisé pour ajuster la puissance de
transmission dans les systèmes à accès multiple par répartition dans l'espace.

La distance entre la BTS et le mobile est donnée par un code de couleurs comme le montre le
tableau suivant:

Couleur Plages de valeurs Distance MS-BTS

Vert 0 jusqu’à 4. Entre 0 et ≈ 3 Km.
 Jaune 4 jusqu’à 6. Entre 3 Km et 5 Km.
Rouge 6 jusqu’à 62. Entre 5 Km et 35Km.
Gris Autres valeurs Autres.
Tableau 3.3 : Code de couleurs pour TA.

Les interférences (C/I)

Le TEMS contrôle les interférences entre les canaux de trafic TCH et les canaux de
diffusion BCCH. À noter que plus le niveau des interférences augmente, plus la qualité de
l’appel diminue jusqu’à la coupure. Les interférences sont trois types :

 Interférences Inter-Symboles (IIS) : Pendant l’´émission d’un signal, les ondes

électromagnétiques qui le composent subissent des réflexions plus ou moins
nombreuses en fonction de l’environnement. Un symbole peut donc arriver au terminal
mobile par plusieurs chemins. Par conséquent, au même moment, le mobile perçoit
plusieurs symboles différents. Il peut être difficile de les distinguer.
 Interférences Co-Canal (ICC) : C’est le cas entre deux cellules qui utilisent les
mêmes canaux pour leurs communications. Les signaux des deux émissions se
mélangent.
 Interférences Inter-Fréquences (IIF) : Un signal émis à une fréquence donne
s’affaiblit pendant son transport : il perd de la puissance, et sa fréquence se modifie :
c’est l’étalement de spectre. Il y a donc recouvrement entre des signaux voisins.

 Pour les canaux TCH, le code de couleurs est donné dans le tableau suivant :

Couleur Plages de valeurs Interprétation

Rouge 0 jusqu’à 9. Forte interférence
Jaune 9 jusqu’à 12. Interférence moyenne
Vert 12 jusqu’à 30. Faible interférence
Gris Autres valeurs Autre
Tableau3.4 : Code de couleurs pour les interférences inter TCH.

 Pour le BCCH, le code de couleurs est donné dans le tableau suivant :

Couleur Plages de valeurs Interprétation

Rouge 0 jusqu’à 9. Forte interférence
Jaune 9 jusqu’à 12. Interférence moyenne
 Vert 12 jusqu’à 30. Faible interférence
Gris Autres valeurs Autre
Tableau.3.5 : code de couleurs pour les interférences entre BCCH.

La qualité de la parole SQI

Le TEMS contrôle aussi la qualité de la parole lors d’un appel, le logiciel classifie la
qualité de la parole selon le code de couleurs donné par le tableau 3.6.

Couleur Plages de valeurs Qualité de la parole

Rouge 0 jusqu’à 16. Mauvaise
Jaune 16 jusqu’à 22. Moyenne
Vert 22 jusqu’à 32. Bonne
Gris Autres valeurs Autre
Tableau 3.6 : code de couleur pour la qualité de la parole.
