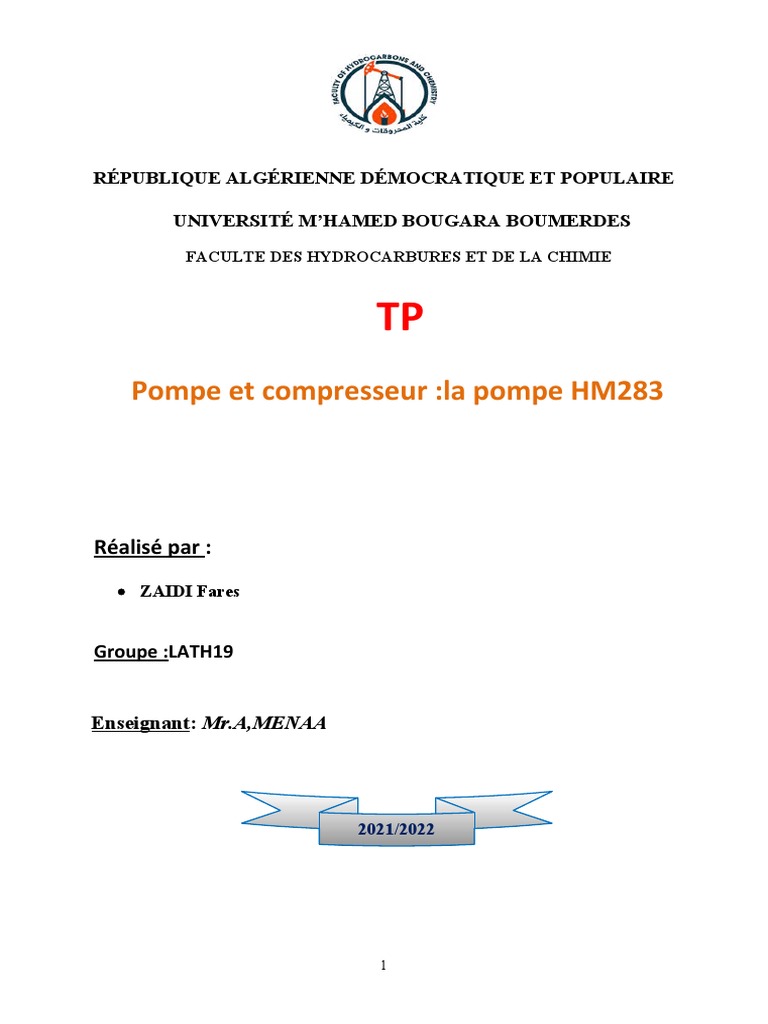

RÉPUBLIQUE ALGÉRIENNE DÉMOCRATIQUE ET POPULAIRE

UNIVERSITÉ M’HAMED BOUGARA BOUMERDES

FACULTE DES HYDROCARBURES ET DE LA CHIMIE

TP
Pompe et compresseur :la pompe HM283

Réalisé par :
 ZAIDI Fares

Groupe :LATH19

Enseignant: Mr.A,MENAA

2021/2022

1
 05/2008

Introduction
Avant qu’une pompe puisse être installée ou un prototype conçu, son application doit être
bien définie, s’il s’agit d’une simple installation domestique ou de celle d’un pipeline sachant
que la fonction commune entre tous les types des pompes est de faire déplacer un liquide d’un
point vers un autre.
Concernant le domaine des hydrocarbures les pompes (à piston ou centrifuge) occupent
30% de la totalité des installations, avec la centrifuge qui prend 80% de ces 30% c.-à-d.
presque 24%. Ce qui nous pousse à faire une étude de cette dernière

Les pompes sont des organes essentiels lorsqu’on veut transporter un liquide dans
un circuit hydraulique. Leur rôle est de fournir de l’énergie au liquide en
s’opposant à la gravité et aux pertes de charges. On se propose ici d’étudier la
famille des pompes la plus répandue : les pompes rotodynamiques (un quart du
marché concerne les pompes volumétriques et les trois quarts restants sont
assurés par les pompes rotodynamiques). Ces machines ont atteint des
efficacités de l’ordre de 90% et couvrent une gamme de puissance allant de
quelques watts à quelques mégawatts. Ces pompes sont couramment employées
pour l’irrigation, le transport de produits pétroliers, de produits chimiques et ont
comme principaux avantages d’être peu onéreuses, robustes, d’entretien facile
et permettant des débits relativement importants (par contre, on leur préfèrera
les pompes volumétriques pour le transport des liquides susceptibles1, très
visqueux ou pour des dosages très précis).

Les pompes rotodynamiques utilisées dans ce TP sont de type centrifuge. les

caractéristiques de la pompe ou de l’association de pompes (charge, puissance,
rendements) seront mesurées et analysées.

But :
 Déterminer la caractéristique de pompe centrifuge HM 383

Partie théorique :
Débit de refoulement Q
Le débit de refoulement Q est le débit volumétrie-que utilisable refoulé par la
pompe via sa sectiontransversale de sortie. En règle générale, l’unitéestle
m3/h.

Hauteur manométrique Hm

2
 La hauteur manométrique H d’une pompe est le travail mécanique utilisable transmis
05/2008
par la pompe au liquide refoulé par rapport au poids du liquide refoulé à des
accélérations locales dues à la pesanteur. La hauteur manométrique H est
mesurée par

Pd−Ps V d−Vs
Hmt= ZD – ZS + +
ρg 2g

zD-zS (différence des niveaux des sections transversales d’entrée et de sortie de

lapompe)

Pd−Ps
: différence des hauteurs de pression
ρg

Valeur du NPSH requis d’une pompe

Le terme “valeur du NPSH” est utilisée un rapport avec la cavitation qui ne peut
être autorisée dans les pompes centrifuges que dans une mesure très réduite.
NPSH est l’abréviation de (Net Positive Section Head).A fin d’éviter ou de
limiter une cavitation dans des pompes centrifuges, un excédent de pression
statique

Pasp−Pvap
NPSH =
Ꝭg

Supérieur à la pression de vapeur du liquide refoulé doit être présent à l’entrée de la roue à
aubes.

Il faut : NPSH dis≥NPSHreq

Rendement d’une pompe

Le rendement de la pompe indique le rapport du débit fourni par une pompe sur
la puissance de l’arbre absorbée
ρ g . Q. H
η= ρ g .Q . H=P hydr
Pmec On a :

Pompe HM383 :
Une pompe centrifuge est une machine tournante destinée à communiquer au liquide
pompé une énergie suffisante pour provoquer son déplacement dans un réseau
hydraulique comportant en général

Une hauteur géométrique d‘élévation de niveau (Z), une augmentation

3
de pression (p) et toujours des pertes de charges. Une pompe centrifuge est
05/2008
constituée principalement par une roue à ailettes ou aubes

(Rotor) qui tourne à l’intérieur d’un carter étanche

Appelé corps de pompe. Pour améliorer le rendement de la pompe, on peut intercaler

entre le rotor et la volute une roue fixe appelée diffuseur qui est munie

D’aubes de courbure convenable. Le calcul des pompes centrifuges s’effectue par

l’analyse dimensionnelle et par le théorème d’Euler.

Dans ce TP nous utilisons la pompe HM383 Le banc d’essai HM 305 permet la

réalisation d’essais sur les principes de base d’un circuit hydraulique. Le HM 305 est
aussi bien adapté à l’apprentissage pratique dans les centres de formation
professionnelle qu’aux essais en laboratoire dans les écoles professionnelles et
supérieures.

PARTIE EXPERIMENTALE:
Pour déterminer les caractéristiques de pompe centrifuge nous besoin calculer

 Calculer le débit
 La hauteur manométrique
 La perte de charge
 Le rendement
 Et le NPSH

Pd−Ps V d−Vs
Hmt= ZD – ZS + +
ρg 2g

4
 05/2008

1/Pour n=2750rpm
Q(L/min) P1(bar) P2(bar) T P ΔP
29,5 0 0.1 15 1370 25,4
22,5 0 0.8 16 1315 14
17,5 0 1 16 1280 9,3
13,5 0 2,8 17 1220 5,7
11,3 0 3,1 24 1200 3,8
8,6 0 3,6 28 1150 3,1

Q(m3/s)*10-4 H(m) T Pmech Phyd N(%)

4.91 1.01 15 1370 4.86 0.35
3.75 8.15 16 1315 29.08 2.2
2.91 10.19 16 1280 29.98 2.34
2.25 28.54 17 1220 62.99 5.16
1.88 31.6 24 1200 58.27 4.85
1.43 36,69 28 1150 51.46 4.47

courbe caractéristique de pompe

Hm

40

35

30

25

20

15

10

0
1 1.5 2 2.5 3 3.5 4 4.5 5 5.5 Q

Remarque:
D'après la première vue du courbe, il n'y a pas la valeur maximale de Hm qui correspond à
un débit nul et la courbe ne ressemble pas à une courbe caractéristique d'une pompe
centrifuge

5
05/2008
Le rendement:
ρ g . Q. H
η=
Pmec

LE RENDEMENT
Ꞃ

0 Q(m^3/s
1 1.5 2 2.5 3 3.5 4 4.5 5 5.5

Remarque:
Nous avons pas les valeur de rendement qui correspond a les valeur de debit inferieur a
Q=4,91*10-4m3/s, la valeur maximale de rendement est 5,16% pour Q=2,25 *10-4(m3/s)

Le NPSH Net Positive Section Head

Pasp−Pvap
NPSH = - Hg
ρg

COURBE CARACTIRESTIQUE LA POMPE

m

2
1.8
1.6
1.4
1.2
1
0.8
0.6
0.4
0.2
0 Q*10^-3 m^3/s
0 0.5 1 1.5 2 2.5

6
 Pmec
05/2008 courbe de puissance mec
1400
1350
1300
1250
1200
1150
1100
1050
1000
1 1.5 2 2.5 3 3.5 4 4.5 5 5.5
Q*10^-4 m^3/s

2/ pour n=1500
Q(L/min) P1(bar) P2(bar) T P ΔP

8 0 1,1 37 800 2

13 0 1,1 23 850 5,2

17,6 0 1,1 23 870 8

21 0 1 24 880 15

23 0 0.8 24 890 18

Q(m3/s)*10-4 H(m) T Pmech Phyd N(%)

1.33 11.21 37 800 14.62 1.82

2.16 11.21 23 850 23.75 2.79

2.93 11.21 23 870 32.22 3.71

3.5 10.19 24 880 34.98 3.97

3.8 8.15 24 890 30.62 3.44

7
05/2008 courbe caracteristique de pompe

Hm
12

10

0
1 1.5 2 2.5 3 3.5 4 Q*10¨4 m^/s

Remarque:
On peut dire que cette courbe ressemble à des valeurs juste par rapport à
celle de premier essai

ρ g . Q. H
Le rendement:η= *100%
Pmec

le rendement
4.5
4
3.5
3
2.5
2
1.5
1
0.5
0
1 1.5 2 2.5 3 3.5 4

Remarque:
Le rendement maximale est 3,97% pour Q=3,5*10-4 (m3/s)

8
Le NPSH Net Positive Section Head
05/2008
Pasp−Pvap
NPSH = - Hg
ρg

courbe caractéristique de pompe

4
m
3.5

2.5
courbe carac- 2
téristique de
pompe
1.5

0.5

0
0 2 4 6 8 10 12 14 16 18 20 Q(m^3/s

courbe de la puissance de pompe

Pmec

900

880

860

840

820

800

780

760

740
1 1.5 2 2.5 3 3.5 4

9
05/2008

Interprétations des résultats :

Pour une remarque globale il y a un grand différence entre les deux essais
(deux vitesse de rotation) Soit il y avait un problème avec les valeurs calculées par
nos collègues car je n'étais pas avec eux (le sous-groupe qui a fait l'expérience), soit
c'était un problème de matériel. Donc, on ne peut pas juger si l'expérience est
réussie ou non, mais comme même on a compris le système de fonctionement du
HM283 et les calculs en général.

CONCLUSION:

En résumé, les pompes centrifuges (HM 383) permettent d'obtenir des débits élevés,

pour un faible coût, avec un rendement moyen. Elles nécessitent un amorçage et il faut éviter
de placer une vanne sur le circuit d'aspiration. Elles sont très utilisées en production.
Les pompes volumétriques permettent d'atteindre des pressions de sortie élevées, elles
sont plus coûteuses que les pompes centrifuges, mais ont un bon rendement et sont auto-
amorçâtes. Il faut éviter de placer une vanne sur le circuit de refoulement. Elles sont utilisées
en laboratoire, ou pour des applications spécifiques (pression de refoulement très élevée ou
fluides très visqueux par exemple.
