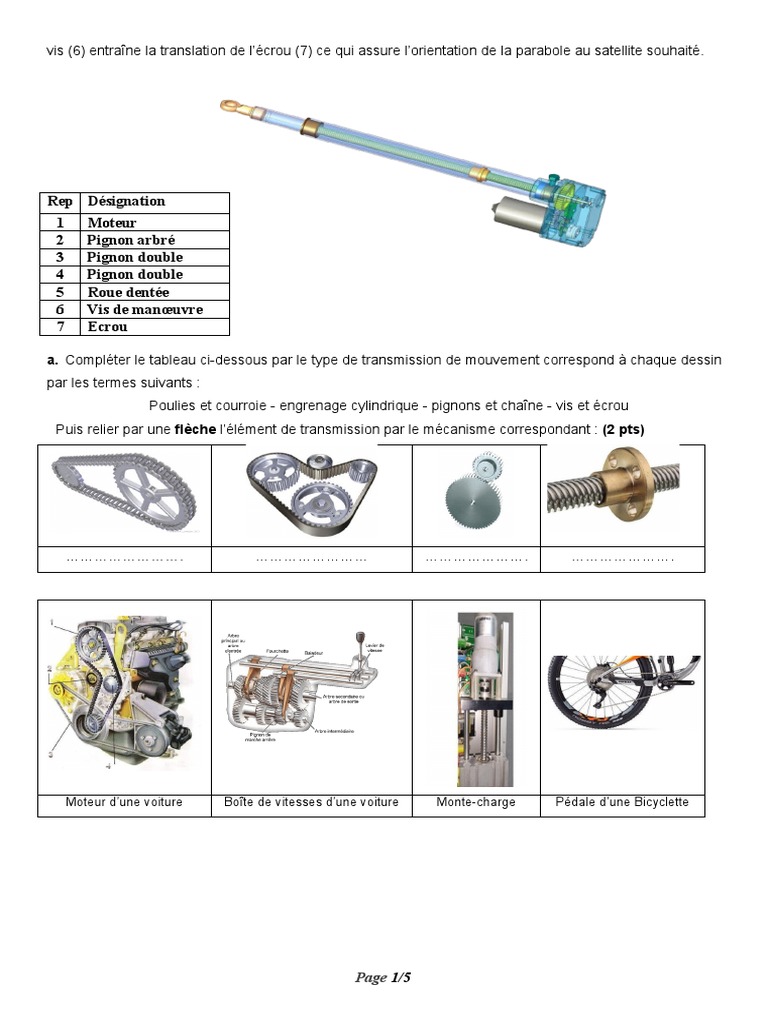

vis (6) entraîne la translation de l’écrou (7) ce qui assure l’orientation de la parabole au satellite souhaité.

Rep Désignation
1 Moteur
2 Pignon arbré
3 Pignon double
4 Pignon double
5 Roue dentée
6 Vis de manœuvre
7 Ecrou

a. Compléter le tableau ci-dessous par le type de transmission de mouvement correspond à chaque dessin
par les termes suivants :
Poulies et courroie - engrenage cylindrique - pignons et chaîne - vis et écrou
Puis relier par une flèche l’élément de transmission par le mécanisme correspondant : (2 pts)

……………………. …………………… …………………. ………………….

Moteur d’une voiture Boîte de vitesses d’une voiture Monte-charge Pédale d’une Bicyclette

Page 1/5
Prénom et Nom : …………………………..………..………..………..………..

1. Etude du train d’engrenages


En se référant au dessin en 3D du vérin d’antenne parabolique page 1/4 :
a. Quel est le type des engrenages du système en cochant la bonne réponse : (0,5 pt)
Engrenage Engrenage cylindrique Engrenage cylindrique
conique à contact extérieur à contact intérieur

b. Cocher la bonne réponse : (1,5 pts


Transmission de puissance Sens de rotation
Avec Sans
Par Par Même Sens
transformation transformation
adhérence obstacle sens opposé
de mouvement de mouvement
(3b, 4a)

c. Etablir l’expression puis calculer le rapport de transmission de chaque couple de transmission :


On donne : Z2= 8 dents ; Z3a= 40 dents ; Z3b= 14 dents ; Z4a= 40 dents ; Z4b= 10 dents ; (4 pts)
Rapport de
A.N
transmission
Engrenage Pignon moteur Roue réceptrice
r1 =……..……..… r1 =…..…………
(2, …..) Z…..=….. dents Z…..=…..dents
Engrenage Pignon moteur Roue réceptrice
r2 =……..…..…… r2 =……………….
(….., …..) Z3b=14 dents Z…..=…..dents
Engrenage Pignon moteur Roue réceptrice
r3 =……..…..……
(4b, ……) Z…..=….. dents Z5 =…..dents

Page 2/5
d. Etablir l’expression du rapport de transmission global ‘rg’ du train d’engrenages puis calculer sa
valeur : (1 pts)
…………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………

e. En déduire la vitesse de rotation de la vis de manouvre (6) du réducteur « N6 », sachant que la
vitesse de rotation du moteur Nmoteur= 2800 tr/mn : (1 pts)
…………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………
f. Le système est-il un réducteur ou un multiplicateur ? Justifier votre réponse. (0,5 pt)
……………………………………………………………………………………………………………..

2. Etude du système vis-écrou


En se référant à la page 1/4 :

a. Compléter le tableau suivant par les mots : translation-rotation (0.5 pt)


Vis de manœuvre (6) Ecrou (7)
Mouvement d’entrée ……………………….. ………………………..
Mouvement de sortie ……………………….. ………………………..

b. La transmission de puissance entre la vis (6) et l’écrou (7) est : (0.5 pt)
Sans transformation de mouvement
Avec transformation de mouvement

c. Soit le nombre de tours de la vis de manœuvre n vis= 50 tours, exprimer 9l’expression puis
calculer la course parcourue « C » par l’écrou (7) : (2 pts)
…………………………………………………………………………………………….
…………………………………………………………………………………………………………………
……………………

d. Sachant que la vitesse de rotation de la vis de manœuvre (6) N 6= 47 tr/mn, exprimer puis

calculer la vitesse de déplacement de l’écrou (7) V 7, sachant que : (1 pt)


…………………………………………………………………………………………….
…………………………………………………………………………………………………………………
……………………

Page 3/5
