TRANSMISSION SANS TRANSFORMATION DE MOUVEMENT

Génie mécanique AVEC MODIFICATION DE LA VITESSE ANGULAIRE 4ème ST

« ENGRENAGES »

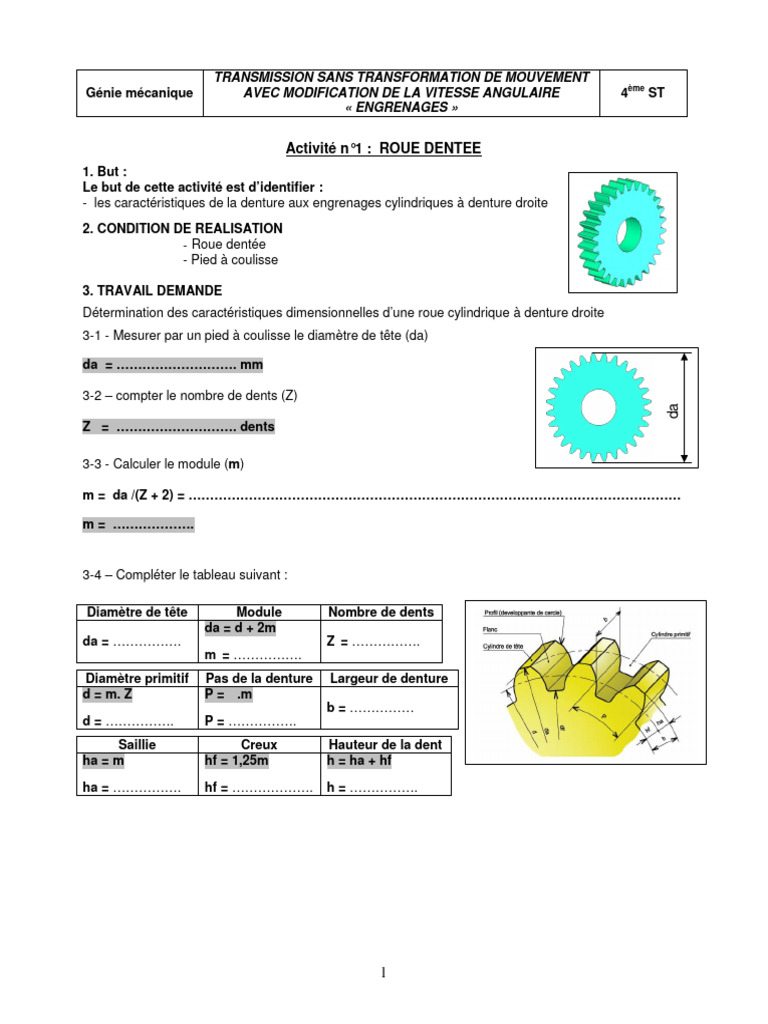

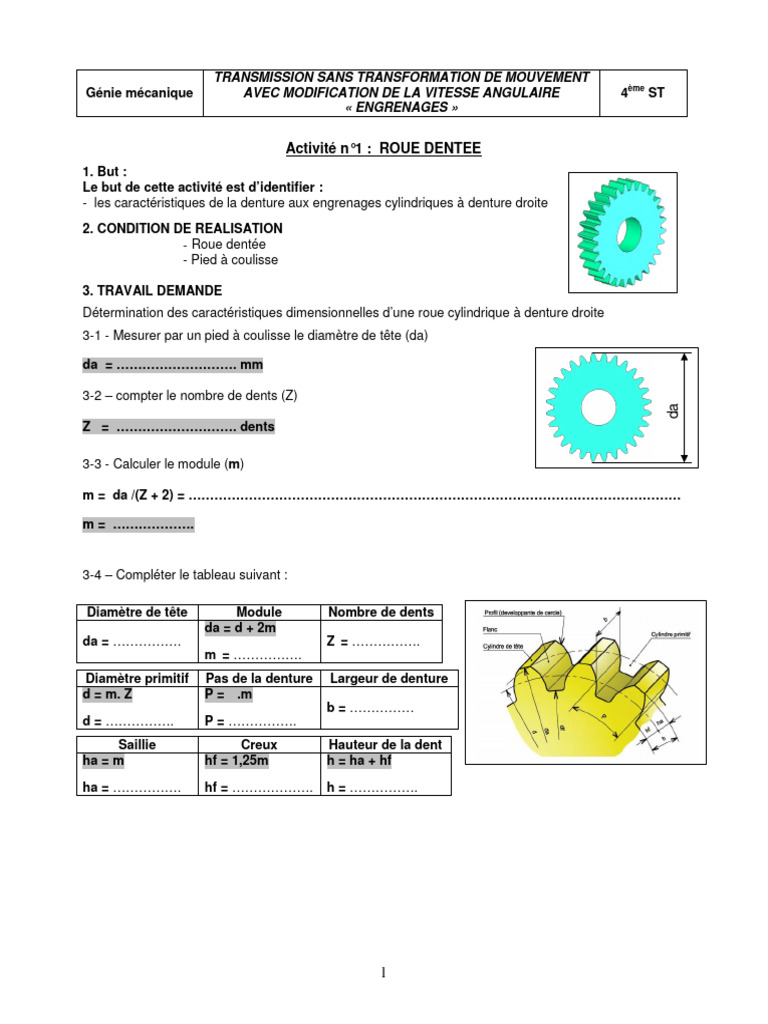

Activité n°1 : ROUE DENTEE

1. But :
Le but de cette activité est d’identifier :
- les caractéristiques de la denture aux engrenages cylindriques à denture droite
2. CONDITION DE REALISATION
- Roue dentée
- Pied à coulisse

3. TRAVAIL DEMANDE
Détermination des caractéristiques dimensionnelles d’une roue cylindrique à denture droite
3-1 - Mesurer par un pied à coulisse le diamètre de tête (da)

da = ………………………. mm

3-2 – compter le nombre de dents (Z)

da
Z = ………………………. dents

3-3 - Calculer le module (m)

m = da /(Z + 2) = ……………………………………………………………………………………………………

m = ……………….

3-4 – Compléter le tableau suivant :

Diamètre de tête Module Nombre de dents

da = d + 2m
da = ……………. Z = …………….
m = …………….
Diamètre primitif Pas de la denture Largeur de denture
d = m. Z P = π.m
b = ……………
d = ……………. P = …………….
Saillie Creux Hauteur de la dent
ha = m hf = 1,25m h = ha + hf
ha = ……………. hf = ………………. h = …………….

1
 Activité n°2 : Train d’engrenages
1. But :
Le but de cette activité est d’identifier :
- les caractéristiques de la denture aux engrenages cylindriques à denture droite
- la nature du mouvement et ses caractéristiques à l’entrée et à la sortie
2. CONDITION DE REALISATION
- Maquette : train d’engrenages
- Pied à coulisse
- Schéma cinématique du train d’engrenages

A et C sont
des roues
menantes
(motrices)

B et D sont
des roues
menées
(réceptrices)

3. TRAVAIL DEMANDE

3 – 1 – Détermination des caractéristiques dimensionnelles des roues A, B, C et D

Remarque : Mesurer par un pied à coulisse le diamètre de tête (da)

Roue Diamètre de tête Module Nombre de dents

A da = ……………. mA = ……………. ZA = …………….
B da = ……………. mB = ……………. ZB = …………….
C da = ……………. mC = ……………. ZC = …………….
D da = ……………. mD = ……………. ZD = …………….

3 – 2 – a / Comparer mA et mB ……………………………………………………………………………………………….

b / Comparer mC et mD ……………………………………………………………………………………………….

c / Conclure…………………………………………………………………………………………………………………………………………………………………………
…………………………………………………………………………………………………………………………………………………………………………

3 – 3 – Détermination de rapport de transmission

a - Compléter le tableau suivant

Roue A B C D
Nombre de tour NA = …………… NB = …………… NC = …………… ND = ……………
Nombre de dents ZA = ……………. ZB = ……………. ZC = ……………. ZD = …………….

r1 = NB / NA = ………………………….. r2 = ND / NC = …………………………..
Rapport de
ZA / ZB = ………………………….. ZC / ZD = …………………………..
vitesse
r1 × r2 = ……………………………….. r = ND / NA = …………………………..
2
b – Comparer NB / NA et ZA / ZB ………………………………………………………………………………

c – Comparer ND / NC et ZC / ZD ………………………………………………………………………………

d – Comparer r1 × r2 et r ……………………………………………………………………………………………

Conclure : …………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..
…………………………………………………………………………………………………………..

3 – 4 –Trouver une relation entre le sens de rotation et nombre de contacts extérieurs entre les roues (n)

Nombre de contacts
Roues Sens de rotation extérieurs entre les roues
A/B ………………… (A,B) : n = ………..
C/D ………………… (C,D) : n = ………..
A/D ………………… (A,B,C,D) : n = ………..

Conclure :
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………
………………………………………………………………………………………………………………

3
 Activité n°3 : Dispositif de transmission
1. PROBLEMATIQUE
Comment peut–on transmettre un mouvement de rotation continue entre deux arbres parallèles
et rapprochés avec modification de la vitesse angulaire?
2. But :
Le but de cette activité est d’identifier :
- les constituants de ce dispositif
- la nature du mouvement et ses caractéristiques à l’entrée et à la sortie
3. CONDITION DE REALISATION
PC muni du logiciel modeleur 3D : ( Solidworks)
Fichier : dispositif de transmission
4. ETUDE DE LA SOLUTION

- Lancer solidworks
- Ouvrir le fichier Engrenage : dispositif de transmission (le demander à l’enseignant s’il ne figure
pas sur le bureau)
- Simuler le mouvement : utiliser MotionWorks (voir la figure 1): cliquer sur « Lancer »

4 - 1 - Compléter le schéma ci-contre

en indiquant les termes et les symboles
manquants

Menu Motionworks

Lancer

Grapheur Figure 1
4 - 2 – La transmission de mouvement est assurée par adhérence ou par obstacle
……………………………………………………………………………………………………………………
4 - 3 - Relever les vitesses du pignon et de la roue
en utilisant le grapheur de motion (voir la figure 1)
Vitesse du pignon :
p = ……………………. rd/s
Vitesse de la roue :
r = ……………………. rd/s
Figure 2

4
4 - 4 – Calculer le nombre de tour par minute du pignon et de la roue, sachant que  = (2 π N) / 60
Np = ………………………………………………………………… Np =………………trs/mn
Nr = ………………………………………………………………… Nr =.………………trs/mn
4 - 5 - Relever les nombres de dents du pignon et de la roue en utilisant SolidWorks
- positionner le pointeur sur (Répétition circulaire), cliquer sur le bouton droit de la sourie puis sur
(Editer la fonction) (voir figure 3)
- dans la fenêtre (voir figure 4) lire le nombre de dents

Figure 3

Zp = …………………dents
Zr = ………………….dents

Nombre de dents

Figure 3
4 - 5 – Détermination du rapport de transmission
- Compléter le tableau suivant

r / p Nr / Np Zp / Zr

- Comparer les trois rapports

………………………………………………………………………………………………………………………….
- Conclure
………………………………………………………………………………………………………………………….

………………………………………………………………………………………………………………………….
