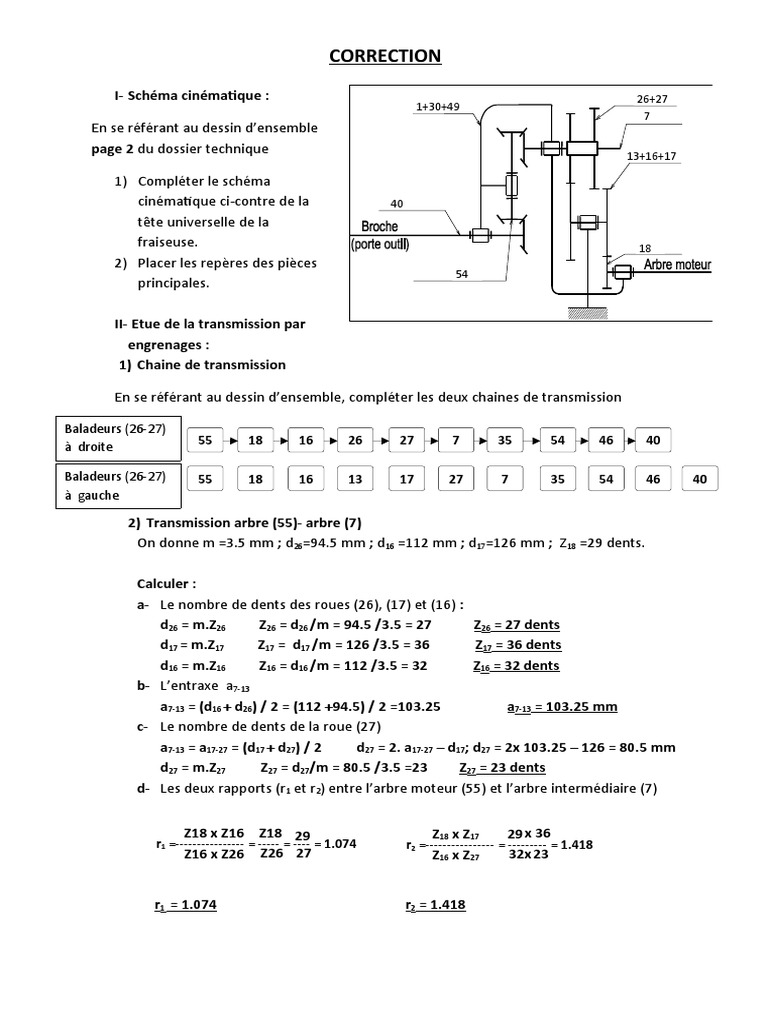

CORRECTION

I- Schéma cinématique : 26+27

1+30+49
7
En se référant au dessin d’ensemble
page 2 du dossier technique 13+16+17

1) Compléter le schéma
cinématique ci-contre de la 40
tête universelle de la
fraiseuse. 18
2) Placer les repères des pièces
54
principales.

II- Etue de la transmission par

engrenages :
1) Chaine de transmission

En se référant au dessin d’ensemble, compléter les deux chaines de transmission

Baladeurs (26-27)
55 18 16 26 27 7 35 54 46 40
à droite

Baladeurs (26-27) 55 18 16 13 17 27 7 35 54 46 40
à gauche

2) Transmission arbre (55)- arbre (7)

On donne m =3.5 mm ; d26=94.5 mm ; d16 =112 mm ; d17=126 mm ; Z18 =29 dents.

Calculer :
a- Le nombre de dents des roues (26), (17) et (16) :
d26 = m.Z26 Z26 = d26 /m = 94.5 /3.5 = 27 Z26 = 27 dents
d17 = m.Z17 Z17 = d17 /m = 126 /3.5 = 36 Z17 = 36 dents
d16 = m.Z16 Z16 = d16 /m = 112 /3.5 = 32 Z16 = 32 dents
b- L’entraxe a7-13
a7-13 = (d16 + d26) / 2 = (112 +94.5) / 2 =103.25 a7-13 = 103.25 mm
c- Le nombre de dents de la roue (27)
a7-13 = a17-27 = (d17 + d27) / 2 d27 = 2. a17-27 – d17; d27 = 2x 103.25 – 126 = 80.5 mm
d27 = m.Z27 Z27 = d27/m = 80.5 /3.5 =23 Z27 = 23 dents
d- Les deux rapports (r1 et r2) entre l’arbre moteur (55) et l’arbre intermédiaire (7)

Z18 x Z16 Z18 29 Z18 x Z17 29 x 36

r1 =---------------- = ----- = ---- = 1.074 r2 =---------------- = --------- = 1.418
Z16 x Z26 Z26 27 Z16 x Z27 32x 23

r1 = 1.074 r2 = 1.418
 3) Transmission arbre (7) – broche (40)
On donne Z7 = 20 dents ; Z35 = 20 dents ; Z54 = 18 dents ; Z46 = 21 dents
Calculer :
a- Le rapport (r3) entre l’arbre (7) et la broche (40).

Z7 x Z54 20 x 18
r3 =---------------- = ------------- = 0.857 r3 = 0.857
Z35 x Z46 20 X21
b- Les deux rapports globaux de transmission entre l’arbre moteur (55) et la broche (40)
rg1 = r1 x r3 rg1 = 1.074 x 0.857 = 0.92 rg1 = 0.92
rg2 = r2 x r3 rg2 = 1.418 x 0.857 = 1.215 rg2 = 1.215
III- Dessin de définition :
Sur le dessin de l’arbre (7) ci-
contre, X
X
1) Indiquer les tolérances C
géométriques de position
relatives au montage des
roulements (31), (28) et (5).
2) Donner les ajustements aux
B
potées sur l’arbre (7) des trois
roulements (31) et (5) et (28),
X
(A)  : ø m6
(B)  : ø m6
(C)  : ø k6
IV-Guidage en rotation du pignon arbré (54).
Le guidage en rotation du pignon arbré (54) est réalisé par deux roulements :
1) De quel type roulement s’agit-il ?
Roulements à rouleaux coniques (KB)
2) Justifier le choix de ce type de roulement.
A cause des charges radiales et axiales importantes.

3) Selon le dessin d’ensemble du mécanisme et à propos du montage des deux roulements

assurant le guidage en rotation du pignon arbré (54), préciser le type du montage.
(Mettre une croix dans la case correspondante)
Montage en ˂˂ x ˃˃ X Montage en << O >>

4) Préciser les raisons de ce choix de montage.

- Les charges axiales provenant de l’étage conique (7-35) entre les deux roulements
- Montage direct (en X) car l’arbre est tournant.

Dossier pédagogique Page 2/3 Tête Universelle de Fraiseuse

 V- Etude d’une solution constructive :
En raison des charges élevées, on se propose de changer le guidage en rotation de
l’arbre (13) par deux roulements à rouleaux coniques.
1) Compléter le montage des roulements A et B.
2) Indiquer les ajustements nécessaires pour le bon fonctionnement du mécanisme.

Relever les dimensions des composants standards choisis à partir du guide de dessinateur.

A B

Dossier pédagogique Page 3/3 Tête Universelle de Fraiseuse
